| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |

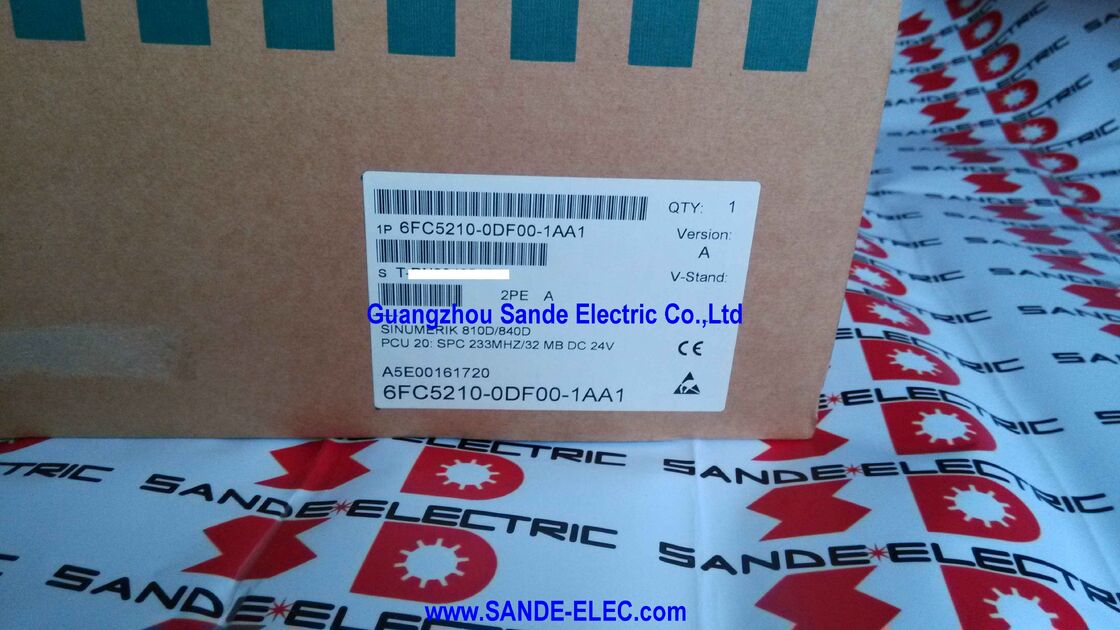

| মডেল নম্বার | 6FC5210-0DF00-1AA1 |
PCU20 হার্ডওয়্যার জেনারেশন সিকোয়েন্সে অবস্থান:
Siemens 6FC5210-0DF00-1AA1আসলে কী করে তা বোঝার জন্য, SINUMERIK 840D সিস্টেমে এটি কোথায় অবস্থিত তা দেখা সহায়ক।840D আর্কিটেকচার দুটি ফিজিক্যালি আলাদা ইউনিটের মধ্যে CNC ফাংশন ভাগ করে —
NCU (Numerical Control Unit)এবংPCU (Panel Control Unit):NCU
ব্যর্থ PCU 20 প্রতিস্থাপন করার জন্য PCU 50-এ আপগ্রেড করা নীতিগতভাবে সম্ভব তবে এর জন্য ভিন্ন সফ্টওয়্যার ইনস্টলেশন, ভিন্ন ফিজিক্যাল মাউন্টিং এবং সম্ভবত ভিন্ন MPI/অপারেটর প্যানেল ক্যাবলিং প্রয়োজন — এটিকে একটি লাইক-ফর-লাইক প্রতিস্থাপনের চেয়ে একটি কমিশনিং টাস্ক হিসাবে বিবেচনা করা হয়।NCU রিয়েল-টাইম মেশিনিং ম্যাথমেটিক্স করে।PCU
হল হিউম্যান-মেশিন ইন্টারফেস কম্পিউটার — যে ইউনিট উইন্ডোজ-ভিত্তিক HMI সফ্টওয়্যার চালায়, অপারেটর প্যানেল ডিসপ্লে চালায়, কীবোর্ড ইনপুটে সাড়া দেয়, ফাইল সিস্টেম (পার্ট প্রোগ্রাম, টুল ডেটা, মেশিন প্যারামিটার) পরিচালনা করে এবং বাহ্যিক পিসি এবং DNC সিস্টেমগুলিতে SINDNC নেটওয়ার্ক এবং RS-232 যোগাযোগ সরবরাহ করে।
ব্যর্থ PCU 20 প্রতিস্থাপন করার জন্য PCU 50-এ আপগ্রেড করা নীতিগতভাবে সম্ভব তবে এর জন্য ভিন্ন সফ্টওয়্যার ইনস্টলেশন, ভিন্ন ফিজিক্যাল মাউন্টিং এবং সম্ভবত ভিন্ন MPI/অপারেটর প্যানেল ক্যাবলিং প্রয়োজন — এটিকে একটি লাইক-ফর-লাইক প্রতিস্থাপনের চেয়ে একটি কমিশনিং টাস্ক হিসাবে বিবেচনা করা হয়।PCU 20 নির্দিষ্টভাবে এই ধারণার কমপ্যাক্ট, ফ্ল্যাশ-ভিত্তিক বাস্তবায়ন: কোনও ঘূর্ণায়মান হার্ড ডিস্ক নেই, অপারেটিং সিস্টেম এবং HMI সফ্টওয়্যার অনবোর্ড ফ্ল্যাশ মেমরিতে সংরক্ষিত থাকে, একটি সিঙ্গেল-বোর্ড SPC (Siemens PC) প্রসেসরের উপর চলে।PCU 20 চালায়
HMI Embedded
— ফ্ল্যাশ স্টোরেজের জন্য অপ্টিমাইজ করা একটি স্ট্রিমলাইনড HMI সফ্টওয়্যার পরিবেশ যা সম্পূর্ণ SINUMERIK অপারেটর ইন্টারফেস (পার্ট প্রোগ্রাম এডিটিং, মেশিন অপারেশন, টুল ম্যানেজমেন্ট, প্যারামিটার অ্যাক্সেস, ডায়াগনস্টিকস, সিমুলেশন) হার্ড ডিস্ক সহ বৃহত্তর PCU 50-এ চালিত HMI Advanced সফ্টওয়্যারের তুলনায় একটি হ্রাসকৃত ফুটপ্রিন্ট বাস্তবায়নে সরবরাহ করে।
একটি চালু মেশিনে 6FC5210-0DF00-1AA1-এর ভূমিকা হল অপারেটরকে মেশিন চালানোর জন্য প্রয়োজনীয় সমস্ত তথ্য সরবরাহ করা — লাইভ অ্যাক্সিস পজিশন, স্পিন্ডল স্পিড, ফিড রেট, অ্যাক্টিভ প্রোগ্রাম ব্লক, অ্যালার্ম মেসেজ, টুল ডেটা — এবং মেশিনের অপারেশন পরিবর্তন করে এমন সমস্ত ইনপুট গ্রহণ করা। যখন PCU 20 ব্যর্থ হয়, তখন NCU নিজে নিখুঁতভাবে কাজ করলেও মেশিনটি অন্ধ এবং অনিয়ন্ত্রিত থাকে।মূল স্পেসিফিকেশনপ্যারামিটার
মান
| SPC 233 MHz | DRAM |
|---|---|
| 32 MB | ফ্ল্যাশ মেমরি |
| 16 MB | সাপ্লাই ভোল্টেজ |
| 24V DC | HMI সফ্টওয়্যার |
| HMI Embedded (প্রি-লোড করা) | ভাষা (16MB Flash) |
| একসাথে ৬টি পর্যন্ত | সফ্টওয়্যার আপডেট |
| PCMCIA ফ্ল্যাশ কার্ড / CF কার্ড + অ্যাডাপ্টার | ব্যাকআপ ফরম্যাট |
| ABB ফাইল (অ্যাপ্লিকেশন ব্যাকআপ) | CNC সামঞ্জস্যতা |
| SINUMERIK 840D, 810D | 16MB Flash বনাম 8MB Flash — কেন Flash সাইজ অপারেশনালি গুরুত্বপূর্ণ |
| 6FC5210-0DF00-1AA1-এ 16MB অভ্যন্তরীণ ফ্ল্যাশ রয়েছে — যা এটিকে -1AA0 ভ্যারিয়েন্ট (একই 233MHz CPU, কিন্তু মাত্র 8MB Flash) থেকে আলাদা করে। | এই পার্থক্যটি কেবল তাত্ত্বিক নয়: ফ্ল্যাশ সাইজ নির্ধারণ করে যে PCU 20-এ কতগুলি HMI ইন্টারফেস ভাষা একই সাথে ইনস্টল করা যেতে পারে। |
সহ, PCU 20-এর ফ্ল্যাশ ইমেজে দুটি ভাষা থাকতে পারে — সাধারণত ইংরেজি এবং একটি অতিরিক্ত ভাষা।
মেশিন অপারেটর এই দুটি ভাষার মধ্যে মেশিন ডেটা MD 90003 (FIRST_LANGUAGE) এর মাধ্যমে স্যুইচ করতে পারে, তবে তৃতীয় ভাষা যোগ করার জন্য ফ্ল্যাশ ইমেজ পুনরায় কনফিগার এবং সফ্টওয়্যার পুনরায় ইনস্টল করার প্রয়োজন হয়।
স্ট্যান্ডার্ড ভাষা সেট ইংরেজি, জার্মান, ফরাসি, ইতালীয়, স্প্যানিশ এবং সরলীকৃত চীনা কভার করে — ঐচ্ছিক ভাষা সিডি (6FC5253-6BX10-_XG0) এর মাধ্যমে অতিরিক্ত ভাষা উপলব্ধ।সহ, একটি একক সফ্টওয়্যার ইমেজেছয়টি ভাষা পর্যন্ত
অন্তর্ভুক্ত করা যেতে পারে।
স্ট্যান্ডার্ড ভাষা সেট ইংরেজি, জার্মান, ফরাসি, ইতালীয়, স্প্যানিশ এবং সরলীকৃত চীনা কভার করে — ঐচ্ছিক ভাষা সিডি (6FC5253-6BX10-_XG0) এর মাধ্যমে অতিরিক্ত ভাষা উপলব্ধ।মেশিন নির্মাতাদের জন্য যারা একাধিক বাজারে একই মেশিন মডেল বিক্রি করে, বা কারখানাগুলির জন্য যেখানে অপারেটররা বিভিন্ন ভাষায় কথা বলে, 16MB ফ্ল্যাশ ভ্যারিয়েন্টটি সঠিক স্পেসিফিকেশন কারণ এটি একাধিক ফ্ল্যাশ ইমেজ ভ্যারিয়েন্ট ছাড়াই বহুভাষিক অপারেশন সমর্থন করে।ব্যবহারিক রক্ষণাবেক্ষণের প্রভাব: একটি প্রতিস্থাপন PCU 20 সোর্সিং করার সময়, মেশিনের বিদ্যমান ABB ব্যাকআপ ফাইলটি 16MB বা 8MB ফ্ল্যাশ ইউনিট থেকে তৈরি করা হয়েছিল কিনা তা নিশ্চিত করুন।একটি 16MB ফ্ল্যাশ ইমেজ 8MB ফ্ল্যাশ PCU 20-এ লোড করা যাবে না, তবে একটি 8MB ইমেজ 16MB ফ্ল্যাশ ইউনিটে লোড করা যেতে পারে — তাই ফ্ল্যাশ ভ্যারিয়েন্টটি নিশ্চিত না হলে 16MB ভ্যারিয়েন্টটি আরও নমনীয় প্রতিস্থাপন বিকল্প।সফ্টওয়্যার ব্যাকআপ, রিস্টোর এবং আপডেট — ABB ফাইল এবং CF কার্ড পদ্ধতি
6FC5210-0DF00-1AA1 তার সম্পূর্ণ অপারেটিং সফ্টওয়্যার — OS পরিবেশ, HMI Embedded অ্যাপ্লিকেশন, মেশিন-নির্দিষ্ট কনফিগারেশন (অ্যালার্ম টেক্সট, ডিসপ্লে মেশিন ডেটা, সাইকেল কম্পাইলেশন, OEM কাস্টমাইজেশন) এবং ভাষা ফাইল — 16MB ফ্ল্যাশে একটি ফ্ল্যাশ ইমেজ হিসাবে সংরক্ষণ করে।
এই ইমেজটি একটি ABB (অ্যাপ্লিকেশন ব্যাকআপ) ফাইল হিসাবে এক্সপোর্ট করা যেতে পারে এবং একটি প্রতিস্থাপন ইউনিটে ইম্পোর্ট করা যেতে পারে, যা একটি PCU 20 থেকে অন্যটিতে সম্পূর্ণ মেশিন-নির্দিষ্ট সফ্টওয়্যার কনফিগারেশন বহন করে।
একটি ABB ব্যাকআপ তৈরি করা:
PCU 20 চালু থাকা অবস্থায়, সফ্টওয়্যার ইনস্টলেশন টুল (সিরিয়াল কেবলের মাধ্যমে একটি সংযুক্ত পিসিতে সিডি থেকে এক্সিকিউট করা হয়, বা স্টার্টআপে কী 6 টিপে PCU 20-এর নিজস্ব মেনু থেকে) ABB ফাইল তৈরি করে এবং এটি একটি PCMCIA লিনিয়ার ফ্ল্যাশ কার্ড বা একটি কম্প্যাক্ট ফ্ল্যাশ কার্ডে (একটি CF-to-PCMCIA অ্যাডাপ্টার ব্যবহার করে) লেখে।
একটি প্রতিস্থাপন ইউনিটে রিস্টোর করা:
যখন একটি PCU 20 ব্যর্থ হয় এবং একটি প্রতিস্থাপন ইউনিট সোর্স করা হয়, তখন ABB ফাইলটি CF/PCMCIA কার্ড থেকে নতুন ইউনিটে লোড করা হয় একই স্টার্টআপ পদ্ধতি ব্যবহার করে (বুট করার সময় সিরিয়াল নম্বর প্রদর্শিত হলে কী 6 টিপুন)।
প্রতিস্থাপন ইউনিটটি মূল মেশিন থেকে সম্পূর্ণ সফ্টওয়্যার ইমেজ পায় — সমস্ত মেশিন-নির্দিষ্ট কাস্টমাইজেশন সহ — এবং ব্যর্থ ইউনিটের মতো একই কনফিগারেশন সহ বুট করে।রিস্টোর প্রক্রিয়ার জন্য কোনও পিসি সংযোগের প্রয়োজন নেই।
সফ্টওয়্যার আপগ্রেড পাথ:
Siemens পর্যায়ক্রমে PCU 20 সিরিজের জন্য আপডেট করা HMI Embedded সফ্টওয়্যার সংস্করণ প্রকাশ করে (সংস্করণ নম্বর HMI Embedded সংস্করণের পরে আসে, যেমন V6.5)। প্রতিটি সফ্টওয়্যার রিলিজ কার্যকারিতা যোগ করে, সফ্টওয়্যার বাগগুলি ঠিক করে এবং অ্যালার্ম টেক্সট লাইব্রেরি আপডেট করে।সফ্টওয়্যার আপগ্রেডগুলি একই CF কার্ড ইনস্টলেশন পদ্ধতির মাধ্যমে 6FC5210-0DF00-1AA1-এ প্রয়োগ করা যেতে পারে, আপগ্রেডের পরে মেশিন-নির্দিষ্ট ডেটা আপগ্রেড নির্দেশাবলীতে নথিভুক্ত হিসাবে পুনরায় প্রয়োগ করা হয়।
মেশিনে PCU 20 ব্যর্থতা সনাক্তকরণ
যখন একটি SINUMERIK 810D/840D মেশিন চালু হতে ব্যর্থ হয় বা তার অপারেটর ইন্টারফেস হারায়, তখন প্রতিস্থাপন হার্ডওয়্যার অর্ডার করার আগে PCU 20 ব্যর্থতা এবং NCU ব্যর্থতা বা অপারেটর প্যানেল ত্রুটির মধ্যে পার্থক্য করা অপরিহার্য। PCU 20 ব্যর্থতা সাধারণত কয়েকটি উপায়ে দেখা দেয়:
কোনও ডিসপ্লে নেই, বুট নেই: অপারেটর প্যানেল ডিসপ্লে অন্ধকার থাকে বা কোনও কার্যকলাপ দেখায় না। এটি PCU 20 পাওয়ার সাপ্লাই ব্যর্থতা, ফ্ল্যাশ দুর্নীতি যা বুট সিকোয়েন্স সম্পন্ন হতে বাধা দেয়, বা PCU 20 বোর্ডের হার্ডওয়্যার ব্যর্থতা নির্দেশ করতে পারে।
ডিসপ্লে PCU 20 স্টার্টআপ দেখায় কিন্তু HMI লোড হয় না:
এটি প্রায়শই ফ্ল্যাশ মেমরি দুর্নীতি বা একটি বেমানান সফ্টওয়্যার ইমেজ নির্দেশ করে — পূর্ববর্তী সফ্টওয়্যার আপডেটের সময় পাওয়ার বাধা দ্বারা ফ্ল্যাশ ইমেজ আংশিকভাবে ক্ষতিগ্রস্ত হতে পারে।
HMI লোড হয় কিন্তু NCU যোগাযোগ ব্যর্থ হয়: HMI ইন্টারফেস স্ক্রিনে প্রদর্শিত হয় কিন্তু ডিসপ্লে NCU যোগাযোগ হারানো বা MPI লিঙ্ক ত্রুটির সাথে সম্পর্কিত অ্যালার্ম বার্তা দেখায়।
এই পরিস্থিতিতে, PCU 20 হার্ডওয়্যার কার্যকরী হতে পারে কিন্তু PCU 20 এবং NCU-এর মধ্যে MPI যোগাযোগ কেবল ক্ষতিগ্রস্ত হয়েছে, অথবা NCU নিজেই ব্যর্থ হয়েছে — PCU 20 ত্রুটির উৎস নয়।মাঝে মাঝে ফ্রিজ বা রিবুট:
HMI অপারেশনের সময় ফ্রিজ হয়ে যায় বা স্বতঃস্ফূর্তভাবে পুনরায় চালু হয়।
এটি PCU 20 প্রসেসর বা মেমরি ত্রুটি, পুরানো ইউনিটগুলিতে ফ্ল্যাশ অবক্ষয়, বা বৈদ্যুতিক সরবরাহ অস্থিরতা নির্দেশ করতে পারে (PCU 20-এর স্থিতিশীল 24V DC প্রয়োজন — ভোল্টেজ রিপল বা ট্রানজিয়েন্টগুলি অনিয়মিত আচরণের কারণ হতে পারে)।পরিষেবা প্রকৌশলীদের PCU 20 প্রতিস্থাপনের আগে কোন উপাদানটি ত্রুটিপূর্ণ তা নির্ধারণ করতে PCU 20-এর বিল্ট-ইন ডায়াগনস্টিক আউটপুট (PCU 20 বোর্ডে LED সূচক) এবং NCU-এর নিজস্ব ডায়াগনস্টিক স্ট্যাটাস ব্যবহার করা উচিত।
PCU 20 বনাম PCU 50 — সঠিক প্ল্যাটফর্ম নির্বাচন
PCU 20 এবং PCU 50 উভয়ই SINUMERIK 810D/840D-এর জন্য বৈধ HMI ইউনিট, তবে তারা বিভিন্ন সক্ষমতার স্তর উপস্থাপন করে:PCU 20
(এই ইউনিট) HMI Embedded চালায়: ফ্ল্যাশ-ভিত্তিক, কোনও ঘূর্ণায়মান হার্ড ডিস্ক নেই, কম প্রসেসর গতি (সর্বোচ্চ ভ্যারিয়েন্টে 500MHz পর্যন্ত), স্ট্যান্ডার্ড মেশিন টুল অপারেটর ইন্টারফেস ফাংশনের জন্য ডিজাইন করা হয়েছে।
এটি HMI Advanced চালাতে পারে না — পিসি-ভিত্তিক প্রসারিত HMI যা 3D সিমুলেশন, ShopMill/ShopTurn গ্রাফিকাল প্রোগ্রামিং এবং CNC HMI-এর পাশাপাশি ওপেন উইন্ডোজ অ্যাপ্লিকেশনগুলির মতো বৈশিষ্ট্য যুক্ত করে। PCU 20 Manage MyMachines বা অতিরিক্ত Siemens অপশন সফ্টওয়্যার প্যাকেজগুলিও হোস্ট করতে পারে না যেগুলির জন্য HMI Advanced প্রয়োজন।
(যেমন, 6FC5210-0DF01-0AA0) হার্ড ডিস্ক, উইন্ডোজ NT/2000/XP সহ একটি Pentium-ক্লাস প্রসেসরে HMI Advanced চালায় এবং SINUMERIK সফ্টওয়্যার বিকল্পগুলির সম্পূর্ণ পরিসর সমর্থন করে।
ব্যর্থ PCU 20 প্রতিস্থাপন করার জন্য PCU 50-এ আপগ্রেড করা নীতিগতভাবে সম্ভব তবে এর জন্য ভিন্ন সফ্টওয়্যার ইনস্টলেশন, ভিন্ন ফিজিক্যাল মাউন্টিং এবং সম্ভবত ভিন্ন MPI/অপারেটর প্যানেল ক্যাবলিং প্রয়োজন — এটিকে একটি লাইক-ফর-লাইক প্রতিস্থাপনের চেয়ে একটি কমিশনিং টাস্ক হিসাবে বিবেচনা করা হয়।স্ট্যান্ডার্ড মেশিন টুল অপারেশনের বেশিরভাগের জন্য, PCU 20-এর HMI Embedded মেশিন অপারেটর এবং রক্ষণাবেক্ষণ প্রকৌশলীর প্রয়োজনীয় সবকিছু সরবরাহ করে: পার্ট প্রোগ্রাম ম্যানেজমেন্ট, টুল কম্পেনসেশন, মেশিন প্যারামিটার অ্যাক্সেস, ডায়াগনস্টিক ডিসপ্লে এবং প্রোডাকশন রিপোর্টিং।PCU 50 উপযুক্ত যখন মেশিন নির্মাতা গ্রাফিকাল প্রোগ্রামিং, 3D সিমুলেশন, বা নির্দিষ্ট Siemens সফ্টওয়্যার প্যাকেজগুলির জন্য HMI Advanced নির্দিষ্ট করেছে যা HMI Embedded-এ চলে না।
যখন মূল মেশিনের স্পেসিফিকেশন একটি PCU 20 ব্যবহার করে, তখন একই বা একটি সামঞ্জস্যপূর্ণ PCU 20 ভ্যারিয়েন্ট (মূল থেকে ABB ফাইল ব্যবহার করে) দিয়ে প্রতিস্থাপন করা সঠিক রক্ষণাবেক্ষণ কৌশল।
ব্যর্থ PCU 20 প্রতিস্থাপন করার জন্য PCU 50-এ আপগ্রেড করা নীতিগতভাবে সম্ভব তবে এর জন্য ভিন্ন সফ্টওয়্যার ইনস্টলেশন, ভিন্ন ফিজিক্যাল মাউন্টিং এবং সম্ভবত ভিন্ন MPI/অপারেটর প্যানেল ক্যাবলিং প্রয়োজন — এটিকে একটি লাইক-ফর-লাইক প্রতিস্থাপনের চেয়ে একটি কমিশনিং টাস্ক হিসাবে বিবেচনা করা হয়।FAQপ্রশ্ন ১: -1AA1-এ একটি 233MHz প্রসেসর রয়েছে। এটি কি 333MHz -1AA2-এর মতো দ্রুত PCU 20 ভ্যারিয়েন্টগুলির জন্য ডিজাইন করা উচ্চ-রিভিশন সফ্টওয়্যার সংস্করণগুলির সাথে সামঞ্জস্যপূর্ণ?
সমস্ত PCU 20 হার্ডওয়্যার ভ্যারিয়েন্ট — মূল 166MHz -0AA0 থেকে 500MHz -1AA3 পর্যন্ত — একই HMI Embedded সফ্টওয়্যার সংস্করণ (V6.5 পর্যন্ত এবং সহ) চালায়।
প্রসেসরের গতি HMI ব্যবহারকারীর ইনপুটে কতটা দ্রুত সাড়া দেয় এবং স্ক্রিন রিফ্রেশ কত দ্রুত হয় তা প্রভাবিত করে, তবে এটি সফ্টওয়্যার সংস্করণ সামঞ্জস্যতাকে সীমাবদ্ধ করে না।
233MHz-এ একটি 6FC5210-0DF00-1AA1 333MHz -1AA2 ভ্যারিয়েন্টের মতো একই HMI Embedded V6.5 সফ্টওয়্যার চালাতে পারে — পারফরম্যান্সের পার্থক্য UI প্রতিক্রিয়াশীলতায় লক্ষণীয় তবে কার্যকরী সামঞ্জস্যতাকে প্রভাবিত করে না।
16MB ফ্ল্যাশ ক্ষমতা ভাষার সংখ্যা নির্ধারণ করে, প্রসেসরের গতি নয়।
প্রশ্ন ২: একটি ব্যর্থ PCU 20 কে 6FC5210-0DF00-1AA1 দিয়ে প্রতিস্থাপন করার সময়, NCU কি পুনরায় কনফিগার করতে হবে?
নতুন PCU 20-এ যা রিস্টোর করতে হবে তা হল HMI-সাইড ডেটা: সঠিক ভাষায় অ্যালার্ম টেক্সট, ডিসপ্লে মেশিন ডেটা (MD 9000-সিরিজ প্যারামিটার যা HMI আচরণ নিয়ন্ত্রণ করে), OEM স্ক্রিন কাস্টমাইজেশন এবং ভাষা ইনস্টলেশন।
যদি মূল PCU 20 থেকে একটি ABB ব্যাকআপ ফাইল তৈরি করা হয়, তবে এটি প্রতিস্থাপন ইউনিটে লোড করলে এটি একবারে এই সমস্ত কিছু রিস্টোর করে।
প্রশ্ন ৩: PCU 20-এ কোনও হার্ড ডিস্ক নেই। এই ইউনিট ব্যবহার করে একটি মেশিনে পার্ট প্রোগ্রাম এবং টুল ডেটা কোথায় সংরক্ষণ করা হয়?
PCU 20-এর নিজস্ব ফ্ল্যাশ অপারেটিং সফ্টওয়্যার এবং HMI কনফিগারেশন সংরক্ষণ করে তবে প্রোডাকশনের সময় নিয়মিত পার্ট প্রোগ্রাম স্টোরেজের জন্য এটি উদ্দিষ্ট নয়।
পার্ট প্রোগ্রামগুলি সাধারণত NCU-এর নিজস্ব SRAM-ব্যাকড মেমরিতে (PCU 20-এর প্রোগ্রাম ম্যানেজার থেকে অ্যাক্সেসযোগ্য), PCU 20-এ ঢোকানো PCMCIA বা CF কার্ডে, PCU 20-এর ইথারনেট সংযোগ (NetworkManager) এর মাধ্যমে একটি নেটওয়ার্ক ড্রাইভে, অথবা একটি বাহ্যিক DNC সার্ভারে RS-232 DNC এর মাধ্যমে স্থানান্তরিত হয়।
NCU-এর অনবোর্ড মেমরি অতিক্রমকারী বড় পার্ট প্রোগ্রাম লাইব্রেরিগুলি প্রায়শই নেটওয়ার্ক সংযোগের মাধ্যমে পরিচালিত হয়। টুল ডেটা NCU-এর মেশিন ডেটা এবং টুল ম্যানেজমেন্ট টেবিলে সংরক্ষণ করা হয়, PCU 20-এ নয়।
প্রশ্ন ৪: 6FC5210-0DF00-1AA1 বন্ধ হয়ে গেছে। এটি ব্যবহার করে এমন মেশিনগুলি রক্ষণাবেক্ষণের জন্য বিকল্পগুলি কী কী?
PCU 20 ইউনিট সহ 810D/840D মেশিনগুলি রক্ষণাবেক্ষণের জন্য তিনটি ব্যবহারিক বিকল্প রয়েছে।
প্রথমত, শিল্প ইলেকট্রনিক্স সারপ্লাস মার্কেট থেকে পরীক্ষিত-ভালো 6FC5210-0DF00-1AA1 ইউনিট (বা সামঞ্জস্যপূর্ণ উচ্চ-রিভিশন ভ্যারিয়েন্ট যেমন -0AA2 বা -1AA2) সোর্সিং করা — এটি প্রধান পদ্ধতি এবং বিশেষায়িত CNC স্পেয়ার সরবরাহকারীদের কাছ থেকে স্টক উপলব্ধ থাকে।
দ্বিতীয়ত, বিশেষায়িত CNC মেরামত কোম্পানিগুলি দ্বারা PCU 20 বোর্ড-লেভেল মেরামত, যা ফ্ল্যাশ মেমরি পুনরুদ্ধার করতে পারে, ব্যর্থ প্রসেসর উপাদান প্রতিস্থাপন করতে পারে, বা পাওয়ার সাপ্লাই বিভাগগুলি মেরামত করতে পারে। তৃতীয়ত, SINUMERIK 840D sl বা 828D (Siemens-এর বর্তমান পণ্য লাইন) এ প্ল্যাটফর্ম মাইগ্রেশন, যার মধ্যে ব্যাপক পুনরায় কমিশনিং জড়িত এবং সাধারণত একটি মেশিন রিট্রোফিট প্রকল্প হিসাবে বিবেচিত হয় একটি রক্ষণাবেক্ষণ মেরামতের চেয়ে।
প্রশ্ন ৫: 6FC5210-0DF00-1AA1 কি -0AA1 (166MHz/16MB Flash) বা -0AA2 (266MHz/16MB Flash) এর সাথে অদলবদলযোগ্যভাবে ব্যবহার করা যেতে পারে?
তিনটি ভ্যারিয়েন্ট — -0AA1, -1AA1, এবং -0AA2 — একই 16MB ফ্ল্যাশ ক্ষমতা এবং 32MB DRAM রয়েছে, যা তাদের একই 16MB ABB ব্যাকআপ ইমেজ এবং একই ভাষা কনফিগারেশনের সাথে সামঞ্জস্যপূর্ণ করে তোলে।
একটি ভ্যারিয়েন্ট থেকে তৈরি একটি ABB ফাইল অন্য 16MB ফ্ল্যাশ ভ্যারিয়েন্টে লোড করা যেতে পারে।
ফিজিক্যাল PCU 20 ফর্ম ফ্যাক্টর এবং কানেক্টর পিনআউট সমস্ত PCU 20 হার্ডওয়্যার সংস্করণের মধ্যে একই, যা অপারেটর প্যানেল অ্যাসেম্বলিতে ফিজিক্যাল অদলবদলযোগ্যতা সক্ষম করে।
ব্যবহারিক পার্থক্য হল প্রসেসরের গতি (166/233/266MHz), যা HMI প্রতিক্রিয়া সময়কে প্রভাবিত করে তবে কার্যকরী সামঞ্জস্যতাকে নয়।
-1AA1 (233MHz/16MB) সাধারণত একটি ব্যর্থ -0AA1 (166MHz/16MB) এর প্রতিস্থাপন হিসাবে পছন্দনীয় কারণ এটি একই সফ্টওয়্যার সামঞ্জস্যতা সহ দ্রুত UI পারফরম্যান্স সরবরাহ করে।
