| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6ES7412-3HJ14-0AB0 |

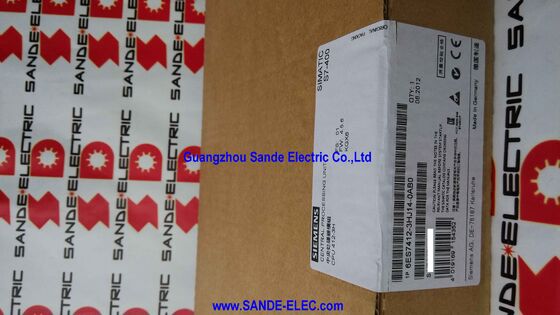

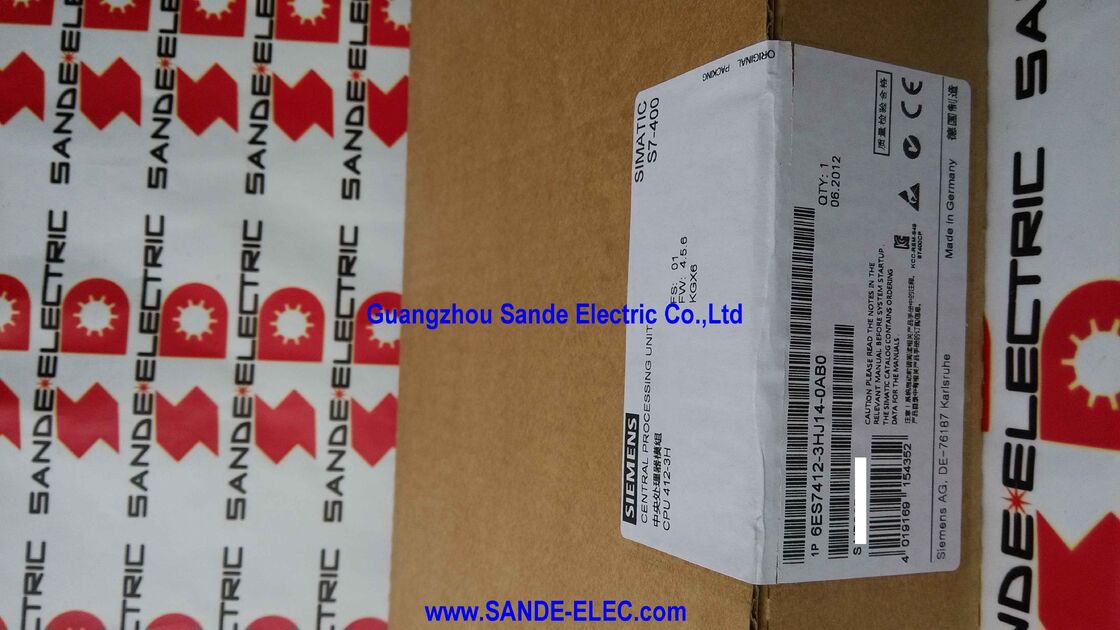

Siemens 6ES7412-3HJ14-0AB0 হল CPU 412-3H — SIMATIC S7-400H উচ্চ-উপস্থিতি কন্ট্রোলার সিস্টেমের কেন্দ্রীয় প্রসেসিং ইউনিট। একটি একক 6ES7412-3HJ14-0AB0 ইউনিট তার উদ্দিষ্ট ভূমিকায় একা কাজ করতে পারে না।
এর জন্য একটি দ্বিতীয় অভিন্ন CPU প্রয়োজন, এবং দুটি রিডান্ড্যান্ট জোড়া হিসাবে কাজ করে: উভয় CPU একই প্রোগ্রাম একই সাথে চালায়, উভয় একই ইনপুট প্রক্রিয়া করে, এবং তাদের আউটপুটগুলি সিঙ্ক্রোনাসভাবে তুলনা করা হয়।
যদি একটি CPU ব্যর্থ হয়, অন্যটি নির্বিঘ্নে দায়িত্ব গ্রহণ করে, নিয়ন্ত্রিত প্রক্রিয়ার কাছে দৃশ্যমান সামান্যতম ব্যাঘাত ছাড়াই প্রক্রিয়া চালিয়ে যায়।
এই হার্ডওয়্যার রিডান্ডেন্সি হল S7-400H-এর সংজ্ঞায়িত বৈশিষ্ট্য এবং এটি কেন স্ট্যান্ডার্ড S7-400 থেকে একটি পৃথক প্ল্যাটফর্ম হিসাবে বিদ্যমান। বেশিরভাগ ফ্যাক্টরি অটোমেশনে, একটি পিএলসি ত্রুটির কারণে একটি মেশিন বন্ধ হয়ে যায় — অসুবিধাজনক এবং ব্যয়বহুল, তবে পুনরুদ্ধারযোগ্য।
ধারাবাহিক প্রক্রিয়া প্ল্যান্টগুলিতে — রিফাইনারি, রাসায়নিক চুল্লি, বিদ্যুৎ উৎপাদন, জল শোধন — একটি কন্ট্রোলার ব্যর্থতা প্রক্রিয়া হারানো, পণ্যের দূষণ, সরঞ্জামের ক্ষতি বা সুরক্ষার ঝুঁকি বোঝাতে পারে।
একটি একক অপরিকল্পিত বন্ধের খরচ হারানো উৎপাদনের ক্ষেত্রে শত শত হাজার হাজার ডলার পর্যন্ত পৌঁছাতে পারে, এবং একটি অপরিকল্পিত শাটডাউনের পরে পুনরায় চালু হতে কয়েক ঘন্টা সময় লাগতে পারে। এই প্রক্রিয়াগুলি নিয়ন্ত্রণকারী সিস্টেমগুলি এমনকি সংক্ষিপ্ত কন্ট্রোলার বিভ্রাট সহ্য করতে পারে না, এই কারণেই S7-400H যেকোনো একক হার্ডওয়্যার ত্রুটির মাধ্যমে অবিচ্ছিন্ন অপারেশনের জন্য শুরু থেকে ডিজাইন করা হয়েছে।
CPU 412-3H হল S7-400H রেঞ্জের এন্ট্রি-লেভেল H-CPU — 768KB মোট মেমরি (512KB প্রোগ্রাম, 256KB ডেটা) MPI/DP যোগাযোগের সাথে প্রদান করে।
বৃহত্তর প্রোগ্রাম বা ডেটা স্টোরেজের জন্য অ্যাপ্লিকেশনগুলির জন্য, বৃহত্তর CPU 414-3H (6ES7414-3HM14-0AB0) এবং CPU 417-4H (6ES7417-4HL14-0AB0) ক্রমবর্ধমানভাবে বৃহত্তর মেমরি এবং অতিরিক্ত ইন্টারফেস সরবরাহ করে।
| প্যারামিটার | মান |
|---|---|
| মোট মেমরি | 768 KB |
| প্রোগ্রাম মেমরি | 512 KB |
| ডেটা মেমরি | 256 KB |
| MPI/DP ইন্টারফেস | 1 × সম্মিলিত MPI / PROFIBUS DP |
| সিঙ্ক ইন্টারফেস | 2 × (সিঙ্ক মডিউলের জন্য) |
| সিস্টেমের প্রকারভেদ | S7-400H, S7-400F/FH |
| অবস্থা | বন্ধ |
CPU 412-3H-এর তিন-ইন্টারফেস ডিজাইন হার্ডওয়্যার রিডান্ডেন্সির প্রযুক্তিগত চাহিদা প্রতিফলিত করে।
একক MPI/DP ইন্টারফেস স্বাভাবিক অটোমেশন যোগাযোগ পরিচালনা করে — CPU-কে PROFIBUS DP ফিল্ড ডিভাইস, প্রোগ্রামিং টার্মিনাল, HMI প্যানেল এবং প্ল্যান্ট নেটওয়ার্কের অন্যান্য PLC-এর সাথে সংযুক্ত করে। দুটি সিঙ্ক্রোনাইজেশন ইন্টারফেস ইন্টার-CPU যোগাযোগের জন্য নিবেদিত।
প্রতিটি CPU 412-3H-এর দুটি সিঙ্ক মডিউল ইন্টারফেস সিঙ্ক্রোনাইজেশন মডিউলগুলির (IM 460-4, 6ES7460-4AA01-0AB0) সাথে সংযোগ স্থাপন করে যা দুটি রিডান্ড্যান্ট CPU র্যাকের মধ্যে ভৌত ডেটা লিঙ্ক তৈরি করে। দুটি স্বাধীন সিঙ্ক লিঙ্ক ব্যবহার করা হয় — একটি নয় — কারণ সিঙ্ক্রোনাইজেশন চ্যানেল নিজেই রিডান্ড্যান্ট হতে হবে।
অন্যথায় একটি একক সিঙ্ক কেবল ব্যর্থতা পুরো রিডান্ডেন্সি ফাংশনটি অক্ষম করে দেবে।
দুটি স্বাধীন সিঙ্ক পথের সাথে, CPU-এর জোড়া যেকোনো পথেই স্বাধীনভাবে সিঙ্ক্রোনাইজ করতে পারে, এবং একটি সিঙ্ক পথের ত্রুটি একটি রক্ষণাবেক্ষণ অ্যালার্ম তৈরি করে যা একটি সুইচওভারকে বাধ্য না করে।
সিঙ্ক যোগাযোগ সমস্ত স্টেট তথ্য বহন করে যা উভয় CPU-কে অভিন্ন রাখার জন্য প্রয়োজন: প্রতিটি আউটপুট স্টেট, প্রতিটি টাইমার এবং কাউন্টার মান, প্রতিটি মেমরি বিট — প্রতিটি প্রোগ্রাম স্ক্যান করার সময় আপডেট করা হয়।
এই বাম্পলেস সিঙ্ক্রোনাইজেশন হল যা একটি CPU ব্যর্থ হলে একটি সত্য সুইচওভার (একটি রিস্টার্ট নয়) সক্ষম করে: জীবিত CPU-এর কাছে ইতিমধ্যেই সমস্ত বর্তমান ডেটা রয়েছে এবং এটি ঠিক যেখান থেকে ব্যর্থ CPU বাম ছিল সেখান থেকে এক্সিকিউশন চালিয়ে যায়।
6ES7412-3HJ14-0AB0 দুটি সিস্টেম কনফিগারেশনের সাথে সামঞ্জস্যপূর্ণ:
S7-400H (উচ্চ-উপস্থিতি): স্ট্যান্ডার্ড রিডান্ড্যান্ট কনফিগারেশন — দুটি CPU সমান্তরালভাবে কাজ করে, হার্ডওয়্যার ত্রুটির উপর ফেইল-ওভার, 99.99% বা তার বেশি পরিসরে লক্ষ্য উপলব্ধতা।
H সিস্টেম উপলব্ধতা (প্রক্রিয়া চালু রাখা) সম্বোধন করে তবে কার্যকরী সুরক্ষা (বিপজ্জনক প্রক্রিয়া অবস্থা প্রতিরোধ) নয়।
S7-400F/FH (ফেল-সেফ উচ্চ-উপস্থিতি): হার্ডওয়্যার রিডান্ডেন্সি IEC 61508-প্রত্যয়িত কার্যকরী সুরক্ষার সাথে একত্রিত করে।
F/FH সিস্টেম সুরক্ষা-প্রত্যয়িত F-মডিউল এবং সুরক্ষা প্রোগ্রাম ব্লক যুক্ত করে যা বিপজ্জনক এলাকার প্রক্রিয়াগুলির জন্য প্রয়োজনীয় সুরক্ষা ইন্সট্রুমেন্টেড ফাংশন (SIF) প্রয়োগ করে।
যখন উপলব্ধতা (কোন অপরিকল্পিত শাটডাউন নেই) এবং কার্যকরী সুরক্ষা (SIL 1/2/3 প্রত্যয়িত সুরক্ষা) উভয়ই একই কন্ট্রোলারে প্রয়োজন হয়, তখন S7-400F/FH উভয়কেই একই সাথে সম্বোধন করে। এই কনফিগারেশনটি তেল ও গ্যাস, রাসায়নিক এবং পারমাণবিক শিল্পে সাধারণ যেখানে প্রক্রিয়া বিপদগুলির জন্য অবিচ্ছিন্ন অপারেশনের পাশাপাশি প্রত্যয়িত সুরক্ষা সুরক্ষা প্রয়োজন।
মেমরি স্প্লিট — প্রোগ্রামিংয়ের জন্য 512KB এবং ডেটার জন্য 256KB — ধারাবাহিক প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে সাধারণ ওয়ার্কলোড ভারসাম্যকে প্রতিফলিত করে যা S7-400H লক্ষ্য করে। প্রক্রিয়া অটোমেশন প্রোগ্রামগুলি সমতুল্য বিচ্ছিন্ন অটোমেশন প্রোগ্রামগুলির চেয়ে বড় হওয়ার প্রবণতা রাখে কারণ সেগুলিতে অন্তর্ভুক্ত থাকে:
বিস্তৃত অ্যানালগ সিগন্যাল প্রসেসিং (স্কেলিং, ফিল্টারিং, কয়েক ডজন বা শত শত প্রক্রিয়া ভেরিয়েবলের জন্য অ্যালার্ম সীমা মূল্যায়ন), জটিল নিয়ন্ত্রণ অ্যালগরিদম (ক্যাসকেড PID লুপ, অনুপাত নিয়ন্ত্রক, উন্নত প্রক্রিয়া নিয়ন্ত্রণ), প্রক্রিয়া হিস্টোরিয়ান ইন্টিগ্রেশনের জন্য বড় ডেটা স্ট্রাকচার (SCADA-তে প্রেরণের আগে পরিমাপের ইতিহাস বাফারিং), এবং ব্যাপক ডায়াগনস্টিক এবং অ্যালার্ম ম্যানেজমেন্ট রুটিন যা অপারেটরদের কাছে প্ল্যান্টের অবস্থা বিস্তারিতভাবে রিপোর্ট করে।
512KB প্রোগ্রাম মেমরি এই জটিল প্রোগ্রামগুলিকে ধারণ করে। খুব বড় প্ল্যান্টগুলির জন্য, মেমরি কার্ডে সংরক্ষিত লোডযোগ্য ফাংশন ব্লক (FBs) যুক্ত করা বিল্ট-ইন মেমরি সীমার বাইরে কার্যকর প্রোগ্রাম আকার প্রসারিত করে।
প্রশ্ন ১: মাস্টার ব্যর্থ হলে S7-400H কি স্বয়ংক্রিয়ভাবে স্ট্যান্ডবাই CPU-তে সুইচ করে, এবং সুইচওভার কত দ্রুত হয়?
হ্যাঁ, সুইচওভার স্বয়ংক্রিয় এবং অপারেটর হস্তক্ষেপের প্রয়োজন হয় না। যখন সক্রিয় (মাস্টার) CPU নিজের মধ্যে একটি ত্রুটি সনাক্ত করে, তখন এটি স্ট্যান্ডবাই CPU-কে দায়িত্ব নিতে সংকেত দেয়। স্ট্যান্ডবাই CPU — যা একই ডেটা সহ একই প্রোগ্রাম সিঙ্ক্রোনাইজেশনে চালাচ্ছে — কোনও বাধা ছাড়াই এক্সিকিউশন চালিয়ে যায়।
সঠিকভাবে কনফিগার করা S7-400H সিস্টেমে সুইচওভার সময় পিএলসি স্ক্যান চক্র সময়ের মধ্যে থাকে, সাধারণত একক-অঙ্কের মিলিসেকেন্ডের পরিসরে, যা ফিল্ড ডিভাইস এবং প্রক্রিয়া যন্ত্রপাতির কাছে অদৃশ্য।
কোনও প্রক্রিয়া মান হারানো হয় না, সুইচওভারের কারণে কোনও আউটপুট স্টেট পরিবর্তন হয় না, এবং কোনও ম্যানুয়াল রিস্টার্টের প্রয়োজন হয় না।
প্রশ্ন ২: প্রক্রিয়া চলাকালীন S7-400H কি রক্ষণাবেক্ষণ করা যায় — মডিউল প্রতিস্থাপন বা ফার্মওয়্যার আপডেট করা?
হ্যাঁ। S7-400H-এর রিডান্ড্যান্ট আর্কিটেকচার অনলাইন রক্ষণাবেক্ষণ সমর্থন করে — অন্যটি চালু থাকা এবং প্রক্রিয়া নিয়ন্ত্রণ করার সময় একটি CPU র্যাকে ব্যর্থ মডিউল প্রতিস্থাপন করা।
এর মানে হল যে হার্ডওয়্যার রক্ষণাবেক্ষণ উৎপাদনের সময় করা যেতে পারে, যার মধ্যে রয়েছে: একটি ব্যর্থ CPU (6ES7412-3HJ14-0AB0 নিজেই) প্রতিস্থাপন, পাওয়ার সাপ্লাই অদলবদল করা, I/O মডিউল প্রতিস্থাপন করা এবং ফার্মওয়্যার আপডেট করা — সবকিছু প্রক্রিয়া বন্ধ না করে।
রক্ষণাবেক্ষণের পরে, মেরামত করা র্যাকটি স্বয়ংক্রিয়ভাবে চলমান র্যাকের সাথে পুনরায় সিঙ্ক্রোনাইজ করা হয়।
এই অনলাইন রক্ষণাবেক্ষণযোগ্যতা হল H সিস্টেমের মূল অপারেশনাল সুবিধা যা কেবল একটি হট স্ট্যান্ডবাই সরবরাহ করার চেয়ে বেশি।
প্রশ্ন ৩: CPU 412-3H কি স্ট্যান্ডার্ড S7-400 I/O মডিউল এবং যোগাযোগ মডিউলগুলির সাথে সরাসরি সামঞ্জস্যপূর্ণ?
হ্যাঁ। S7-400H CPU র্যাকগুলি স্ট্যান্ডার্ড S7-400 সিগন্যাল মডিউল (SMs), যোগাযোগ প্রসেসর (CPs), এবং ফাংশন মডিউল (FMs) গ্রহণ করে, রিডান্ডেন্সি-মোড বিধিনিষেধ সাপেক্ষে।
H-মোড অপারেশনে, উভয় র্যাকে ইনস্টল করা মডিউলগুলি অভিন্ন হওয়া উচিত, এবং কিছু মডিউল প্রকার (বিশেষ করে যোগাযোগ বাস ফাংশন সহ FMs) নির্দিষ্ট H-সামঞ্জস্যপূর্ণ সংস্করণগুলির প্রয়োজন।
স্ট্যান্ডার্ড S7-400 I/O মডিউলগুলি (SM421, SM422, SM431, SM432 সিরিজ) সামঞ্জস্যপূর্ণ এবং সাধারণত ব্যবহৃত হয়। সম্পূর্ণ সামঞ্জস্যের তালিকা S7-400H সিস্টেম ম্যানুয়ালে নথিভুক্ত করা হয়েছে।
প্রশ্ন ৪: S7-400H কিভাবে প্রোগ্রাম করা হয় — STEP 7 এর বাইরে কি বিশেষ সফ্টওয়্যার প্রয়োজন?
S7-400H STEP 7 কে তার প্রোগ্রামিং পরিবেশ হিসাবে ব্যবহার করে, S7-REDCONNECT লাইব্রেরি যুক্ত করে।
REDCONNECT সফ্টওয়্যারটি রিডান্ড্যান্ট যোগাযোগ লিঙ্কগুলি (H সিস্টেম এবং PROFIBUS/PROFINET স্লেভ, SCADA সিস্টেম, ইত্যাদির মধ্যে সংযোগ) সেট আপ করার জন্য ফাংশন ব্লক এবং কনফিগারেশন সরঞ্জাম সরবরাহ করে যাতে উভয় CPU একই সাথে যোগাযোগ পথ পরিচালনা করতে পারে, CPU ফেইলওভারের পাশাপাশি যোগাযোগ সংযোগগুলির স্বয়ংক্রিয় ফেইলওভার সহ।
REDCONNECT ছাড়া, H সিস্টেম এখনও স্ট্যান্ডার্ড STEP 7 ব্যবহারকারী প্রোগ্রামগুলি চালাবে, তবে রিডান্ড্যান্ট যোগাযোগ কনফিগারেশন বৈশিষ্ট্যগুলি উপলব্ধ হবে না।
প্রশ্ন ৫: CPU 412-3H বন্ধ হয়ে গেছে। সিমেন্সের প্রস্তাবিত মাইগ্রেশন পথ কী?
সিমেন্স SIMATIC S7-1500H সিস্টেমকে (বিশেষ করে CPU 1513H-1 PN এবং CPU 1517H-3 PN) S7-400H-এর বর্তমান-প্রজন্মের প্রতিস্থাপন হিসাবে সুপারিশ করে।
S7-1500H কর্মক্ষমতা (দ্রুত স্ক্যান চক্র, উচ্চতর মেমরি), নেটিভ PROFINET IO-রিডান্ডেন্সি, TIA Portal ইঞ্জিনিয়ারিংয়ের সাথে ইন্টিগ্রেশন এবং একটি উল্লেখযোগ্যভাবে আরও কম্প্যাক্ট ফিজিক্যাল ফুটপ্রিন্ট সহ সমতুল্য হার্ডওয়্যার রিডান্ডেন্সি সরবরাহ করে।
S7-400H থেকে S7-1500H-এ মাইগ্রেশন একটি হার্ডওয়্যার এবং সফ্টওয়্যার প্রকল্প — STEP 7 প্রোগ্রামটি TIA Portal-এ মাইগ্রেট করতে হবে, এবং হার্ডওয়্যার কনফিগারেশনটি নতুন প্ল্যাটফর্মের জন্য পুনরায় তৈরি করতে হবে — তবে সিমেন্স স্থানান্তর সমর্থন করার জন্য মাইগ্রেশন সরঞ্জাম এবং পরিষেবা সরবরাহ করে।
