| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |

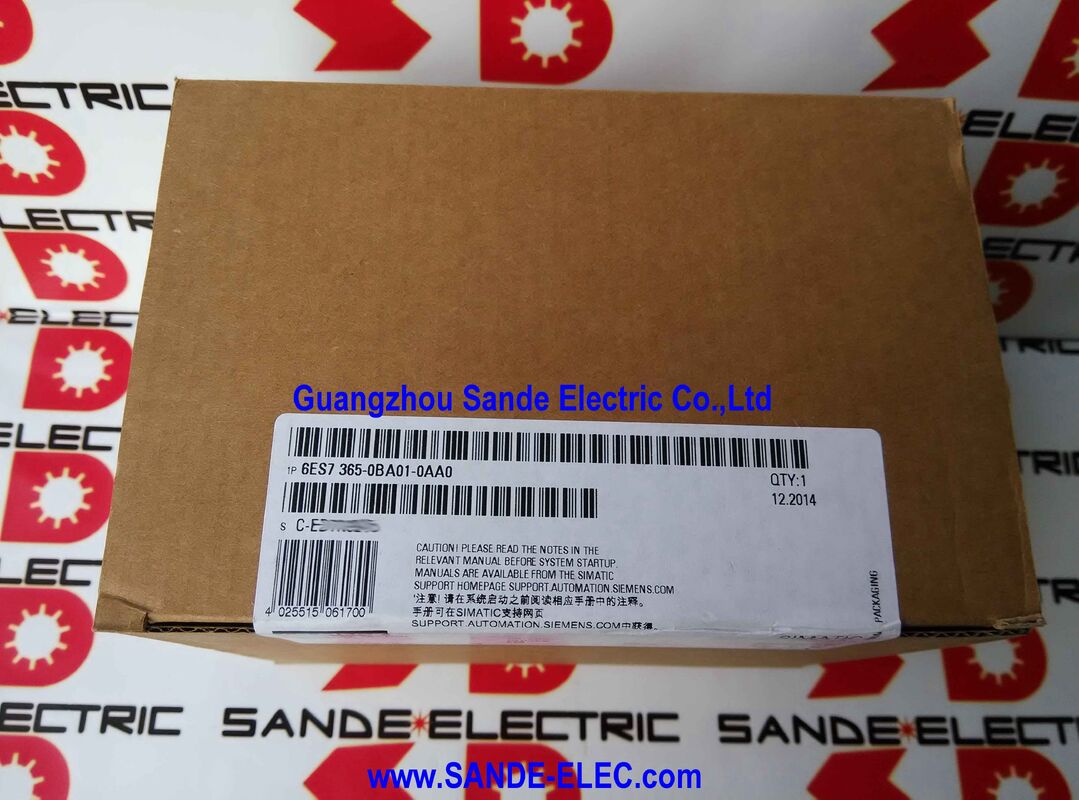

| মডেল নম্বার | 6ES7365-0BA01-0AA0 |
Siemens 6ES7365-0BA01-0AA0 হল IM 365 — ইন্টারফেস মডিউল পেয়ার যা একটি SIMATIC S7-300 সিস্টেমকে তার একক-র্যাক সীমার বাইরে প্রসারিত করতে দেয়। S7-300 এর স্ট্যান্ডার্ড ব্যাকপ্লেন CPU এবং পাওয়ার সাপ্লাইয়ের পাশাপাশি 8টি পর্যন্ত সিগন্যাল, ফাংশন এবং কমিউনিকেশন মডিউল ধারণ করতে পারে।
যখন একটি মেশিন বা প্রক্রিয়া একটি র্যাকের চেয়ে বেশি I/O পয়েন্ট বা অতিরিক্ত ফাংশন মডিউল দাবি করে, তখন IM 365 এই ব্যবধান পূরণ করে: দুটি মডিউল স্লট — একটি কেন্দ্রীয় র্যাকে, একটি এক্সপেনশন র্যাকে — দুটি র্যাকের মধ্যে ডেটা পাথ হয়ে ওঠে, যা কার্যকরভাবে PLC-এর উপলব্ধ মডিউল অবস্থানগুলি প্রসারিত করে।
পেয়ারড ডেলিভারি IM 365-এর ব্যবহারিক ইঞ্জিনিয়ারিং পরিমার্জনের একটি।
দুটি পৃথক ইন্টারফেস মডিউল অর্ডার করা এবং একটি কানেক্টিং কেবল সোর্সিং করার পরিবর্তে, 6ES7365-0BA01-0AA0 একটি ফ্যাক্টরি-ম্যাচড সেট হিসাবে পাঠানো হয়: IM 365 সেন্ড মডিউল (র্যাক 0 এর জন্য), IM 365 রিসিভ মডিউল (র্যাক 1 এর জন্য), এবং তাদের মধ্যে ইতিমধ্যে স্থায়ীভাবে সংযুক্ত একটি 1মি কেবল। মডিউলগুলি একটি পেয়ার হিসাবে ফ্যাক্টরি-পরীক্ষিত হয়, কেবলটি একটি পৃথক সংযোগকারী হিসাবে নয় বরং সমন্বিত থাকে এবং কমিশনিং কেবল প্রতিটি র্যাকে একটি মডিউল ইনস্টল করার বিষয়।
কেবলের দৈর্ঘ্য 1মি — যার মানে দুটি র্যাক একে অপরের 1মি এর মধ্যে ইনস্টল করা আবশ্যক, সাধারণত একই ক্যাবিনেটে বা সংলগ্ন DIN রেল বিভাগে।
| প্যারামিটার | মান |
|---|---|
| প্যাকেজে মডিউল | 2 (সেন্ড + রিসিভ) |
| কানেক্টিং কেবল | 1মি (স্থায়ীভাবে সংযুক্ত) |
| মোট পাওয়ার সাপ্লাই | 1.2A |
| প্রতি র্যাকে সর্বোচ্চ পাওয়ার | 0.8A |
| কে-বাস রাউটিং | কোনটিই নয় (র্যাক 1-এ কোন কমিউনিকেশন বাস নেই) |
| 5V কারেন্ট ড্র | সর্বোচ্চ 100mA |
| পাওয়ার লস | সাধারণত 0.5W |
| মাত্রা (W×H×D) | 40×125×120মিমি |
| প্রতি CPU সর্বোচ্চ পেয়ার | 1 |
| স্ট্যাটাস | সক্রিয় |
IM 365-এর সবচেয়ে গুরুত্বপূর্ণ প্রযুক্তিগত বৈশিষ্ট্য হল যা এটিতে নেই: এটি S7-300-এর কমিউনিকেশন বাস (কে-বাস বা সি-বাস) এক্সপেনশন র্যাকে রাউট করে না।
এটি কোনও ভুল নয় — এটি একটি ইচ্ছাকৃত স্থাপত্য পছন্দ যা S7-300 এক্সপেনশন হায়ারার্কিতে IM 365 কোথায় ফিট করে তা নির্ধারণ করে।
কমিউনিকেশন বাস (কে-বাস) হল সেই চ্যানেল যার মাধ্যমে নির্দিষ্ট S7-300 মডিউল — ফাংশন মডিউল (FMs) এবং কমিউনিকেশন প্রসেসর (CPs) — সরাসরি CPU-এর সাথে যোগাযোগ করে।
একটি SIMATIC FM 355 PID কন্ট্রোল মডিউল, উদাহরণস্বরূপ, কে-বাসের মাধ্যমে CPU-এর সাথে ডেটা বিনিময় করে; একটি FM 351 পজিশনিং মডিউল একই কাজ করে।
এই মডিউলগুলির কাজ করার জন্য কে-বাস প্রয়োজন। যখন সেগুলি IM 365 দ্বারা সংযুক্ত একটি র্যাকে ইনস্টল করা হয়, তখন কে-বাস তাদের কাছে পৌঁছায় না এবং তারা CPU-এর সাথে যোগাযোগ করতে পারে না — যার ফলে এক্সপেনশন র্যাকে তাদের ইনস্টলেশন অসম্ভব হয়ে পড়ে।
বিকল্প ইন্টারফেস মডিউল — IM 360/361 পেয়ার (সেন্ড: 6ES7360-3AA01-0AB0, রিসিভ: 6ES7361-3CA01-0AB0) — এক্সপেনশন র্যাকে কে-বাস রাউট করে এবং FM এবং CP গুলিকে এক্সপেনশন র্যাকে ইনস্টল করার অনুমতি দেয়।
এর ট্রেড-অফ হল যে 360/361 পেয়ার বেশি ব্যয়বহুল এবং শারীরিকভাবে বড়, এবং কেবলটি স্থায়ীভাবে সংযুক্ত নয়।
বেশিরভাগ S7-300 এক্সপেনশন প্রয়োজনীয়তার জন্য — আরও ডিজিটাল ইনপুট এবং আউটপুট মডিউল, আরও অ্যানালগ মডিউল, স্ট্যান্ডার্ড সিগন্যাল মডিউলের জন্য আরও ক্ষমতা যোগ করা — IM 365-এর সরল, কম খরচের স্থাপত্য সম্পূর্ণভাবে পর্যাপ্ত।
IM 365 এক্সপেনশন র্যাকের মডিউল বাসের জন্য পাওয়ার সাপ্লাই সরবরাহ করে, যা ইন্টারফেসের মাধ্যমে কেন্দ্রীয় র্যাকের পাওয়ার সাপ্লাই থেকে নেওয়া হয়।
IM 365 এর মাধ্যমে উপলব্ধ মোট কারেন্ট হল ব্যাকপ্লেন ভোল্টেজে 1.2A — যার মধ্যে কোনওটিই 0.8A এর বেশি কোনও একক র্যাকে মডিউল দ্বারা ব্যবহার করা যাবে না। এই পাওয়ার বাজেট এক্সপেনশন র্যাকে ইনস্টল করা মডিউলগুলির সংখ্যা এবং প্রকারকে সীমাবদ্ধ করে।
বেশিরভাগ স্ট্যান্ডার্ড S7-300 ডিজিটাল সিগন্যাল মডিউল ব্যাকপ্লেন 5V সাপ্লাই থেকে 80–110mA ব্যবহার করে। আটটি স্ট্যান্ডার্ড 16-চ্যানেল ডিজিটাল ইনপুট বা আউটপুট মডিউলের একটি এক্সপেনশন র্যাক প্রায় 640–880mA ব্যবহার করবে — যা IM 365 সরবরাহ করতে পারে তার সর্বোচ্চ সীমার মধ্যে।
উচ্চ-কারেন্ট মডিউলগুলির জন্য (নির্দিষ্ট অ্যানালগ মডিউল বা বিশেষ ফাংশন মডিউল যা বেশি কারেন্ট ব্যবহার করে), কনফিগারেশন চূড়ান্ত করার আগে এক্সপেনশন র্যাকের ব্যাকপ্লেন কারেন্ট মোট করতে হবে এবং 0.8A সীমার সাথে যাচাই করতে হবে।
যখন এক্সপেনশন র্যাকের পাওয়ার বাজেট IM 365-এর সীমার কাছাকাছি আসে, তখন প্রকৌশলীর উচিত মডিউল সংখ্যা সীমিত করা, স্টেশনটিকে দুটি ছোট র্যাকে বিভক্ত করা (IM 365 এর সাথে সম্ভব নয় যা কেবল একটি এক্সপেনশন র্যাক সমর্থন করে), অথবা এক্সপেনশন র্যাকে একটি পৃথক পাওয়ার সাপ্লাই মডিউলে আপগ্রেড করার কথা বিবেচনা করা।
একটি এক্সপেনশন র্যাকের মধ্যে IM 365-এর সীমাবদ্ধতা এবং কে-বাস রাউটিং বাদ দেওয়া হল সেই কারণগুলি যা নির্ধারণ করে যে কোনও নির্দিষ্ট অ্যাপ্লিকেশনের জন্য IM 365 বা IM 360/361 সঠিক পছন্দ কিনা।
একটি সরল সিদ্ধান্ত কাঠামো:
ব্যবহার করুন IM 365 যখন: কেবল একটি এক্সপেনশন র্যাক প্রয়োজন, এক্সপেনশন র্যাকের সমস্ত মডিউল স্ট্যান্ডার্ড সিগন্যাল মডিউল (কোনও FM বা CP নেই), এবং সম্মিলিত ব্যাকপ্লেন কারেন্ট লোড প্রতি র্যাকে 0.8A সীমার মধ্যে থাকে।
ব্যবহার করুন IM 360/361 যখন: একাধিক এক্সপেনশন র্যাক প্রয়োজন (IM 360/361 তিনটি পর্যন্ত এক্সপেনশন র্যাক সমর্থন করে), ফাংশন মডিউল বা কমিউনিকেশন প্রসেসর এক্সপেনশন র্যাকে ইনস্টল করতে হবে, অথবা ব্যাকপ্লেন কারেন্ট প্রয়োজনীয়তা IM 365-এর সরবরাহ ক্ষমতা অতিক্রম করে।
IM 365-এর একক-পেয়ার, একক-র্যাক, নো-কে-বাস ডিজাইন সরাসরি I/O এক্সপেনশন অ্যাপ্লিকেশনগুলির সাথে মিলে যায় — যা S7-300 এক্সপেনশন চাহিদার বেশিরভাগ অংশ তৈরি করে।
সেই অ্যাপ্লিকেশনগুলির জন্য, এটি সম্পূর্ণ IM 360/361 সমাধানের চেয়ে কম খরচে এবং সহজ ইনস্টলেশনে প্রয়োজনীয় সবকিছু সরবরাহ করে।
প্রশ্ন 1: একটি একক S7-300 CPU কি একই সময়ে একটি IM 365 এবং একটি IM 360/361 পেয়ার ব্যবহার করতে পারে?
না। S7-300 CPU একটি এক্সপেনশন ইন্টারফেস কনফিগারেশন সমর্থন করে — হয় একটি IM 365 পেয়ার (একটি এক্সপেনশন র্যাক) অথবা তিনটি পর্যন্ত IM 361 রিসিভ মডিউলের সাথে একটি IM 360/361 সেন্ড মডিউল। এই ইন্টারফেস প্রকারগুলি একই S7-300 স্টেশনে মিশ্রিত করা যায় না।
দুটির মধ্যে পছন্দ সিস্টেম ডিজাইনের সময় করা উচিত, এবং STEP 7-এর HW Config-এ হার্ডওয়্যার কনফিগারেশনটি প্রকৃত ইনস্টল করা ইন্টারফেস প্রকারকে প্রতিফলিত করতে হবে।
প্রশ্ন 2: IM 365 এক্সপেনশন র্যাকে ইনস্টল করা সিগন্যাল মডিউলের সর্বোচ্চ সংখ্যা কত?
এক্সপেনশন র্যাকটি 8টি পর্যন্ত সিগন্যাল মডিউল ধারণ করতে পারে (কেন্দ্রীয় র্যাকের মতোই সর্বোচ্চ), এক্সপেনশন র্যাকের জন্য 0.8A ব্যাকপ্লেন কারেন্ট বাজেটের সাপেক্ষে।
প্রকৃত মডিউল সংখ্যা প্রতিটি ইনস্টল করা মডিউলের কারেন্ট ব্যবহারের উপর নির্ভর করে — আটটি স্ট্যান্ডার্ড 16-চ্যানেল ডিজিটাল I/O মডিউলের একটি র্যাক সাধারণত বাজেটের মধ্যে থাকে; উচ্চ কারেন্ট ব্যবহারকারী মডিউলের একটি র্যাক কম পজিশনে সীমিত হতে পারে।
STEP 7 হার্ডওয়্যার কনফিগারেশন টুল মোট কারেন্ট উপলব্ধ সরবরাহ অতিক্রম করলে কনফিগারেশন ত্রুটিগুলি ফ্ল্যাগ করবে।
প্রশ্ন 3: কানেক্টিং কেবলটি স্থায়ীভাবে সংযুক্ত। কেবলটি ক্ষতিগ্রস্ত হলে কী হবে?
1মি কানেক্টিং কেবলটি ফিল্ড-প্রতিস্থাপনযোগ্য নয় — এটি IM 365 মডিউল পেয়ারের একটি অবিচ্ছেদ্য অংশ। যদি কেবলটি ক্ষতিগ্রস্ত হয় (কাটা, পেষা, বা সংযোগকারী ক্ষতিগ্রস্ত), তবে পুরো IM 365 পেয়ারটি প্রতিস্থাপন করতে হবে।
এটি র্যাকগুলির মধ্যে কেবল রাউটিং পরিকল্পনা করার সময় একটি রক্ষণাবেক্ষণ বিবেচনা — কেবলটি কেবল ডাক্টিংয়ের মাধ্যমে রাউট করা উচিত যা এটিকে যান্ত্রিক ক্ষতি থেকে রক্ষা করে, পর্যাপ্ত সার্ভিস লুপ সহ যাতে র্যাকগুলি কেবল টান না দিয়ে রক্ষণাবেক্ষণের জন্য সামনে টানা যায়।
প্রশ্ন 4: IM 365 এক্সপেনশন র্যাক কি অন্য ধরণের S7-300 র্যাক হতে পারে (যেমন, একটি ভিন্ন দৈর্ঘ্যের রেল)?
এক্সপেনশন র্যাকটি যেকোনো স্ট্যান্ডার্ড S7-300 মাউন্টিং রেল হতে পারে, কেন্দ্রীয় র্যাক রেলের চেয়ে ভিন্ন দৈর্ঘ্যের রেল সহ। IM 365 রিসিভ মডিউল এক্সপেনশন র্যাকের মাউন্টিং রেলের বামতম স্লটে ইনস্টল হয়, এবং অবশিষ্ট স্লটগুলি সিগন্যাল মডিউলের জন্য উপলব্ধ।
এক্সপেনশন র্যাকের নিজস্ব S7-300 পাওয়ার সাপ্লাই মডিউল (PS 307 সিরিজ) প্রয়োজন যদি এক্সপেনশন র্যাকের মডিউলগুলি মেইন থেকে পাওয়ার ব্যবহার করে — তবে, IM 365 সংযোগের মাধ্যমে সরবরাহ করা 1.2A পাওয়ার মডিউল মিশ্রণের উপর নির্ভর করে এক্সপেনশন র্যাকে একটি পৃথক PS ছাড়াই ব্যাকপ্লেন পাওয়ার প্রয়োজনের জন্য যথেষ্ট হতে পারে।
প্রশ্ন 5: IM 365 এক্সপেনশন কি S7-300 স্ক্যান টাইমকে প্রভাবিত করে, এবং এক্সপেনশন র্যাকের মডিউলগুলির জন্য কি কোনও কার্যকরী সীমাবদ্ধতা আছে?
IM 365 এর মাধ্যমে একটি এক্সপেনশন র্যাক যোগ করা CPU স্ক্যান সাইকেলে সামান্য যোগ করে — CPU কে প্রতিটি স্ক্যানে প্রসারিত I/O অন্তর্ভুক্ত করতে হবে। এই অতিরিক্ত সাইকেল সময় স্ট্যান্ডার্ড অ্যাপ্লিকেশনগুলির জন্য সাধারণত নগণ্য।
কার্যকরী সীমাবদ্ধতা হল কে-বাস সীমাবদ্ধতা: FM (ফাংশন মডিউল) এবং CP (কমিউনিকেশন প্রসেসর) যেগুলির CPU-এর সাথে কে-বাস যোগাযোগের প্রয়োজন হয় সেগুলি IM 365 এক্সপেনশন র্যাকে ইনস্টল করা যাবে না এবং সেখানে সঠিকভাবে কাজ করবে না।
স্ট্যান্ডার্ড ডিজিটাল এবং অ্যানালগ সিগন্যাল মডিউল (SM 321/322/323/331/332/334 সিরিজ) এর কোনও সীমাবদ্ধতা নেই এবং এক্সপেনশন র্যাকে স্বাভাবিকভাবে কাজ করে।
