| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6ES7360-3AA01-0AA0 |

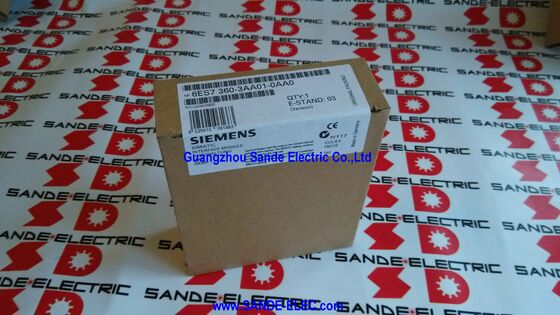

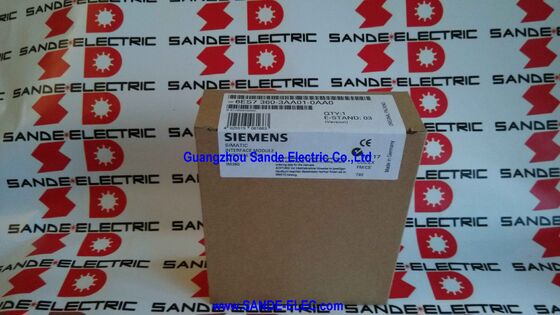

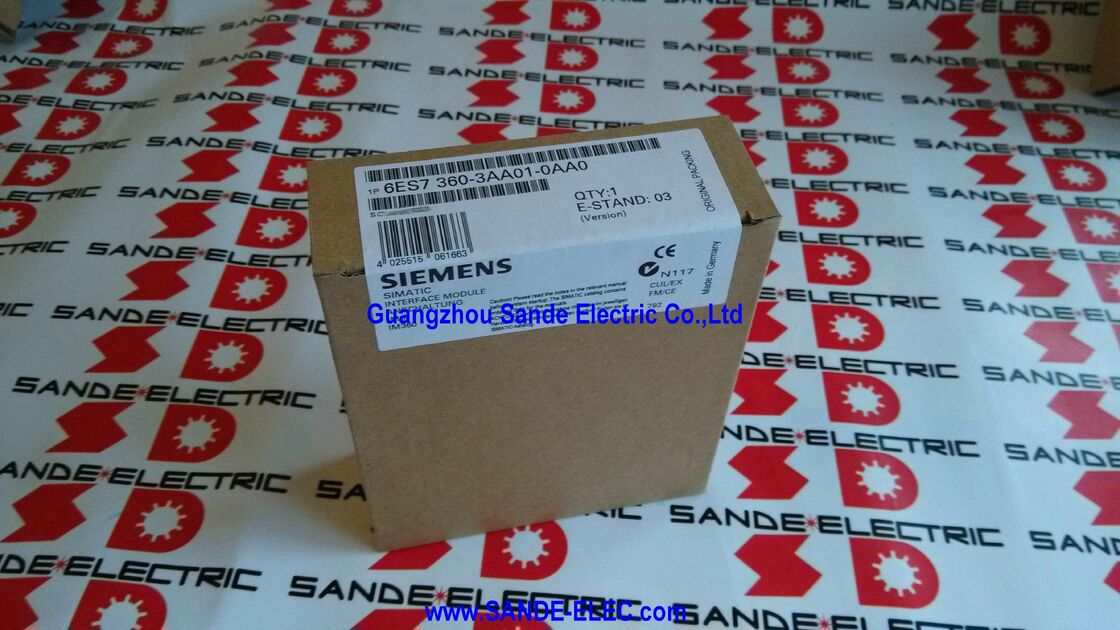

দ্যসিমেন্স 6ES7360-3AA01-0AA0হল আইএম ৩৬০ ∙ সেন্ট্রাল র্যাক ইন্টারফেস মডিউল যা মাল্টি-র্যাক S7-300 কনফিগারেশন শুরু করে।
একা, এটি একটি জোড়ার অর্ধেক প্রেরণ করে ¢ এটি কেন্দ্রীয় র্যাকের সিপিইউ এবং পাওয়ার সাপ্লাই থেকে S7-300 ব্যাকপ্লেন বাস নেয় এবং সংযোগ ক্যাবলের মাধ্যমে এটি বাইরে প্রসারিত করে,৩টি পর্যন্ত এক্সপেনশন র্যাক.
প্রতিটি এক্সপেনশন র্যাক তার নিজস্ব আইএম 361 রিসিভ মডিউলের মাধ্যমে এই বর্ধিত বাসটি গ্রহণ করে এবং সমন্বিত ফলাফলটি একটি S7-300 সিস্টেম যা একক হিসাবে একাধিক শারীরিক র্যাক জুড়ে,সিপিইউ এর দৃষ্টিকোণ থেকে ধারাবাহিক পিএলসি স্টেশন.
যখন কোনও মেশিনের অটোমেশন টাস্কের জন্য একটি S7-300 র্যাকের চেয়ে বেশি I/O বা আরও বিশেষ ফাংশন মডিউল ক্ষমতা প্রয়োজন হয়, তখন IM 360 যেখানে এই সম্প্রসারণ শুরু হয়।
এটি কেন্দ্রীয় র্যাকের মডিউল স্লটে ইনস্টল করা হয়, সাধারণত সিপিইউর ডানদিকে স্লট,সিগন্যাল এবং ফাংশন মডিউল বাকি স্লট ভর্তি সঙ্গে এবং আউটওয়ে ডেটা লিঙ্ক স্থাপন.
স্টেপ ৭-এ প্রোগ্রামারের দৃষ্টিভঙ্গি থেকে, সমস্ত সংযুক্ত সম্প্রসারণ র্যাকের মডিউলগুলি হার্ডওয়্যার কনফিগারেশনে কেন্দ্রীয় র্যাকের মডিউলগুলির পাশাপাশি প্রদর্শিত হয়,একই I/O অ্যাড্রেস স্পেসে ক্রমাগত ঠিকানা বরাদ্দএকাধিক র্যাকের মধ্যে শারীরিক বিচ্ছেদ ব্যবহারকারী প্রোগ্রামের জন্য স্বচ্ছ।
| প্যারামিটার | মূল্য |
|---|---|
| ভূমিকা | সেন্ট্রাল র্যাক পাঠান (র্যাক ০) |
| কে-বাস রুটিং | হ্যাঁ (সম্পূর্ণ সি-বাস পাস-থ্রো) |
| এক্সপেনশন র্যাক | 3 |
| ব্যাকপ্লেন বর্তমান (রেক ০) | ৩৫০ এমএ |
| সর্বাধিক. তারের দৈর্ঘ্য | ১০ মিটার |
| শক্তি হ্রাস | 2W সাধারণ |
| মাত্রা (W × H × D) | ৪০×১২৫×১২০ মিমি |
| ওজন | ~২২৫ গ্রাম |
| এর সাথে সামঞ্জস্যপূর্ণ | আইএম ৩৬১ (৬এস৭৩৬১-৩১সিএ০১-০এএ০) |
| সিপিইউ প্রতি সংখ্যা | সর্বোচ্চ ১ |
S7-300 মাল্টি-র্যাক ইন্টারফেস জোড়ায়, আইএম 360 এবং আইএম 361 এর ভূমিকা নির্ধারিত হয়েছে যা বিপরীত বা একে অপরের জন্য প্রতিস্থাপন করা যাবে না।
আইএম ৩৬০ বিশেষভাবে কেন্দ্রীয় র্যাকের জন্য ডিজাইন করা হয়েছে ০ এটি ব্যাকপ্লেন বাস এক্সটেনশনটি উত্পন্ন করে এবং প্রথম সম্প্রসারণ র্যাকের সাথে সংযোগ ক্যাবলটি চালায়।
আইএম ৩৬১ এক্সপেনশন র্যাকের জন্য ডিজাইন করা হয়েছে ∙ এটি আইএম ৩৬০ (বা পূর্ববর্তী আইএম ৩৬১ এর একটি ডেইজি চেইনে) থেকে বাস গ্রহণ করে এবং এটি স্থানীয় এক্সপেনশন র্যাকের মডিউলগুলিতে সরবরাহ করে।
একটি সম্প্রসারণ র্যাক বা একটি কেন্দ্রীয় র্যাক একটি IM 361 একটি IM 360 ইনস্টল করার চেষ্টা কাজ করবে না ¢ STEP 7 হার্ডওয়্যার কনফিগারেশন সঠিক মডিউল স্থাপন জোরদার,এবং শারীরিক সংযোগকারী পার্থক্য ভুল তারের সংযোগ প্রতিরোধ.
আইএম ৩৬০ এবং আইএম ৩৬১ একটি সিস্টেমের পরিপূরক উপাদান, বিনিময়যোগ্য নয়।
আইএম ৩৬০ এর ব্যাকপ্লেন বর্তমান আউটপুট ৩৫০mA, আইএম ৩৬১ এর ০ এর তুলনায় উল্লেখযোগ্যভাবে কম।8A কারণ কেন্দ্রীয় র্যাক ইতিমধ্যে তার নিজস্ব পাওয়ার সাপ্লাই মডিউল (পিএস 307) আছে যা প্রাথমিক শক্তি সরবরাহ করে ′′ আইএম 360 এর 350mA ব্যাকপ্লেন অবদান পিএস এর আউটপুটকে পরিপূরক করে.
এক্সপেনশন র্যাকগুলি, যা তাদের প্রাথমিক ব্যাকপ্লেন পাওয়ার উত্স হিসাবে আইএম 361 এর উপর নির্ভর করে (প্রতিটি এক্সপেনশন র্যাকের মধ্যে ইনস্টল করা পিএস 307 এর সাথে একত্রিত), আইএম 361 এর উচ্চতর 0.8A আউটপুট প্রয়োজন।
আইএম ৩৬০ এবং এর জুটিবদ্ধ আইএম ৩৬১ ইউনিট হল সবচেয়ে সক্ষম S7-300 মাল্টি-র্যাক কনফিগারেশনের জন্য যন্ত্রপাতি ∙ যেগুলোতে শুধু অতিরিক্ত I/O এর প্রয়োজন নেই,কিন্তু ফাংশন মডিউল বিতরণ করার ক্ষমতা, পজিশনিং কন্ট্রোলার এবং একাধিক শারীরিক ক্যাবিনেটে যোগাযোগ প্রসেসর।
চারটি যান্ত্রিক বিভাগের সাথে একটি বড় মুদ্রণযন্ত্রের কথা বিবেচনা করুন, যার প্রত্যেকটি তার নিজস্ব ক্যাবিনেটে কয়েক মিটার দূরে অবস্থিত,যেখানে প্রতিটি বিভাগের নিজস্ব গতি নিয়ন্ত্রণের প্রয়োজনীয়তা রয়েছে (FM 351 পজিশনিং মডিউল দ্বারা পরিচালিত), এর নিজস্ব বড় I/O গণনা (সিগন্যাল মডিউল দ্বারা পরিচালিত), এবং এর নিজস্ব নিরাপত্তা interlock তারের।
প্রধান ক্যাবিনেটের S7-300 র্যাকের আইএম 360 তিনটি স্যাটেলাইট ক্যাবিনেটে ব্যাকপ্লেন বাসকে প্রসারিত করে, প্রতিটিতে একটি আইএম 361 এবং এর স্থানীয় মডিউল রয়েছে।
The four FM 351 modules in the satellite cabinets communicate directly with the CPU via the K-Bus passing through the IM 360 and IM 361 chain — providing coordinated multi-axis motion control from a single S7-300 CPU without requiring separate communication protocols between the main cabinet and satellites.
এটি এমন একটি কনফিগারেশন যা আইএম 365 (এর সহজ, নো-কে-বাস আর্কিটেকচার সহ) সমর্থন করতে পারে না।
আইএম ৩৬০/৩৬১ জোড়া হচ্ছে এস৭-৩০০ এর উত্তর জটিল, বিতরণ, মাল্টি-ফাংশন মেশিন নিয়ন্ত্রণের জন্য।
STEP 7 এর হার্ডওয়্যার কনফিগারেশনে (HW Config), IM 360 S7-300 স্টেশনের র্যাক 0 এর একটি উপাদান হিসাবে উপস্থিত হয়। সম্প্রসারণ র্যাকগুলি (তাদের IM 361 মডিউলগুলির সাথে) র্যাক 1, 2, 3 হিসাবে উপস্থিত হয়।এবং একই স্টেশন কনফিগারেশনে 3.
Modules installed in expansion racks are assigned I/O addresses in the same address space as the central rack's modules — there is no functional difference in how the CPU's user program accesses a digital input in rack 0 versus one in rack 3.
I/O অ্যাসাইনমেন্ট এবং র্যাক কনফিগারেশন HW Config এ সংজ্ঞায়িত করা হয় এবং STEP 7 স্বয়ংক্রিয়ভাবে সঠিক ঠিকানা ম্যাপিং তৈরি করে।
হার্ডওয়্যার কনফিগারেশন ডাউনলোড করার সময়, STEP 7 সিপিইউতে র্যাক এবং স্লট অ্যাসাইনমেন্ট প্রেরণ করে,যা তারপর সমস্ত র্যাক স্ক্যান করে এবং যাচাই করে যে শারীরিকভাবে ইনস্টল করা মডিউলগুলি কনফিগারডগুলির সাথে মেলে.
যদি কোনও র্যাক অনুপস্থিত থাকে বা কোনও মডিউল অনুপস্থিত থাকে তবে সিপিইউ ডায়াগনস্টিক তৈরি করে এবং প্রভাবিত আই / ওকে অনুপলব্ধ হিসাবে চিহ্নিত করে।
প্রশ্ন ১ঃ আইএম ৩৬০-এর জন্য কি আইএম ৩৬১-এর মতো বাইরের ২৪ ভিডিসি পাওয়ার সাপ্লাই প্রয়োজন?
না, আইএম ৩৬০ সম্পূর্ণরূপে S7-300 সেন্ট্রাল র্যাকের ব্যাকপ্লেন থেকে চালিত হয় ∙ একই ৫ ভোল্ট ডিসি সরবরাহ যা সেন্ট্রাল র্যাকের অন্যান্য মডিউলগুলিকে চালিত করে।আইএম ৩৬০ এর জন্য কোন বাহ্যিক ২৪ ভি ডিসি সরবরাহের প্রয়োজন নেইএর বিপরীতে, প্রতিটি সম্প্রসারণ র্যাকের আইএম 361 এর নিজস্ব 24 ভি ডিসি বহিরাগত সরবরাহের প্রয়োজন।
এই পার্থক্যটি স্থাপত্যগত পার্থক্যকে প্রতিফলিত করেঃ কেন্দ্রীয় র্যাকের আইএম ৩৬০-এ PS ৩০৭ পাওয়ার সাপ্লাই রয়েছে যা কেন্দ্রীয় র্যাকের শক্তি সরবরাহ করে,যখন প্রসারণ র্যাক IM 361 প্রসারণ র্যাক এর মডিউল জন্য তার নিজস্ব ব্যাকপ্লেন শক্তির উৎস প্রদান করতে হবে.
প্রশ্ন ২ঃ একটি S7-300 কেন্দ্রীয় র্যাকে কতটি IM 360 মডিউল ইনস্টল করা যায়?
S7-300 CPU প্রতি শুধুমাত্র একটি IM 360 অনুমোদিত ¢ IM 360 তার সম্প্রসারণ র্যাক চেইনে একটি CPU সংযুক্ত করে, এবং একটি একক CPU সর্বাধিক এক ধরনের চেইন সমর্থন করে।একাধিক S7-300 স্টেশন (প্রতিটি তাদের নিজস্ব সিপিইউ সঙ্গে) প্রতিটি তাদের নিজস্ব আইএম 360 থাকতে পারে, কিন্তু একটি একক S7-300 স্টেশনের মধ্যে (একটি CPU এবং এর সাথে যুক্ত র্যাক), শুধুমাত্র একটি IM 360 ব্যবহার করা হয়।
এটি S7-300 এর আর্কিটেকচারের সাথে সামঞ্জস্যপূর্ণঃ একটি সিপিইউ সমস্ত সংযুক্ত র্যাকের সমস্ত মডিউলকে একক সুসংগত স্টেশন হিসাবে পরিচালনা করে।
প্রশ্ন 3: প্রথম সম্প্রসারণ র্যাকের (র্যাক 1) মডিউলগুলি দ্বিতীয় সম্প্রসারণ র্যাকের (র্যাক 2) মডিউলগুলির সাথে যোগাযোগ করতে পারে, বা কেবল সিপিইউর সাথে?
S7-300 মাল্টি-র্যাক স্টেশনের মডিউলগুলির মধ্যে সমস্ত ডেটা এক্সচেঞ্জ সিপিইউর ব্যবহারকারী প্রোগ্রামের মাধ্যমে যায়।
There is no direct module-to-module communication between expansion racks — a digital output in rack 2 cannot directly control an output in rack 3 without the CPU program reading the condition and writing the output.
এটি স্ট্যান্ডার্ড পিএলসি আর্কিটেকচারের সাথে সামঞ্জস্যপূর্ণঃ সিপিইউ প্রোগ্রামটি চালায়, সমস্ত র্যাক থেকে ইনপুটগুলি পড়ে, লজিক প্রক্রিয়া করে এবং প্রতিটি স্ক্যান চক্রের সমস্ত র্যাকগুলিতে আউটপুটগুলি লিখে।আইএম ৩৬০/৩৬১ চেইন একটি তথ্য পরিবহন অবকাঠামো, পি-টু-পি-র যোগাযোগ নেটওয়ার্ক নয়।
প্রশ্ন ৪ঃ আইএম ৩৬০/৩৬১ কনফিগারেশনে চারটি র্যাক জুড়ে মডিউলগুলির সর্বোচ্চ মোট সংখ্যা কত?
প্রতিটি S7-300 র্যাক 8 টি পর্যন্ত মডিউল স্লট সরবরাহ করে (র্যাক 0 এর সিপিইউ / পিএস স্লটগুলির পরে স্লট নম্বরিংয়ে অবস্থানগুলি 1 ¢ 8) । একটি কেন্দ্রীয় র্যাক এবং তিনটি সম্প্রসারণ র্যাক সহঃ8 + 8 + 8 + 8 = সিগন্যালের জন্য সর্বোচ্চ 32 টি মডিউল স্লট, ফাংশন এবং যোগাযোগ মডিউল।
সিপিইউ নিজেই (র্যাক ০) এবং একটি আইএম ৩৬০ (র্যাক ০) র্যাক ০ এর দুটি স্লট পজিশন দখল করে, র্যাক ০-এ ব্যবহারিক সর্বোচ্চ হ্রাস করে।
প্রতিটি সম্প্রসারণ র্যাক আইএম 361 রিসিভ মডিউলের জন্য একটি স্লট ব্যবহার করে, প্রতিটি সম্প্রসারণ র্যাকের উপলব্ধ সিগন্যাল মডিউল স্লটগুলিকে 7 এ হ্রাস করে।
প্রশ্ন ৫ঃ পণ্যটি ধাপে ধাপে বন্ধ হয়ে যাচ্ছে। নতুন S7-300 ডিজাইনের জন্য কি কার্যকরী বিকল্প আছে?
নতুন মেশিন ডিজাইনের জন্য একটি একক S7-300 র্যাকের বাইরে বিতরণ I/O প্রয়োজন, সিমেন্স ET 200SP বা ET 200MP বিতরণ I/O সিস্টেমের সাথে SIMATIC S7-1500-এ মাইগ্রেশন করার পরামর্শ দেয়,PROFINET এর মাধ্যমে সংযুক্ত.
S7-1500 প্লাস PROFINET বিতরণ I/O পদ্ধতি বৃহত্তর শারীরিক বিচ্ছিন্নতা (প্রোফিনেট নোডগুলির মধ্যে 100 মিটার পর্যন্ত), উচ্চতর I/O ঘনত্ব,এবং মাল্টি-র্যাক আইএম 360/361 পদ্ধতির তুলনায় আরও ভাল ডায়াগনস্টিক.
বিদ্যমান S7-300 ইনস্টলেশনের জন্য যেখানে IM 360/361 রক্ষণাবেক্ষণ করতে হবে, রিপ্লে মডিউলগুলি সিমেন্স স্টক থেকে (যদি পাওয়া যায়) এবং শিল্প উদ্বৃত্ত বাজারে পাওয়া যায়।
