| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6ES7341-1CH02-0AE0 |

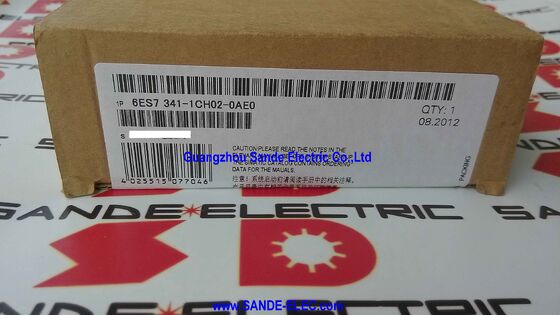

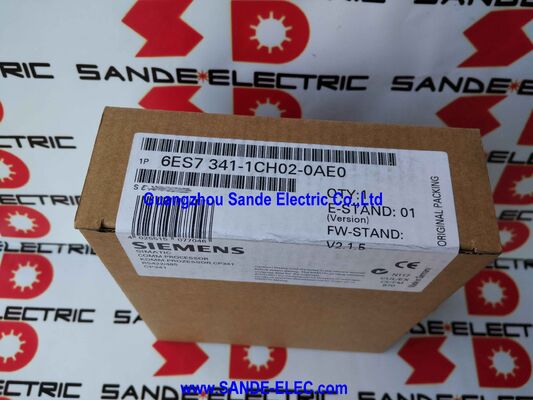

দ্যসিমেন্স 6ES7341-1CH02-0AE0এটি RS422/485 ইন্টারফেস সহ CP 341 ′′ সিরিয়াল যোগাযোগ মডিউল যা SIMATIC S7-300 পিএলসিতে একটি ডেডিকেটেড ইন্ডাস্ট্রিয়াল সিরিয়াল পোর্ট যুক্ত করে।
সিপি 341 ছিল S7-300 সিরিয়াল যোগাযোগের প্রয়োজনীয়তার জন্য স্ট্যান্ডার্ড সমাধান যা সিপিইউর নিজস্ব এমপিআই / প্রোফিবাস ইন্টারফেস মোকাবেলা করতে পারেনিঃ একটি ওজন টার্মিনালের সাথে সংযোগ স্থাপন যা মোডবাস আরটিইউ কথা বলে,RS485 এর মাধ্যমে বারকোড স্ক্যানারের সাথে তথ্য বিনিময়, উৎপাদন লগিংয়ের জন্য একটি সিরিয়াল প্রিন্টার নিয়ন্ত্রণ, বা একটি পুরানো ড্রাইভ এম্প্লিফায়ারের সাথে যোগাযোগ যা ফিল্ডবাস প্রোটোকলগুলির আগে।
সিপি ৩৪১-এ যে বাস্তব প্রয়োজনের কথা উল্লেখ করা হয়েছে তা হল, অধিকাংশ শিল্প পরিবেশে যোগাযোগ প্রযুক্তির মিশ্রণ রয়েছে।আধুনিক PROFIBUS DP এবং PROFINET ডিভাইসগুলি S7-300 এর নেটিভ ইন্টারফেসের সাথে পরিষ্কারভাবে সংযোগ স্থাপন করে.
কিন্তু একটি কারখানার সবকিছুই আধুনিক নয় এবং এমনকি নতুন ইনস্টলেশনেও, অনেক ক্ষেত্রের ডিভাইস (বারকোড পাঠক, স্কেল, লেবেল প্রিন্টার, ওজন সিস্টেম, তাপমাত্রা নিয়ন্ত্রক,শক্তি মিটার) RS485 Modbus RTU বা সহজ ASCII সিরিয়াল মাধ্যমে যোগাযোগ, না PROFIBUS বা ইথারনেট.
এই ডিভাইসগুলোর প্রত্যেকটির জন্য যেগুলোকে S7-300 এর সাথে ডাটা এক্সচেঞ্জ করতে হবে,সিপি 341 বৈদ্যুতিক ইন্টারফেস এবং প্রোটোকল হ্যান্ডলিং সরবরাহ করে CPU থেকে ধারাবাহিক যোগাযোগ প্রক্রিয়াকরণকে অপসারণ করে যাতে ধারাবাহিক ডেটা বিনিময় CPU স্ক্যান সময় দখল করে না.
RS422/RS485 (X.27) শারীরিক ইন্টারফেস উভয় পূর্ণ-ডুপ্লেক্স (RS422, চার তারেরঃ পৃথক প্রেরণ এবং গ্রহণ জোড়া) এবং অর্ধ-ডুপ্লেক্স (RS485, দুই তারেরঃ ভাগ প্রেরণ / গ্রহণ জোড়া) অপারেশন সমর্থন করে।
RS422 ফুল-ডুপ্লেক্স পয়েন্ট-টু-পয়েন্ট সংযোগের জন্য ব্যবহৃত হয় যেখানে সর্বাধিক ক্যাবল দৈর্ঘ্য এবং গোলমাল প্রতিরোধের সুবিধাগুলি ডিফারেনশিয়াল চার-ক্যার ট্রান্সমিশনের প্রয়োজন,এবং যেখানে 3964 ((R) এবং RK512 প্রোটোকল প্রযোজ্য.
RS485 half-duplex supports multi-drop bus configurations — connecting the S7-300 CP 341 as one node among multiple devices sharing the same two-wire bus — which is the topology required for Modbus RTU networks and multi-device ASCII configurations.
| প্যারামিটার | মূল্য |
|---|---|
| শারীরিক ইন্টারফেস | RS422 / RS485, বিচ্ছিন্ন |
| সংযোগকারী | ১৫ পিনের সাব-ডি সকেট |
| গতি পরিসীমা | 0.৩ থেকে ১১৫.২ কেবিট/সেকেন্ড |
| সর্বাধিক. তারের দৈর্ঘ্য | ১২০০ মিটার |
| প্রোটোকল (ভিত্তিক) | ASCII, 3964 ((R), RK512 |
| প্রোটোকল (লোডযোগ্য) | মোডবাস আরটিইউ |
| সরবরাহ | 24V DC, 100mA (বাহ্যিক) |
| ব্যাকপ্লেনে বর্তমান | 70mA @ 5V |
| শক্তি হ্রাস | 1.6W টাইপ / 2.4W সর্বোচ্চ |
| মাত্রা (H×W×D) | ১২৫×৪০×১২০ মিমি |
| ওজন | ~৩০৫ গ্রাম |
| অবস্থা | বন্ধ |
এএসসিআইএটি সবচেয়ে সহজ প্রোটোকল CP 341 কনফিগারযোগ্য স্টার্ট/স্টপ অক্ষর, ডেটা দৈর্ঘ্য এবং প্যারিটি সহ ASCII অক্ষর স্ট্রিং প্রেরণ এবং গ্রহণ করে।
এএসসিআইআই মোড এমন ডিভাইসগুলির জন্য উপযুক্ত যা মানুষের পাঠযোগ্য পাঠ্যের সাথে যোগাযোগ করেঃ বারকোড পাঠক যা স্ক্যান করা কোড স্ট্রিংগুলি আউটপুট করে, ওজন টার্মিনালগুলি যা এএসসিআইআই-ফর্ম্যাটেড পাঠ্য প্রেরণ করে,সিরিয়াল প্রিন্টার, এবং যে কোন ডিভাইস যে একটি সহজ টেক্সট ভিত্তিক প্রোটোকল ব্যবহার করে.
এএসসিআইআই উভয় RS422 এবং RS485 সংযোগের সাথে কাজ করে এবং পুরো 0.3115.2 কেবিট / সেকেন্ডের গতি পরিসীমা জুড়ে।
3964 ((R)(শুধুমাত্র আরএস ৪২২-তে) একটি পয়েন্ট-টু-পয়েন্ট প্রোটোকল যা পিএলসি-টু-পিএলসি এবং পিএলসি-টু-পেরিফেরাল যোগাযোগের জন্য ডিজাইন করা হয়েছে।
এটি একটি সিরিয়াল লিঙ্কে হেডার, শেষের পাঠ্য স্বীকৃতি এবং ত্রুটি সনাক্তকরণের সাথে ব্লক স্থানান্তর যুক্ত করে, দুটি শেষ পয়েন্টের মধ্যে নির্ভরযোগ্য, কাঠামোগত ডেটা বিনিময় সরবরাহ করে।3964 ((R) হল ঐতিহাসিক SIMATIC S5 পয়েন্ট-টু-পয়েন্ট সংযোগ দ্বারা ব্যবহৃত প্রোটোকল এবং পুরানো সিমেন্স সরঞ্জামগুলির সাথে যোগাযোগের জন্য প্রাসঙ্গিক।.
আর কে ৫১২(শুধুমাত্র RS422 এ) একটি অনুরোধ-প্রতিক্রিয়া প্রোটোকল যা একটি রিমোট SIMATIC S5 বা সামঞ্জস্যপূর্ণ ডিভাইসে ডেটা অঞ্চলগুলি পড়তে এবং লিখতে সমর্থন করে।
এটি 3964 ((R) এর উপরে একটি স্তর হিসাবে কাজ করে এবং মেমরি-ম্যাপযুক্ত অ্যাক্সেস সরবরাহ করে। S7-300 সিপিইউ প্রোগ্রামটি RK 512 পরিষেবা অনুরোধগুলি ব্যবহার করে রিমোট ডিভাইসে নির্দিষ্ট ডেটা ঠিকানাগুলিতে পড়ে বা লিখে।
এই প্রোটোকলটি সিপি ৩৪১ এর সিরিয়াল লিঙ্ককে পুরোনো এস৫ ডেটা এক্সচেঞ্জ মডেলের সাথে সংযুক্ত করে।
মোডবাস আরটিইউসিপি 341 এর ফার্মওয়্যারে একটি অন্তর্নির্মিত ড্রাইভার নয় এটি সিপি 341 এ পৃথক মডবাস মাস্টার (6ES7870-1AA01-0YA0) বা মডবাস স্লেভ (6ES7870-1AB01-0YA0) ড্রাইভার লোড করার প্রয়োজন।
একবার লোড হয়ে গেলে, মডবাস ড্রাইভার মডবাস আরটিইউ ফ্রেমিং, টাইমিং এবং ফাংশন কোড বাস্তবায়ন পরিচালনা করে,যখন S7-300 সিপিইউ প্রোগ্রামটি সিপি 341 এর শেয়ার্ড মেমরি ইন্টারফেসের মাধ্যমে STEP 7 ফাংশন ব্লক ব্যবহার করে ডেটা বিনিময় করে.
RS485 এর উপর Modbus RTU হল শক্তি মিটার, অনেক নির্মাতার VFD, তাপমাত্রা নিয়ামক,এবং শিল্প যন্ত্রপাতি ড্রাইভার কোন অতিরিক্ত হার্ডওয়্যার প্রয়োজন ছাড়া একটি সক্ষম Modbus মাস্টার বা দাস মধ্যে CP 341 রূপান্তর.
S7-300 সিপিইউ প্রোগ্রামের দৃষ্টিকোণ থেকে, সিপি 341 SIMATIC পয়েন্ট-টু-পয়েন্ট যোগাযোগ লাইব্রেরি থেকে দুটি স্ট্যান্ডার্ড ফাংশন ব্লকের মাধ্যমে অ্যাক্সেস করা হয়ঃP_SEND(সিরিয়াল পোর্টে একটি ডেটা বাফার পাঠান) এবংP_RCV(সিরিয়াল পোর্ট থেকে ডেটা একটি ডেটা বাফারে গ্রহণ করুন) ।
এই ব্লকগুলি সিপিইউর সিঁড়ি বা কাঠামোগত পাঠ্য প্রোগ্রাম থেকে কল করা হয়, ডেটা উত্স / গন্তব্য, ডেটা দৈর্ঘ্য এবং যোগাযোগের পরামিতি নির্দিষ্ট করে।
সিপিইউ প্রোগ্রাম S7-300 এর ডেটা ব্লকগুলিতে একটি পাঠান বাফারে তথ্য লিখে, P_SEND কল করে,এবং সিপি 341 তথ্য সংগ্রহ করে এবং সিরিয়াল ইন্টারফেসের মাধ্যমে এটি প্রেরণ করে, হ্যান্ডশেক, অথবা প্রোটোকল ফ্রেমিং.
একইভাবে, যখন সিরিয়াল ইন্টারফেসে ডেটা আসে, তখন সিপি 341 এটি বাফার করে এবং পি_আরসিভি ব্লকের স্থিতি আউটপুটগুলির মাধ্যমে সিপিইউকে সংকেত দেয়; সিপিইউ তার ডেটা ব্লক বাফার থেকে প্রাপ্ত ডেটা পড়ে।এই আর্কিটেকচার সিপিইউ স্ক্যান চক্র থেকে সব সিরিয়াল প্রসেসিং অফলোড, যা নিশ্চিত করে যে ধীর সিরিয়াল যোগাযোগ (9600 বাউডে, 100 অক্ষর প্রায় 100ms লাগে) সিপিইউর প্রোগ্রাম এক্সিকিউশনে একটি দৃশ্যমান বিলম্ব যোগ করে না।
প্রশ্ন 1: একটি S7-300 CPU একাধিক CP 341 মডিউল একযোগে ব্যবহার করতে পারে?
হ্যাঁ, একাধিক সিপি 341 মডিউল একই S7-300 র্যাক ইনস্টল করা যেতে পারে (র্যাকের স্লট সংখ্যা এবং পাওয়ার সাপ্লাই ক্ষমতা সাপেক্ষে), প্রতিটি একটি স্বাধীন সিরিয়াল পোর্ট প্রদান করে।প্রতিটি CP 341 এক র্যাক স্লট দখল করে এবং মডিউল এর 24V সরবরাহ এবং backplane থেকে শক্তি pulls.
সিপিইউ পৃথক P_SEND / P_RCV ফাংশন ব্লক ইনস্ট্যান্স ব্যবহার করে প্রতিটি সিপি 341 এ স্বাধীনভাবে অ্যাক্সেস করে, যার ঠিকানাটি কোন সিপি ডেটা এক্সচেঞ্জ লক্ষ্য করে তা আলাদা করে।
এটি একটি S7-300 কে একযোগে একাধিক স্বাধীন সিরিয়াল লিঙ্ক বজায় রাখতে দেয়, একটি বারকোড স্ক্যানারের জন্য, একটি Modbus RTU শক্তি মিটার জন্য,একটি সিরিয়াল প্রিন্টারের জন্য, অতিরিক্ত হার্ডওয়্যার ছাড়াই.
প্রশ্ন ২ঃ আরএস ৪২২ এবং আরএস ৪৮৫ মোডের মধ্যে পার্থক্য কী এবং মোডটি কীভাবে নির্বাচন করা হয়?
আরএস ৪২২ হল চারটি তারের পূর্ণ-ডুপ্লেক্স ডিফারেনশিয়াল ইন্টারফেস ∙ পৃথক প্রেরণ এবং গ্রহণের তারের জোড়া, যা একযোগে দ্বি-পন্থী যোগাযোগের অনুমতি দেয়।এটি 1200 মিটার পর্যন্ত পয়েন্ট-টু-পয়েন্ট সংযোগ সমর্থন করে এবং 3964 ((R) এবং RK512 প্রোটোকলগুলি সক্ষম করে.
আরএস ৪৮৫ হল একটি দুই-ক্যার অর্ধ-ডুপ্লেক্স ডিফারেনশিয়াল ইন্টারফেস যা একটি ভাগ করা বাস জোড়া যা সংক্রমণ এবং গ্রহণের মধ্যে অল্টারনেটিং করে।
এটি মাল্টি-ড্রপ কনফিগারেশন (একটি বাস সেগমেন্টে একাধিক ডিভাইস) এবং মডবাস আরটিইউ সমর্থন করে তবে 3964 ((R) বা RK512 ব্যবহার করতে পারে না।
মোডটি সিপি 341 এর কনফিগারেশনে STEP 7 এ নির্বাচন করা হয় physical শারীরিক 15-পিন সাব-ডি সংযোগকারী তারের অবশ্যই নির্বাচিত মোডের সাথে মেলে (আরএস 422 এর জন্য চারটি তার, আরএস 485 এর জন্য দুটি তার) ।
প্রশ্ন 3: ডেটা শীটে ১১৫.২ কেবিট/সেকেন্ড পর্যন্ত ট্রান্সমিশন রেট উল্লেখ করা হয়েছে। মোডবাস আরটিইউ ড্রাইভার কি এই গতি সমর্থন করে?
মোডবাস আরটিইউ সিপি 341 দ্বারা সমর্থিত যে কোনও স্ট্যান্ডার্ড বাউড রেটে কাজ করতে পারে, যার মধ্যে 115.2 কেবিট / সেকেন্ড অন্তর্ভুক্ত রয়েছে। তবে,মোডবাস আরটিইউর ব্যবহারিক বাস গতি সাধারণত বাসের ডিভাইসগুলির ক্ষমতা দ্বারা সীমাবদ্ধ থাকে, পুরোনো ভিএফডি, পুরানো যন্ত্রপাতি) শুধুমাত্র 19.2 বা 38.4 কিলোবিট / সেকেন্ড পর্যন্ত সমর্থন করে।
CP 341 কনফিগারেশনটি RS485 বাসের সমস্ত ডিভাইস দ্বারা সমর্থিত একটি বাউড রেটে সেট করা আবশ্যক।
RS485 মাল্টি-ড্রপ নেটওয়ার্কগুলির জন্য, সমস্ত সংযুক্ত ডিভাইস দ্বারা সমর্থিত সর্বনিম্ন সাধারণ বাউন্ড রেট নির্বাচন করা উচিত।
প্রশ্ন ৪ঃ সিপি ৩৪১ কি স্ট্যান্ডার্ড প্যাকেজে মডবাস ড্রাইভার অন্তর্ভুক্ত করে, নাকি এগুলি আলাদাভাবে ক্রয় করতে হবে?
6ES7341-1CH02-0AE0 এর স্ট্যান্ডার্ড বিতরণে কনফিগারেশন প্যাকেজ সিডি এবং অন্তর্নির্মিত ASCII, 3964 ((R), এবং RK512 ড্রাইভার অন্তর্ভুক্ত রয়েছে।
মোডবাস আরটিইউ অন্তর্ভুক্ত নয় এটির জন্য আলাদাভাবে ক্রয়যোগ্য লোডযোগ্য ড্রাইভার সফ্টওয়্যার প্রয়োজনঃ মডবাস মাস্টার (আরটিইউ) এর জন্য ক্যাটালগ নম্বর 6ES7870-1AA01-0YA0 এবং মোডবাস স্লেভ (আরটিইউ) এর জন্য 6ES7870-1AB01-0YA0।
এই মডবাস ড্রাইভারগুলি হার্ডওয়্যার কনফিগারেশন প্রক্রিয়ার অংশ হিসাবে STEP 7 থেকে CP 341 এ লোড করা হয়।
মডবাস এবং স্ট্যান্ডার্ড ড্রাইভার উভয়ই একই সিপি 341 ¢ এ সহাবস্থান করতে পারে তবে কোনও নির্দিষ্ট যোগাযোগ সেশনের জন্য এক সময়ে কেবলমাত্র একটি প্রোটোকল সক্রিয় থাকে।
প্রশ্ন ৫ঃ সিপি ৩৪১ বন্ধ করা হয়েছে। এস৭-৩০০-এ আরএস ৪৮৫ সিরিয়াল যোগাযোগের জন্য সিমেন্সের বর্তমান বিকল্প কী?
সিমেন্স সিপি ৩৪১ সিরিজ বন্ধ করে দিয়েছে।সিরিয়াল যোগাযোগ এখন সাধারণত CM PtP RS422/485 (SIMATIC ET 200M যোগাযোগ মডিউল) দ্বারা পরিচালিত হয় যখন বিতরণ কনফিগারেশনে কাজ করা হয়.
নতুন মেশিন ডিজাইনের জন্য, সিমেন্স সিএম পিটিপি যোগাযোগ মডিউলগুলির সাথে এস 7-1500 পরিবারে মাইগ্রেশন করার পরামর্শ দেয় (যেমন,6ES7541-1AB00-0AB0) যা TIA পোর্টালে CM PtP ফাংশন ব্লকের সাথে RS422/RS485 সিরিয়াল যোগাযোগ সরবরাহ করে.
বিদ্যমান S7-300 CP 341 ইনস্টলেশনের রক্ষণাবেক্ষণের জন্য, মডিউলটি শিল্প উদ্বৃত্ত বাজারের মাধ্যমে উপলব্ধ থাকবে,এবং সিমেন্স পরিষেবা S7-300 পণ্য জীবনচক্রের মধ্যে CP 341 সমর্থন অব্যাহত.
