| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |

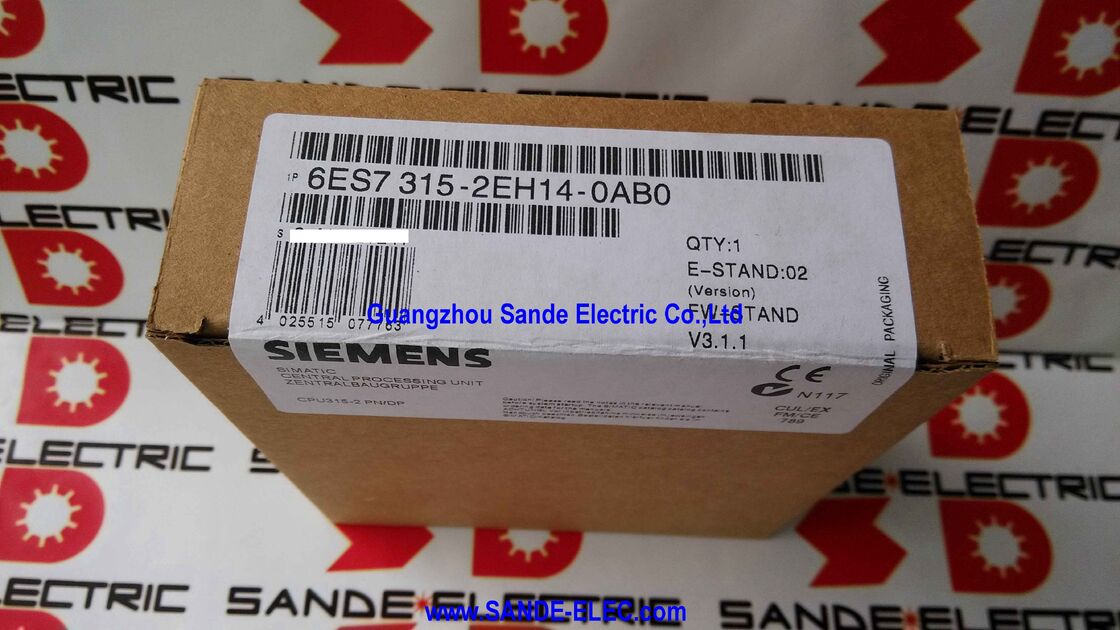

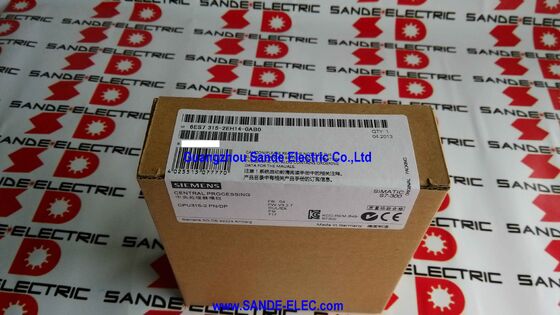

| মডেল নম্বার | 6ES7315-2EH14-0AB0 |
দ্যসিমেন্স 6ES7315-2EH14-0AB0হল CPU 315-2 PN/DP ∙ মধ্যম পরিসরের S7-300 CPU যা PROFIBUS DP এবং PROFINET উভয় সংযোগকে একক মডিউলে প্যাক করে।এটিকে একটি বিতরণকৃত অটোমেশন সিস্টেমের প্রাকৃতিক কেন্দ্র করে তোলে যা একই সাথে উভয় জগতকে স্প্যান করতে হবে.
৩৮৪ কেবি ওয়ার্কিং মেমরি এবং ০.০৫ মাইক্রোসেকেন্ড প্রতি বিট অপারেশনে, it sits comfortably above the entry-level S7-300 CPUs and handles the logic complexity typical of medium-scale machine automation without the additional hardware cost of the higher-end CPU 317 or CPU 319 variants.
-2EH14 হার্ডওয়্যার ভেরিয়েন্টের সংজ্ঞায়িত বৈশিষ্ট্য হল দ্বৈত-ইন্টারফেস আর্কিটেকচারঃ একটি ইন্টারফেস PROFIBUS DP এবং MPI যোগাযোগ পরিচালনা করে (ড্রাইভের সাথে সংযোগ স্থাপন, বিতরণ I / O র্যাক,এবং প্রতিষ্ঠিত ফিল্ডবাসের মাধ্যমে প্রোগ্রামিং ডিভাইস), দ্বিতীয় ইন্টারফেসটি ইথারনেটের মাধ্যমে একটি ইন্টিগ্রেটেড দুই-পোর্ট সুইচ দিয়ে PROFINET সরবরাহ করে।
যে সুইচ একটি প্রসাধনী বিবরণ নয় ¢ এটি একটি বহিরাগত ইথারনেট সুইচ প্রয়োজন ছাড়াই একটি PROFINET রিং বা ডেইজি-চেইন টপোলজিতে CPU অংশগ্রহণ করতে দেয়, প্যানেল হার্ডওয়্যার সংখ্যা হ্রাস করে।
দুটি ডিভাইস সরাসরি সিপিইউর PROFINET পোর্টে প্লাগ করতে পারে; একটি সংযোগ প্রবাহের উপরে PROFINET মাস্টার বা ইঞ্জিনিয়ারিং ওয়ার্কস্টেশনে যায়,এবং অন্যটি চেইন পরবর্তী ডিভাইস ডাউনস্ট্রিম অব্যাহত.
একই ইনস্টলেশনের বিভিন্ন অংশে একই সাথে PROFIBUS DP এবং PROFINET সার্ভিসিং এই সিপিইউর মূল ব্যবহারের ক্ষেত্রে।
একটি আদর্শ ইনস্টলেশন PROFIBUS DP (ইন্টারফেস 1) ব্যবহার করে বিদ্যমান ড্রাইভ এবং পুরোনো বিতরণ I/O মডিউলগুলির সাথে যোগাযোগ করতে পারে যা PROFINET এর আগে,নতুন ET 200SP রিমোট I/O স্টেশনগুলির জন্য PROFINET (ইন্টারফেস 2) ব্যবহার করার সময়, সিনামিক্স জি 120 এর মতো প্রোফিনেট-সক্ষম ড্রাইভ এবং প্ল্যান্ট ইথারনেট নেটওয়ার্কের মাধ্যমে প্রোগ্রামিং এবং এইচএমআই সংযোগের জন্য।
| প্যারামিটার | মূল্য |
|---|---|
| কাজের স্মৃতি | ৩৮৪ কেবি |
| লোড মেমরি | এমএমসি (প্রয়োজনীয়, অন্তর্ভুক্ত নয়) |
| ইন্টারফেস ১ | MPI/PROFIBUS DP, ১২ এমবিট/সেকেন্ড |
| ইন্টারফেস ২ | PROFINET, ১০০ এমবিট/সেকেন্ড, ২ পোর্ট সুইচ |
| ডিপি মাস্টার (সর্বোচ্চ স্লেভ) | 124 |
| PROFINET ভূমিকা | আইও নিয়ামক + আইও ডিভাইস |
| সক্রিয় সংযোগ | মোট ১৬ |
| বিট অপারেশন গতি | 0.05 μs |
| ডেটা মেমোরি (RAM) | 128 কেবি |
| পতাকা/টাইমার/মিটার | ২ কেবি / ২৫৬ / ২৫৬ |
| সরবরাহ ভোল্টেজ | ২৪ ভোল্ট ডিসি |
| ওজন | 0.38 কেজি |
CPU 315-2 PN/DP এর ইন্টারফেস 1 MPI এবং PROFIBUS DP উভয়ই পরিচালনা করে এবং PROFIBUS DP মোড দুটি পৃথক ভূমিকায় চালিত হতে পারে যা একটি সিস্টেম ডিজাইনে একসাথে বিদ্যমান থাকতে পারেঃ
ডিপি ম্যানেজার:সিপিইউ সর্বোচ্চ ১২৪ টি প্রোফিবাস ডিপি দাসের সাথে চক্রীয় ডেটা বিনিময় শুরু করে I I / O মডিউল (ET 200M, ET 200S, ET 200B), ড্রাইভ (SINAMICS, SIMODRIVE, তৃতীয় পক্ষের ইনভার্টার), যন্ত্র,এবং অন্য কোন PROFIBUS DP slave.
মাস্টার হিসাবে, সিপিইউ বাস টাইমিংয়ের মালিক, ঠিকানা বরাদ্দ করে এবং প্রতিটি ডিপি বাস চক্রের প্রতিটি দাসের প্রক্রিয়া ডেটা দিয়ে চক্র করে।
প্রোফিবাসের সর্বোচ্চ ডাটা রেট ১২ এমবিট/সেকেন্ড।
ডিপি স্লেভ (বিভক্ত গোয়েন্দা):সিপিইউ একই সাথে একটি উচ্চ স্তরের মাস্টারের জন্য PROFIBUS DP দাস হিসাবে কাজ করতে পারে। এই কনফিগারেশনে,সিপিইউর I/O মেমরির একটি অংশকে ডিপি স্লেভ ইন্টারফেস হিসেবে ম্যাপ করা হয় ∙ একটি মাস্টার কন্ট্রোলার সিপিইউকে কমান্ড দিতে এবং অবস্থা রিপোর্ট গ্রহণ করতে এই মেমরি এলাকাগুলি পড়ে এবং লিখে।, যখন সিপিইউ স্বাধীনভাবে তার নিজস্ব প্রোগ্রাম চালায়।
এটি হল "বিতরণকৃত বুদ্ধিমত্তা" মডেল: একটি উৎপাদন লাইনে একাধিক বুদ্ধিমান সিপিইউ নোড, প্রতিটি মেশিনের নিজস্ব বিভাগ পরিচালনা করে,PROFIBUS DP স্লেভ ইন্টারফেসের মাধ্যমে একটি তত্ত্বাবধায়ক মাস্টার দ্বারা সমন্বিত.
প্রোফিনেট ইন্টারফেস একইভাবে মাস্টার (আইও কন্ট্রোলার) এবং স্লেভ (আইও ডিভাইস) উভয় ভূমিকা সমর্থন করেঃ
আইও কন্ট্রোলার:সিপিইউ প্রোফিনেট আইও ডিভাইসগুলি নিয়ন্ত্রণ করে, বিতরণকৃত I/O স্টেশন, নিরাপত্তা I/O মডিউল, প্রোফিনেট-সমর্থিত ড্রাইভগুলি, চক্রীয় প্রক্রিয়া ডেটা বিনিময় করে।
আইও কন্ট্রোলার নিয়ন্ত্রণ প্রোগ্রামে ব্যবহারের জন্য সিপিইউর প্রসেস ইমেজে I/O ডেটা বিতরণ করে।
আইও ডিভাইস (ভাগ করা ডিভাইস):সিপিইউটি অন্য আইও কন্ট্রোলারের কাছে একটি প্রোফিনেট আইও ডিভাইস হিসাবে উপস্থিত হয়, যার নিজস্ব মেমরির একটি সংজ্ঞায়িত অঞ্চল আইও ডিভাইস ইন্টারফেস হিসাবে ম্যাপ করা হয়।এটি একটি পর্যবেক্ষণ PROFINET IO নিয়ামক একাধিক CPU সমন্বয় যেখানে শ্রেণীবিভাগ নিয়ন্ত্রণ স্থাপত্য সক্ষম, যার প্রত্যেকটি নিজস্ব স্থানীয় I/O পরিচালনা করে এবং একটি IO নিয়ামক হিসাবে চালিত হয়।
শেয়ার্ড ডিভাইস ফাংশনের জন্য সিপিইউকে ফার্মওয়্যার সংস্করণ V5.3 বা তার পরে থাকতে হবে।
সিপিইউ 315-2 পিএন / ডিপি তার এক্সিকিউটেবল প্রোগ্রামটি ওয়ার্ক মেমরিতে (384 কেবি ইন্টিগ্রেটেড র্যাম) এবং তার সংরক্ষিত প্রোগ্রামটি লোড মেমরিতে সংরক্ষণ করে।
এই সিপিইউর লোড মেমরিটি কেবল মাইক্রো মেমরি কার্ড (এমএমসি) ¢ একটি সিমেন্স-প্রতিষ্ঠিত ফ্ল্যাশ মেমরি কার্ড দ্বারা সরবরাহ করা হয় যা সিপিইউর সামনের মুখের ডেডিকেটেড এমএমসি স্লটে প্লাগ করে।এমএমসি সিপিইউর সাথে অন্তর্ভুক্ত নয় এবং পৃথকভাবে অর্ডার করা উচিত.
এমএমসি তিনটি কার্য সম্পাদন করেঃ এটি ব্যবহারকারী প্রোগ্রাম সংরক্ষণ করে যা পাওয়ার-আপের সময় কাজের মেমরিতে অনুলিপি করা হয়; এটি হার্ডওয়্যার আপডেটের জন্য সিপিইউ ফার্মওয়্যার রাখে;এবং এটি একটি ডেটা সংরক্ষণ মাধ্যম হিসাবে কাজ করে ¢ এমএমসিতে সংরক্ষিত ডেটা (স্টেপ 7 এর ধরে রাখার ফাংশন বা সুস্পষ্ট এস 7 ডেটা সেভ অপারেশনগুলির মাধ্যমে) ব্যাটারির প্রয়োজন ছাড়াই পাওয়ার চক্রগুলি বেঁচে থাকে.
ডিফল্টরূপে সিপিইউতে ব্যাটারি নেই, যার অর্থ অ-অস্থির স্টোরেজের জন্য সংরক্ষণযোগ্য ডেটা আচরণ এমএমসির উপর নির্ভর করে।
এমএমসির আকার ৬৪ কেবি থেকে ৮ এমবি পর্যন্ত এবং উপযুক্ত আকার ব্যবহারকারীর প্রোগ্রামের দৈর্ঘ্য এবং কোনও ডেটা স্টোরেজ প্রয়োজনীয়তার উপর নির্ভর করে।
একটি সিপিইউ 315-2 পিএন/ডিপি একটি জটিল মাল্টি-অক্ষ মেশিন প্রোগ্রাম চালাচ্ছে যার বড় ডেটা ব্লকগুলির জন্য 512 কেবি বা 2 এমবি এমএমসি প্রয়োজন হতে পারে।
সিপিইউ ৩১৫২ পিএন/ডিপি সিম্যাটিক স্টেপ ৭ প্রফেশনাল (ক্লাসিক) বা টিআইএ পোর্টাল ভি১৩ এবং পরবর্তী সংস্করণ ব্যবহার করে কনফিগার এবং প্রোগ্রাম করা হয়।
সমস্ত স্ট্যান্ডার্ড আইইসি 61131-3 প্রোগ্রামিং ভাষা সমর্থিতঃ
এলএডি (লেডার ডায়াগ্রাম)এবংFBD (ফাংশন ব্লক ডায়াগ্রাম)ডিসক্রিট লজিক প্রোগ্রামিংয়ের জন্য গ্রাফিকাল ভাষা, উভয়ই বৈদ্যুতিক স্কিমেটিক ব্যাকগ্রাউন্ডের ইঞ্জিনিয়ারদের কাছে পরিচিত।
এসটিএল (বিজ্ঞপ্তি তালিকা)একটি টেক্সট ভিত্তিক নিম্ন স্তরের ভাষা যা সময়-সমালোচনামূলক রুটিনের জন্য সবচেয়ে দক্ষ এক্সিকিউটেবলের জন্য কম্পাইল করে।
এসসিএল (স্ট্রাকচারড কন্ট্রোল ল্যাঙ্গুয়েজ)জটিল গাণিতিক এবং অ্যালগরিদমের জন্য একটি পাস্কাল-উত্পাদিত উচ্চ-স্তরের ভাষা।
সিএফসি (কন্টিনিউম ফাংশন চার্ট)একটি গ্রাফিক্যাল সংযোগ ভিত্তিক প্রোগ্রামিং পরিবেশ প্রদান করে যা ক্রমাগত নিয়ন্ত্রণ এবং ড্রাইভ সমন্বয় জন্য উপযুক্ত।
গ্রাফট্রানজিশন শর্তের সাথে ধাপে ধাপে মেশিনের ক্রমগুলির জন্য ক্রমিক ফাংশন চার্ট প্রোগ্রামিং সমর্থন করে।
CPU এছাড়াও সমর্থন করেব্লক গোপনীয়তা (এনক্রিপশন)S7 ব্লক গোপনীয়তার মাধ্যমে, যা প্রোগ্রাম ডেভেলপারদের FB/FC/DB ব্লকগুলি এনক্রিপ্ট করা আকারে বিতরণ করার অনুমতি দেয়, যা CPU-তে চলমান কিন্তু শেষ ব্যবহারকারী দ্বারা পাঠযোগ্য নয়,মালিকানাধীন নিয়ন্ত্রণ অ্যালগরিদম রক্ষা.
প্রশ্ন 1: সিপিইউতে একটি মাইক্রো মেমোরি কার্ডের প্রয়োজন হয়। সাধারণ অ্যাপ্লিকেশনগুলির জন্য কোন আকারের এমএমসি উপযুক্ত?
এমএমসির আকার মূলত ব্যবহারকারীর প্রোগ্রামের আকারের উপর নির্ভর করে এবং কার্ডে ডেটা স্টোরেজ পরিকল্পনা করা হয় কিনা। একটি 128 কেবি এমএমসি 50 ~ 80 কেবি পরিসরে সাধারণ মেশিন প্রোগ্রামগুলিকে সামঞ্জস্য করে।বড় ডেটা ব্লক সহ প্রোগ্রাম, বিস্তৃত ফাংশন লাইব্রেরি, অথবা মাল্টি-অক্ষ সমন্বয় জন্য OB/FC/FB সংগ্রহ 512KB বা তার বেশি প্রয়োজন হতে পারে।
এমএমসির আকার প্রোগ্রামের এক্সিকিউশন গতিতে কোন প্রভাব ফেলে না ️ ওয়ার্ক মেমরি (384KB) রানটাইম প্রোগ্রামের আকারকে সীমাবদ্ধ করে, এমএমসি নয়।একটি ২ এমবি বা ৪ এমবি এমএমসি খরচ জরিমানা ছাড়াই প্রোগ্রাম বৃদ্ধির জন্য আরামদায়ক মার্জিন প্রদান করে, কারণ দামের পার্থক্য খুবই সামান্য।
প্রশ্ন ২ঃ একটি বিদ্যমান সিস্টেমে CPU 315-2 PN/DP একটি CPU 315-2 DP (প্রফিনেট ছাড়াই) প্রতিস্থাপন করতে পারে?
হ্যাঁ, হার্ডওয়্যার বিবেচনার সাথে। সিপিইউ 315-2 পিএন/ডিপি শারীরিকভাবে একই S7-300 রেল স্লট অন্যান্য সিপিইউ 315 রূপের সাথে ফিট করে।
ইন্টারফেস 1 এ PROFIBUS DP মাস্টার ফাংশন সামঞ্জস্যপূর্ণ ¢ প্রতিস্থাপিত CPU থেকে বিদ্যমান PROFIBUS DP কনফিগারেশন আমদানি করা যেতে পারে।PROFINET ইন্টারফেস 2 অতিরিক্ত এবং PROFIBUS কনফিগারেশনের সাথে দ্বন্দ্ব নেই. প্রধান সামঞ্জস্যতা চেক ফার্মওয়্যার এবং STEP 7 সংস্করণঃ -2EH14 সম্পূর্ণ কার্যকারিতা জন্য STEP 7 V5.5 SP4 বা তার পরে প্রয়োজন।
প্রতিস্থাপিত সিপিইউ থেকে বিদ্যমান এমএমসি মূল্যায়ন করা উচিত যদি এটিতে একটি সামঞ্জস্যপূর্ণ ফার্মওয়্যার সংস্করণ থাকে এবং ব্যবহারকারী প্রোগ্রামটি ফিট হয় তবে এটি স্থানান্তর করা যেতে পারে; অন্যথায় একটি নতুন এমএমসি প্রস্তাবিত।
প্রশ্ন ৩ঃ আইও কন্ট্রোলার হিসেবে সিপিইউ ৩১৫-২ পিএন/ডিপি কতটি প্রোফিনেট আইও ডিভাইস নিয়ন্ত্রণ করতে পারে?
আইও কন্ট্রোলার প্রতি প্রোফিনেট আইও ডিভাইসের সঠিক সর্বাধিক সংখ্যা সিপিইউ ফার্মওয়্যার সংস্করণ এবং চক্রীয় আইও ডেটার মোট পরিমাণ দ্বারা নির্ধারিত হয়।
সিপিইউ 315-2 পিএন/ডিপি একযোগে সমস্ত প্রোটোকল জুড়ে 16 টি পর্যন্ত সক্রিয় সংযোগ সমর্থন করে (টিসিপি/আইপি, আইএসও-অন-টিসিপি এবং ইউডিপি সহ) । প্রোফিনেট আইও সংযোগগুলি এই পুল থেকে খরচ করে।
ব্যবহারিকভাবে, 10 ′′ 20 PROFINET IO ডিভাইস (ET 200SP স্টেশন, ড্রাইভ) সহ ইনস্টলেশনগুলি সঠিক সংযোগ পরিকল্পনা সহ CPU এর ক্ষমতার মধ্যে রয়েছে।আরও প্রোফিনেট আইও নোড প্রয়োজন এমন ইনস্টলেশনের জন্য, CPU 319-3 PN/DP মূল্যায়ন করা উচিত।
প্রশ্ন ৪ঃ সিপিইউতে একটি ইন্টিগ্রেটেড ওয়েব সার্ভার রয়েছে। এটি কোন তথ্য প্রকাশ করে?
ইন্টিগ্রেটেড ওয়েব সার্ভার একটি ব্রাউজার-অ্যাক্সেসযোগ্য ডায়াগনস্টিক ইন্টারফেস সরবরাহ করে যা সিপিইউর অবস্থা প্রদর্শন করে (অপারেশন মোড, স্ক্যান চক্রের সময়, ফার্মওয়্যার সংস্করণ),S7-300 র্যাক এবং এর I/O মডিউলের জন্য মডিউল ডায়াগনস্টিক, এবং সক্রিয় যোগাযোগ সংযোগ।
কাস্টম ইউজার-সংজ্ঞায়িত ওয়েব পেজগুলি ডেডিকেটেড এইচএমআই হার্ডওয়্যারের প্রয়োজন ছাড়াই একটি ব্রাউজারে প্রক্রিয়া মান, অ্যালার্ম স্টেট বা উত্পাদন ডেটা প্রদর্শন করতে STEP 7 এর মাধ্যমে ওয়েব সার্ভারে স্থাপন করা যেতে পারে।
ওয়েব সার্ভারে PROFINET ইন্টারফেসের আইপি ঠিকানা দিয়ে অ্যাক্সেস করা হয় এবং স্ট্যান্ডার্ড ওয়েব ব্রাউজারের বাইরে অ্যাক্সেস পিসিতে অতিরিক্ত সফ্টওয়্যার ইনস্টলেশন প্রয়োজন হয় না।
Q5: -0AB0 এবং CPU 315-2 PN/DP এর সম্ভাব্য পূর্ববর্তী হার্ডওয়্যার সংশোধনগুলির মধ্যে পার্থক্য কী?
সিমেন্স সম্পূর্ণ সফ্টওয়্যার সামঞ্জস্য বজায় রেখে শারীরিক হার্ডওয়্যারে ইঞ্জিনিয়ারিং পরিবর্তনগুলি ট্র্যাক করতে হার্ডওয়্যার সংশোধন চিঠিগুলি (অর্ডার নম্বরটির শেষ অংশ, উদাহরণস্বরূপ, -0AB0) ব্যবহার করে।
CPU 315-2 PN/DP এর -0AB0 সংশোধনটি পূর্ববর্তী সংশোধনীগুলির তুলনায় উপাদান-স্তরের আপডেটগুলি অন্তর্ভুক্ত করে।
ব্যবহারকারীর দৃষ্টিকোণ থেকে, CPU 315-2 PN/DP এর সমস্ত হার্ডওয়্যার রিভিউ কার্যকরীভাবে অভিন্ন এবং সফ্টওয়্যার-সামঞ্জস্যপূর্ণ। যে কোনও হার্ডওয়্যার রিভিউতে একই STEP 7 প্রকল্প চালানো হয়।
সিমেন্স পণ্য পরিবর্তন বিজ্ঞপ্তি সিস্টেমে (পিসিএন) হার্ডওয়্যার পরিবর্তনগুলি নথিভুক্ত করে, তবে এই পরিবর্তনগুলি ব্যবহারকারীর কনফিগারেশন বা প্রোগ্রামকে প্রভাবিত করে না।
