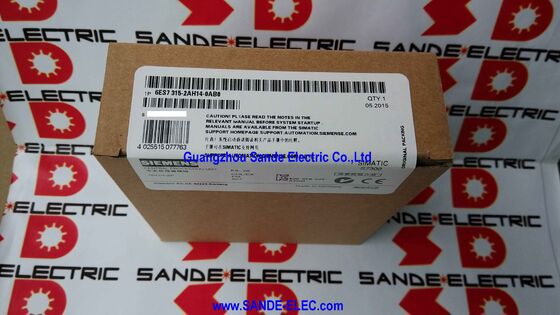

এমপিআই ইন্টারফেস সহ সিপিইউ 6ES7315-2AH14-0AB0 6ES7 315-2AH14-0AB0 6ES7315-2AH14-OABO

সিমেন্স ৬ইএস৭৩১৫-২এএইচ১৪-০এবি০∙ সিমেটিক এস৭-৩০০ সিপিইউ ৩১৫-২ ডিপি ∙ ২৫৬কেবি / এমপিআই + প্রোফিবাস ডিপি মাস্টার/ডিভাইস / আইসোক্রোন মোড / এফডব্লিউ ভি৩.৩ / রিপেয়ার

যেখানে সিপিইউ ৩১৫-২ ডিপি বসে ০ স্ট্যান্ডার্ড এবং হাই-এন্ডের মধ্যে

সিপিইউ ৩১৫-২ ডিপি এস৭-৩০০ সিপিইউ পরিবারের উত্পাদনশীল মধ্য-উপরের পরিসরে রয়েছে। এটি ২৫৬ কেবিতে সিপিইউ ৩১৪ (৯৬ কেবি) এর দ্বিগুণ ওয়ার্কিং মেমরি সরবরাহ করে,বৃহত্তর ডেটা কাঠামোর সাথে আরও জটিল প্রোগ্রামগুলিকে সামঞ্জস্য করা, আরও বিস্তৃত অ্যালার্ম হ্যান্ডলিং, এবং একাধিক মেশিন ফাংশন ব্লকগুলি একই S7-300 র্যাক আর্কিটেকচারের মধ্যে রয়েছে। এটি একটি উচ্চ-শেষের মাল্টি-ইন্টারফেস সিপিইউ নয় (যা সিপিইউ 317 বা 319 হবে),কিন্তু অধিকাংশ শিল্প মেশিন এবং প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশন যে PROFIBUS ডিপি ক্ষেত্র ডিভাইস যোগাযোগ প্রয়োজন, এটি সঠিক আকারের পছন্দ।

সংজ্ঞায়িত বৈশিষ্ট্যটি দ্বিতীয় ইন্টারফেসঃ একটি ইন্টিগ্রেটেড PROFIBUS DP মাস্টার / ডিভাইস পোর্ট। একটি DP মাস্টার হিসাবে, CPU 315-2 DP সরাসরি PROFIBUS IO স্টেশন (ET 200M, ET 200S, ড্রাইভ,সিপিইউ থেকে পৃথক সিপি 342-5 যোগাযোগ মডিউলের প্রয়োজন ছাড়াই. ডিপি ইন্টারফেসের আইসোক্রোন মোড পিএলসি স্ক্যান চক্রকে প্রোফিবাস ডিপি বাস চক্রের সাথে সিঙ্ক্রোনাইজ করে,সমন্বিত গতি নিয়ন্ত্রণ এবং উচ্চ গতির পরিমাপ অ্যাপ্লিকেশনের জন্য নির্ধারক ডেটা অধিগ্রহণ সক্ষম.

মূল বৈশিষ্ট্যাবলী

অ্যাপ্লিকেশন দৃশ্যকল্প

মেশিন টুল এবং উৎপাদন সেল নিয়ন্ত্রণঃ256 কেবি মেমরি একাধিক অক্ষ, টুল ম্যানেজমেন্ট ডাটাবেস এবং পিএলসি-ভিত্তিক রেসিপি লজিক সহ জটিল সিকোয়েন্সিং পরিচালনা করে।PROFIBUS ডিপি মাস্টার সরাসরি একটি সিপি মডিউল একটি র্যাক স্লট খরচ ছাড়া দূরবর্তী I / O স্টেশন এবং ড্রাইভ নিয়ামক সংযোগ করে.

PROFIBUS এর মাধ্যমে বিতরণকৃত I/O:মেশিন বিভাগে ET 200M এবং ET 200S রিমোট স্টেশনগুলি CPU 315-2 DP এর DP পোর্টে সংযুক্ত হয়। ফিল্ড ওয়্যারিং প্রতিটি মেশিন বিভাগে স্থানীয় থাকে; শুধুমাত্র PROFIBUS ক্যাবলটি CPU র্যাকে ফিরে চলে।

আইসোক্রোন মোড সহ সমন্বিত গতিঃএমন অ্যাপ্লিকেশনের জন্য যেখানে মেশিন চক্রের একটি সুনির্দিষ্ট পর্যায়ে সেন্সর ডেটা সংগ্রহ করতে হবে
