| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6ES7314-6EH04-0AB0 |

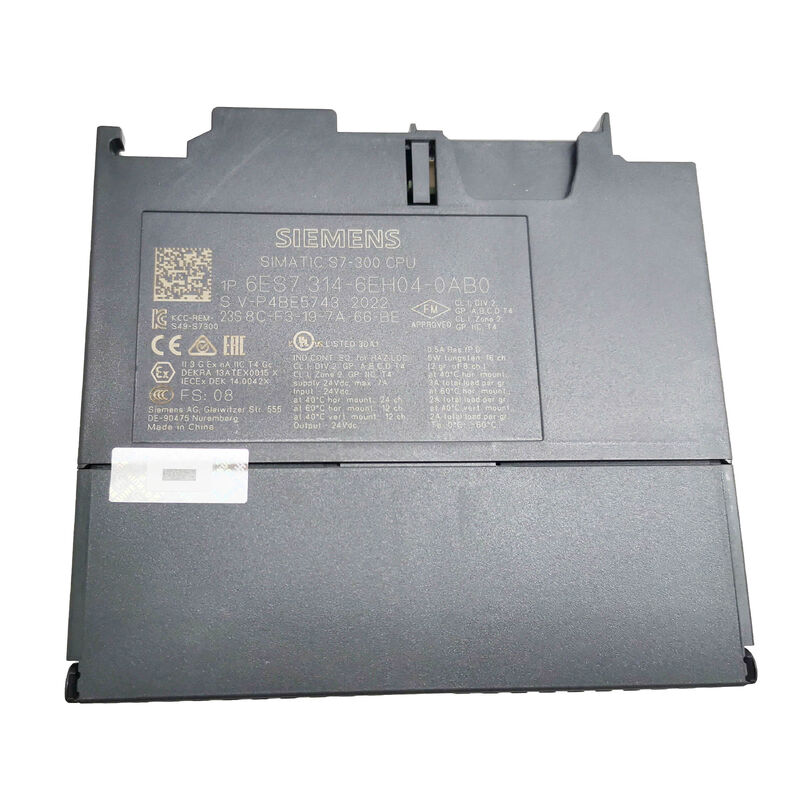

The 6ES7314-6EH04-0AB0 একটি SIMATIC S7-300 CPU 314C-2 PN/DP কমপ্যাক্ট সিপিইউ যা কন্ট্রোল সিস্টেমের জন্য তৈরি করা হয়েছে যেখানে স্থানীয় I/O, অ্যানালগ প্রসেসিং, দ্রুত গণনার ক্ষমতা এবং একটি কেন্দ্রীয় প্রসেসরে ইথারনেট যোগাযোগের প্রয়োজন।
Siemens এই মডেলটিকে বর্ণনা করে 192 KB ওয়ার্ক মেমরি, 24 ডিজিটাল ইনপুট, 16 ডিজিটাল আউটপুট, 4 অ্যানালগ ইনপুট, 2 অ্যানালগ আউটপুট, 1 Pt100 ইনপুট, 60 kHz-এ 4 হাই-স্পিড কাউন্টার, একটি 12 Mbit/s-এ MPI/DP ইন্টারফেস, এবং এই সিপিইউ-এর জন্য একটি ইন্টিগ্রেটেড 2-পোর্ট সুইচ সহ PROFINET ইন্টারফেস এর প্রয়োজনীয়তা।
Siemens আরও তালিকাভুক্ত করে একটি ইন্টিগ্রেটেড 24 V DC পাওয়ার সাপ্লাই, 2 × 40-পোল ফ্রন্ট কানেক্টর, এবং এই সিপিইউ-এর জন্য একটি মাইক্রো মেমরি কার্ডের প্রয়োজনীয়তা।
এই হার্ডওয়্যার প্রোফাইলটি CPU 314C-2 PN/DP-কে কমপ্যাক্ট কিন্তু কার্যকরীভাবে ঘন অটোমেশন প্যানেলের জন্য একটি শক্তিশালী অবস্থানে রাখে। এটি একটি S7-300 CPU বডির মধ্যে লজিক কন্ট্রোল, স্থানীয় সিগন্যাল হ্যান্ডলিং, নেটওয়ার্ক কমিউনিকেশন এবং ডেডিকেটেড মেশিন-সাইড ফিচারগুলিকে একত্রিত করে।
ব্যবহারিক ক্যাবিনেট ব্যবহারের ক্ষেত্রে, এটি একাধিক পৃথক সিগন্যাল মডিউলের প্রয়োজনীয়তা হ্রাস করে যখন মেশিনটি ইতিমধ্যেই 314C ক্লাসের কমপ্যাক্ট-সিপিইউ কাঠামোর সাথে খাপ খায়। Siemens S7-300 পরিবারের মধ্যে প্রতিস্থাপন হার্ডওয়্যার হিসাবে এই নির্দিষ্ট পার্ট নম্বরটিকেও চিহ্নিত করে।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | 6ES7314-6EH04-0AB0 |
| প্রস্তুতকারক | Siemens |
| পণ্যের প্রকার | SIMATIC S7-300 CPU 314C-2 PN/DP কমপ্যাক্ট সিপিইউ |
| ওয়ার্ক মেমরি | 192 KB |
| ডিজিটাল ইনপুট | 24 |
| ডিজিটাল আউটপুট | 16 |
| অ্যানালগ ইনপুট | 4 |
| অ্যানালগ আউটপুট | 2 |
| অতিরিক্ত ইনপুট | 1 Pt100 |
| হাই-স্পিড কাউন্টার | 4 × 60 kHz |
| প্রথম ইন্টারফেস | MPI/DP, 12 Mbit/s |
| দ্বিতীয় ইন্টারফেস | ইথারনেট PROFINET, 2-পোর্ট সুইচ |
| পাওয়ার সাপ্লাই | ইন্টিগ্রেটেড 24 V DC |
| ফ্রন্ট কানেক্টর | 2 × 40-পোল |
| মেমরি কার্ড | মাইক্রো মেমরি কার্ড প্রয়োজন |
এই সিপিইউ কমপ্যাক্ট মেশিন অটোমেশন, OEM কন্ট্রোল প্যানেল, হ্যান্ডলিং সিস্টেম, প্যাকেজিং সরঞ্জাম, এবং অন্যান্য S7-300 ইনস্টলেশনের জন্য উপযুক্ত যেখানে কন্ট্রোলারের কেন্দ্রীয় লজিককে একটি উল্লেখযোগ্য অনবোর্ড I/O মিশ্রণের সাথে একত্রিত করতে হয়।
অন্তর্নির্মিত অ্যানালগ চ্যানেল, Pt100 ক্ষমতা এবং হাই-স্পিড কাউন্টারগুলি এটিকে মেশিনগুলিতে বিশেষভাবে উপযোগী করে তোলে যেগুলির সরাসরি সিগন্যাল হ্যান্ডলিং এবং দ্রুত গণনার প্রয়োজন হয়, অবিলম্বে একটি বিস্তৃত মডিউল সেটে প্রসারিত না করে।
ইন্টিগ্রেটেড 2-পোর্ট সুইচ সহ এর PROFINET ইন্টারফেস একটি প্রতিষ্ঠিত S7-300 আর্কিটেকচারের মধ্যে আধুনিক নেটওয়ার্ক ইন্টিগ্রেশনকেও সমর্থন করে।
যাচাই করার মূল বিষয়গুলি হল CPU 314C-2 PN/DP পদবি, 192 KB ওয়ার্ক মেমরি, সঠিক অনবোর্ড I/O মিশ্রণ, PROFINET + MPI/DP ইন্টারফেস কাঠামো, এবং 2 × 40-পোল ফ্রন্ট কানেক্টর এবং একটি মাইক্রো মেমরি কার্ড এর প্রয়োজনীয়তা।
এই বৈশিষ্ট্যগুলি নির্ধারণ করে যে ইউনিটটি মূল ইনস্টল করা S7-300 কনফিগারেশনের সাথে মেলে কিনা।
প্রশ্ন ১: 6ES7314-6EH04-0AB0 কোন ধরণের সিপিইউ?
এটি একটি SIMATIC S7-300 CPU 314C-2 PN/DP কমপ্যাক্ট সিপিইউ। Siemens এটিকে একটি কমপ্যাক্ট প্রসেসর হিসাবে শ্রেণীবদ্ধ করে যার মধ্যে ইন্টিগ্রেটেড ডিজিটাল এবং অ্যানালগ I/O, অনবোর্ড হাই-স্পিড কাউন্টার, MPI/DP কমিউনিকেশন এবং PROFINET নেটওয়ার্কিং রয়েছে।
এর মানে হল এটি কেবল একটি কেন্দ্রীয় সিপিইউ নয় যার কোনও স্থানীয় সংকেত নেই; এটি একটি কন্ট্রোলার যার উল্লেখযোগ্য অনবোর্ড প্রসেস কানেক্টিভিটি রয়েছে।
প্রশ্ন ২: এই সিপিইউ কেন একটি স্ট্যান্ডার্ড নন-কমপ্যাক্ট S7-300 সিপিইউ থেকে আলাদা?
এই মডেলে উল্লেখযোগ্য অনবোর্ড হার্ডওয়্যার রয়েছে যা স্ট্যান্ডার্ড কেন্দ্রীয় সিপিইউগুলি প্রায়শই একই ফর্মে সরবরাহ করে না।
Siemens তালিকাভুক্ত করে 24 DI, 16 DO, 4 AI, 2 AO, 1 Pt100, এবং 4 হাই-স্পিড কাউন্টার সিপিইউ-এর মধ্যেই।
এটি মেশিন ডিজাইনে গুরুত্বপূর্ণ কারণ কন্ট্রোলার প্রতিটি ফাংশনের জন্য পৃথক মডিউল যোগ না করেই সংকেত এবং গণনার কাজের বেশিরভাগ অংশ কভার করতে পারে।
প্রশ্ন ৩: 2-পোর্ট সুইচ সহ PROFINET ইন্টারফেসের গুরুত্ব কী?
এটি সিপিইউ-কে কমপ্যাক্ট S7-300 ফর্ম্যাট বজায় রেখে ইথারনেট-ভিত্তিক অটোমেশন নেটওয়ার্কগুলিতে সরাসরি অংশগ্রহণ করতে দেয়।
অন্তর্নির্মিত 2-পোর্ট সুইচ প্রকাশিত হার্ডওয়্যার কাঠামোর অংশ, যা মেশিন নেটওয়ার্কটি ইতিমধ্যেই এই সিপিইউ এবং এর ইন্টিগ্রেটেড PROFINET সংযোগের চারপাশে ডিজাইন করা হলে দরকারী।
একই যোগাযোগ বিন্যাস বজায় রাখা প্রতিস্থাপন কাজের জন্য গুরুত্বপূর্ণ।
প্রশ্ন ৪: মাইক্রো মেমরি কার্ডের প্রয়োজনীয়তা কেন গুরুত্বপূর্ণ?
Siemens স্পষ্টভাবে উল্লেখ করে যে এই সিপিইউ-এর জন্য একটি মাইক্রো মেমরি কার্ড প্রয়োজন। এই প্রয়োজনীয়তা ইনস্টল করা হার্ডওয়্যার কনফিগারেশনের অংশ এবং স্টার্টআপ বা প্রতিস্থাপনের আগে নিশ্চিত করা উচিত।
এটি একটি মূল সামঞ্জস্যপূর্ণ পয়েন্ট, একটি ঐচ্ছিক আনুষঙ্গিক বিবরণ নয়।
প্রশ্ন ৫: অর্ডার করার আগে কী পরীক্ষা করা উচিত?
ইনস্টল করা পার্ট নম্বর নিশ্চিত করুন, যাচাই করুন যে মেশিনটির CPU 314C-2 PN/DP প্রয়োজন, অনবোর্ড I/O প্রয়োজনীয়তাগুলি পরীক্ষা করুন এবং নিশ্চিত করুন যে বিদ্যমান সিস্টেম একই MPI/DP, PROFINET, ফ্রন্ট কানেক্টর, এবং মাইক্রো মেমরি কার্ড কাঠামোর উপর নির্ভর করে।
এই আইটেমগুলি নির্ধারণ করে যে প্রতিস্থাপনটি মূল কন্ট্রোলার ভূমিকার সাথে মেলে কিনা।
