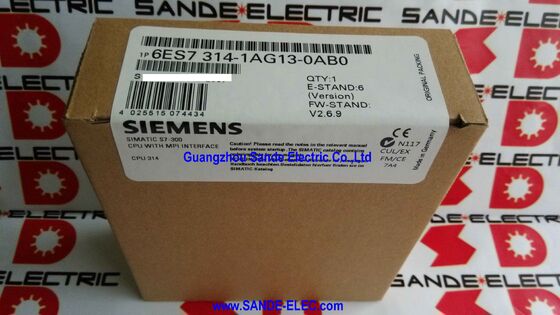

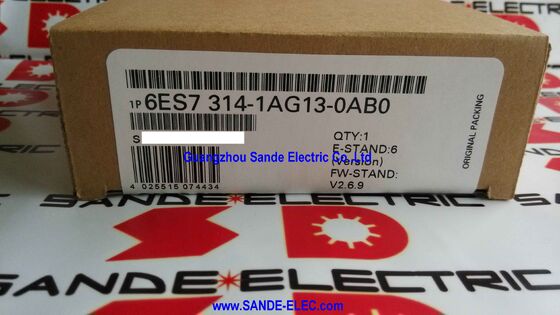

এমপিআই ইন্টারফেস সহ সিম্যাটিক সিপিইউ 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

সিমেন্স 6ES7314-1AG13-0AB0 | SIMATIC S7-300 CPU 314 — 96KB ওয়ার্ক মেমরি / MPI / ইন্টিগ্রেটেড 24V DC সাপ্লাই / মাইক্রো মেমরি কার্ড প্রয়োজনীয় / অতিরিক্ত অংশ

CPU 314 — মিড-রেঞ্জ S7-300 ওয়ার্কহরস

CPU 314 SIMATIC S7-300 CPU পরিসরের উত্পাদনশীল মাঝামাঝি দখল করে। এটির নীচে কম্প্যাক্ট অ্যাপ্লিকেশনের জন্য ছোট মেমরির ক্ষমতা সহ এন্ট্রি-লেভেল CPU 312 এবং CPU 313 বসে আছে; এর উপরে রয়েছে উচ্চ-কার্যক্ষমতা সম্পন্ন CPU 315 এবং 317 ভেরিয়েন্ট যেখানে বড় স্মৃতি এবং PROFIBUS DP ইন্টারফেস রয়েছে। CPU 314 এর 96KB ওয়ার্ক মেমরি এবং MPI-শুধুমাত্র যোগাযোগ প্রোফাইল এটিকে সুনির্দিষ্টভাবে স্থাপন করে যেখানে সিমেন্স এটি ডিজাইন করেছে: মাঝারি জটিলতার মডুলার র্যাক-ভিত্তিক নিয়ন্ত্রণ ব্যবস্থা যেখানে প্রোগ্রামটি 96KB-এর মধ্যে আরামদায়কভাবে ফিট করে এবং সমস্ত নেটওয়ার্ক যোগাযোগ MPI ইন্টারফেসের মাধ্যমে চলে — প্রোগ্রামিং টার্মিনাল, HMI ডেটা সংযোগ, এবং আন্তঃ-CPU।

কমপ্যাক্ট S7-300 CPUs (CPU 312C, CPU 313C, CPU 314C-2) থেকে ভিন্ন যা সরাসরি CPU হাউজিং-এ অনবোর্ড ডিজিটাল এবং অ্যানালগ I/O চ্যানেলগুলিকে একীভূত করে, CPU 314 হল একটি বিশুদ্ধ প্রক্রিয়াকরণ মডিউল। সমস্ত I/O S7-300 র্যাকে পৃথক সংকেত মডিউল দ্বারা পরিচালিত হয়। এটি মধ্য-আকারের মেশিন নিয়ন্ত্রণ, প্রক্রিয়া সমর্থন প্যানেল এবং ইউটিলিটি অটোমেশন সিস্টেমের জন্য আদর্শ মডুলার আর্কিটেকচার যেখানে I/O গণনা এবং টাইপ ইনস্টল করা সংকেত মডিউল দ্বারা সংজ্ঞায়িত করা হয়, CPU-তে যা তৈরি করা হয়েছে তার দ্বারা নয়।

কী স্পেসিফিকেশন

MPI — ইন্টারফেস যা S7-300 ইঞ্জিনিয়ারিংকে সংজ্ঞায়িত করে

MPI (মাল্টি-পয়েন্ট ইন্টারফেস) হল CPU 314 এর বাইরের বিশ্বের সাথে যোগাযোগের সংযোগ। 12 Mbit/s পর্যন্ত এবং প্রতি সেগমেন্টে 32 নোডের জন্য সমর্থন সহ, MPI STEP 7 প্রোগ্রাম আপলোড/ডাউনলোডের জন্য প্রোগ্রামিং টার্মিনাল (PG/PC) সংযোগ, অপারেটর স্ক্রীন ডেটার জন্য HMI প্যানেল (OP/TP) সংযোগ এবং CPU-টু-CPU ডেটা বিনিময় (NetRead/NetWrite) C3000-এর মধ্যে আন্তঃসম্পর্কিত সিস্টেমের মধ্যে।

MPI PROFIBUS নয় - এটি একই শারীরিক RS-485 হার্ডওয়্যার ব্যবহার করে কিন্তু একটি ভিন্ন প্রোটোকল এবং একটি উল্লেখযোগ্যভাবে ছোট সর্বোচ্চ তারের দৈর্ঘ্য ব্যবহার করে। ইনস্টলেশনের জন্য যেখানে ফিল্ড ডিভাইস যোগাযোগের জন্য PROFIBUS DP প্রয়োজন, CPU 314-এর MPI-এর কনফিগারেশনের অর্থ হল DP মাস্টার কার্যকারিতা প্রদানের জন্য একটি CP 342-5 কমিউনিকেশন প্রসেসর অবশ্যই র্যাকে যোগ করতে হবে।

CPU 314-এর চারপাশে ডিজাইন করা ইনস্টলেশনগুলি ডিস্ট্রিবিউটেড র্যাক সম্প্রসারণের মাধ্যমে বা র্যাকের স্থানীয় S7-300 সিগন্যাল মডিউলগুলির মাধ্যমে সমস্ত ক্ষেত্র I/O পরিচালনা করে — শুধুমাত্র MPI-র নকশাটি অ্যাপ্লিকেশন সুযোগকে সংজ্ঞায়িত করে।

ইন্টিগ্রেটেড 24V ডিসি সরবরাহ — CPU-এর জন্য আলাদা PS 307 প্রয়োজন নেই

CPU 314-এ ইন্টিগ্রেটেড 24V DC সাপ্লাই সরাসরি 24V DC প্যানেল সাপ্লাই রেলের সাথে সংযোগ করে, PS 307 পাওয়ার সাপ্লাই মডিউলের AC-to-DC রূপান্তর থেকে স্বাধীন। CPU তার অপারেটিং শক্তি 24V DC থেকে ড্র করে — PS 307 এখনও র্যাক বাস ভোল্টেজ এবং ফিল্ড I/O মডিউল সরবরাহের জন্য প্রয়োজন, কিন্তু CPU নিজেই PS 307 এর রেল থেকে একটি পৃথক সংযোগের মাধ্যমে না হয়ে সরাসরি 24V DC সরবরাহ থেকে চালিত হয়।

FAQ

প্রশ্ন 1: CPU 314 এবং CPU 315-2 DP এর মধ্যে পার্থক্য কী এবং প্রতিটি কখন নির্দিষ্ট করা উচিত?

CPU 314-এ 96KB ওয়ার্ক মেমরি এবং MPI-শুধুমাত্র যোগাযোগ আছে — কোনো PROFIBUS DP মাস্টার নেই। CPU 315-2 DP-তে MPI ছাড়াও 128KB ওয়ার্ক মেমরি এবং একটি ইন্টিগ্রেটেড PROFIBUS DP মাস্টার/স্লেভ ইন্টারফেস রয়েছে। CPU 314 নির্দিষ্ট করুন যখন অ্যাপ্লিকেশনটি 96KB এর মধ্যে ফিট করে এবং সমস্ত ক্ষেত্র I/O স্থানীয় র্যাক মডিউল বা MPI-সংযুক্ত দূরবর্তী র্যাক সম্প্রসারণের মাধ্যমে হয়। CPU 315-2 DP (বা উচ্চতর) নির্দিষ্ট করুন যখন বিতরণকৃত I/O বা ড্রাইভ যোগাযোগের জন্য একটি PROFIBUS DP মাস্টার ইন্টারফেসের প্রয়োজন হয় — CPU 314 একটি পৃথক CP 342-5 যোগাযোগ মডিউল ছাড়া DP মাস্টার হিসাবে কাজ করতে পারে না।

Q2: CPU 314 কি অনবোর্ড I/O সহ একটি কমপ্যাক্ট CPU?

না। CPU 314 হল একটি বিশুদ্ধ র্যাক প্রসেসর — কোনো অনবোর্ড ডিজিটাল বা অ্যানালগ I/O চ্যানেল নেই। সমস্ত I/O আলাদা S7-300 সিগন্যাল মডিউল (SM) দ্বারা CPU-এর পাশাপাশি র্যাকে ইনস্টল করা হয়। কমপ্যাক্ট CPUs (CPU 314C-2 PN/DP, CPU 313C, ইত্যাদি) অনবোর্ড I/O একত্রিত করে; স্ট্যান্ডার্ড CPU 314 করে না। র্যাক লেআউট এবং ইনস্টল করা প্রোগ্রামের সমস্ত I/O ঠিকানাগুলি পৃথক সংকেত মডিউলগুলির উপর ভিত্তি করে।

প্রশ্ন 3: ব্যর্থ CPU 314-এর মাইক্রো মেমরি কার্ড কি সরাসরি প্রতিস্থাপন ইউনিটে ব্যবহার করা যেতে পারে?

হ্যাঁ — এটি আদর্শ প্রোগ্রাম পুনরুদ্ধার পদ্ধতি। সিস্টেম বন্ধ করুন, ব্যর্থ CPU থেকে MMC সরান, প্রতিস্থাপন CPU 314 এ ইনস্টল করুন, শক্তি পুনরুদ্ধার করুন। প্রতিস্থাপনের CPU প্রোগ্রামিং টার্মিনাল ছাড়াই শুরুতে MMC থেকে প্রোগ্রাম লোড করে। স্থানান্তর করার আগে নিশ্চিত করুন যে MMC অক্ষত আছে (কোন শারীরিক ক্ষতি নেই, ইলেক্ট্রোস্ট্যাটিক স্রাবের কোনো এক্সপোজার নেই)। হার্ডওয়্যার ত্রুটির সময় MMC ব্যর্থ CPU-তে থাকলে, প্রথম পাওয়ার-আপের পরে প্রোগ্রামটি সঠিকভাবে পড়া যাচাই করুন।

Q4: MPI নেটওয়ার্ক CPU 314 এর সাথে কতটি নোড সমর্থন করতে পারে?

MPI নেটওয়ার্ক 0-31 ঠিকানা সহ 32টি নোড পর্যন্ত সমর্থন করে। ঠিকানা 0 সাধারণত প্রোগ্রামিং টার্মিনালের জন্য সংরক্ষিত থাকে, ঠিকানা 2 CPU-এর জন্য। সংযুক্ত HMI প্যানেল, একই MPI সেগমেন্টে অন্যান্য S7-300 CPU, এবং প্রোগ্রামিং ডিভাইস প্রতিটি একটি নোড ঠিকানা দখল করে। MPI এর জন্য সর্বোচ্চ তারের দৈর্ঘ্য 187.5 kbit/s প্রতি সেগমেন্ট 50m; 12 Mbit/s এ রিপিটার ছাড়াই সর্বোচ্চ 50m। দীর্ঘ রানের জন্য, RS-485 রিপিটারগুলি নাগালের প্রসারিত করে।

প্রশ্ন 5: 6ES7314-1AG13-0AB0 কোথায় পাওয়া যায়?

সিমেন্সের খুচরা অংশ হিসেবে, সিমেন্স সার্ভিস চ্যানেল এবং সুপ্রতিষ্ঠিত S7-300 আফটারমার্কেটের মাধ্যমে — শিল্প অটোমেশন পার্টস ডিলার এবং পরীক্ষিত উদ্বৃত্ত সরবরাহকারী। AG13 এবং সংলগ্ন রিভিশনে CPU 314 হল বিশ্বব্যাপী সবচেয়ে ব্যাপকভাবে S7-300 CPU গুলির মধ্যে একটি; আফটার মার্কেট প্রাপ্যতা ধারাবাহিকভাবে ভাল। অর্ডার করার আগে ইনস্টল করা ইউনিটের লেবেল থেকে CPU 314 উপাধি (CPU 314C কমপ্যাক্ট ভেরিয়েন্ট নয়) নিশ্চিত করুন। মূল ইউনিট থেকে প্রতিস্থাপনে মাইক্রো মেমরি কার্ড স্থানান্তর করুন।
