| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |

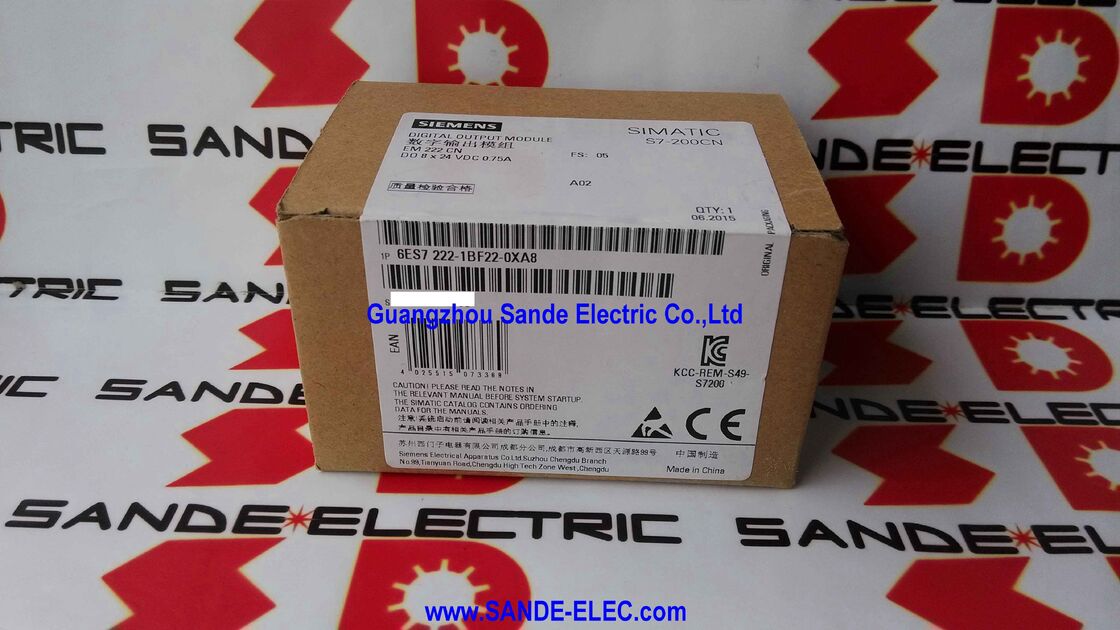

| মডেল নম্বার | 6ES7222-1BF22-0XA8 |
Siemens 6ES7222-1BF22-0XA8 হল SIMATIC S7-200 CN মাইক্রো-পিএলসি প্ল্যাটফর্মের জন্য আট-চ্যানেল, 24V DC ট্রানজিস্টর আউটপুট এক্সপেনশন মডিউল।
এটি রিলে আউটপুট EM 222-এর সলিড-স্টেট প্রতিরূপ — যেখানে রিলে সংস্করণ (6ES7222-1HF22-0XA8) মিলিসেকেন্ড গতিতে ভোল্টেজ-নিরপেক্ষ বিচ্ছিন্নতার সাথে যান্ত্রিক যোগাযোগের মাধ্যমে লোড সুইচ করে, ট্রানজিস্টর সংস্করণ মাইক্রোসেকেন্ড গতিতে বিল্ট-ইন ইলেকট্রনিক ফল্ট সুরক্ষা সহ সেমিকন্ডাক্টর ট্রানজিস্টরের মাধ্যমে 24VDC লোড সুইচ করে।
ট্রানজিস্টর বনাম রিলে সিদ্ধান্ত যেকোনো পিএলসি এক্সপেনশন ডিজাইনের প্রথম আউটপুট নির্বাচন পছন্দের একটি, এবং এটি সঠিকভাবে বোঝা দুটি মডিউলের মধ্যে অন্য কোনো স্পেসিফিকেশন পার্থক্যের চেয়ে বেশি গুরুত্বপূর্ণ।
একটি ট্রানজিস্টর আউটপুট 100–300 মাইক্রোসেকেন্ডের পরিসরে সুইচ করে — একটি রিলে যোগাযোগের চেয়ে প্রায় 10,000 গুণ দ্রুত।
যে আউটপুটগুলিকে পালস তৈরি করতে হবে (স্টেপ মোটর কন্ট্রোল, ফ্লো মিটার সিমুলেশন, PWM স্পিড কন্ট্রোল), সেই গতি ঐচ্ছিক নয় — এটি একটি শারীরিক প্রয়োজনীয়তা যা শুধুমাত্র সলিড-স্টেট আউটপুট পূরণ করতে পারে।
একটি রিলে যোগাযোগ কয়েক ডজন Hz-এর উপরে ফ্রিকোয়েন্সিতে একটি পরিষ্কার পালস তৈরি করার জন্য যথেষ্ট দ্রুত খুলতে এবং বন্ধ করতে পারে না।
ট্রানজিস্টর EM 222-এ ইলেকট্রনিক শর্ট-সার্কিট সুরক্ষা একটি ফল্ট টলারেন্স স্তর যোগ করে যা রিলে আউটপুটগুলির সাথে মেলে না।
যখন একটি ওয়্যারিং ফল্ট একটি ট্রানজিস্টর আউটপুটে একটি শর্ট সার্কিট তৈরি করে, তখন সেমিকন্ডাক্টরের কারেন্ট-সেন্সিং সার্কিট অতিরিক্ত কারেন্ট সনাক্ত করে এবং থার্মাল ক্ষতি হওয়ার আগে প্রভাবিত চ্যানেলটি বন্ধ করে দেয়। ফল্ট পরিষ্কার হয়ে গেলে ট্রানজিস্টর পুনরুদ্ধার হয়; মডিউলটি ফল্ট ইভেন্ট জুড়ে সমস্ত প্রভাবিত চ্যানেলগুলিতে কাজ চালিয়ে যায়।
বিপরীতে, একটি রিলে আউটপুটে একটি শর্ট সার্কিট ফল্ট পরিষ্কার করার জন্য সম্পূর্ণরূপে বাহ্যিক ফিউজের উপর নির্ভর করে — এই প্রক্রিয়ায় রিলে যোগাযোগ ক্ষতিগ্রস্ত হতে পারে, যার জন্য মডিউল প্রতিস্থাপনের প্রয়োজন হয়।
| প্যারামিটার | মান |
|---|---|
| আউটপুট টাইপ | ট্রানজিস্টর PNP সোর্সিং, 24VDC |
| আউটপুট সংখ্যা | 8 |
| ভোল্টেজ রেঞ্জ | 21–28VDC |
| আউটপুট কারেন্ট | প্রতি চ্যানেলে 0.75A |
| শর্ট-সার্কিট সুরক্ষা | হ্যাঁ (ইলেকট্রনিক) |
| সুইচিং স্পিড | ~100–300 µs |
| সামঞ্জস্যপূর্ণ CPU | শুধুমাত্র S7-22X |
| অনুমোদন | শুধুমাত্র CE |
| ওজন | ~100g |
| স্ট্যাটাস | বন্ধ হওয়া খুচরা যন্ত্রাংশ |
0.75A আউটপুট কারেন্ট রেটিং নির্ধারণ করে যে এই মডিউলটি কোন লোডগুলি সরাসরি চালাতে পারে। সাধারণ 24VDC লোড প্রকারগুলির মাধ্যমে কাজ করা:
স্ট্যান্ডার্ড 24VDC রিলে কয়েলগুলি 50–100mA টানে — 0.75A সীমার মধ্যে, এবং প্রতিটি ট্রানজিস্টর আউটপুট উল্লেখযোগ্য হেডরুম সহ একটি রিলে কয়েল চালাতে পারে। যদি একাধিক কয়েল সম্পর্কিত আউটপুটগুলিতে একই সাথে সক্রিয় করতে হয়, তবে মোট কারেন্ট মডিউলের সরবরাহ সীমার মধ্যে আরামদায়কভাবে থাকে।
সাধারণ 24VDC সোলেনয়েড ভালভগুলি অ্যাকচুয়েশনে 200–400mA টানে।
0.75A ট্রানজিস্টর আউটপুট এগুলি অতিরিক্ত মার্জিন সহ পরিচালনা করে, এবং উচ্চ সুইচিং গতি প্রায়শই একটি সুবিধা — অ্যাসেম্বলি এবং প্যাকেজিং মেশিনে বায়ুসংক্রান্ত ভালভগুলি এই ডিউটি রেটে রিলে যোগাযোগের জীবন অতিক্রম করে প্রতি মিনিটে কয়েক ডজন বার সাইকেল করতে পারে।
24VDC ইন্ডিকেটর ল্যাম্পগুলি 10–50mA টানে; LED পাইলট লাইটগুলি 30mA-এর কম টানে।
ট্রানজিস্টর আউটপুটগুলি এগুলি অনায়াসে চালায়, এবং মডুলেটেড ইন্ডিকেটর সিগন্যালের জন্য (সংজ্ঞায়িত হারে ফ্ল্যাশ করা, PWM এর মাধ্যমে তীব্রতা-নিয়ন্ত্রিত LED ডিমিং), পরিষ্কার ওয়েভফর্ম তৈরি করার জন্য ট্রানজিস্টরের দ্রুত সুইচিং অপরিহার্য।
0.75A-এর বেশি কারেন্ট টানে এমন লোড — সরাসরি চালিত ছোট ডিসি মোটর, উচ্চ-ক্ষমতার সলিেনয়েড, উচ্চ-কারেন্ট 24VDC কয়েল সহ বড় কন্টাক্টর — ট্রানজিস্টর আউটপুটের রেটিং অতিক্রম করে এবং লোডের জন্য আকারের একটি ইন্টারপোজিং 24VDC রিলে মাধ্যমে ইন্টারফেস করতে হবে।
ট্রানজিস্টর EM 222-এ শর্ট-সার্কিট সুরক্ষা একটি স্ব-পুনরায় সেট হওয়া কারেন্ট লিমিটার হিসাবে কাজ করে। যখন আউটপুট কারেন্ট ট্রিপ থ্রেশহোল্ড অতিক্রম করে — ফিল্ড ওয়্যারিংয়ে একটি শর্ট-সার্কিট বা একটি শর্টেড লোডের কারণে — সুরক্ষা সার্কিট আউটপুট কারেন্ট হ্রাস বা বাধা দেয়।
চ্যানেলটি সাধারণত নিষ্ক্রিয় থাকে যতক্ষণ না পিএলসি প্রোগ্রাম আউটপুটটি সাইকেল করে (এটি বন্ধ করে, তারপর আবার চালু করে), যা ফল্ট পরিষ্কার হয়ে গেলে ট্রানজিস্টরটিকে পুনরায় সক্ষম করে।
একটি উৎপাদন পরিবেশে, এই আচরণ দুটি কারণে মূল্যবান।
প্রথমত, মডিউলটি ফল্ট দ্বারা ক্ষতিগ্রস্ত হয় না — রিলে যোগাযোগের বিপরীতে যা অনিরাপদ শর্ট-সার্কিট কারেন্ট দ্বারা ঝালাই বা ক্ষয়প্রাপ্ত হতে পারে, ট্রানজিস্টরের সুরক্ষা থার্মাল ক্ষতি প্রতিরোধ করে। দ্বিতীয়ত, অন্যান্য চ্যানেলগুলি স্বাভাবিকভাবে কাজ চালিয়ে যায় — একটি আউটপুটে একটি ওয়্যারিং ফল্ট অবশিষ্ট সাতটি চ্যানেল বা মেশিনের অন্যান্য I/O-কে প্রভাবিত করে না।
ত্রুটিপূর্ণ চ্যানেলটি সনাক্ত এবং তদন্ত করা যেতে পারে যখন মেশিনটি প্রভাবিত না হওয়া আউটপুটগুলিতে চলতে থাকে।
এটি রিলে EM 222-এর বিপরীতে, যেখানে একটি শর্ট সার্কিট সুরক্ষার জন্য একটি বাহ্যিক ফিউজের উপর নির্ভর করে, এবং ফিউজ পরিষ্কার হওয়ার আগে রিলে যোগাযোগ ক্ষতিগ্রস্ত হতে পারে।
যে অ্যাপ্লিকেশনগুলিতে আউটপুট ওয়্যারিং ফল্টগুলি একটি বাস্তবসম্মত অপারেশনাল ঝুঁকি — ধুলোময় পরিবেশ, ঘন ঘন টুলিং বা ফিক্সচার পরিবর্তন করা মেশিন, বা এমন সিস্টেম যেখানে ওয়্যারিং সংযোগকারীগুলি নিয়মিতভাবে সংযোগ বিচ্ছিন্ন করা হয় — সেখানে ট্রানজিস্টর মডিউলের স্ব-সুরক্ষামূলক আউটপুটগুলি একটি অর্থপূর্ণ অপারেশনাল সুবিধা উপস্থাপন করে।
"-0XA8" প্রত্যয়টি এটিকে একটি চীন-উৎপাদিত S7-200 CN ভ্যারিয়েন্ট হিসাবে চিহ্নিত করে, যা চীনে CE সার্টিফিকেশন গ্রহণকারী বাজারগুলির জন্য তৈরি করা হয়েছে।
এটি সমস্ত বৈদ্যুতিক স্পেসিফিকেশন, I/O সংখ্যা, সুইচিং বৈশিষ্ট্য এবং S7-22X বাস সামঞ্জস্যের ক্ষেত্রে ইউরোপীয়-উৎপাদিত 6ES7222-1BF22-0XA0-এর সাথে কার্যকরীভাবে সমতুল্য। উভয় ভ্যারিয়েন্ট একই STEP 7 Micro/WIN প্রোগ্রামিং পরিবেশ ব্যবহার করে এবং পিএলসি প্রোগ্রামে কোনো পার্থক্য করার প্রয়োজন হয় না।
S7-200 CN (চীন) ভ্যারিয়েন্টগুলি আবির্ভূত হয়েছিল যখন Siemens S7-200 প্ল্যাটফর্মটিকে সেই বাজারগুলিতে উৎপাদন এবং বিতরণের জন্য অভিযোজিত করেছিল যেখানে CE অনুমোদন যথেষ্ট ছিল এবং যেখানে স্থানীয় উৎপাদনের খরচ অর্থনীতি অর্থপূর্ণ ছিল।
"CN" পদবী উৎপাদন ভ্যারিয়েন্ট নির্দেশ করে তবে মডিউলটি ইনস্টল এবং কমিশন করা প্রকৌশলীর জন্য কোনো কার্যকরী প্রভাব বহন করে না।
XA8 এবং XA0 ভ্যারিয়েন্টগুলি কোনো অসঙ্গতি ছাড়াই একই S7-22X এক্সপেনশন চেইনে সহাবস্থান করতে পারে।
প্রশ্ন 1: 6ES7222-1BF22-0XA8 ট্রানজিস্টর আউটপুটগুলি কি স্টেপার মোটর নিয়ন্ত্রণের জন্য প্রয়োজনীয় স্টেপ পালস তৈরি করতে পারে?
ট্রানজিস্টর আউটপুটগুলি অনেক স্টেপার মোটর অ্যাপ্লিকেশনের জন্য পর্যাপ্ত ফ্রিকোয়েন্সিতে সুইচ করতে পারে। তবে, Siemens বিশেষভাবে S7-200 CPU-এর অনবোর্ড PTO (Pulse Train Output) ফাংশন ডিজাইন করেছে — S7-22X CPU-এর Q0.0 এবং Q0.1-এ উপলব্ধ — উচ্চ-পারফরম্যান্স স্টেপার মোটর পালস জেনারেশনের জন্য, সুনির্দিষ্ট ফ্রিকোয়েন্সি নিয়ন্ত্রণ এবং ত্বরণ/মন্দনের প্রোফাইলের জন্য ডেডিকেটেড হার্ডওয়্যার সমর্থন সহ।
প্রাথমিক স্টেপ পালস জেনারেশনের জন্য, CPU-এর ডেডিকেটেড PTO আউটপুটগুলি ব্যবহার করা উচিত।
এক্সপেনশন মডিউল ট্রানজিস্টর আউটপুটগুলি সহায়ক স্টেপার সংকেত (দিক, সক্ষম, রিসেট) বা মাধ্যমিক অক্ষগুলির জন্য উপযুক্ত যেখানে সহজ নিয়ন্ত্রণ গ্রহণযোগ্য।
প্রশ্ন 2: ট্রানজিস্টর আউটপুটগুলি কি PNP (সোর্সিং) নাকি NPN (সিঙ্কিং), এবং এটি কি ফিল্ড ডিভাইসগুলির সাথে সামঞ্জস্যকে প্রভাবিত করে?
S7-200 EM 222 ট্রানজিস্টর আউটপুট মডিউল PNP (সোর্সিং) আউটপুট তৈরি করে। সক্রিয় হলে, প্রতিটি আউটপুট ট্রানজিস্টর আউটপুট টার্মিনালকে 24V পজিটিভ সাপ্লাইয়ের সাথে সংযুক্ত করে — কারেন্ট আউটপুট টার্মিনাল থেকে, লোডের মাধ্যমে, 24V সাপ্লাইয়ের নেগেটিভ (0V) টার্মিনালে প্রবাহিত হয়।
এই PNP সোর্সিং কনফিগারেশন 24VDC শিল্প লোডের বৃহৎ সংখ্যাগরিষ্ঠের সাথে সামঞ্জস্যপূর্ণ যা পজিটিভ-সিগন্যাল-সুইচিং (PNP) ডিজিটাল ইনপুটের জন্য ডিজাইন করা হয়েছে।
যে সরঞ্জাম বা সেন্সরগুলির NPN (সিঙ্কিং) আউটপুট সংকেত প্রয়োজন — যেখানে সক্রিয় অবস্থা আউটপুটকে 24V এর পরিবর্তে 0V এর সাথে সংযুক্ত করে — সেগুলির জন্য PNP ট্রানজিস্টর আউটপুটের সাথে সঠিকভাবে ইন্টারফেস করার জন্য একটি ইন্টারপোজিং রিলে বা সিগন্যাল কনভার্টার প্রয়োজন।
প্রশ্ন 3: ফল্টের পরে শর্ট-সার্কিট সুরক্ষা কীভাবে রিসেট হয় — স্বয়ংক্রিয়ভাবে ফল্ট পরিষ্কার হয়ে গেলে, নাকি পিএলসি প্রোগ্রামকে কাজ করতে হবে?
সঠিক পুনরুদ্ধার আচরণ সুরক্ষা সার্কিট ডিজাইন এবং ফল্টের তীব্রতার উপর নির্ভর করে। বেশিরভাগ বাস্তবায়নে, একটি শর্ট-সার্কিট সুরক্ষা ট্রিপের পরে, ফল্ট পরিষ্কার হয়ে গেলেও আউটপুটটি বন্ধ থাকে।
ট্রানজিস্টরটিকে পুনরায় সক্ষম করার জন্য পিএলসি প্রোগ্রামকে আউটপুটটি সাইকেল করতে হবে (আউটপুট বিটে "0" তারপর "1" লিখতে হবে)। এক্সপেনশন মডিউলের লোড সাপ্লাইয়ের একটি সংক্ষিপ্ত পাওয়ার সাইকেলও সুরক্ষা রিসেট করতে পারে।
রিসেট করার আগে, ফিল্ড ওয়্যারিং এবং লোড পরিদর্শন করা উচিত যাতে শর্ট সার্কিটটি সংশোধন করা হয়েছে কিনা তা নিশ্চিত করা যায় — একটি স্থায়ী শর্ট সার্কিটে একটি ট্রানজিস্টর আউটপুট পুনরায় সক্ষম করলে অবিলম্বে সুরক্ষা পুনরায় ট্রিপ হবে এবং সুরক্ষা সার্কিট বারবার ব্যবহার করা হলে অবশেষে থার্মাল ক্ষতি হতে পারে।
প্রশ্ন 4: EM 222 ট্রানজিস্টর মডিউল কি একই S7-22X এক্সপেনশন চেইনে EM 222 রিলে মডিউলের সাথে মিশ্রিত করা যেতে পারে?
হ্যাঁ। S7-22X এক্সপেনশন বাস CPU-এর মোট এক্সপেনশন মডিউল সীমার মধ্যে (S7-224/224XP/226-এর জন্য 7টি মডিউল, S7-221/222-এর জন্য 2টি) ডিজিটাল ইনপুট, ডিজিটাল আউটপুট (রিলে বা ট্রানজিস্টর), এবং অ্যানালগ এক্সপেনশন মডিউলগুলির যেকোনো সংমিশ্রণ গ্রহণ করে।
রিলে EM 222 এবং ট্রানজিস্টর EM 222 একই এক্সপেনশন চেইনে সংলগ্ন অবস্থান দখল করতে পারে, এবং পিএলসি প্রোগ্রাম তাদের আউটপুটগুলিকে অভিন্নভাবে অ্যাড্রেস করে —Consecutive output bytes (QB) নির্বিশেষে অন্তর্নিহিত আউটপুট টাইপ রিলে বা ট্রানজিস্টর হোক না কেন।
এই মিক্স-অ্যান্ড-ম্যাচ ক্ষমতা মেশিন ডিজাইনারকে AC লোড এবং অনিয়মিত-সাইকেল অ্যাকচুয়েটরগুলির জন্য রিলে আউটপুট এবং উচ্চ-গতির DC লোডগুলির জন্য ট্রানজিস্টর আউটপুটগুলি একটি একক, কম্প্যাক্ট এক্সপেনশন চেইনের মধ্যে বরাদ্দ করার অনুমতি দেয়।
প্রশ্ন 5: S7-200 CN বন্ধ হয়ে গেছে। কতদিন ধরে প্রতিস্থাপন EM 222 ট্রানজিস্টর মডিউলগুলি উপলব্ধ থাকবে?
Siemens আনুষ্ঠানিকভাবে S7-200 এবং S7-200 CN প্ল্যাটফর্মগুলি বন্ধ করে দিয়েছে, সক্রিয় বিক্রয় শেষ হওয়ার সাথে সাথে কয়েক বছর ধরে ধীরে ধীরে।
যদিও Siemens এই মডিউলগুলি তার স্ট্যান্ডার্ড বিক্রয় চ্যানেলের মাধ্যমে আর সরবরাহ করে না, বিশ্বব্যাপী S7-200 CN সরঞ্জামের ইনস্টল করা বেস যথেষ্ট, এবং সেকেন্ডারি মার্কেট — শিল্প উদ্বৃত্ত ডিলার, সংস্কারক এবং বিশেষ লিগ্যাসি অটোমেশন সরবরাহকারী — স্টক বজায় রাখে।
উল্লেখযোগ্য S7-200 CN ইনস্টলেশন সহ সাইটগুলির জন্য, ব্যবহারিক পদ্ধতি হল গুরুত্বপূর্ণ খুচরা যন্ত্রাংশ মডিউলগুলি (EM 222 ট্রানজিস্টর এবং রিলে ভ্যারিয়েন্ট সহ) সনাক্ত করা, বর্তমান স্টক স্তরগুলি মূল্যায়ন করা এবং উপলব্ধ উদ্বৃত্ত স্টক থেকে প্রত্যাশিত অবশিষ্ট সরঞ্জামের জীবনকাল কভার করার জন্য অতিরিক্ত ইউনিট সংগ্রহ করা।
