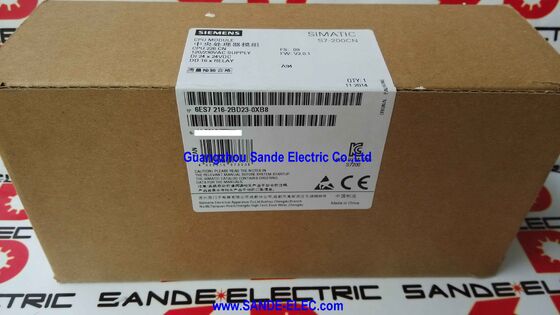

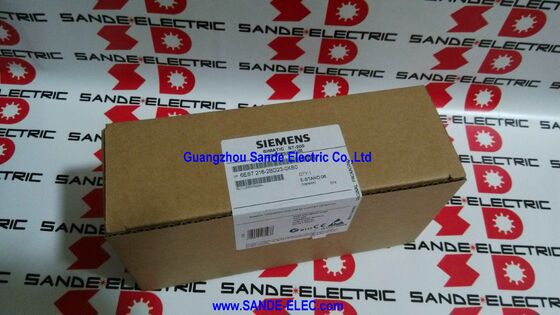

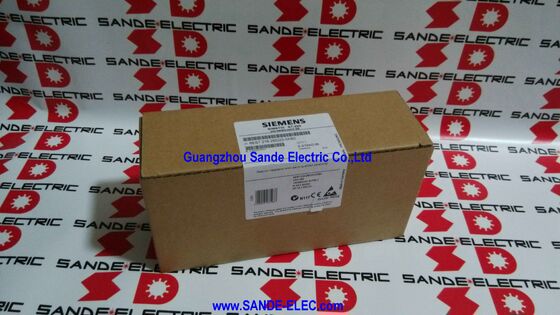

সিপিইউ 226 কমপ্যাক্ট ইউনিট 6ES7216-2BD23-0XB0 6ES7 216-2BD23-0XB0 6ES7216-2BD23-OXBO

সিমেন্স 6ES7216-2BD23-0XB0 | SIMATIC S7-200 CPU 226 — AC সরবরাহ / 24 DC ইনপুট / 16 রিলে আউটপুট / 16KB প্রোগ্রাম / 2 × RS-485 / বন্ধ অতিরিক্ত

CPU 226 — এক আবাসনে বৃহত্তম S7-200

CPU 226 হল S7-200 রেঞ্জের সর্বোচ্চ-ক্ষমতার কমপ্যাক্ট কন্ট্রোলার। চব্বিশটি ডিজিটাল ইনপুট এবং 16টি রিলে আউটপুট সরাসরি সিপিইউ হাউজিং-এ একত্রিত হয়েছে - যেকোনও S7-200 CPU-র মধ্যে সবচেয়ে অনবোর্ড I/O। এই I/O গণনার মধ্যে ফিট করা মেশিন কন্ট্রোল অ্যাপ্লিকেশনগুলির জন্য, CPU 226 কোনো সম্প্রসারণ মডিউল ছাড়াই একটি সম্পূর্ণ সমাধান প্রদান করে।

এসি পাওয়ার সংস্করণটি সরাসরি 100-230V এসি মেইন থেকে এর অপারেটিং শক্তি আঁকে। এটি প্যানেলে CPU-এর জন্য একটি পৃথক 24V DC সুইচড-মোড পাওয়ার সাপ্লাইয়ের প্রয়োজনীয়তা দূর করে যেখানে এসি মেইন প্রাথমিক বিদ্যুৎ বিতরণ। AC এবং DC সরবরাহ উভয়ই ব্যবহার করে বিস্তৃত প্যানেলগুলি এখনও উপকৃত হয় — কম উপাদান, সহজ নকশা।

ষোলটি রিলে আউটপুট বিস্তৃত লোড বৈচিত্র্যকে কভার করে: 230V AC তে মোটর স্টার্টার কয়েল, 24V DC তে সোলেনয়েড ভালভ, মিশ্র ভোল্টেজে ইন্ডিকেটর ল্যাম্প — সবই ভোল্টেজ-মেলানোর উদ্বেগ বা হার্ডওয়্যার ইন্টারপোজিং ছাড়াই রিলে পরিচিতির সাথে সংযুক্ত। রিলে পরিচিতিগুলি সিপিইউর লজিক সাপ্লাই থেকে গ্যালভানিক্যালি বিচ্ছিন্ন হয়, লোড সাইডে ফিল্ড-লেভেল ভোল্টেজ ট্রানজিয়েন্ট থেকে পিএলসিকে রক্ষা করে।

দুটি RS-485 পোর্ট হল যোগাযোগের মেরুদণ্ড। পোর্ট 1 হল স্টেপ 7 মাইক্রো/উইনের জন্য পিপিআই প্রোগ্রামিং সংযোগ। পোর্ট 2 ব্যবহারকারী-প্রোগ্রামেবল — HMI প্যানেলের জন্য PPI, ড্রাইভ এবং যন্ত্রগুলির জন্য Modbus RTU, অথবা কাস্টম ASCII প্রোটোকল ডিভাইসগুলির জন্য ফ্রিপোর্টে কাজ করে৷ 7টি সম্প্রসারণ মডিউল স্লট উপলব্ধ (S7-200 পরিবারে সর্বাধিক), CPU 226 স্কেল বড় ইনস্টলেশন পরিচালনা করতে যখন অনবোর্ড I/O যথেষ্ট না হয়।

কী স্পেসিফিকেশন

অ্যাপ্লিকেশন দৃশ্যকল্প

প্যাকেজিং এবং পরিবাহক সিস্টেম:উচ্চ স্থানীয় I/O গণনা সেন্সর ইনপুট, মোটর যোগাযোগকারী, প্রত্যাখ্যান গেট এবং সূচকগুলি পরিচালনা করে। দ্বিতীয় RS-485 পোর্টটি একটি অপারেটর পাঠ্যকে সংযুক্ত করে

একটি প্রোগ্রামিং পোর্ট গ্রাস ছাড়া প্রদর্শন বা HMI প্যানেল.

পাম্প স্টেশন এবং ইউটিলিটি নিয়ন্ত্রণ:চাপ, স্তর, এবং প্রবাহ পরিচিতি 24 ইনপুট সংযুক্ত; পাম্প মোটর কন্টাক্টর এবং ভালভ সোলেনয়েড রিলে আউটপুটগুলির সাথে সংযোগ করে। এসি সাপ্লাই 24V DC ডিস্ট্রিবিউশন ছাড়া ইনস্টলেশনের জন্য প্যানেল ডিজাইনকে সহজ করে।

মডবাস-সংযুক্ত প্রক্রিয়া:ব্যবহারকারী-প্রোগ্রামেবল RS-485 পোর্ট Modbus RTU মাস্টারকে একটি পরিবর্তনশীল স্পিড ড্রাইভ, এনার্জি মিটার বা রিমোট অ্যানালগ ট্রান্সমিটারে চালায় — কাস্টম কোড ছাড়াই স্টেপ 7 মাইক্রো/উইনের মডবাস লাইব্রেরির মাধ্যমে পরিচালনা করা হয়।

লিগ্যাসি S7-200 মেশিন রক্ষণাবেক্ষণ:CPU 226 ব্যাপকভাবে 2000 এর দশকে মোতায়েন করা হয়েছিল। একটি অভিন্ন প্রতিস্থাপন অনবোর্ড I/O ঠিকানা মানচিত্র এবং সিরিয়াল পোর্ট কনফিগারেশন সংরক্ষণ করে, পুনর্নির্মাণের সময় এবং প্রোগ্রাম পরিবর্তন কমিয়ে দেয়।

FAQ

প্রশ্ন 1: -0XB0 প্রত্যয়টি কী এবং এটি কীভাবে -0XA0 থেকে আলাদা?

-0XB0 হল একটি চীন-উত্পাদিত S7-200 ভেরিয়েন্ট যার CE সার্টিফিকেশন রয়েছে। CE প্লাস UL/cUL সার্টিফিকেশন সহ -0XA0 হল ইউরোপীয়-উত্পাদিত বৈকল্পিক৷ উভয়ই বৈদ্যুতিক এবং কার্যকরীভাবে অভিন্ন — একই I/O, একই মেমরি, একই RS-485 ইন্টারফেস। তারা বেশিরভাগ অ্যাপ্লিকেশনের জন্য সরাসরি বিকল্প; ইনস্টলেশন সাইটের জন্য সার্টিফিকেশন প্রয়োজনীয়তা নিশ্চিত করুন।

প্রশ্ন 2: কোন সম্প্রসারণ মডিউল সামঞ্জস্যপূর্ণ, এবং কতগুলি যোগ করা যেতে পারে?

7টি পর্যন্ত সম্প্রসারণ মডিউল ডানদিকের সম্প্রসারণ বাসের মাধ্যমে সংযোগ করে। উপলব্ধ প্রকার: ডিজিটাল ইনপুট এবং আউটপুট মডিউল (রিলে এবং ট্রানজিস্টর), অ্যানালগ I/O মডিউল, RTD এবং থার্মোকল মডিউল এবং বিশেষ মডিউল। CPU 226 সম্পূর্ণ 7-মডিউল সর্বাধিক সমর্থন করে — S7-200 পরিবারের সবচেয়ে বড় সম্প্রসারণ ক্ষমতা।

প্রশ্ন 3: কোন প্রোগ্রামিং পরিবেশ প্রয়োজন?

ধাপ 7 মাইক্রো/উইন — ডেডিকেটেড S7-200 সফ্টওয়্যার। স্টেপ 7 ক্লাসিক (S7-300/400 এর জন্য) বা TIA পোর্টাল (S7-1200/1500 এর জন্য) S7-200 প্রোগ্রাম নয়। ধাপ 7 মাইক্রো/উইন মই লজিক, এফবিডি এবং স্টেটমেন্ট লিস্ট সমর্থন করে, পাশাপাশি পিআইডি, মডবাস, হাই-স্পিড কাউন্টিং এবং পিটিও/পিডব্লিউএম-এর জন্য সিপিইউ-এর অন্তর্নির্মিত লাইব্রেরি।

প্রশ্ন 4: দ্বিতীয় RS-485 পোর্ট কোন প্রোটোকল সমর্থন করে?

ফ্রিপোর্ট মোডে: সম্পূর্ণ প্রোগ্রাম-নিয়ন্ত্রিত সিরিয়াল পোর্ট, যেকোনো ASCII বা RTU-ভিত্তিক প্রোটোকল। ধাপ 7 মাইক্রো/উইন মডবাস আরটিইউ মাস্টার এবং স্লেভের জন্য লাইব্রেরি ব্লক এবং সিমেন্স ড্রাইভের জন্য ইউএসএস প্রোটোকল প্রদান করে। সিমেন্স HMI প্যানেলের জন্য PPI মোড। একটি অ্যাড-অন সিপি মডিউল ছাড়া পোর্টটি PROFIBUS DP সমর্থন করে না।

প্রশ্ন 5: 6ES7216-2BD23-0XB0 কোথায় পাওয়া যায়?

S7-200 আফটার মার্কেটের মাধ্যমে — বিশ্বব্যাপী লিগ্যাসি অটোমেশন সরবরাহকারী, শিল্প উদ্বৃত্ত ডিলার এবং বিশেষজ্ঞ S7-200 যন্ত্রাংশ পরিবেশক। CPU 226 হল সবচেয়ে সাধারণভাবে পাওয়া S7-200 স্পেয়ারগুলির মধ্যে একটি। -0XB0 ভেরিয়েন্টটি নিশ্চিত করুন এবং প্রোগ্রাম ধরে রাখার উপর নির্ভর না করে একটি স্টেপ 7 মাইক্রো/উইন ব্যাকআপ থেকে প্রতিস্থাপন ইউনিটে প্রোগ্রামটি লোড করুন।
