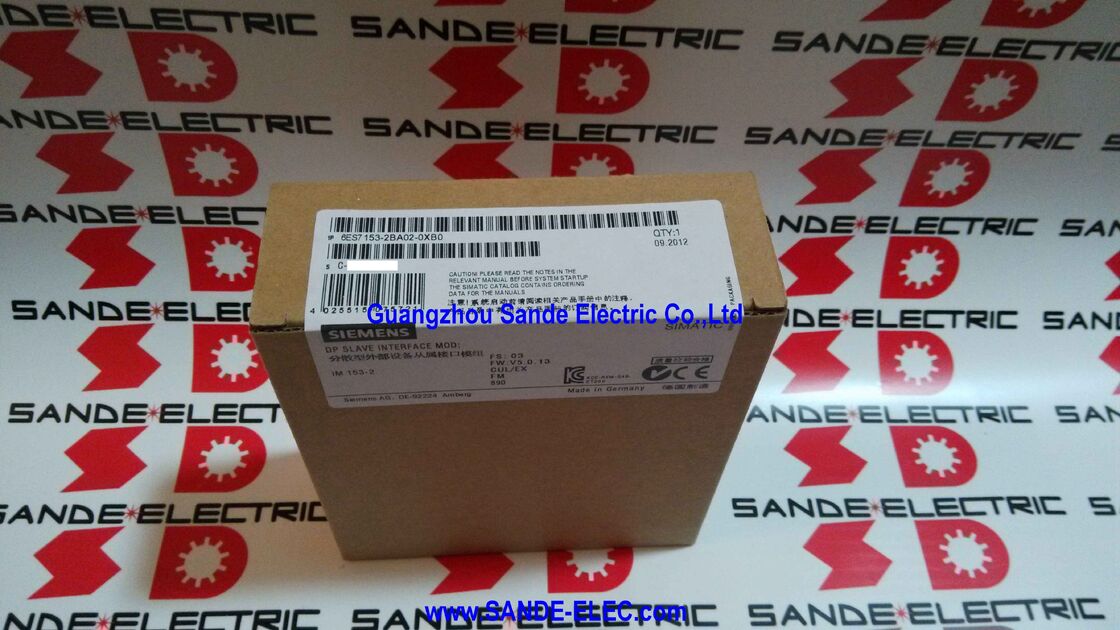

ইন্টারফেস IM 6ES7153-2BA02-0XB0 6ES7 153-2BA02-0XB0 6ES7153-2BAO2-OXBO

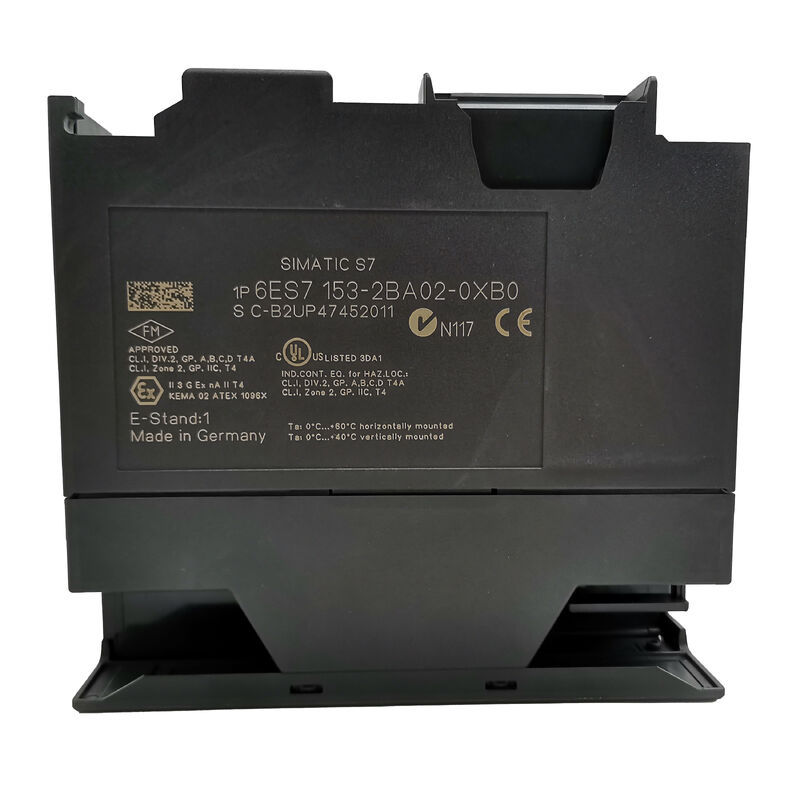

6ES7153-2BA02-0XB0∙ SIMATIC ET 200M IM 153-2 DP হাই ফিচার 12 মডিউল / রিডান্ডান্সি / আইসোক্রোন টাইমস্ট্যাম্পিং / হার্ট এক্সটেন্ডেড / ডিপি / পিএ লিঙ্ক / 24VDC

পূর্ণ-ক্ষমতাযুক্ত ইটি 200 এম ইন্টারফেস মডিউল অন্যান্য আইএম 153-2 বৈকল্পিক থেকে এইচএফ কী আলাদা করে?

ইটি 200 এম পরিবারের মধ্যে বেশ কয়েকটি আইএম 153-2 বৈকল্পিক বিদ্যমান এবং তারা তাদের অনুরূপ নামের পরামর্শের চেয়ে সিস্টেম ডিজাইনকে প্রভাবিত করে এমন উপায়ে আলাদা।6ES7153-2BA02-0XB0 আইএম 153-2 সক্ষমতা শ্রেণিবিন্যাসে শীর্ষস্থান দখল করে:

12 মডিউল স্টেশন ক্ষমতা প্রথম ব্যবহারিক সুবিধা। একটি স্ট্যান্ডার্ড 8 মডিউল স্টেশন বেশিরভাগ কনফিগারেশন পরিচালনা করে। একটি 12 মডিউল স্টেশন ঘন এনালগ আই / ও সহ ইনস্টলেশনগুলি পরিবেশন করে,ডিজিটাল সমন্বয়, অ্যানালগ, এবং ফাংশন মডিউল, অথবা যন্ত্রপাতি-ভারী নোড যেখানে 8-মডিউল সীমাবদ্ধতা দুটি পৃথক স্টেশনে একটি যৌক্তিক I / O গ্রুপ বিভক্ত করে।

ডিপি/পিএ লিংক এবং ওয়াই-লিংকের সামঞ্জস্যতা দ্বিতীয় মূল পার্থক্য।2AA02 ভেরিয়েন্টটি ডিপি/পিএ লিংক আর্কিটেকচারে ব্যবহার করা যাবে না ️ শুধুমাত্র 2BA সিরিজটি ডিপি/পিএ লিংক বা ওয়াই-লিংকের মধ্যে ইন্টারফেস মডিউল হিসাবে কাজ করতে পারে. প্রসেস অটোমেশন সিস্টেমগুলির জন্য যা একটি ডিপি / পিএ লিঙ্কের মাধ্যমে প্রোফিবাস পিএ ফিল্ড ডিভাইসগুলি (পিএ যোগাযোগের সাথে চাপ এবং প্রবাহ ট্রান্সমিটার) একীভূত করে, 2BA02 সঠিক স্পেসিফিকেশন।

মূল বৈশিষ্ট্যাবলী

আইসোক্রোন টাইমস্ট্যাম্পিং ¢ 32 সিগন্যাল প্রতি স্লট

2BA02 12 মডিউল স্টেশন জুড়ে 128 ডিজিটাল ইনপুট সিগন্যালের আইসোক্রোন টাইমস্ট্যাম্পিং সমর্থন করে, প্রতিটি পৃথক স্লট প্রতি 32 সিগন্যাল পর্যন্ত।আইসোক্রোন মোড প্রোফিবাস ডিপি বাস চক্রের সাথে মডিউলের ডেটা ক্যাপচারকে সিঙ্ক্রোনাইজ করে, একটি বিনামূল্যে চলমান স্থানীয় টাইমার নয়। এটি স্বাধীন মডিউল-স্তরের ঘড়ি ড্রাইভের পরিবর্তে নিয়ামকের প্রোগ্রাম চক্রের সাথে সামঞ্জস্যপূর্ণ একটি সময় রেফারেন্স সরবরাহ করে।

প্রক্রিয়া উদ্ভিদগুলিতে ইভেন্টের ক্রম রেকর্ডিংয়ের জন্য, যন্ত্রের অ্যালার্মগুলির সঠিক ক্রমানুসারে পুনর্নির্মাণ, ভালভের অবস্থা পরিবর্তন,অথবা একটি দুর্ঘটনার পর interlock ট্রিপ ¢ আইসোক্রোন টাইমস্ট্যাম্পিং ফরেনসিক নির্ভুলতা দেয় যে অ-সিঙ্ক্রোনাইজড 10ms স্ট্যাম্প করতে পারে নাবিদ্যুৎ কেন্দ্রের সুরক্ষা ব্যবস্থা, শোধনাগারের নিরাপত্তা ইন্টারলক এবং ব্যাচ প্রক্রিয়া ইভেন্ট লগিং সহ অ্যাপ্লিকেশনগুলি এই সক্ষমতার উপর নির্ভর করে।

এক্সটেন্ডেড হার্ট এবং স্লেভ ইনিশিয়েটিভ

এক্সটেন্ডেড হার্ট সেকেন্ডারি ভেরিয়েবলঃস্ট্যান্ডার্ড হার্ট ট্রান্সমিশনে প্রাথমিক পরিবর্তনশীল এবং সীমিত প্রক্রিয়া ডেটা অন্তর্ভুক্ত রয়েছে।2BA02 হার্ট ডেটা থ্রুপুটকে সেকেন্ডারি ভেরিয়েবলগুলি অন্তর্ভুক্ত করার জন্য প্রসারিত করেএই অতিরিক্ত মানগুলি স্টেশনের প্রক্রিয়া ডেটাতে নিয়ামক প্রোগ্রামের জন্য উপলব্ধ।

ড্রাইভ ইএস এবং সুইচ ইএস এর জন্য দাস উদ্যোগঃThe module can independently initiate acyclic PROFIBUS DPV1 communication — sending requests to Drive ES (drive parameter access) and Switch ES (intelligent switchgear) without waiting for the DP master to initiate the transactionএটি ড্রাইভ প্যারামিটার ম্যানেজমেন্ট অ্যাপ্লিকেশনগুলিতে প্যারামিটার রিড/রাইট চক্রের জন্য বিলম্বকে হ্রাস করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

প্রক্রিয়া অটোমেশনে ডিপি/পিএ লিঙ্ক স্টেশনঃপ্রোফিবাস পিএ-তে প্রসেস যন্ত্রপাতি ডিপি/পিএ লিঙ্কের মাধ্যমে এস৭ কন্ট্রোলারের সাথে সংযোগ স্থাপন করে।2BA02 ডিপি/পিএ লিংকের ET 200M I/O সেকশনের ইন্টারফেস মডিউল হিসেবে কাজ করে ∙ 2AA02 সমর্থন করতে পারে না এমন কনফিগারেশন.

ঘন যন্ত্রপাতি নডঃএকটি কেন্দ্রীয় যন্ত্রপাতি ক্যাবিনেটে 12 টি অ্যানালগ মডিউল - চাপ, তাপমাত্রা, প্রবাহ এবং স্তরের ইনপুট - সবই একটি ET 200M স্টেশনের মধ্যে।আইসোক্রোন টাইমস্ট্যাম্পিং আপসেট ইভেন্টের সময় প্রক্রিয়া পরিবর্তনশীল পরিবর্তনগুলির ক্রম রেকর্ড করে.

হার্ট ইনস্ট্রুমেন্ট দিয়ে ড্রাইভ মনিটরিংঃস্লেভ ইনিশিয়েটিভের মাধ্যমে ভিএফডি ড্রাইভের অবস্থা + বর্ধিত গৌণ ভেরিয়েবলের মাধ্যমে মাল্টিভেরিয়েবল হার্ট ট্রান্সমিটার ডেটা ′′ উভয়ই অতিরিক্ত হার্ডওয়্যার ছাড়াই একটি 2BA02 স্টেশন থেকে উপলব্ধ।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 2BA02 এবং 2BA82 (6ES7153-2BA82-0XB0) এর মধ্যে কার্যকরী পার্থক্য কী?

উভয়ই আইএম 153-2 এইচএফ ভেরিয়েন্ট যা 12 টি মডিউল, রিডান্ডান্সি, আইসোক্রোনস টাইমস্ট্যাম্পিং এবং ডিপি / পিএ লিঙ্ক সমর্থন করে।2BA82 হ'ল হালকাভাবে আপডেট হওয়া বৈদ্যুতিক বৈশিষ্ট্য (650mA বনাম 600mA বর্তমান রেটিং) এবং সংশোধিত ফার্মওয়্যার সহ একটি পরবর্তী হার্ডওয়্যার সংশোধন. 2BA02 ব্যবহার করে ইনস্টল করা সিস্টেমের জন্য, একটি সরাসরি 2BA02 প্রতিস্থাপন একই ফার্মওয়্যার সামঞ্জস্য বজায় রাখে। 2BA82 এবং উত্তরসূরি 2BA10 একই কার্যকরী ক্ষমতা প্রদান করে।

প্রশ্ন ২ঃ কেন ২এএ০২ ডিপি/পিএ লিঙ্কের সাথে সামঞ্জস্যপূর্ণ যখন ২এএ০২ নয়?

ডিপি/পিএ লিংকের জন্য ইন্টারফেস মডিউলকে ডিপিভি১ অ্যাসাইক্লিক সার্ভিস, এক্সটেন্ডেড ডায়াগনস্টিকস এবং ডিপি/পিএ লিংক অপারেশনের জন্য সংজ্ঞায়িত নির্দিষ্ট প্রোফাইবস ডিপি স্লেভ প্রোফাইল সমর্থন করতে হবে।2BA সিরিজ এই প্রসারিত DPV1 ক্ষমতা বাস্তবায়ন করে. ২এএ সিরিজে ডিপি / পিএ লিংক ইন্টারফেস ফাংশনের জন্য প্রয়োজনীয় দাস-পার্শ্ব ডিপিভি 1 প্রোফাইল এক্সটেনশান অন্তর্ভুক্ত নেই। এটি একটি ফার্মওয়্যার এবং হার্ডওয়্যার আর্কিটেকচার পার্থক্য,কনফিগারেশন সেটিং নয়.

প্রশ্ন ৩ঃ ১২টি স্লটে কি এফএম এবং সিপি মডিউল ইনস্টল করা যাবে, নাকি শুধুমাত্র সিগন্যাল মডিউল?

ET 200M ব্যবহারের জন্য প্রকাশিত S7-300 সিগন্যাল মডিউল (SM), ফাংশন মডিউল (FM), এবং যোগাযোগ প্রসেসর (CP) এর যে কোনও সমন্বয় 12 টি স্লট পূরণ করতে পারে। FM 350-1/2 কাউন্টার, FM 352 ক্যাম নিয়ামক,PROFIBUS বা AS-Interface এর জন্য সিপি মডিউলগুলি 2BA02 স্টেশনে কাজ করে যেমন তারা একটি কেন্দ্রীয় S7-300 র্যাকে কাজ করবেএসএম + এফএম + সিপি মিলিয়ে মোট সংখ্যা ১২ এর বেশি হতে পারে না।

প্রশ্ন ৪: প্রোফিবাস স্টেশন ঠিকানা ৮০১ইএইচ কী নির্দেশ করে?

801Eh হল এই মডিউলের জন্য GSD ফাইলটিতে কোড করা VendorID (উত্পাদক এবং ডিভাইস পরিবারের সনাক্তকারী) ।এটি PROFIBUS DP নেটওয়ার্ক কনফিগারেশন টুল এ প্রদর্শিত হয় এবং যখন ডিপি মাস্টার তার স্টেশন টেবিল তৈরি করে তখন মডিউল পরিচয় নিশ্চিত করে. প্রকৃত PROFIBUS বাস ঠিকানা (1125) মডিউল সামনের মুখের DIL সুইচ মাধ্যমে স্বাধীনভাবে সেট করা হয়।

প্রশ্ন ৫ঃ এস৭ প্রকল্পে কোন প্রোগ্রামিং টুল ২বিএ০২ স্টেশন কনফিগার করে?

ধাপ 7 এইচডব্লিউ কনফিগার (ক্লাসিক) বা টিআইএ পোর্টাল হার্ডওয়্যার কনফিগারেশনটি ইটি 200 এম স্টেশনকে পরিচালনা করে, প্রোফিবাস ঠিকানা বরাদ্দ করে, কোন মডিউলগুলি কোন স্লট দখল করে তা কনফিগার করে,এবং সময় স্ট্যাম্পিং এবং হার্ট পরামিতি সক্ষম. মডিউলটি হার্ডওয়্যার ক্যাটালগে উপস্থিত হওয়ার আগে 2BA02 এর জন্য GSD ফাইলটি প্রোগ্রামিং পরিবেশে ইনস্টল করা আবশ্যক। পণ্য ডকুমেন্টেশন সংগ্রহস্থল থেকে GSD ফাইলগুলি পাওয়া যায়।
