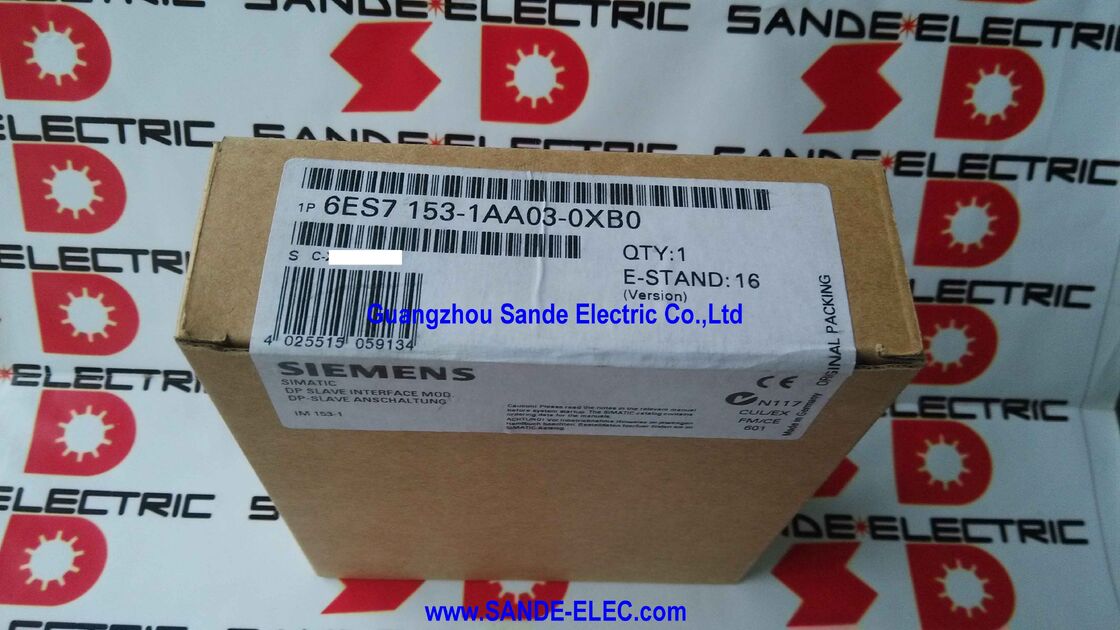

SIMATIC DP, INTERFACE IM 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0

সিমেন্স 6ES7153-1AA03-0XB0 | SIMATIC ET 200M IM 153-1 DP ST — PROFIBUS DP ইন্টারফেস / সর্বোচ্চ 8 S7-300 মডিউল / 24VDC / 350mA / 5ms ব্রিজিং / 3W

ইন্টারফেস যা ET 200M কে PROFIBUS এর সাথে সংযুক্ত করে

IM 153-1 DP ST হল PROFIBUS DP ইন্টারফেস মডিউল প্রতিটি ET 200M বিতরণকৃত I/O স্টেশনের মাথায়। এটি ছাড়া, ET 200M র্যাকের সংকেত মডিউলগুলির কোনও নেটওয়ার্ক সংযোগ নেই — IM 153-1 হল যা স্টেশনটিকে PROFIBUS DP মাস্টারের কাছে দৃশ্যমান করে তোলে, চক্রীয় I/O ডেটা বিনিময় পরিচালনা করে এবং স্টেশনের অভ্যন্তরীণ ব্যাকপ্লেনে ইনস্টল করা S7-300 সংকেত মডিউলগুলিতে যোগাযোগের ডেটা বিতরণ করে৷

IM 153-1 DP ST হল স্ট্যান্ডার্ড ভেরিয়েন্ট — হাই ফিচার নয় (IM 153-2 HF)। এটি প্রতি স্টেশনে 8টি S7-300 সিগন্যাল মডিউল, স্ট্যান্ডার্ড PROFIBUS DP সাইক্লিক এক্সচেঞ্জ এবং মৌলিক স্টেশন ডায়াগনস্টিক সমর্থন করে। কোন অপ্রয়োজনীয়তা নেই, কোন আইসোক্রোনাস মোড নেই, এবং কোন DP V1 অ্যাসাইক্লিক পরিষেবা নেই৷ ইনস্টলেশনের জন্য যেখানে টাইমিং সিঙ্ক্রোনাইজেশন বা ইন্টেলিজেন্ট ডিভাইস ম্যানেজমেন্ট ছাড়া স্টেশনের শুধুমাত্র নির্ভরযোগ্য সাইক্লিক I/O এক্সচেঞ্জ প্রয়োজন, IM 153-1 DP ST HF ভেরিয়েন্টের তুলনায় কম খরচে এবং জটিলতায় প্রয়োজনীয় সবকিছু সরবরাহ করে।

5ms সঞ্চিত এনার্জি টাইম নিশ্চিত করে যে মডিউলটি সংক্ষিপ্ত সাপ্লাই ডিপের মাধ্যমে কাজ চালিয়ে যাচ্ছে — 24V DC ক্যাবিনেট সরবরাহে ক্ষণস্থায়ী ব্যাঘাত যা সাধারণ ফ্রিকোয়েন্সি ইনভার্টার এবং মোটর স্টার্টিং সরঞ্জামের কাছাকাছি। সংক্ষিপ্ত বাধাগুলি যা অন্যথায় স্টেশনটিকে PROFIBUS বাসটি ছেড়ে দিতে পারে এবং পুনরায় চালু করার প্রয়োজন হয় সেগুলি ডেটা ক্ষতি ছাড়াই ব্রিজ করা হয়৷

কী স্পেসিফিকেশন

অ্যাপ্লিকেশন দৃশ্যকল্প

মেশিন বিভাগে বিতরণ করা I/O ক্যাবিনেট:একটি ET 200M র্যাক মেশিন সেকশনের কাছে একটি স্থানীয় সাব-প্যানেলে ইনস্টল করা হয়েছে, যা প্রোফিবাস ডিপির উপরে প্রধান S7-300 বা S7-400 CPU-এর সাথে সংযুক্ত। IM 153-1 DP ST প্রধান PROFIBUS তার থেকে যোগাযোগ পরিচালনা করে; সেই বিভাগে সেন্সর এবং অ্যাকুয়েটরগুলির জন্য ফিল্ড ওয়্যারিং স্থানীয়ভাবে সংযোগ করে।

বিদ্যমান PROFIBUS-ভিত্তিক সিস্টেমে প্রতিস্থাপন:অনেক S7-300, S7-400, এবং PCS 7 সিস্টেম ET 200M স্টেশন সহ PROFIBUS DP এর আশেপাশে নির্মিত। যখন IM 153-1 ব্যর্থ হয়, তখন এটিকে একই IM 153-1 DP ST দিয়ে প্রতিস্থাপন করা কোনো কনফিগারেশন পরিবর্তন ছাড়াই স্টেশনটিকে পুনরুদ্ধার করে — PROFIBUS ঠিকানাটি মূলের সাথে মেলে রোটারি সুইচের মাধ্যমে সেট করা হয় এবং এর নিচের সিগন্যাল মডিউল ব্যাঙ্কটি অব্যহত থাকে৷

প্রক্রিয়া শিল্প ক্ষেত্রের প্যানেল:IM 153-1 DP ST এর সাথে ET 200M হল প্রসেস ইন্ডাস্ট্রি ফিল্ড জংশন বক্সে স্ট্যান্ডার্ড যেখানে অ্যানালগ ট্রান্সমিটার এবং ডিসক্রিট ফিল্ড ডিভাইসগুলি একটি PROFIBUS DP ট্রাঙ্কের সাথে সংযোগ করে। প্রতি স্টেশনে 8টি পর্যন্ত সিগন্যাল মডিউল একটি একক বিতরণ পয়েন্ট থেকে একটি যুক্তিসঙ্গত ফিল্ড ডিভাইস গণনা পরিচালনা করে।

অপ্রয়োজনীয়তা ছাড়াই খরচ-কার্যকর স্ট্যান্ডার্ড I/O:যেখানে কন্ট্রোলার ফেইলওভারের সময় স্টেশনের প্রাপ্যতা PROFIBUS মাস্টার স্তরে পরিচালিত হয় (দ্বৈত DP মাস্টারের সাথে S7-400H), স্ট্যান্ডার্ড IM 153-1 DP ST স্টেশনগুলি প্রায়শই যথেষ্ট। রিডানডেন্সি আর্কিটেকচার মাস্টার সাইডে বসে আছে; স্টেশনটি কেবল সক্রিয় মাস্টারের সাথে পুনরায় সংযোগ করে।

FAQ

প্রশ্ন 1: IM 153-1 DP ST কিভাবে IM 153-2 HF থেকে আলাদা?

IM 153-1 DP ST শুধুমাত্র স্ট্যান্ডার্ড সাইক্লিক PROFIBUS DP এক্সচেঞ্জ সহ 8 S7-300 মডিউল পর্যন্ত সমর্থন করে — কোনো রিডানডেন্সি নেই, কোনো আইসোক্রোনাস মোড নেই, কোনো DP V1 অ্যাসাইক্লিক পরিষেবা নেই, কোনো টাইমস্ট্যাম্পিং নেই। IM 153-2 HF 12টি মডিউল, স্টেশন রিডানড্যান্সি (ডুয়াল-ডিপি রিডানড্যান্ট সংযোগ), আইসোক্রোনাস মোড এবং DP V1 অ্যাসাইক্লিক প্যারামিটার অ্যাক্সেস সমর্থন করে। স্ট্যান্ডার্ড ইনস্টলেশনের জন্য IM 153-1 DP ST উল্লেখ করুন; রিডানডেন্সি বা আইসোক্রোনাস অপারেশন প্রয়োজন এমন স্টেশনগুলির জন্য IM 153-2 HF।

প্রশ্ন 2: PROFIBUS স্টেশন ঠিকানা কিভাবে সেট করা হয়?

মডিউলের সামনের দিকে একটি ঘূর্ণমান ঠিকানা নির্বাচকের মাধ্যমে। ডিপি মাস্টারের স্টেপ 7 হার্ডওয়্যার কনফিগারেশনে এই স্লেভের জন্য নির্ধারিত মানের সাথে মেলে ঠিকানা সেট করুন। শারীরিক নির্বাচক এবং কনফিগার করা ঠিকানার মধ্যে একটি অমিল BF (বাস ফল্ট) LED সক্রিয় করে এবং সংশোধন না হওয়া পর্যন্ত PROFIBUS বাস চক্র থেকে স্টেশনটি বাদ দেয়।

প্রশ্ন 3: PROFIBUS সংযোগ হারিয়ে গেলে ET 200M আউটপুটগুলির কী হবে?

কনফিগার করা সময়সীমার মধ্যে কোনো বৈধ DP টেলিগ্রাম না পাওয়া গেলে মডিউলটির PROFIBUS ওয়াচডগের মেয়াদ শেষ হয়ে যায়। সময় শেষ হলে, ET 200M স্টেশন একটি নিরাপদ অবস্থায় প্রবেশ করে — আউটপুট মডিউলগুলি সাধারণত সমস্ত আউটপুটকে ডি-এনার্জাইজ করে বা স্টেপ 7 হার্ডওয়্যার কনফিগারেশনে মডিউল প্যারামিটারগুলি কীভাবে সেট করা হয়েছিল তার উপর নির্ভর করে শেষ মানগুলি ধরে রাখে। কমিশনিংয়ের সময় প্রতি স্টেশনে প্রতিক্রিয়া কনফিগারযোগ্য।

প্রশ্ন 4: IM 153-1 DP ST এর সাথে কি কোন সংশোধন থেকে S7-300 সংকেত মডিউল ব্যবহার করা যেতে পারে?

হ্যাঁ। IM 153-1 DP ST S7-300 SM (সিগন্যাল মডিউল), FM (ফাংশন মডিউল), এবং CP (যোগাযোগ প্রসেসর) এর সম্পূর্ণ পরিসরের সাথে সামঞ্জস্যপূর্ণ যা ET 200M র্যাকে ফিট করে, সর্বাধিক 8-মডিউল পর্যন্ত। সিমেনস পণ্য ডকুমেন্টেশনের সাথে কোনো বিশেষ ফাংশন বা যোগাযোগ মডিউলের জন্য সামঞ্জস্য নিশ্চিত করুন।

প্রশ্ন 5: 6ES7153-1AA03-0XB0 কোথায় পাওয়া যায়?

Siemens ET 200M আফটার মার্কেটের মাধ্যমে — সিমেন্স পরিষেবা চ্যানেল, শিল্প অটোমেশন খুচরা যন্ত্রাংশ ডিলার এবং পরীক্ষিত উদ্বৃত্ত সরবরাহকারী। IM 153-1 AA03-0XB0 একটি ব্যাপকভাবে স্থাপন করা ET 200M ইন্টারফেস মডিউল; আফটার মার্কেট প্রাপ্যতা সাধারণত নির্ভরযোগ্য। ইনস্টল করা মডিউলের লেবেল থেকে AA03-0XB0 সংশোধন সহ সম্পূর্ণ অংশ নম্বর নিশ্চিত করুন — সংলগ্ন IM 153-1 সংশোধনগুলি (AA00, AA01, AA02) কার্যকরীভাবে সামঞ্জস্যপূর্ণ কিন্তু AA03 এই সিরিজের সর্বশেষ সংশোধন।
