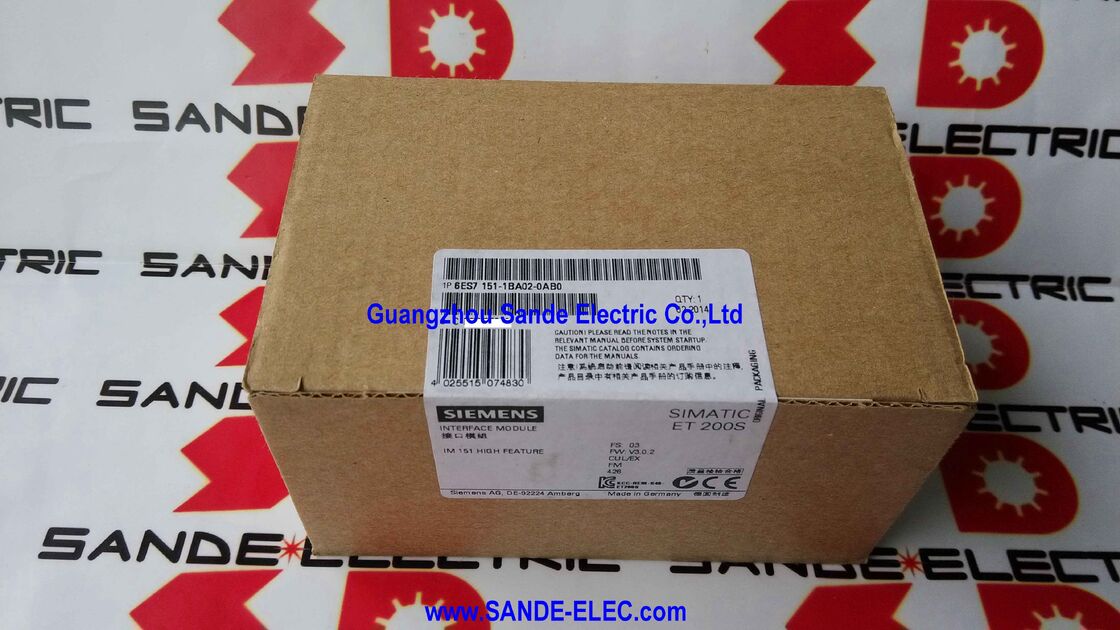

ইন্টারফেস মডিউল 6ES7151-1BA02-0AB0 6ES7 151-1BA02-0AB0 6ES7151-1BAO2-OABO

সিমেন্স 6ES7151-1BA02-0AB0 | SIMATIC ET 200S IM 151-1 উচ্চ বৈশিষ্ট্য — প্রোফিবাস ডিপি / আইসোক্রোনাস মোড / DPV1 / 244 বাইট I/O / 63 মডিউল / SIMATIC PDM

উচ্চ বৈশিষ্ট্য বনাম স্ট্যান্ডার্ড — তিনটি ক্ষমতা যা তাদের আলাদা করে

IM 151-1 HF এবং IM 151-1 স্ট্যান্ডার্ড একই শারীরিক ফর্ম ফ্যাক্টর, একই 244-বাইট I/O ক্ষমতা এবং একই 63-মডিউল স্টেশন সীমা ভাগ করে। HF যা যোগ করে তা নির্দিষ্ট এবং অ-তুচ্ছ:আইসোক্রোনাস মোড,সম্পূর্ণ DP V1 অ্যাসাইক্লিক পরিষেবা, এবংসিমেটিক পিডিএম ইন্টিগ্রেশনবুদ্ধিমান ক্ষেত্রের ডিভাইস পরিচালনার জন্য।

বেশিরভাগ বিচ্ছিন্ন এবং প্রক্রিয়া I/O অ্যাপ্লিকেশনগুলির জন্য — রিডিং সেন্সর, ভালভ নিয়ন্ত্রণ করা, স্ট্যান্ডার্ড ET 200S মডিউলগুলির মাধ্যমে তাপমাত্রা পরিমাপ — স্ট্যান্ডার্ড IM প্রতিটি প্রয়োজনীয়তাকে কভার করে। যখন অ্যাপ্লিকেশনটি মেশিন চক্রের সাথে সুনির্দিষ্ট টাইমিং সিঙ্ক্রোনাইজেশন, লাইভ অপারেশন চলাকালীন অনলাইন প্যারামিটার পরিবর্তন বা সিমেটিক পিডিএম-এর মাধ্যমে PROFIBUS-সংযুক্ত বুদ্ধিমান ডিভাইস পরিচালনার দাবি করে তখন HF এর প্রয়োজন হয়। যখন এই তিনটি ক্ষমতার যে কোনো একটি স্পেসিফিকেশনে থাকে, তখন HF হল সঠিক মডিউল; স্ট্যান্ডার্ড নয়।

কী স্পেসিফিকেশন

আইসোক্রোনাস মোড — কেন সময় নির্ভুলতা গুরুত্বপূর্ণ

স্ট্যান্ডার্ড PROFIBUS DP-তে, বাস চক্রটি বিনামূল্যে চলে — এটি কনফিগার করা চক্রের সময়ে পুনরাবৃত্তি হয়, কিন্তু বাস চক্র এবং মেশিনের যান্ত্রিক চক্রের মধ্যে পর্যায় সম্পর্ক ক্রমাগত প্রবাহিত হয়। বিচ্ছিন্ন I/O এবং বেশিরভাগ অ্যানালগ পরিমাপের জন্য, এটি গ্রহণযোগ্য। উচ্চ-গতির অবস্থান পরিমাপের জন্য, সমন্বিত মাল্টি-অক্ষ ড্রাইভ নিয়ন্ত্রণ, বা কোনো পরিমাপ যেখানে মেশিন চক্রের সাপেক্ষে অধিগ্রহণের পর্যায় ফলাফলকে প্রভাবিত করে, তা নয়।

আইসোক্রোনাস মোড PROFIBUS DP চক্রকে DP মাস্টারের servo interrupt থেকে একটি বাহ্যিক সিঙ্ক্রোনাইজেশন সিগন্যালে লক করে। ET 200S মডিউলগুলি এই সংকেতের সাথে সম্পর্কিত একটি সংজ্ঞায়িত, পুনরুত্পাদনযোগ্য পর্যায়ে তাদের ডেটা আপডেট করে — তাই প্রতিটি স্ক্যান চক্র, ক্যাপচার করা ডেটা মেশিনের যান্ত্রিক চক্রের ঠিক একই বিন্দুর সাথে মিলে যায়। এই পুনরাবৃত্তিযোগ্যতাই PROFIBUS-সংযুক্ত ET 200S স্টেশনগুলিকে শুধুমাত্র পর্যবেক্ষণের জন্য নয়, ক্লোজড-লুপ গতি নিয়ন্ত্রণ এবং নির্ভুলতা পরিমাপের জন্য ডেটা উত্স হিসাবে ব্যবহারযোগ্য করে তোলে।

DP V1 অ্যাসাইক্লিক সার্ভিসেস — অনলাইন ডিভাইস ম্যানেজমেন্ট

DP V1 DP মাস্টারকে পৃথক ET 200S মডিউলগুলিতে ডেটা রেকর্ড পড়তে এবং লিখতে সক্ষম করে যখন চক্রীয় I/O বিনিময় চলতে থাকে। ব্যবহারিক পরিভাষায়: একটি প্রসেস কন্ট্রোলার একটি প্রেসার ট্রান্সমিটারের ক্রমাঙ্কন ডেটা পড়তে পারে, একটি তাপমাত্রা মডিউলের ইঞ্জিনিয়ারিং ইউনিট পরিসীমা সামঞ্জস্য করতে পারে, অথবা একটি মোটর স্টার্টারের ওভারলোড থ্রেশহোল্ড আপডেট করতে পারে — বিদ্যমান প্রোফিবাস তারের উপরে, লাইভ প্রোডাকশনের সময়, স্টেশন বন্ধ না করে।

এক্সটেন্ডেড DP V1 ডায়াগনস্টিক রুট পৃথক মডিউল থেকে IM 151-1 HF-এর মাধ্যমে DP মাস্টারে স্ট্রাকচার্ড ফল্ট ডেটা: কোন চ্যানেল, কোন মডিউলে, কোন ফল্টের ধরন সহ — একটি সাধারণ "স্টেশন ফল্ট" ইঙ্গিতের পরিবর্তে যা নির্দিষ্ট অবস্থানের তথ্য ছাড়াই রক্ষণাবেক্ষণ প্রযুক্তিবিদকে ছেড়ে দেয়।

SIMATIC PDM ইন্টিগ্রেশন একই DP V1 চ্যানেল ব্যবহার করে ET 200S স্টেশনের মাধ্যমে ইন্টেলিজেন্ট ফিল্ড ডিভাইস (ফ্লোমিটার, ট্রান্সমিটার, ভালভ পজিশনার) প্যারামিটারাইজ এবং নির্ণয় করে — ডিভাইস ম্যানেজমেন্ট কমিউনিকেশন পাথ হিসাবে উৎপাদন I/O তারের দ্বিগুণ হয়।

FAQ

প্রশ্ন 1: স্ট্যান্ডার্ড IM 151-1 কে উচ্চ বৈশিষ্ট্য থেকে ঠিক কী আলাদা করে?

স্ট্যান্ডার্ড (AA) DPV0 সাইক্লিক I/O এক্সচেঞ্জ এবং DPV1 অ্যাসাইক্লিক পরিষেবা সমর্থন করে কিন্তু আইসোক্রোনাস মোড নয়। হাই ফিচার (BA) সিমেটিক পিডিএম-ভিত্তিক বুদ্ধিমান ডিভাইস পরিচালনা সহ টাইমিং-সিঙ্ক্রোনাইজড ডেটা অধিগ্রহণ এবং গভীর DP V1 ইন্টিগ্রেশনের জন্য আইসোক্রোনাস মোড যোগ করে। টাইমিং বা PDM প্রয়োজনীয়তা ছাড়াই ডিজিটাল এবং অ্যানালগ I/O-এর জন্য, মান পর্যাপ্ত। গতি-সিঙ্ক্রোনাইজড পরিমাপ বা বুদ্ধিমান ডিভাইস প্যারামিটারাইজেশনের জন্য, এইচএফ প্রয়োজন।

প্রশ্ন 2: PROFIBUS IM 151-1 এবং PROFINET IM 151-3 স্টেশন কি একই মেশিনে সহাবস্থান করতে পারে?

হ্যাঁ। একটি PROFIBUS DP মাস্টার ইন্টারফেস এবং একটি PROFINET IO কন্ট্রোলার উভয়ের সাথে একটি S7-300 বা S7-400 কন্ট্রোলার একই সাথে উভয় নেটওয়ার্কে ET 200S স্টেশনগুলিকে সমর্থন করতে পারে৷ প্রতিটি স্টেশন তার নেটওয়ার্ক প্রকারের সাথে মিলিত ইন্টারফেস মডিউল ব্যবহার করে। উভয় নেটওয়ার্ক একই STEP 7 / TIA পোর্টাল হার্ডওয়্যার কনফিগারেশনের অধীনে সমান্তরালে স্বাধীনভাবে কাজ করে।

প্রশ্ন 3: IM 151-1 HF-এ স্টেশনের ঠিকানা কীভাবে সেট করা হয়?

মডিউলের মুখে একটি ঘূর্ণমান নির্বাচকের মাধ্যমে — একটি ছোট স্ক্রু ড্রাইভার দিয়ে অ্যাক্সেসযোগ্য, 1 থেকে 125 পর্যন্ত সেট করা যায়। নির্বাচক ঠিকানা অবশ্যই DP মাস্টারের স্টেপ 7 হার্ডওয়্যার কনফিগারেশনে নির্ধারিত মানের সাথে মেলে। একটি অমিল BF (বাস ফল্ট) LED সক্রিয় করে এবং সংশোধন না হওয়া পর্যন্ত PROFIBUS বাস চক্র থেকে স্টেশনটি বাদ দেয়।

প্রশ্ন 4: অপশন হ্যান্ডলিং কি এবং কখন এটি ব্যবহার করা হয়?

অপশন হ্যান্ডলিং ET 200S স্টেশনকে নির্দিষ্ট ইলেকট্রনিক্সের পরিবর্তে রিজার্ভ মডিউল দ্বারা দখলকৃত মডিউল স্লটগুলির সাথে কাজ করার অনুমতি দেয় — ডিপি মাস্টারের কোনও ত্রুটি না করে। এটি নমনীয় মেশিন ডিজাইন সমর্থন করে যেখানে একই প্রোগ্রাম এবং হার্ডওয়্যার কনফিগারেশন একাধিক পণ্য ভেরিয়েন্ট চালায়: উচ্চ-স্পেসিফিকেশন ভেরিয়েন্টে ঐচ্ছিক মডিউল ইনস্টল করা আছে; বেস ভেরিয়েন্টের একই স্লটে একটি রিজার্ভ মডিউল রয়েছে। অপশন হ্যান্ডলিং ছাড়া, কনফিগার করা স্টেশন কাঠামো থেকে কোনো বিচ্যুতি স্টেশনকে RUN-এ প্রবেশ করতে বাধা দেয়।

প্রশ্ন 5: নতুন ET 200S বিতরণকৃত I/O ডিজাইনের জন্য, IM 151-1 HF বা IM 151-3 PN নির্দিষ্ট করা উচিত?

নতুন ডিজাইনের জন্য, সিমেন্স বর্তমান প্রজন্মের ইন্টারফেস মডিউল হিসেবে IM 151-3 PN (PROFINET) সুপারিশ করে। PROFINET IO দ্রুত চক্রের সময়, বৃহত্তর I/O ডেটা ক্ষমতা, ইন্টিগ্রেটেড ডায়াগনস্টিকস, এবং সক্রিয় সিমেন্স ডেভেলপমেন্ট সাপোর্ট অফার করে। IM 151-1 HF শুধুমাত্র বিদ্যমান PROFIBUS ET 200S ইনস্টলেশনের জন্য সঠিক পছন্দ যার জন্য প্রতিস্থাপনের যন্ত্রাংশ প্রয়োজন, অথবা ইনস্টল করা PROFIBUS সিস্টেমের সম্প্রসারণের জন্য যেখানে PROFINET-এ স্থানান্তর করা ব্যবহারিক নয়।
