| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6ES7151-1AA05-0AB0 |

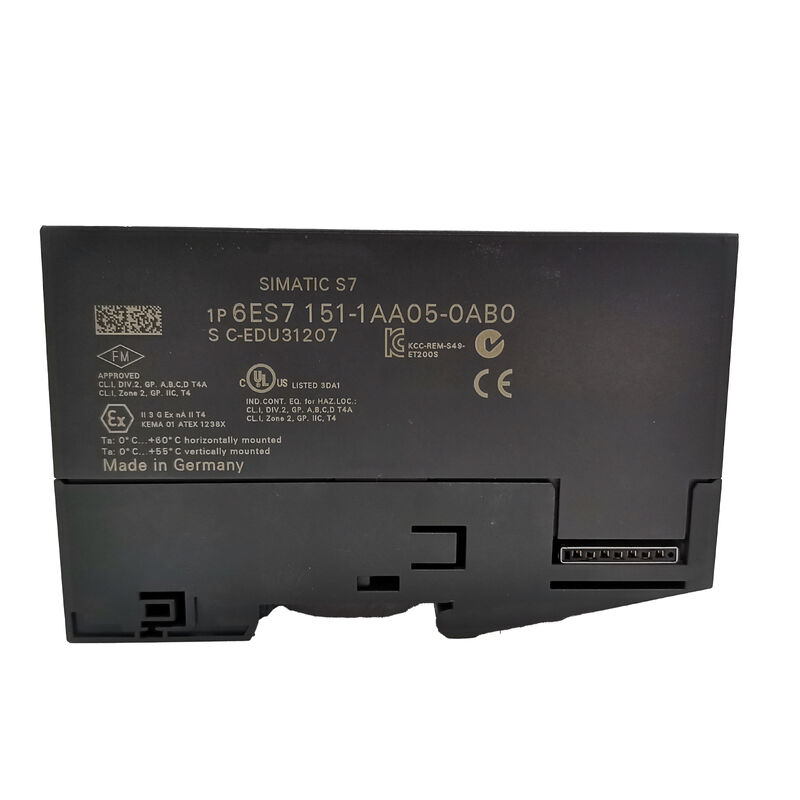

The Siemens 6ES7151-1AA05-0AB0 হল IM 151-1 স্ট্যান্ডার্ড — PROFIBUS DP ইন্টারফেস মডিউল যা একটি ET 200S ডিস্ট্রিবিউটেড I/O স্টেশনের প্রধান অংশ গঠন করে।
ET 200S স্টেশনের ফিজিক্যাল অ্যাসেম্বলিতে, ইন্টারফেস মডিউলটি বাম দিকে প্রথম মডিউল, তারপরে একটি পাওয়ার মডিউল এবং তারপর ইলেকট্রনিক I/O মডিউলগুলি থাকে। স্টেশনটি তার PROFIBUS মাস্টার, নিজস্ব ঠিকানা এবং তার সাইক্লিক I/O ডেটা সম্পর্কে যা কিছু জানে তা এই একক মডিউলের মাধ্যমে প্রবাহিত হয়।
স্ট্যান্ডার্ড উপাধি এটিকে হাই ফিচার (HF) ভ্যারিয়েন্ট থেকে আলাদা করে।
যেখানে HF আইসোক্রোনাস মোড এবং এক্সটেন্ডেড DP V1 অ্যাসাইক্লিক পরিষেবা যোগ করে, সেখানে স্ট্যান্ডার্ড সংস্করণটি বেশিরভাগ ডিস্ট্রিবিউটেড I/O অ্যাপ্লিকেশনের জন্য সম্পূর্ণ PROFIBUS DP প্রয়োজনীয়তা পূরণ করে: 12 Mbit/s পর্যন্ত সাইক্লিক I/O এক্সচেঞ্জ, অনলাইন প্যারামিটার অ্যাক্সেস এবং ডায়াগনস্টিকসের জন্য DP V1, নমনীয় মেশিন কনফিগারেশনের জন্য অপশন হ্যান্ডলিং, এবং স্লেভদের মধ্যে পিয়ার-টু-পিয়ার I/O ডেটা শেয়ারিংয়ের জন্য ডিরেক্ট ডেটা এক্সচেঞ্জ (পাবলিশার মোড)।
AA05 হল IM 151-1 স্ট্যান্ডার্ড লাইনের পঞ্চম হার্ডওয়্যার রিভিশন, যা AA00 থেকে AA04 প্রতিস্থাপন করে। প্রতিটি রিভিশন ক্রমবর্ধমান উন্নতি এনেছে — AA05 ডিরেক্ট ডেটা এক্সচেঞ্জ (পাবলিশার) ক্ষমতা এবং আইডেন্টিফিকেশন ডেটা অ্যাক্সেস যোগ করে, যা মূল মডিউলের কার্যকারিতা প্রসারিত করে এবং সম্পূর্ণ ব্যাকওয়ার্ড কম্প্যাটিবিলিটি বজায় রাখে।
একটি AA05 ফিজিক্যালি এবং ফাংশনালিভাবে একটি বিদ্যমান ET 200S স্টেশনে যেকোনো পূর্ববর্তী AA ভ্যারিয়েন্টকে কনফিগারেশন পরিবর্তন ছাড়াই প্রতিস্থাপন করে।
| প্যারামিটার | মান |
|---|---|
| ইন্টারফেস | RS-485, 9-পিন সাব-ডি |
| ট্রান্সফার রেট | 12 Mbit/s পর্যন্ত |
| I/O ডেটা ভলিউম | প্রতিটি 244 বাইট (ইন/আউট) |
| সর্বোচ্চ মডিউল | 63 |
| সর্বোচ্চ স্টেশন প্রস্থ | 2m |
| PROFIBUS প্রোটোকল | DP V0 + DP V1 |
| সাপ্লাই ভোল্টেজ | 24VDC (20.4–28.8V) |
| পাওয়ার লস | 3.3W সাধারণত |
| মাত্রা (W×H×D) | 45×119.5×75mm |
| ওজন | ~150g |
| স্ট্যাটাস | বন্ধ হওয়া স্পেয়ার |
PROFIBUS DP V0 হল সাইক্লিক লেয়ার: DP মাস্টার এই স্লেভের জন্য আউটপুট ডেটা তার আউটপুট ইমেজ থেকে পড়ে এবং ET 200S স্টেশনে লেখে; স্টেশনটি তার বর্তমান ইনপুট ডেটা পড়ে এবং মাস্টারের কাছে ফেরত পাঠায়।
এই এক্সচেঞ্জটি প্রতিটি বাস সাইকেলে ঘটে — স্বয়ংক্রিয়ভাবে, অবিচ্ছিন্নভাবে, কোনো স্পষ্ট প্রোগ্রাম নির্দেশ ছাড়াই।
I/O ডেটা মাস্টারের প্রসেস ইমেজ ইনপুট (PII) এবং আউটপুট (PIQ) এলাকায় হার্ডওয়্যার কনফিগারেশনের সময় নির্ধারিত ঠিকানায় প্রদর্শিত হয়।
DP V1 অ্যাসাইক্লিক পরিষেবাগুলির সাথে এটি প্রসারিত করে। যখন ET 200S স্টেশনটি SIMATIC S7 মাস্টারের অধীনে DPV1 মোডে কাজ করে, তখন DP মাস্টার লাইভ অপারেশনের সময় পৃথক ET 200S মডিউলগুলি থেকে ডেটা রেকর্ড পড়তে পারে (DS_READ) এবং সেগুলিতে প্যারামিটার ডেটা লিখতে পারে (DS_WRITE) — সাইক্লিক I/O এক্সচেঞ্জ ব্যাহত না করে।
এটি অ্যানালগ মডিউল স্কেলিং প্যারামিটার, টেম্পারেচার মডিউল ইঞ্জিনিয়ারিং ইউনিট এবং যেকোনো মডিউল প্যারামিটার যা স্টেশন অফলাইন না করে আপডেট করা যেতে পারে তার অনলাইন পরিবর্তনের ভিত্তি।
DPV1 মোডে প্রতি স্লটে 244 বাইটের সর্বোচ্চ প্যারামিটার দৈর্ঘ্য এমনকি সবচেয়ে জটিল ET 200S ইলেকট্রনিক মডিউলগুলির প্যারামিটার স্ট্রাকচারগুলিও ধারণ করে, যার মধ্যে সম্পূর্ণ প্যারামিটারাইজেশন সহ মোটর স্টার্টার এবং এক্সটেন্ডেড কনফিগারেশন ডেটা সহ ফাংশন মডিউলগুলি অন্তর্ভুক্ত।
ডিরেক্ট ডেটা এক্সচেঞ্জ এই ET 200S স্টেশনটিকে একই PROFIBUS সেগমেন্টে একাধিক DP মাস্টার এবং DP স্লেভগুলিতে একই সাথে তার ইনপুট ডেটা প্রকাশ করার অনুমতি দেয়।
পাবলিশার মোডে, স্টেশনটি DP মাস্টারের বাস সাইকেলের একটি সংজ্ঞায়িত পয়েন্টে বাসে তার I/O ডেটা উপলব্ধ করে, এবং অন্যান্য ডিভাইসগুলি (সাবস্ক্রাইবার হিসাবে কনফিগার করা) মাস্টারের প্রোগ্রামের মাধ্যমে রাউট না করে সরাসরি এই ডেটা পড়তে পারে।
এই ক্রস-ট্র্যাফিক ক্ষমতা কনভেয়র এবং ট্রান্সফার সিস্টেমে ব্যবহারিক মূল্য রাখে যেখানে একাধিক মোশন কন্ট্রোলার পজিশনাল বা সেন্সর ডেটা শেয়ার করে — সমস্ত ডেটা একটি কেন্দ্রীয় মাস্টারের মাধ্যমে রাউট করে এবং পুনরায় বিতরণ করার পরিবর্তে, উৎস স্টেশন সরাসরি গ্রাহকদের কাছে প্রকাশ করে।
ফলাফল হল মাস্টারের প্রসেসিং ওভারহেড হ্রাস এবং সাবস্ক্রাইবার স্টেশনগুলির জন্য দ্রুততর কার্যকর আপডেট সময়।
যখন ET 200S স্টেশনের STEP 7 প্যারামিটার সেটে অপশন হ্যান্ডলিং সক্ষম করা হয়, তখন DP মাস্টার কনফিগার করা ইলেকট্রনিক মডিউলগুলির পরিবর্তে RESERVE মডিউল দ্বারা দখলকৃত মডিউল স্লটগুলি সহ্য করে — ডায়াগনস্টিক ত্রুটি তৈরি না করে।
এই ক্ষমতাটি মেশিন ডিজাইনে ব্যবহৃত হয় যেখানে একই বেস মেশিন হার্ডওয়্যার একাধিক পণ্যের ভ্যারিয়েন্টকে সমর্থন করে: একটি ঐচ্ছিক পরিমাপ মডিউল উচ্চ-প্রান্তের ভ্যারিয়েন্টগুলির জন্য ইনস্টল করা হতে পারে এবং বেসিক ভ্যারিয়েন্টগুলির জন্য একটি RESERVE মডিউল দ্বারা প্রতিস্থাপিত হতে পারে, প্রতিটি ভ্যারিয়েন্টের জন্য পৃথক হার্ডওয়্যার কনফিগারেশনের প্রয়োজন ছাড়াই।
অপশন হ্যান্ডলিং ছাড়া, DP মাস্টার স্টার্টআপে প্রতিটি কনফিগার করা স্লটকে ফিজিক্যাল স্টেশনের সাথে তুলনা করে; যেকোনো অমিল স্টেশনকে RUN-এ প্রবেশ করতে বাধা দেয়।
এটি সহ, স্টেশনটি স্বাভাবিকভাবে শুরু হয়, কোন ঐচ্ছিক মডিউল উপস্থিত আছে তা নির্বিশেষে, এবং প্রোগ্রামটি প্রতিটি স্লটের স্ট্যাটাস বাইটের মাধ্যমে ইনস্টল করা কনফিগারেশন সনাক্ত করে।
প্রশ্ন ১: AA05 কে AA06 দ্বারা প্রতিস্থাপিত করা হয়েছে। এগুলি কি একটি বিদ্যমান স্টেশনে সরাসরি বিনিময়যোগ্য?
হ্যাঁ, AA06 হল AA05 এর একটি সরাসরি হার্ডওয়্যার প্রতিস্থাপন। ফিজিক্যাল মাত্রা, মাউন্টিং জ্যামিতি, PROFIBUS কানেক্টর এবং ফাংশনাল আচরণ অভিন্ন।
AA06 ছোট ফার্মওয়্যার এবং হার্ডওয়্যার পরিমার্জন এনেছে, কিন্তু পরিবর্তনটি DP মাস্টারের হার্ডওয়্যার কনফিগারেশন এবং STEP 7 প্রকল্পের জন্য স্বচ্ছ — একটি AA05 প্রতিস্থাপন করার সময় কোনো পুনর্গঠনের প্রয়োজন নেই।
প্রশ্ন ২: IM 151-1 স্ট্যান্ডার্ডে PROFIBUS স্টেশনের ঠিকানা কীভাবে সেট করা হয়?
PROFIBUS ঠিকানাটি মডিউলের সামনের মুখ থেকে অ্যাক্সেসযোগ্য একটি রোটারি অ্যাড্রেস সিলেক্টরের মাধ্যমে সেট করা হয় — সাধারণত একটি ছোট স্ক্রু ড্রাইভার ব্যবহার করে।
সিলেক্টরটি হার্ডওয়্যারে 1 থেকে 125 পর্যন্ত স্টেশনের ঠিকানা সেট করে।
ঠিকানাটি STEP 7-এ DP মাস্টারের হার্ডওয়্যার কনফিগারেশনে এই স্লেভের জন্য নির্ধারিত মানের সাথে মিলতে হবে।
একটি অমিল BF LED আলোকিত করে এবং এটি সংশোধন না হওয়া পর্যন্ত স্টেশনকে PROFIBUS বাস সাইকেলে অংশগ্রহণ করতে বাধা দেয়।
প্রশ্ন ৩: এই মডিউল এবং PROFIBUS DP মাস্টারের মধ্যে সর্বোচ্চ তারের দৈর্ঘ্য কত?
সর্বোচ্চ PROFIBUS তারের দৈর্ঘ্য কনফিগার করা বড রেটের উপর নির্ভর করে।
12 Mbit/s এ, সর্বোচ্চ সেগমেন্ট দৈর্ঘ্য 100m; 1.5 Mbit/s এ এটি 200m পর্যন্ত প্রসারিত হয়; 187.5kbps এ এটি 1,000m পর্যন্ত পৌঁছায়; 9.6kbps এ সর্বোচ্চ 1,200m।
এগুলি সেগমেন্টের দৈর্ঘ্য — রিপিটার সহ, দীর্ঘতর মোট বাস রান অর্জন করা সম্ভব। স্ট্যান্ডার্ড Siemens PROFIBUS কেবল (6XV1830-0EH10 বা সমতুল্য) সঠিক শিল্ডিং এবং টার্মিনেশন সহ প্রতিটি সেগমেন্টের প্রতিটি প্রান্তে প্রয়োজন।
প্রশ্ন ৪: IM 151-1 AA05 এর ফার্মওয়্যার আপডেট করা যেতে পারে, এবং কীভাবে?
ফার্মওয়্যার আপডেটগুলি STEP 7 এর ফার্মওয়্যার আপডেট ফাংশন ব্যবহার করে PROFIBUS DP এর মাধ্যমে সম্পাদিত হয়। আপডেট ফাইল (*.UPD ফরম্যাট) Siemens দ্বারা Industry Support পোর্টালের মাধ্যমে বিতরণ করা হয়। আপডেটের সময়, DP মাস্টার লাইভ PROFIBUS সংযোগের মাধ্যমে ইন্টারফেস মডিউলে ফার্মওয়্যার ইমেজ ডাউনলোড করে; মডিউলটি আপডেট প্রয়োগ করে এবং পুনরায় চালু হয়।
কোন অতিরিক্ত হার্ডওয়্যার প্রয়োজন নেই।
মনে রাখবেন যে AA05 প্রজন্মের জন্য ফার্মওয়্যার আপডেটের AA06 এর তুলনায় সীমাবদ্ধতা থাকতে পারে, এবং এগিয়ে যাওয়ার আগে নির্দিষ্ট ফার্মওয়্যার সংস্করণের জন্য Siemens ডকুমেন্টেশন যাচাই করা উচিত।
প্রশ্ন ৫: ডিরেক্ট ডেটা এক্সচেঞ্জ (পাবলিশার) কী, এবং কোন ET 200S মডিউল ডেটা প্রকাশ করা যেতে পারে?
পাবলিশার মোডে, IM 151-1 AA05 স্বাভাবিক মাস্টার-স্লেভ এক্সচেঞ্জ থেকে স্বাধীনভাবে একটি সংজ্ঞায়িত স্লটে DP সাইকেলে তার ইনপুট ডেটা PROFIBUS বাসে রাখে।
একই সেগমেন্টে অন্যান্য DP স্লেভ — সাবস্ক্রাইবার হিসাবে কনফিগার করা — এই ডেটা সরাসরি পড়ে।
প্রকাশিত ডেটা হল ET 200S স্টেশনের সম্পূর্ণ 244-বাইট ইনপুট এলাকা।
স্টেশনের প্রসেস ইনপুট ইমেজে প্রদর্শিত যেকোনো ডেটা — ডিজিটাল ইনপুট, অ্যানালগ পরিমাপ, মোটর স্টার্টার ফিডব্যাক — প্রকাশিত ডেটাতে অন্তর্ভুক্ত থাকে এবং মাস্টার প্রোগ্রাম জড়িত ছাড়াই সাবস্ক্রাইবারদের জন্য উপলব্ধ।
