| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6ES7131-4BD01-0AB0 |

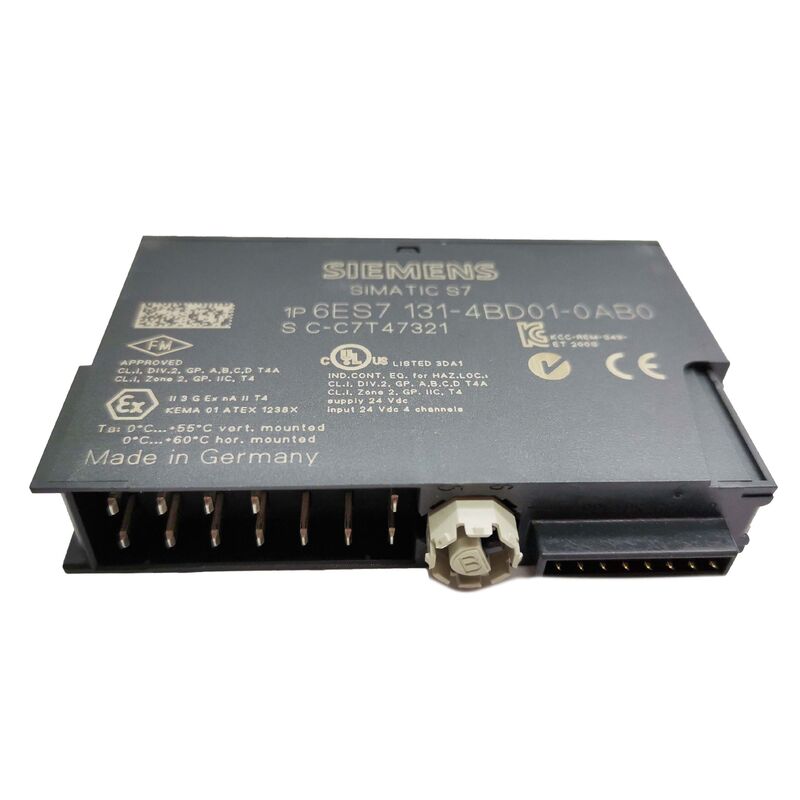

The Siemens 6ES7131-4BD01-0AB0 হল 4DI DC24V HF — SIMATIC ET 200S ডিস্ট্রিবিউটেড I/O সিস্টেমের জন্য 4-চ্যানেল 24V DC ডিজিটাল ইনপুট মডিউলের হাই ফিচার ভ্যারিয়েন্ট।
ET 200S টার্মিনাল মডিউল রেলে 15mm চওড়া বসে, এটি S7 পরিবারের সবচেয়ে সরু ইলেকট্রনিক মডিউলগুলির মধ্যে একটি, এবং ET 200S-এর আর্কিটেকচার ইলেকট্রনিক্স মডিউলগুলিকে পৃথক টার্মিনাল মডিউলের সাথে একত্রিত করে, যার মানে এই 15mm ফুটপ্রিন্ট হল ইনপুট চ্যানেলের জন্য প্রয়োজনীয় সমস্ত প্যানেল স্পেস — ওয়্যারিং নিচের টার্মিনাল মডিউলে থাকে, সিগন্যাল প্রসেসিং উপরের ইলেকট্রনিক্স মডিউলে থাকে।
ET 200S সিস্টেমের ডিজাইন দর্শন ছিল ডিস্ট্রিবিউটেড I/O কে মেশিনের যতটা সম্ভব কাছাকাছি রাখা — আক্ষরিক অর্থে মেশিনের অ্যাকচুয়েটর এবং সেন্সর সংযোগ পয়েন্টে, সিগন্যাল কেবলগুলিকে একটি কেন্দ্রীয় ক্যাবিনেটে ফেরত পাঠানোর পরিবর্তে।
প্রতিটি ET 200S স্টেশন একটি হেড মডিউল (IM 151-x) থেকে তৈরি হয় যা PROFIBUS DP বা PROFINET সংযোগ পরিচালনা করে, তারপরে পাওয়ার মডিউল এবং ইলেকট্রনিক্স মডিউলগুলি মেশিনের প্রয়োজনীয় কনফিগারেশনে থাকে।
যেহেতু প্রতিটি ইলেকট্রনিক্স মডিউল তার নিজস্ব ফিজিক্যালি পৃথক ইউনিট, তাই কনফিগারেশন সম্পূর্ণ গ্রানুলার: একটি নির্দিষ্ট মেশিন পয়েন্টে তিনটি ডিজিটাল ইনপুট এবং একটি অ্যানালগ আউটপুট প্রয়োজন? তিনটি 2DI মডিউল এবং একটি 2AO মডিউল, বা অন্যান্য সংমিশ্রণ, ক্ষমতা অপচয় না করে I/O প্রয়োজনীয়তা সঠিকভাবে মেলাতে একত্রিত করা যেতে পারে।
4DI HF একটি 15mm স্লটে চারটি ইনপুট সরবরাহ করে যেখানে চারটি বাইনারি সেন্সরগুলির একটি গ্রুপ — প্রক্সিমিটি সুইচ, লিমিট সুইচ, ফটো-ইলেকট্রিক সেন্সর — একটি একক মেশিন পয়েন্টে সংযোগ করার প্রয়োজন হয়।
The -0AB0 হাই ফিচার ডেজিগনেশন এই মডিউলটিকে -0AA0 স্ট্যান্ডার্ড ভ্যারিয়েন্ট (6ES7131-4BD01-0AA0) থেকে আলাদা করে।
ET 200S ইকোসিস্টেমের হাই ফিচার মডিউলগুলি সাধারণত স্ট্যান্ডার্ড ভ্যারিয়েন্ট দ্বারা প্রদত্ত মৌলিক ইনপুট/আউটপুট ফাংশনের বাইরে ডায়াগনস্টিক ক্ষমতা, প্যারামিটার অ্যাসাইনমেন্ট বিকল্প বা অতিরিক্ত অপারেটিং মোড যুক্ত করে।
4DI-এর জন্য, হাই ফিচার ভ্যারিয়েন্ট চ্যানেল-লেভেল ফল্ট ডিটেকশন এবং PLC প্রোগ্রাম থেকে প্যারামিটারাইজেশন (স্থির হার্ডওয়্যার ওয়্যারিংয়ের পরিবর্তে) ইঞ্জিনিয়ারিং প্রয়োজনীয়তা যেখানে প্রযোজ্য সেখানে এক্সটেন্ডেড ডায়াগনস্টিক এবং প্যারামিটার অ্যাসাইনমেন্ট কার্যকারিতা সরবরাহ করে।
| প্যারামিটার | মান |
|---|---|
| ডিজিটাল ইনপুট | 4 চ্যানেল |
| ইনপুট ভোল্টেজ | 24V DC |
| প্রতি চ্যানেলে ইনপুট কারেন্ট | ~7mA 24V এ |
| প্রতিক্রিয়া সময় | ~3ms (2.0–4.5ms) |
| মডিউল প্রস্থ | 15mm |
| ওজন | ~35g |
| সর্বোচ্চ কেবল দৈর্ঘ্য | 1000m |
| প্রতি চ্যানেলে LED | হ্যাঁ (সবুজ) |
| হট সোয়াপ | হ্যাঁ |
| টার্মিনাল মডিউল | আলাদাভাবে প্রয়োজন |
| অপারেটিং তাপমাত্রা | 0 থেকে +60°C |
| সুরক্ষা | IP20 |
ইলেকট্রনিক্স মডিউল এবং টার্মিনাল মডিউলের মধ্যে ET 200S-এর বিভাজন সিস্টেমের সবচেয়ে ব্যবহারিক ইঞ্জিনিয়ারিং বৈশিষ্ট্যগুলির মধ্যে একটি, এবং এটি সরাসরি 6ES7131-4BD01-0AB0 কীভাবে কেনা এবং ইনস্টল করা হয় তা প্রভাবিত করে।
The টার্মিনাল মডিউল হল নিষ্ক্রিয় অংশ: এটি DIN রেলে মাউন্ট করে, ফিল্ড সেন্সরগুলির সাথে সংযোগকারী টার্মিনালগুলি সরবরাহ করে এবং উপরের থেকে ইলেকট্রনিক্স মডিউল গ্রহণকারী সংযোগকারী ইন্টারফেস অন্তর্ভুক্ত করে।
টার্মিনাল মডিউলগুলি জায়গায় ওয়্যার করা হয় এবং স্থায়ীভাবে প্যানেলে থাকে। একবার ফিল্ড কেবলগুলি সংযুক্ত হয়ে গেলে এবং ওয়্যারিং কমিশন করা হয়ে গেলে, টার্মিনাল মডিউলটি আর স্পর্শ করার প্রয়োজন হয় না।
The ইলেকট্রনিক্স মডিউল(এই ইউনিট) উপর থেকে টার্মিনাল মডিউলের সাথে ক্লিপ করে।
এটিতে সমস্ত সক্রিয় সিগন্যাল প্রসেসিং সার্কিট্রি থাকে — ইনপুট ফিল্টারিং, কারেন্ট পরিমাপ, LED ডিসপ্লে, এবং ET 200S ব্যাকপ্লেন বাসের ডিজিটাল ইন্টারফেস।
ইলেকট্রনিক্স মডিউলটি নিচের টার্মিনাল মডিউলের একটি তারও না সরিয়ে সরানো এবং প্রতিস্থাপন করা যেতে পারে, যা হট সোয়াপিং সক্ষম করার প্রক্রিয়া: টার্মিনাল মডিউলটি ওয়্যার করা এবং পাওয়ারড থাকে; শুধুমাত্র ইলেকট্রনিক্স মডিউল পরিবর্তন হয়।
এই বিভাজনের একটি সরাসরি রক্ষণাবেক্ষণ সুবিধা রয়েছে। যখন উৎপাদনের বছর পরে একটি ডিজিটাল ইনপুট মডিউল ব্যর্থ হয়, তখন প্রতিস্থাপন কয়েক সেকেন্ড সময় নেয় — ব্যর্থ ইলেকট্রনিক্স মডিউলটি সরান, নতুন 6ES7131-4BD01-0AB0 প্রবেশ করান, এবং চারটি ইনপুট চ্যানেল অবিলম্বে পরিষেবাতে ফিরে আসে।
কোনো রিওয়্যারিং নেই, কোনো কেবল লেবেল পরীক্ষা করার নেই, কোনো সংযোগ ভুলভাবে লাগানোর ঝুঁকি নেই। টার্মিনাল মডিউলের ওয়্যারিং একবার কমিশন করা হয়; ইলেকট্রনিক্স মডিউলটি যতবার প্রয়োজন ততবার প্রতিস্থাপন করা যেতে পারে।
4DI DC24V HF-এর জন্য সামঞ্জস্যপূর্ণ টার্মিনাল মডিউলগুলির মধ্যে রয়েছে TM-P15S23-A1, TM-P15C23-A1, এবং TM-P15N23-A1, অন্যান্যদের মধ্যে — নির্দিষ্ট নির্বাচন নির্ভর করে ইনস্টলেশন স্ট্যান্ডার্ড, কোটেড, বা নির্দিষ্ট কনফিগারেশন টার্মিনাল মডিউল ব্যবহার করে কিনা তার উপর।
4DI DC24V পরিবারের মধ্যে, Siemens দুটি ভ্যারিয়েন্ট সরবরাহ করে যা একই মৌলিক ইনপুট ফাংশন শেয়ার করে কিন্তু তাদের বর্ধিত ক্ষমতাগুলিতে ভিন্ন।
স্ট্যান্ডার্ড ভ্যারিয়েন্ট (6ES7131-4BD01-0AA0, সাফিক্স -0AA0) একটি ফিক্সড-ফাংশন মডিউল: 24V DC তে 4 ইনপুট, 3ms প্রতিক্রিয়া সময়, চ্যানেল LED ইন্ডিকেটর, এবং ওয়্যার করা ছাড়া অতিরিক্ত কোনো কনফিগারেশন নেই।
এটি সরল ডিজিটাল ইনপুট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ইনপুটটি অতিরিক্ত প্রসেসিং ছাড়াই পড়তে এবং রিপোর্ট করতে হবে।
হাই ফিচার ভ্যারিয়েন্ট (6ES7131-4BD01-0AB0, সাফিক্স -0AB0) প্যারামিটারাইজেশন ক্ষমতা যোগ করে।
PROFIBUS DP/PROFINET কনফিগারেশনের মাধ্যমে মডিউলে প্যারামিটারগুলি অ্যাসাইন করা যেতে পারে, যা ফাংশনাল আচরণকে সক্ষম করে — যেমন ইনপুট ওয়্যার ব্রেক বা শর্ট সার্কিটে ডায়াগনস্টিক অ্যালার্ম জেনারেশন, বা ইনপুট ফিল্টার সময় সামঞ্জস্য — ইঞ্জিনিয়ারিং টুল থেকে সেট করা এবং স্টেশন স্টার্টআপের অংশ হিসাবে মডিউলে ডাউনলোড করা যেতে পারে।
যেখানে অ্যাপ্লিকেশনটি PLC-কে একটি ইনপুট সেন্সরের সাপ্লাই ওয়্যার ভাঙা হলে (নীরবে 0 স্টেট পড়ার পরিবর্তে) একটি ডায়াগনস্টিক অ্যালার্ম গ্রহণ করতে হবে, সেখানে হাই ফিচার মডিউল এই সনাক্তকরণ সরবরাহ করে।
যে অ্যাপ্লিকেশনগুলি চ্যানেল ডায়াগনস্টিকস ছাড়াই কেবল কন্টাক্ট ক্লোজার পড়তে চায়, তাদের জন্য স্ট্যান্ডার্ড ভ্যারিয়েন্ট যথেষ্ট এবং কম ব্যয়বহুল।
4DI DC24V HF স্ট্যান্ডার্ড 24V DC দুই-তার এবং তিন-তার সেন্সর সিগন্যাল গ্রহণ করে — ইউরোপীয় এবং আন্তর্জাতিক মেশিন টুল এবং ফ্যাক্টরি অটোমেশনে প্রভাবশালী সিগন্যাল টাইপ:
তিন-তারের PNP (সোর্স-টাইপ) প্রক্সিমিটি সেন্সরগুলি সরাসরি মডিউলের ইনপুট টার্মিনালে সংযোগ করে, যেখানে সেন্সরের সুইচিং আউটপুট সক্রিয় হলে ইনপুটকে পজিটিভ চালিত করে।
24V এ 7mA-এর ইনপুট কারেন্ট Siemens, Pepperl+Fuchs, Sick, Turck, এবং অন্যান্য প্রধান সেন্সর নির্মাতাদের প্রায় সমস্ত স্ট্যান্ডার্ড PNP প্রক্সিমিটি সুইচের সিঙ্ক কারেন্ট ক্ষমতার মধ্যে পড়ে।
মেকানিক্যাল কন্টাক্ট এবং রিড সুইচগুলি দুই-তারের কনফিগারেশনে একটি পজিটিভ সিগন্যাল (ইনপুট টার্মিনালে L+ সুইচিং) সহ সংযোগ করে।
মডিউলের ইনপুট সার্কিট প্রয়োজনীয় সিঙ্ক কারেন্ট পাথ সরবরাহ করে।
দুই-তারের সেন্সরগুলি (তাদের বৈশিষ্ট্যযুক্ত লিকেজ কারেন্ট সহ এমনকি খোলা অবস্থায়) সেন্সরের নির্দিষ্ট লিকেজ কারেন্ট স্পেসিফিকেশনের উপর নির্ভর করে সামঞ্জস্যপূর্ণ হতে পারে — খোলা অবস্থায় ইনপুটটি সঠিকভাবে পড়ার জন্য মডিউলের ইনপুট থ্রেশহোল্ড লিকেজ কারেন্টের নিচে থাকতে হবে। বেশিরভাগ আধুনিক দুই-তারের সেন্সরের লিকেজ কারেন্ট 1mA-এর নিচে থাকে, যা ইনপুট টার্ন-অন থ্রেশহোল্ডের নিচে, তাই সঠিক 0/1 স্টেট সনাক্তকরণ বজায় থাকে।
প্রশ্ন ১: 6ES7131-4BD01-0AB0 কি PROFINET এবং PROFIBUS DP উভয়ের জন্য কনফিগার করা ET 200S স্টেশনের সাথে ব্যবহার করা যেতে পারে?
হ্যাঁ। ET 200S-এর ইলেকট্রনিক্স মডিউলগুলি — এই 4DI HF মডিউল সহ — ET 200S ইন্টারফেস মডিউলগুলির সম্পূর্ণ পরিসরের সাথে সামঞ্জস্যপূর্ণ: PROFIBUS DP-এর জন্য IM 151-1, PROFINET-এর জন্য IM 151-3 PN, এবং স্ট্যান্ডঅ্যালোন অপারেশনের জন্য IM 151-7 CPU।
4DI HF মডিউলটিতে নিজে কোনো ফিল্ডবাস ইন্টারফেস নেই; এটি ইনস্টল করা হেড মডিউলের মাধ্যমে ET 200S ব্যাকপ্লেন বাসের সাথে যোগাযোগ করে।
হেড মডিউলটি PROFIBUS থেকে PROFINET-এ পরিবর্তন করলে সিগন্যাল মডিউল পরিবর্তন করার প্রয়োজন হয় না।
প্রশ্ন ২: মডিউলটির জন্য একটি টার্মিনাল মডিউল প্রয়োজন। ইলেকট্রনিক্স মডিউলটি কীভাবে টার্মিনাল মডিউলের সাথে যান্ত্রিকভাবে সংযুক্ত হয়?
ইলেকট্রনিক্স মডিউলটি একটি স্ন্যাপ-ফিট মেকানিজমের মাধ্যমে টার্মিনাল মডিউলের সাথে ক্লিপ করে — ইলেকট্রনিক্স মডিউলটি টার্মিনাল মডিউলের উপর সারিবদ্ধ করা হয় যার ব্যাকপ্লেন কানেক্টর টার্মিনাল মডিউলের ম্যাচিং কানেক্টরের উপর থাকে, তারপর নিচের দিকে চাপ দেওয়া হয় যতক্ষণ না লকিং ট্যাবটি জায়গায় স্ন্যাপ করে। কোনো সরঞ্জামের প্রয়োজন নেই।
বিপরীত প্রক্রিয়া (রিলিজ ট্যাবটি তুলুন এবং ইলেকট্রনিক্স মডিউলটি উপরের দিকে টানুন) কোনো সরঞ্জাম ছাড়াই ইলেকট্রনিক্স মডিউলটি মুক্ত করে।
টার্মিনাল মডিউলের ফিল্ড ওয়্যারিং টার্মিনালগুলি ইলেকট্রনিক্স মডিউল ইনস্টল করা বা সরানো হোক না কেন সামনে থেকে অ্যাক্সেসযোগ্য।
প্রশ্ন ৩: ডেটা শীট একটি 3ms প্রতিক্রিয়া সময় তালিকাভুক্ত করে। এটি কি ইনপুট স্টেট পরিবর্তন থেকে PROFIBUS ডেটা আপডেটের ল্যাটেন্সি?
3ms ফিগারটি হল ইলেকট্রনিক্স মডিউলের নিজস্ব ইনপুট ফিল্টার এবং প্রসেসিং সময় — ইনপুট টার্মিনাল ভোল্টেজ স্টেট পরিবর্তন এবং মডিউলের অভ্যন্তরীণ রেজিস্টার নতুন স্টেট প্রতিফলিত করার মধ্যে বিলম্ব।
এটি PROFIBUS DP ট্রান্সমিশন ল্যাটেন্সি থেকে আলাদা, যা কনফিগার করা বাস সাইকেল সময় এবং DP মাস্টারের স্ক্যান সাইকেলের উপর নির্ভর করে।
সেন্সর স্টেট পরিবর্তন থেকে S7 CPU-এর প্রসেস ইমেজ আপডেট পর্যন্ত মোট ল্যাটেন্সি হল ইনপুট ফিল্টার সময় (~3ms), PROFIBUS DP বাস সাইকেল সময় (সাধারণত কনফিগারেশনের উপর নির্ভর করে 1–10ms), এবং CPU-এর প্রোগ্রাম স্ক্যান সাইকেল সময়ের সমষ্টি। সুনির্দিষ্ট টাইমিং বিশ্লেষণের জন্য, তিনটি উপাদানেরই যোগফল বের করতে হবে।
প্রশ্ন ৪: 6ES7131-4BD01-0AB0 কি এখনও উপলব্ধ, এবং বর্তমান Siemens প্রতিস্থাপন কি?
ET 200S সিরিজ, এই মডিউল সহ, Siemens দ্বারা বন্ধ করে দেওয়া হয়েছে। নতুন ইনস্টলেশনের জন্য প্রস্তাবিত বর্তমান প্ল্যাটফর্ম হল SIMATIC ET 200SP, যা আরও কম্প্যাক্ট ফর্ম ফ্যাক্টরে PROFINET কে প্রাথমিক যোগাযোগ ইন্টারফেস হিসাবে অনুরূপ মডুলার I/O কার্যকারিতা সরবরাহ করে।
বিদ্যমান ET 200S ইনস্টলেশনগুলির রক্ষণাবেক্ষণের জন্য, 6ES7131-4BD01-0AB0 শিল্প ইলেকট্রনিক্স সারপ্লাস এবং আফটারমার্কেট চ্যানেলের মাধ্যমে উপলব্ধ রয়েছে।
Siemens বন্ধ করার পরে একটি নির্দিষ্ট সময়ের জন্য ET 200S-এর জন্য খুচরা যন্ত্রাংশ সহায়তা প্রদান অব্যাহত রেখেছে, যেমনটি পণ্যের জীবনচক্রের স্থিতিতে নথিভুক্ত করা হয়েছে।
প্রশ্ন ৫: স্ট্যান্ডার্ড (-0AA0) এবং হাই ফিচার (-0AB0) 4DI মডিউলের ভ্যারিয়েন্টগুলির সাথে কি একই টার্মিনাল মডিউল ব্যবহার করা যেতে পারে?
হ্যাঁ। 4DI DC24V-এর স্ট্যান্ডার্ড এবং হাই ফিচার ভ্যারিয়েন্টগুলি একই টার্মিনাল মডিউল মেকানিক্যাল ইন্টারফেস এবং পিনআউট শেয়ার করে।
6ES7131-4BD01-0AA0 স্ট্যান্ডার্ড মডিউলের জন্য ওয়্যার করা একটি টার্মিনাল মডিউল কোনো ওয়্যারিং পরিবর্তন ছাড়াই 6ES7131-4BD01-0AB0 হাই ফিচার মডিউল গ্রহণ করতে পারে।
দুটি ভ্যারিয়েন্টের মধ্যে কার্যকরী পার্থক্য ইলেকট্রনিক্স মডিউলটিতেই এবং PROFIBUS/PROFINET প্যারামিটার অ্যাসাইনমেন্টে উপলব্ধি করা হয় — টার্মিনাল ওয়্যারিংয়ে নয়। এই ইন্টারচেঞ্জেবিলিটি ফিল্ড রিপ্লেসমেন্ট ইনভেন্টরিকে সহজ করে: হাই ফিচার মডিউলগুলির একটি একক স্টক বিদ্যমান ET 200S ইনস্টলেশনে স্ট্যান্ডার্ড এবং হাই ফিচার উভয় মডিউল প্রতিস্থাপন করতে পারে।
