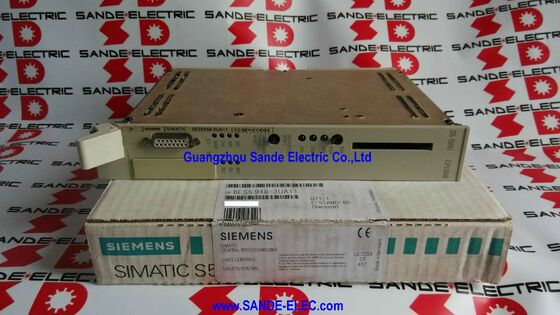

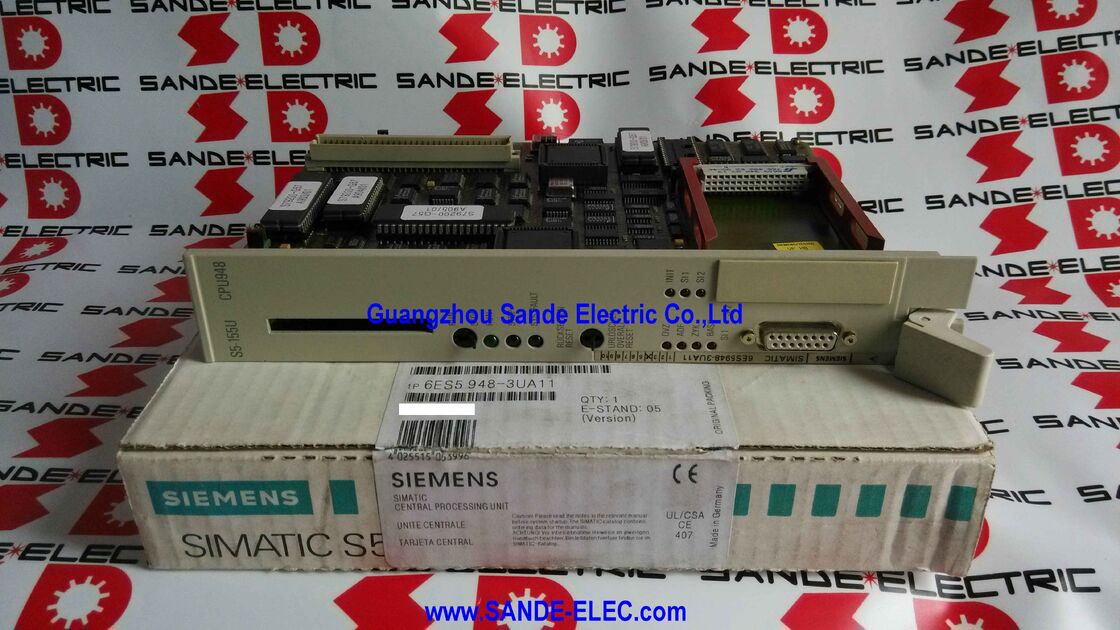

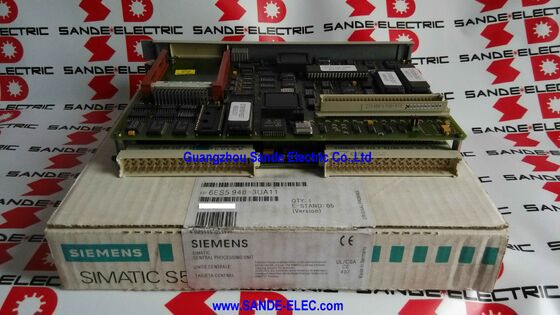

সিপিইউ মডিউল 6ES5948-3UA11 6ES59483UA11

সিমেন্স ৬ইএস৫৯৪৮-৩ইউএ১১। সিম্যাটিক এস৫ সিপিইউ ৯৪৮ ∙ এস৫-১৩৫ইউ/এস৫-১৫৫ইউ সেন্ট্রাল প্রসেসিং ইউনিট, ৬৪০ কেবি র্যাম, ৪ এমবি ফ্ল্যাশ ইপ্রোম, টিটিআই ২০ এমএ ইন্টারফেস, ডাবল-ওয়াইডথ, লিগ্যাসি রিপেয়ার

সংক্ষিপ্ত বিবরণ

দ্যসিমেন্স 6ES5948-3UA11সিপিইউ ৯৪৮ ০ হল কেন্দ্রীয় প্রসেসিং ইউনিট যা সিমেন্সের বৃহত্তম এবং সবচেয়ে সক্ষম প্রোগ্রামযোগ্য নিয়ামক সিমেটিক এস৫-১৫৫ইউকে চালিত করেছিল ১৯৮০ এবং ১৯৯০ এর দশকে।

সিপিইউ ৯৪৮ এর গুরুত্ব বোঝার জন্য, আপনাকে বুঝতে হবে যে এস৫-১৫৫ইউ কি ছিল: মেশিন নিয়ন্ত্রণের জন্য একটি কম্প্যাক্ট পিএলসি নয়, কিন্তু একটি পূর্ণ-স্কেল প্রক্রিয়া অটোমেশন কন্ট্রোলারসক্ষমতা এবং অ্যাপ্লিকেশন, যা পরবর্তীতে এস৭-৪০০ হয়ে উঠবে।

সিপিইউ ৯৪৮ সহ এস৫-১৫৫ইউকে বিদ্যুৎ কেন্দ্রের বিতরণ নিয়ন্ত্রণ, রাসায়নিক চুল্লি ব্যবস্থাপনা, বড় আকারের জল চিকিত্সা স্বয়ংক্রিয়করণের জন্য নির্দিষ্ট করা হয়েছিল,এবং অবিচ্ছিন্ন প্রক্রিয়া অ্যাপ্লিকেশন যেখানে প্রোগ্রাম কয়েকশো কিলোবাইট এবং I / O সংখ্যা কয়েকশো পয়েন্টে পরিমাপ করা হয়.

6ES5948-3UA11 অভ্যন্তরীণ র্যামের 640KB প্রদান করে। ১৯৯০ এর দশকের গোড়ার দিকে, যখন সিপিইউ 948 ডিজাইন করা হয়েছিল এবং স্থাপন করা হয়েছিল,640 কেবি একটি শিল্প নিয়ামক জন্য একটি উল্লেখযোগ্য মেমরি বরাদ্দ ছিল.

S5-155U এর প্রোগ্রাম মেমরি STEP 5 নির্দেশাবলীর শব্দে পরিমাপ করা হয়েছিল এবং 640KB RAM ব্যাপক PID লুপ ব্যবস্থাপনা, অ্যালার্ম প্রক্রিয়াকরণ,এবং ডেটা হ্যান্ডলিং যা যুগের জন্য উচ্চাভিলাষী অটোমেশন কাজ ছিল.

আজ, সিপিইউ 948 নতুন ইনস্টলেশনের জন্য একটি পণ্য নয় এটি একটি রক্ষণাবেক্ষণ উপাদান। এটির জন্য ডিজাইন করা S5-155U সিস্টেমগুলি এখনও পুরানো প্রক্রিয়া উদ্ভিদগুলিতে কাজ করছে,প্রায়শই এমন অ্যাপ্লিকেশনগুলিতে যেখানে আধুনিক প্ল্যাটফর্মগুলিতে মাইগ্রেশনের ব্যয় এবং ব্যাঘাত এখনও ন্যায়সঙ্গত নয়.

যখন এমন একটি ইনস্টলেশনে একটি সিপিইউ 948 ব্যর্থ হয়, তখন একটি প্রতিস্থাপন খুঁজে পাওয়া উত্পাদন পুনরুদ্ধারের দ্রুততম এবং সর্বনিম্ন বিঘ্নিত পথ।

মূল বৈশিষ্ট্যাবলী

S5-155U আর্কিটেকচার যেখানে CPU 948 কাজ করে

এস৫-১৫৫ইউ একটি মডুলার র্যাক-ভিত্তিক কন্ট্রোলার ছিল যা তার প্রজন্মের বৃহত্তম অটোমেশন কাজগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছিল। সিস্টেমটি একটি সাধারণ বাস র্যাক (সিআর) ব্যবহার করেছিল যা সিপিইউ মডিউলকে সামঞ্জস্য করতে পারে,একাধিক I/O মডিউল, এবং যোগাযোগ প্রসেসর।

সিপিইউ ৯৪৮ একটি ডাবল-প্রস্থের মডিউল যা র্যাকের দুটি শারীরিক স্লট অবস্থান দখল করে।

এই দ্বিগুণ প্রস্থটি সিপিইউর অভ্যন্তরীণ ইলেকট্রনিক্সের জটিলতার কারণে পরিচালিত হয়েছিলঃ 640 কেবি র্যাম, মেমরি সাবমডিউল সকেট, পিজি ইন্টারফেস সকেট, বর্তমান লুপ টিটিওয়াই যোগাযোগ সার্কিট,এবং প্রসেসর এবং বাস ইন্টারফেস ইলেকট্রনিক্স সব একটি পিসিবি সমাবেশ দখল যে মান একক-স্লট প্রস্থ মধ্যে মাপসই করা যাবে না.

র্যাকের ব্যাকপ্লেন বাসটি সিপিইউ 948 কে তার ডানদিকে I/O মডিউলগুলির সাথে সংযুক্ত করে, I/O অ্যাক্সেস এবং পাওয়ারের জন্য উভয় ঠিকানা / ডেটা বাস সংকেত বহন করে।

সিপিইউ 948 এর সামনের প্যানেলে 20 এমএ টিটিওয়াই (বর্তমান লুপ) ইন্টারফেস প্রোগ্রামিং এবং এইচএমআই সংযোগ হিসাবে কাজ করেছিল ¢ একই শারীরিক ইন্টারফেস সিমেন্স অপারেটর প্যানেল (ওপি 5, ওপি 15, ওপি 25,OP35) এবং যুগের STEP 5 প্রোগ্রামিং ডিভাইস, হ্যান্ডহেল্ড প্রোগ্রামার থেকে শুরু করে পিসি ভিত্তিক পিজি 730 এবং পিজি 740 ইঞ্জিনিয়ারিং স্টেশন পর্যন্ত।

৬৪০ কেবি র্যাম এবং মেমরি সাবমডিউল আর্কিটেকচার

সিপিইউ 948 এর মেমরি আর্কিটেকচারটি 1980 এর দশকের শেষ এবং 1990 এর দশকের প্রথম দিকে অর্ধপরিবাহী অর্থনীতির প্রকৌশল বাস্তবতা প্রতিফলিত করে।640KB অভ্যন্তরীণ RAM ব্যবহারকারী প্রোগ্রাম এবং তথ্যের জন্য কাজের মেমরি সরবরাহ করেছিল কিন্তু এমনকি 640KB এর বড় আকারের প্রক্রিয়া অটোমেশনে তার সীমাবদ্ধতা ছিল.

মেমরি সাবমডিউল স্লট এই সীমাবদ্ধতা সমাধানঃ একটি প্লাগযোগ্য ফ্ল্যাশ EPROM সাবমডিউল মোট ঠিকানাযোগ্য প্রোগ্রাম / ডেটা মেমরি 4MB পর্যন্ত প্রসারিত করতে পারে,শত শত প্রোগ্রাম ব্লক সহ জটিল মাল্টিটাস্কিং প্রক্রিয়া নিয়ন্ত্রণ প্রোগ্রামের জন্য পর্যাপ্ত স্থান প্রদান, ব্যাপক পিআইডি নিয়ন্ত্রণ লাইব্রেরি, এবং বিপদাশঙ্কা ব্যবস্থাপনার জন্য বড় ডেটা কাঠামো।

বাস্তবে, ফ্ল্যাশ ইপিআরওএম সাবমডিউলটি লোড মেমরি হিসাবে কাজ করেছিল non ভল্যাটিল স্টোর যা থেকে প্রোগ্রামটি স্টার্টআপে কাজের র্যামে লোড করা হয়েছিল।

একটি পাওয়ার-আপ চক্রের ফলে CPU 948 প্রোগ্রামটি EPROM সাবমডিউল থেকে কাজ করা RAM- এ অনুলিপি করতে শুরু করে যা বড় প্রোগ্রামগুলির জন্য কয়েক সেকেন্ড সময় নেয়।যে কারণে S5-155U সিস্টেম আধুনিক নিয়ামকদের তুলনায় তাদের দীর্ঘ পুনরায় আরম্ভ সময় জন্য স্মরণ করা হয়.

টিটিওয়াই ২০ এমএ বর্তমান লুপ ∙ এস৫-ইরা কমিউনিকেশন স্ট্যান্ডার্ড

সিপিইউ 948 এর 20 এমএ বর্তমান লুপ (টিটিওয়াই) ইন্টারফেস পিএলসি প্রোগ্রামিং এবং এইচএমআই সংযোগগুলির জন্য স্ট্যান্ডার্ড হিসাবে আরএস -485 এর আগে। ভোল্টেজ-ভিত্তিক সংকেত দেওয়ার পরিবর্তে,বর্তমান লুপ একটি যৌক্তিক '১' এবং যৌক্তিক '০' এর জন্য ০mA প্রতিনিধিত্ব করার জন্য ২০mA প্রবাহিত বর্তমান ব্যবহার করে.

এই বর্তমান-ভিত্তিক কোডিং স্বতন্ত্র শব্দ প্রতিরোধের প্রদান করে √ বড় মোটর এবং দীর্ঘ ক্যাবল রান সঙ্গে শিল্প পরিবেশ উল্লেখযোগ্য ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ উৎপন্ন,এবং বর্তমান লুপ এর বৈকল্পিক বর্তমান sensing একক শেষ ভোল্টেজ সংকেত তুলনায় এই শব্দ অনেক কম সংবেদনশীল.

সিপিইউ ৯৪৮ এর সাথে এস৫-১৫৫ইউ প্রোগ্রামিংয়ের জন্য প্রোগ্রামিং ডিভাইসে একটি সামঞ্জস্যপূর্ণ ২০ এমএ টিটিওয়াই ইন্টারফেস প্রয়োজন।

একটি আধুনিক ল্যাপটপের সংযোগের জন্য একটি ইউএসবি-টু-টিটিওয়াই অ্যাডাপ্টার প্রয়োজন যা STEP 5 সফটওয়্যার ¢ সাধারণত STEP 5 V7.2 বা তার পরে।

লিগাসি রক্ষণাবেক্ষণ কেন CPU 948 ইউনিট এখনও প্রয়োজন হয়

সিপিইউ ৯৪৮ ইউনিটের উপর নির্ভরশীল এস৫-১৫৫ইউ ইনস্টলেশনগুলি বহু-দশকের পরিষেবা জীবনের জন্য নির্মিত হয়েছিল।

S5-155U হার্ডওয়্যারের সাথে 1992 সালে ইনস্টল করা একটি পেট্রোকেমিক্যাল প্ল্যান্ট কন্ট্রোল সিস্টেম 2020 এর দশকেও মূল হার্ডওয়্যার প্ল্যাটফর্মে থাকতে পারে ¢ প্রতিস্থাপনের ব্যয় বিশাল,উৎপাদন ঝুঁকি বাস্তব, এবং যতক্ষণ হার্ডওয়্যার কাজ করে, মাইগ্রেশনের জন্য অর্থনৈতিক যুক্তি তৈরি করা কঠিন।

যখন একটি সিপিইউ ৯৪৮ ব্যর্থ হয়, তখন তাৎক্ষণিক প্রতিক্রিয়া হল শিল্পের খুচরা যন্ত্রাংশের বাজার থেকে একটি প্রতিস্থাপন ইউনিট সংগ্রহ করা এবং যত তাড়াতাড়ি সম্ভব উৎপাদন পুনরুদ্ধার করা।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: CPU 948 এর UA11, UA12, এবং UA13 ভেরিয়েন্টগুলির মধ্যে পার্থক্য কী?

ইউএ১১ (এই ইউনিট) এর 640 কেবি র্যাম, একটি টিটিওয়াই প্রোগ্রামিং ইন্টারফেস এবং একটি মেমরি সাবমডিউল স্লট রয়েছে। ইউএ১২ একটি দ্বিতীয় ইন্টারফেস সকেট যুক্ত করে,একটি প্রোগ্রামিং টার্মিনাল এবং একটি অপারেটর প্যানেলের একযোগে সংযোগের অনুমতি দেয়. UA13 একটি পরবর্তী ফার্মওয়্যার সংশোধন প্রতিফলিত করে।

সমস্ত ভেরিয়েন্ট যান্ত্রিকভাবে S5-135U/155U র্যাকের সাথে সামঞ্জস্যপূর্ণ এবং বৈদ্যুতিকভাবে S5 ব্যাকপ্লেনের সাথে সামঞ্জস্যপূর্ণ; মেমরি সাবমডিউলে লোড করা প্রোগ্রামটি যে কোনও ভেরিয়েন্টে কাজ করে,ফার্মওয়্যার সংস্করণ সামঞ্জস্যের সাপেক্ষে.

প্রশ্ন ২: আপনি কিভাবে একটি আধুনিক পিসিকে সিপিইউ ৯৪৮ এর সাথে ডায়াগনস্টিক বা প্রোগ্রামিংয়ের জন্য সংযুক্ত করেন?

সিপিইউ 948 একটি 15-পিন ক্যানন টিটিওয়াই (20 এমএ বর্তমান লুপ) ইন্টারফেস ব্যবহার করে। একটি আধুনিক পিসি সংযুক্ত করার জন্য একটি ইউএসবি-টু-টিটিওয়াই অ্যাডাপ্টার প্রয়োজন যা AS511 প্রোটোকলের সাথে সামঞ্জস্যপূর্ণ, প্লাস সিমেন্স স্টেপ 5 ভি 7।2 বা তার পরে উইন্ডোজ এক্সপি সিস্টেমে ইনস্টল করা (বা ভার্চুয়াল মেশিন).

স্টেপ ৭ বা টিআইএ পোর্টাল চালানো একটি আধুনিক পিসিতে ইউএসবি ক্যাবলের মাধ্যমে সরাসরি সংযোগ করা সম্ভব নয়।

প্রশ্ন 3: একটি ব্যর্থ সিপিইউ 948 প্রতিস্থাপনের পরে প্রোগ্রামটি কীভাবে পুনরুদ্ধার করা হয়?

যদি প্রোগ্রামটি ফ্ল্যাশ EPROM মেমরি সাবমডিউলটিতে সংরক্ষণ করা হয়, তাহলে ব্যর্থ CPU থেকে সাবমডিউলটি সরিয়ে নিন এবং এটি প্রতিস্থাপন ইউনিটে সন্নিবেশ করান।

সিপিইউ স্বয়ংক্রিয়ভাবে পাওয়ার-আপ এ সাবমডিউল থেকে প্রোগ্রামটি লোড করে, কোন প্রোগ্রামিং স্টেশনের প্রয়োজন নেই।

যদি কোন সাবমডিউল উপস্থিত না থাকে, তাহলে প্রোগ্রামটি একটি টিটিওয়াই-সংযুক্ত প্রোগ্রামিং টার্মিনালের মাধ্যমে একটি স্টেপ 5 আর্কাইভ থেকে ডাউনলোড করা উচিত।

এজন্যই সমস্ত উৎপাদন ইনস্টলেশনের জন্য একটি EPROM সাবমডিউলে প্রোগ্রাম সংরক্ষণ করা অত্যন্ত প্রস্তাবিত।

প্রশ্ন ৪ঃ সিপিইউ ৯৪৮ চলার সময় এস৫-১৫৫ইউ র্যাকে আই/ও মডিউল যোগ করা যাবে কি?

সীমিত অনলাইন পরিবর্তন সমর্থিত। সিপিইউ 948 আই / ও মডিউল স্লট পর্যবেক্ষণ করে এবং অপারেশন চলাকালীন নতুনভাবে সন্নিবেশ করা মডিউলগুলি সনাক্ত করতে পারে,কিন্তু ঠিকানা বরাদ্দ এবং প্রোগ্রাম নতুন মডিউল একীভূত সাধারণত একটি ধাপ 5 প্রোগ্রাম পরিবর্তন এবং ডাউনলোড প্রয়োজন.

নিরাপত্তা-সমালোচনামূলক উদ্ভিদের জন্য, হার্ডওয়্যার বা প্রোগ্রামের যে কোনও পরিবর্তন সাইটের পরিবর্তন ব্যবস্থাপনা পদ্ধতি অনুসরণ করা উচিত এবং একটি পরিকল্পিত রক্ষণাবেক্ষণ উইন্ডোর সময় সম্পাদিত হওয়া উচিত।

প্রশ্ন 5: S5-155U/CPU 948 সিস্টেমের জন্য কোন মাইগ্রেশন অপশন আছে?

স্ট্যান্ডার্ড মাইগ্রেশন টার্গেট হল SIMATIC S7-400, STEP 5-to-STEP 7 রূপান্তর সরঞ্জামটি প্রোগ্রাম পুনর্গঠনে সহায়তা করে ∙ যদিও ম্যানুয়াল বৈধকরণ সর্বদা প্রয়োজন।

কপলিং মডিউল ব্যবহার করে ধাপে ধাপে পদ্ধতিটি S5 থেকে S7 পর্যন্ত ক্রমান্বয়ে মাইগ্রেশনকে অনুমতি দেয় যখন উদ্ভিদটি অবশিষ্ট S5 বিভাগগুলিতে চলতে থাকে।

একটি বড় এস৫-১৫৫ইউ প্রসেস কন্ট্রোল সিস্টেমের সম্পূর্ণ মাইগ্রেশন সাধারণত একটি প্ল্যান্ট বন্ধের আশেপাশে পরিকল্পিত বহু মাসের মূলধন প্রকল্প।
