| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6ES7414-4HJ04--0AB0 |

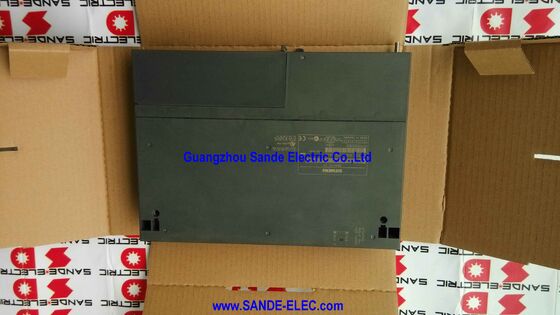

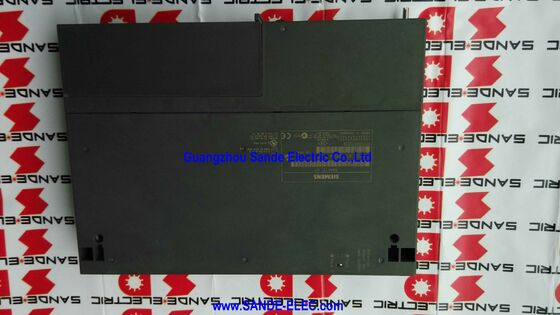

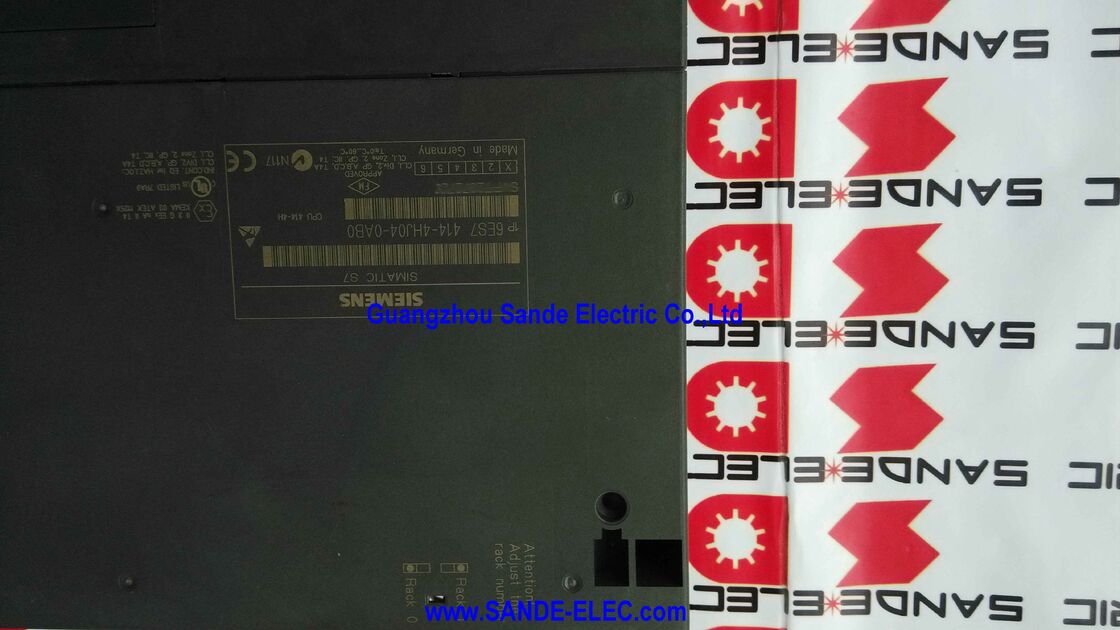

The Siemens 6ES7414-4HJ04-0AB0 হল CPU 414H — SIMATIC S7-400H হাই-অ্যাভেইলেবিলিটি কন্ট্রোলার ফ্যামিলির একটি সেন্ট্রাল প্রসেসিং ইউনিট। H-সিরিজের সমস্ত CPU-এর মতো, 414H দুটি করে স্থাপন করার জন্য ডিজাইন করা হয়েছে: দুটি অভিন্ন CPU দুটি পৃথক র্যাকে ইনস্টল করা হয়, তাদের সিঙ্ক ইন্টারফেসের মাধ্যমে ফাইবার-অপটিক সিঙ্ক্রোনাইজেশন কেবল দ্বারা সংযুক্ত থাকে এবং একটি হট-স্ট্যান্ডবাই রিডান্ড্যান্ট কনফিগারেশনে একই প্রোগ্রাম একই সাথে চালায়।
যখন একটি CPU ব্যর্থ হয়, তখন পার্টনার তাৎক্ষণিকভাবে দায়িত্ব নেয় — একটি একক স্ক্যান সাইকেলের মধ্যে — নিয়ন্ত্রিত প্রক্রিয়ায় কোনো বাধা ছাড়াই।
6ES7414-4HJ04-0AB0 414H মেমরি রেঞ্জের এন্ট্রি পয়েন্টে বসে, প্রোগ্রাম এবং ডেটার মধ্যে সমানভাবে বিভক্ত 1.4MB মোট মেমরি সরবরাহ করে।
একই ফ্যামিলির এর উত্তরসূরীর (6ES7414-4HM14-0AB0, যা মেমরি দ্বিগুণ করে 2.8MB করে) তুলনায়, 4HJ04 ভ্যারিয়েন্ট মাঝারি জটিলতার প্রসেস কন্ট্রোল প্রোগ্রামের জন্য উপযুক্ত — যেগুলিতে উল্লেখযোগ্য PID লুপ ম্যানেজমেন্ট এবং অ্যালার্ম প্রসেসিং রয়েছে, তবে বৃহত্তম কন্টিনিউয়াস প্রসেস অটোমেশন অ্যাপ্লিকেশনগুলির জন্য খুব বড় প্রোগ্রাম এবং ডেটা স্ট্রাকচারের প্রয়োজন হয় না।
4.5W পাওয়ার লস এবং 1.07kg ওজন একটি কম্প্যাক্ট, দক্ষতার সাথে ডিজাইন করা মডিউলকে প্রতিফলিত করে — এই পরিসংখ্যানগুলি মাল্টি-র্যাক S7-400 ইনস্টলেশনে গুরুত্বপূর্ণ যেখানে অনেক মডিউল একটি সাধারণ ক্যাবিনেট শেয়ার করে এবং থার্মাল ম্যানেজমেন্ট একটি বাস্তব ইঞ্জিনিয়ারিং বিবেচনা।
4.5W এ, CPU 414H-এর থার্মাল কন্ট্রিবিউশন একটি সম্পূর্ণ লোডেড র্যাকেও নগণ্য।
| প্যারামিটার | মান |
|---|---|
| মোট মেমরি | 1.4 MB (700KB ডেটা + 700KB প্রোগ্রাম) |
| MPI/DP ইন্টারফেস | 1 × 12 Mbit/s RS-485 |
| DP ইন্টারফেস | 1 × 12 Mbit/s RS-485 |
| সিঙ্ক ইন্টারফেস | 2 × (IF 960 FO মডিউলের জন্য) |
| পাওয়ার লস | 4.5W সাধারণ |
| মাত্রা (L×W×H) | 219×50×290mm |
| ওজন | 1.07 কেজি |
| সামঞ্জস্যপূর্ণ সিস্টেম | S7-400H, S7-400F/FH |
| স্ট্যাটাস | বন্ধ হওয়া স্পেয়ার |
S7-400H প্ল্যাটফর্ম একাধিক H-CPU ভ্যারিয়েন্ট সরবরাহ করে, প্রতিটি অটোমেশন প্রোগ্রামের স্কেল মেলানোর জন্য মেমরি ক্ষমতা বৃদ্ধি করে। CPU 412H (6ES7412-3HJ14-0AB0) 768KB মোট থেকে শুরু হয় — ছোট প্রসেস ইউনিটগুলির জন্য উপযুক্ত।
CPU 414H 1.4MB এ (এই অংশ) মাঝারি আকার এবং জটিলতার প্রোগ্রামগুলি পরিচালনা করে। CPU 414H 2.8MB এ (6ES7414-4HM14-0AB0) বৃহত্তর কন্টিনিউয়াস প্রসেস কন্ট্রোল প্রোগ্রামগুলিতে প্রসারিত হয়। শীর্ষে, CPU 417H ভ্যারিয়েন্টগুলি সবচেয়ে জটিল প্ল্যান্ট-ওয়াইড অটোমেশন প্রোগ্রামগুলির জন্য 20MB পর্যন্ত পৌঁছায়।
4HJ04-এর 1.4MB মেমরি স্প্লিট — 700KB ডেটা এবং 700KB প্রোগ্রাম — একটি সুষম ডিজাইন দর্শনকে প্রতিফলিত করে। প্রসেস কন্ট্রোল প্রোগ্রামগুলি প্রসেস ডেটা অবজেক্টস (PDOs), অ্যালার্ম টেবিল এবং হিস্টোরিয়ান বাফারগুলির ব্যাপক ব্যবহারের কারণে সমতুল্য মেশিন কন্ট্রোল প্রোগ্রামগুলির চেয়ে বড় ডেটা স্ট্রাকচার তৈরি করে।
সমান 700KB/700KB স্প্লিট এটি স্বীকার করে, প্রোগ্রাম মেমরির পাশাপাশি উল্লেখযোগ্য ডেটা মেমরি সরবরাহ করে।
414H যে অ্যাপ্লিকেশন রেঞ্জকে লক্ষ্য করে — একটি ডিস্টিলেশন কলাম, একটি রিঅ্যাক্টর সেকশন, বা একটি জল শোধন পর্যায় — এর মতো একটি প্রসেস ইউনিটের নিয়ন্ত্রণ — 700KB প্রোগ্রাম মেমরি কয়েকশ কন্ট্রোল লুপ, সংশ্লিষ্ট অ্যালার্ম লজিক এবং SCADA স্তরের সাথে যোগাযোগ হ্যান্ডলিং ধারণ করে।
CPU 414H-এর দুটি PROFIBUS DP ইন্টারফেস পৃথক ফিল্ড ডিভাইস নেটওয়ার্কগুলির স্বাধীন ব্যবস্থাপনা সক্ষম করে:
MPI/DP সম্মিলিত ইন্টারফেস: MPI (প্রোগ্রামিং টার্মিনাল এবং HMI সংযোগের জন্য) বা PROFIBUS DP মাস্টার হিসাবে কনফিগারযোগ্য। DP মাস্টার হিসাবে কনফিগার করা হলে, এই ইন্টারফেসটি PROFIBUS ফিল্ড ডিভাইসগুলির একটি গ্রুপ পরিচালনা করে — উদাহরণস্বরূপ, ড্রাইভ, ভেরিয়েবল-স্পিড পাম্প এবং মোটর স্টার্টারগুলির জন্য একটি ডেডিকেটেড PROFIBUS নেটওয়ার্ক।
ডেডিকেটেড DP ইন্টারফেস: সর্বদা PROFIBUS DP মাস্টার হিসাবে কাজ করে।
এই ইন্টারফেসটি একটি দ্বিতীয়, স্বাধীন PROFIBUS নেটওয়ার্ক পরিচালনা করে — উদাহরণস্বরূপ, ড্রাইভ নেটওয়ার্ক থেকে পৃথক ইন্সট্রুমেন্টেশনের জন্য একটি নেটওয়ার্ক (চাপ, প্রবাহ, তাপমাত্রা ট্রান্সমিটার)।
ড্রাইভ এবং ইন্সট্রুমেন্টেশনকে স্বাধীন PROFIBUS সেগমেন্টে আলাদা করা প্রসেস অটোমেশনে একটি সাধারণ ডিজাইন প্র্যাকটিস।
ড্রাইভ মডিউলগুলি উল্লেখযোগ্য বাস ট্র্যাফিক তৈরি করে (ঘন ঘন গতি এবং টর্ক ডেটা আপডেট) এবং PROFIBUS ব্যান্ডউইথ ব্যবহার করতে পারে যা ইন্সট্রুমেন্টেশনের জন্য আপডেট রেট ধীর করে দেয়।
পৃথক সেগমেন্ট, প্রতিটি নিজস্ব DP মাস্টার ইন্টারফেসে, এই ট্র্যাফিক প্রোফাইলগুলিকে বিচ্ছিন্ন করে এবং উভয় নেটওয়ার্ক প্রকার তাদের প্রয়োজনীয় আপডেট রেট স্বাধীনভাবে অর্জন করে তা নিশ্চিত করে।
দুটি সিঙ্ক মডিউল ইন্টারফেস প্লাগেবল IF 960 ফাইবার-অপটিক সিঙ্ক্রোনাইজেশন সাবমডিউল গ্রহণ করে। এই সাবমডিউলগুলি ফাইবার-অপটিক কেবলগুলির মাধ্যমে পার্টনার CPU র্যাকের সংশ্লিষ্ট সাবমডিউলগুলির সাথে সংযোগ স্থাপন করে, দুটি স্বাধীন, গ্যালভানিকভাবে বিচ্ছিন্ন সিঙ্ক্রোনাইজেশন লিঙ্ক তৈরি করে দুটি CPU র্যাকের মধ্যে।
উভয় CPU র্যাক একই প্রোগ্রাম একই সাথে চালায়, সিঙ্ক লিঙ্কগুলির মাধ্যমে প্রতিটি স্ক্যান সাইকেলে তাদের ডেটা সিঙ্ক্রোনাইজ করে।
যদি সক্রিয় CPU একটি হার্ডওয়্যার ত্রুটি সনাক্ত করে, তবে এটি স্ট্যান্ডবাই CPU-কে অবিলম্বে দায়িত্ব নিতে সংকেত দেয় — স্ট্যান্ডবাই CPU-এর কাছে সমস্ত বর্তমান ডেটা থাকে এবং পুনরায় চালু না করেই এক্সিকিউশন চালিয়ে যায়।
ফিল্ড ডিভাইসগুলির দৃষ্টিকোণ থেকে, PROFIBUS সাইকেলগুলি নিরবচ্ছিন্নভাবে চলতে থাকে।
দুটি সিঙ্ক লিঙ্ক বাধ্যতামূলক: যদি একটি সিঙ্ক লিঙ্ক ব্যর্থ হয়, তবে সিস্টেমটি কাজ চালিয়ে যায় তবে হ্রাসকৃত রিডান্ডেন্সি সহ — একটি লিঙ্ক সিঙ্ক্রোনাইজেশন বজায় রাখে যখন ত্রুটির অ্যালার্ম রক্ষণাবেক্ষণকে কোনও প্রসেস-ক্রিটিক্যাল ঘটনা ঘটার আগে দ্বিতীয় লিঙ্কটি পুনরুদ্ধার করার জন্য অনুরোধ করে।
প্রশ্ন ১: CPU 414H কীভাবে 412H-এর সাথে তুলনা করা হয় এবং আমি কীভাবে তাদের মধ্যে নির্বাচন করব?
CPU 412H-এর 768KB মোট মেমরি রয়েছে একটি MPI/DP ইন্টারফেস এবং দুটি সিঙ্ক ইন্টারফেস — কোনও ডেডিকেটেড দ্বিতীয় DP পোর্ট নেই। CPU 414H-এর 1.4MB মেমরি রয়েছে এবং একটি দ্বিতীয় ডেডিকেটেড PROFIBUS DP মাস্টার ইন্টারফেস যোগ করে।
প্রসেস কন্ট্রোল প্রোগ্রামটি কম্প্যাক্ট হলে এবং একটি একক PROFIBUS নেটওয়ার্ক যথেষ্ট হলে 412H নির্বাচন করুন।
যখন প্রোগ্রামটির 640KB-এর বেশি প্রয়োজন হয় (কিছু মার্জিন রেখে) বা যখন বড় ফিল্ড ডিভাইস সংখ্যার জন্য দুটি স্বাধীন PROFIBUS DP নেটওয়ার্কের প্রয়োজন হয় তখন 414H নির্বাচন করুন।
প্রশ্ন ২: যদি কেবল একটি ইউনিট ইনস্টল করা থাকে তবে CPU 414H কি স্ট্যান্ডার্ড S7-400 (নন-H) মোডে কাজ করতে পারে?
হ্যাঁ। যখন কেবল একটি CPU 414H ইনস্টল করা হয়, বা যখন দুটি CPU-এর মধ্যে সিঙ্ক লিঙ্ক অনুপস্থিত থাকে, তখন CPU "সিঙ্গেল অপারেশন" মোডে কাজ করে — এটি ব্যবহারকারীর প্রোগ্রাম চালায় এবং রিডান্ডেন্সি ফাংশন ছাড়াই স্বাভাবিকভাবে PROFIBUS নেটওয়ার্কগুলি নিয়ন্ত্রণ করে।
CPU একটি ডায়াগনস্টিক অ্যালার্ম তৈরি করে যা নির্দেশ করে যে সম্পূর্ণ রিডান্ডেন্সি উপলব্ধ নয়।
সমস্ত প্রসেস কন্ট্রোল ফাংশন স্বাভাবিকভাবে কাজ করে; শুধুমাত্র স্বয়ংক্রিয় ফেইলওভার সুরক্ষা অনুপস্থিত থাকে যতক্ষণ না দ্বিতীয় CPU এবং সিঙ্ক লিঙ্কগুলি পুনরুদ্ধার করা হয়।
প্রশ্ন ৩: STEP 7 কি একমাত্র প্রোগ্রামিং পরিবেশ, এবং TIA Portal কি সমর্থিত?
CPU 414H Siemens STEP 7 Professional V5.4 SP4 বা তার পরের সংস্করণ — ক্লাসিক STEP 7 পরিবেশ দিয়ে প্রোগ্রাম করা হয়।
TIA Portal প্রোগ্রামিংয়ের জন্য S7-400H CPU ফ্যামিলি সমর্থন করে না। S7-400H সিস্টেমগুলির জন্য বিদ্যমান STEP 7 প্রকল্পগুলি উন্নয়ন এবং রক্ষণাবেক্ষণের জন্য STEP 7 পরিবেশে থাকতে হবে।
নতুন হাই-অ্যাভেইলেবিলিটি PLC প্রকল্পের জন্য, Siemens S7-1500H কে বর্তমান-প্রজন্মের TIA Portal-সামঞ্জস্যপূর্ণ প্রতিস্থাপন প্ল্যাটফর্ম হিসাবে সরবরাহ করে।
প্রশ্ন ৪: একটি চলমান H-সিস্টেমে 6ES7414-4HJ04-0AB0 প্রতিস্থাপন করা — কী পদ্ধতি প্রয়োজন?
S7-400H অনলাইন CPU প্রতিস্থাপন সমর্থন করে যখন পার্টনার CPU চলতে থাকে।
প্রতিস্থাপন পদ্ধতি: ব্যর্থ CPU ধারণকারী র্যাকটি পাওয়ার অফ করুন, শারীরিকভাবে CPU মডিউলটি প্রতিস্থাপন করুন, র্যাকে পাওয়ার পুনরুদ্ধার করুন — প্রতিস্থাপিত CPU সিঙ্ক লিঙ্কগুলির মাধ্যমে এখনও চলমান পার্টনার CPU-এর সাথে সিঙ্ক্রোনাইজ করে এবং স্বয়ংক্রিয়ভাবে হট-স্ট্যান্ডবাই স্ট্যাটাসে পুনরায় প্রবেশ করে।
কোনও প্রোগ্রাম ডাউনলোড করার প্রয়োজন নেই (প্রোগ্রামটি চলমান CPU-এর মেমরিতে থাকে এবং পুনরায় সিঙ্ক্রোনাইজেশনের সময় প্রতিস্থাপনে কপি করা হয়)।
প্রতিস্থাপন CPU-এর ফার্মওয়্যার সংস্করণটি চলমান পার্টনারের সাথে মেলানো সামঞ্জস্যতা নিশ্চিত করার জন্য সুপারিশ করা হয়।
প্রশ্ন ৫: CPU 414H থেকে একটি বর্তমান Siemens প্ল্যাটফর্মে মাইগ্রেশন পাথ কী?
Siemens SIMATIC S7-1500H কে উত্তরসূরী প্ল্যাটফর্ম হিসাবে সুপারিশ করে। S7-1500H CPU (1513H-1 PN, 1517H-3 PN) PROFINET-ভিত্তিক ফিল্ড ডিভাইস নেটওয়ার্ক, TIA Portal ইঞ্জিনিয়ারিং এবং উল্লেখযোগ্যভাবে বৃহত্তর মেমরি সহ তুলনামূলক বা উন্নত হাই-অ্যাভেইলেবিলিটি রিডান্ডেন্সি সরবরাহ করে।
মাইগ্রেশনে হার্ডওয়্যার রিডিজাইন জড়িত (S7-1500 মডিউলগুলি S7-400 র্যাকগুলির সাথে সামঞ্জস্যপূর্ণ নয়), STEP 7 থেকে TIA Portal-এ প্রোগ্রাম রূপান্তর (কোনও স্বয়ংক্রিয় কোড রূপান্তর নেই — ম্যানুয়াল রি-ইঞ্জিনিয়ারিং প্রয়োজন), এবং ফিল্ড ডিভাইসগুলির জন্য PROFIBUS থেকে PROFINET IO-তে নেটওয়ার্ক স্থানান্তর জড়িত।
এটি একটি মূলধন প্রকল্প, যা সাধারণত পরিকল্পিত প্ল্যান্ট শাটডাউনের সময় সম্পাদিত হয়, এবং Siemens স্থানান্তর সমর্থন করার জন্য মাইগ্রেশন সরঞ্জাম এবং ইঞ্জিনিয়ারিং পরিষেবা সরবরাহ করে।
