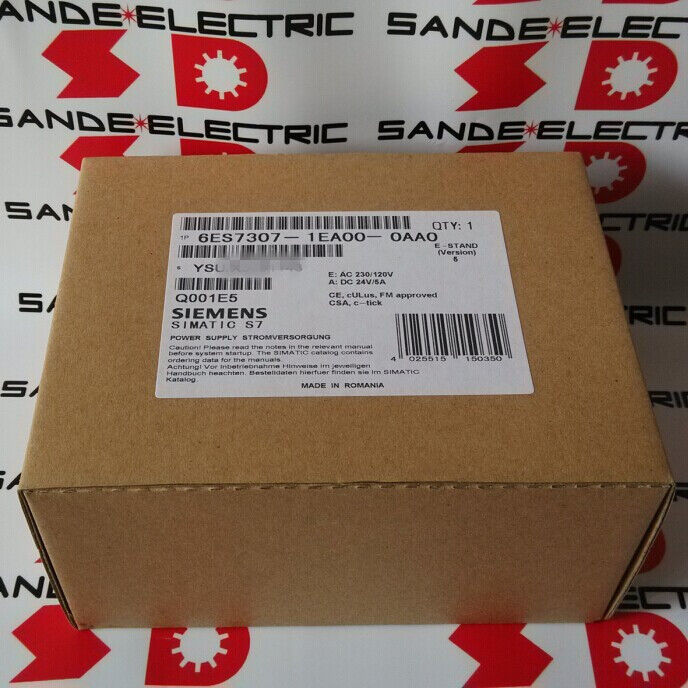

6ES7307-1EA00-0AA0 SIEMESN 6ES73O7-1EAOO-OAAO 6ES73071EA000AA0 বিদ্যুৎ সরবরাহ

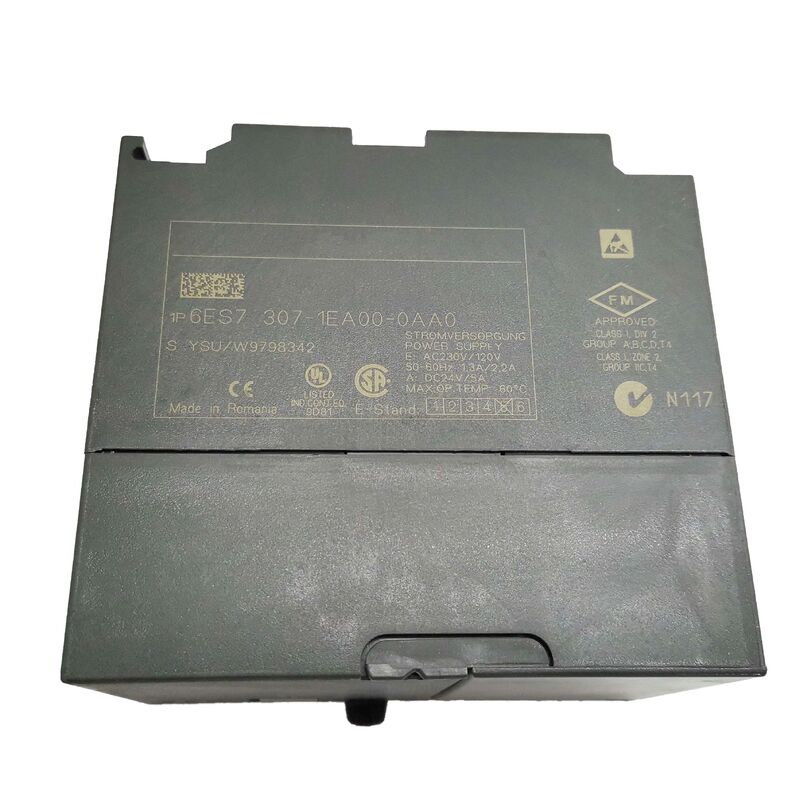

সিমেন্স 6ES7307-1EA00-0AA0∙ SIMATIC S7-300 PS 307 পাওয়ার সাপ্লাই ∙ 5A / 24VDC / 120W / 120/230VAC অটো / 87% দক্ষতা / 5ms ব্রিজিং

প্রতিটি S7-300 স্টেশন এখান থেকে শুরু হয়

পিএস ৩০৭ হল প্রতিটি স্ট্যান্ডার্ড সিম্যাটিক এস৭-৩০০ সিস্টেমের বৈদ্যুতিক ভিত্তি।PS 307 ইনস্টল করা মডিউলগুলিকে 24V DC তে রূপান্তরিত না করা পর্যন্ত কোনও যোগাযোগ প্রসেসর কাজ করে নাএটা কোনো বিকল্প নয়, এটা স্টেশনের শুরু।

একটি একক PS 307 আউটপুট রেল একযোগে উভয় উদ্দেশ্য পরিবেশন করেঃএটি রেল বাস সংযোগকারীর মাধ্যমে সমস্ত ইনস্টল করা মডিউলগুলিতে S7-300 সিস্টেম ভোল্টেজ সরবরাহ করে এবং ফিল্ড ডিভাইসগুলিতে 24V ডিসি সরবরাহ করে, সোলিনয়েড ভালভ কয়েল, কন্টাক্টর নিয়ন্ত্রণ সার্কিট, ইন্ডিকেটর ল্যাম্পগুলি আউটপুট টার্মিনালগুলির মাধ্যমে। মোট বর্তমান ড্রপ 5A সীমার মধ্যে থাকে তবে পৃথক ক্ষেত্রের শক্তি সরবরাহের প্রয়োজন হয় না।

স্বয়ংক্রিয় ভোল্টেজ পরিসীমা স্যুইচিং স্থির পরিসীমা সরবরাহের সাথে বিদ্যমান কমিশনিং ঝুঁকি দূর করে।পিএস 307 ইনপুট ভোল্টেজ সনাক্ত করে এবং তার অভ্যন্তরীণ সার্কিটরি অনুযায়ী সামঞ্জস্য করে ¢ একই মডিউল উত্তর আমেরিকাতে 120VAC সংযোগ করে, 230VAC ইউরোপে, বা অনুমোদিত পরিসরের মধ্যে কোন নেট ভোল্টেজ, একটি জাম্পার ছাড়া, একটি নির্বাচক সুইচ, বা একটি নির্দিষ্ট পরিসীমা সরবরাহ ভুল ভোল্টেজ প্রয়োগ করার ঝুঁকি।

মূল বৈশিষ্ট্যাবলী

১৮ ওয়াট পাওয়ার লস ∙ ক্যাবিনেটের তাপ বাজেট

পিএস 307 দ্বারা তাপ হিসাবে 18W ছড়িয়ে দেওয়া একটি বাস্তব সংখ্যা যা প্রতিটি ক্যাবিনেটের তাপীয় গণনাতে উপস্থিত হতে হবে। সিপিইউ (46W), সিগন্যাল মডিউল (4080mW প্রতিটি) এর সাথে মিলিত,এবং র্যাকের যেকোনো ফাংশন বা যোগাযোগ মডিউল, একটি মাঝারি আকারের S7-300 ইনস্টলেশন মন্ত্রিসভার তাপ লোড মোট 30 ¢ 50W অবদান রাখে।অভ্যন্তরীণ তাপমাত্রা মডিউল রেটিং উপরে বৃদ্ধি এবং অকাল ব্যর্থতা অনুসরণ.

৮৭% সুইচিং-মোড দক্ষতা এই তাপ অবদানকে পরিচালনাযোগ্য রাখে। একই ১২০ ওয়াট সরবরাহকারী একটি রৈখিক সরবরাহ সাধারণত ৫০-৬০% দক্ষতার সাথে চলবে,একই প্যানেল স্পেসে প্রায় তিনগুণ তাপ লোড 40 ′′ 60W dissipatingস্যুইচ-মোড ডিজাইন শুধুমাত্র খরচ বৈশিষ্ট্য নয়; এটি কোন ঘন নির্মিত মন্ত্রিসভায় তাপীয় ব্যবস্থাপনা সুবিধা।

সমান্তরাল অপারেশন ∙ 10A পর্যন্ত প্রসারিত

দুটি পিএস 307 5 এ মডিউল একই 24 ভোল্ট রেলের সমান্তরালভাবে তারযুক্ত করা যেতে পারে যখন স্টেশনের শক্তি বাজেট এক মডিউলের ক্ষমতা ছাড়িয়ে যায় তখন যৌথ 10 এ সরবরাহ করতে। উভয় মডিউল লোড বর্তমান ভাগ করে নেয়।যদি কেউ ব্যর্থ হয়, অন্যটি 5A ¢ এ অব্যাহত রয়েছে যা সম্ভাব্যভাবে সমালোচনামূলক সিস্টেম ফাংশনগুলি চালিয়ে যাওয়ার জন্য যথেষ্ট।

এটি একটি সত্যিকারের হট-স্ট্যান্ডবাই রিডান্ড্যান্ট সরবরাহ নয় (কোনও আউটপুট ডায়োড বা সক্রিয় লোড ভাগ করে নেওয়া, তাই ব্যর্থতার সময় একটি সংক্ষিপ্ত ভোল্টেজ ব্যাঘাত ঘটে) ।এমন অ্যাপ্লিকেশনের জন্য যেখানে 24 ভোল্ট সরবরাহের কোনও বিচ্ছিন্নতা গ্রহণযোগ্য নয়, পরিবর্তে লোড শেয়ারিং এবং হট-স্টাপ সার্কিট্রি সহ একটি ডেডিকেটেড রিডান্ডেন্ট পাওয়ার সাপ্লাই মডিউল নির্দিষ্ট করা উচিত।

ইনরুশ এবং এমসিবি নির্বাচন

পাওয়ার-অন এ 20A ইনজার্জ I2t এর সাথে 1.2 A2s এর সাথে প্রয়োজনীয় আপস্ট্রিম সার্কিট সুরক্ষা নির্ধারণ করে।টাইপ বি ক্ষুদ্র সার্কিট ব্রেকার (যাত্রা 3 ¢ 5 × নামমাত্র বর্তমান তাত্ক্ষণিকভাবে বিরক্তিকর-যাত্রা হবে যখন PS 307 শক্তি দেওয়া হয়). সিমেন্স ন্যূনতম 6A টাইপ সি এমসিবি সুপারিশ করে. টাইপ সি 10 ¢ 15 × নামমাত্র বর্তমানকে তাত্ক্ষণিকভাবে ট্রিপ করার আগে সহ্য করে, যা পিএস 307 এর ইনরশ প্রোফাইলের জন্য উপযুক্ত।দুটি সমান্তরাল PS 307 মডিউলের জন্য, সমন্বিত ধাক্কা জন্য MCB আকার।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: PS 307 কি একই আউটপুট রেল থেকে S7-300 সিস্টেমের ভোল্টেজ এবং ফিল্ড ডিভাইস উভয়ই সরবরাহ করতে পারে?

হ্যাঁ তাদের ডেটা শীট থেকে সমস্ত S7-300 মডিউল 24V বর্তমান যোগ করুন প্লাস ক্ষেত্র ডিভাইস বর্তমান (সেন্সর)যদি বাজেট 5A এর কাছাকাছি আসে, ক্ষেত্রের লোড রেলের জন্য একটি দ্বিতীয় PS 307 যোগ করুন বা উভয়ই সমান্তরালভাবে চালান।

প্রশ্ন ২ঃ পিএস ৩০৭-এর জন্য কী ধরণের আপস্ট্রিম সার্কিট সুরক্ষা প্রয়োজন?

পিএস 307 প্রতি সর্বনিম্ন 6 এ টাইপ সি এমসিবি। টাইপ সি ব্রেকারগুলি বিরক্তিকর ট্রিপিং ছাড়াই 20 এ ইনজার্জেশনকে সহ্য করে। টাইপ বি ব্রেকারগুলি ইনজার্জে ট্রিপ করবে। 1 এর আই 2 টি।2 A2s inrush energy characterizes ️ একাধিক PS 307 ইউনিট বা সমান্তরাল কনফিগারেশনের জন্য সুরক্ষা নির্বাচন করার সময় MCB এর I2t let-through rating যাচাই করার জন্য এই মানটি ব্যবহার করুন.

প্রশ্ন ৩ঃ EA01-0AA0 এর উত্তরসূরি কি সরাসরি বিনিময়যোগ্য?

হ্যাঁ ∙ সরাসরি ড্রপ-ইন প্রতিস্থাপন। 6ES7307-1EA01-0AA0 এর একই শারীরিক মাত্রা, মাউন্ট জ্যামিতি, আউটপুট স্পেসিফিকেশন (24VDC, 5A), ইনপুট স্পেসিফিকেশন (অটো 120/230VAC),এবং সংযোগকারী স্থাপন EA00-0AA0 হিসাবে. অভ্যন্তরীণ উপাদান আপডেট নির্ভরযোগ্যতা উন্নত; কোন ব্যবহারকারী দৃশ্যমান স্পেসিফিকেশন পরিবর্তন. কোন ক্যাবিনেট পরিবর্তন বা তারের পরিবর্তন ছাড়া উত্তরসূরি ইনস্টল করুন.

প্রশ্ন ৪ঃ ৫ এমএস ব্রিজিং টাইম কী এবং কখন এটি দরকারী?

পিএস 307 এর অভ্যন্তরীণ ফিল্টার ক্যাপাসিটরগুলিতে সঞ্চিত শক্তি ব্যবহার করে, এসি ইনপুট ব্যর্থ হওয়ার পরে কমপক্ষে 5 এমএস পর্যন্ত 24 ভি ডিসি আউটপুট সরবরাহ করে। এটি বড় মোটর স্টার্ট থেকে সংক্ষিপ্ত সরবরাহ ডাইপগুলিকে কভার করে,স্বয়ংক্রিয়ভাবে স্থানান্তর পরিবর্তন, এবং ক্ষণস্থায়ী বন্টন ব্যাঘাত শিল্প বিদ্যুৎ বিতরণে সাধারণ ঘটনা। এটি দীর্ঘস্থায়ী বন্ধের জন্য যথেষ্ট নয়; এগুলি এসি ইনপুটটিতে একটি ইউপিএস প্রয়োজন। 5 এমএস সামঞ্জস্যযোগ্য নয়।

প্রশ্ন ৫ঃ PS 307 এর 0V আউটপুট গ্রাউন্ড করা উচিত?

হ্যাঁ, 0 ভোল্ট টার্মিনাল কেবিনেটের পিই (প্রোটেক্টিভ আর্থ) বাস এর সাথে সংযুক্ত করুন।একটি গ্রাউন্ডেড (ফ্লোটিং) 24 ভি ডিসি রেল সাধারণ মোড ভোল্টেজ শর্ত তৈরি করে যা এনালগ আই / ও মডিউলগুলিতে পরিমাপ ড্রিফট এবং আরএস -485 এবং প্রোফিবাস যোগাযোগ সার্কিটগুলিতে হস্তক্ষেপ করেপিএস ৩০৭ তথ্য পত্রিকায় সঠিক গ্রাউন্ডিং সংযোগ এবং প্রস্তাবিত ওয়্যারিং প্র্যাকটিস উল্লেখ করা হয়েছে।
