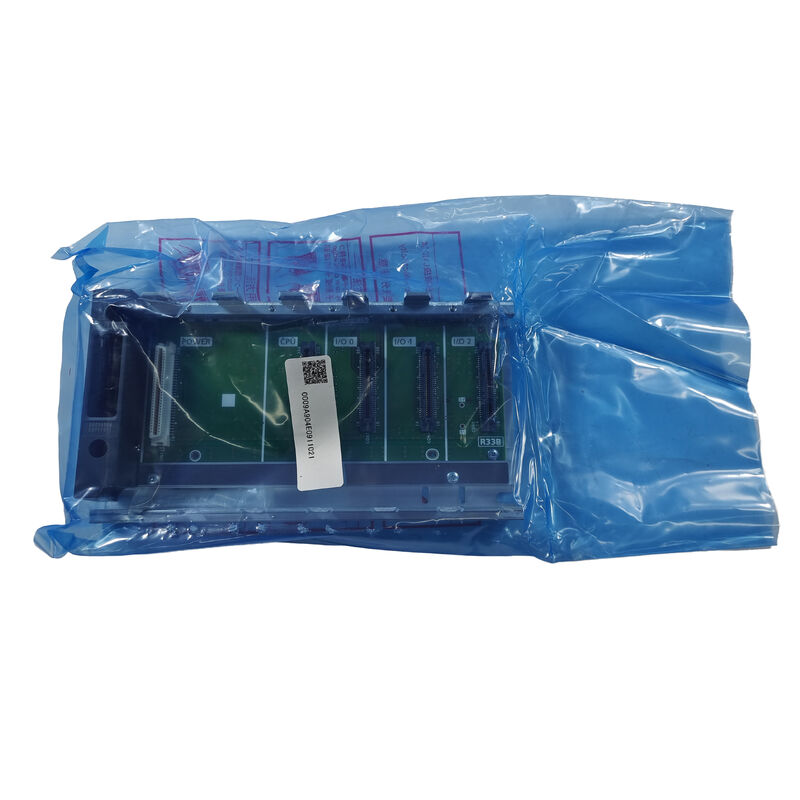

আর৩৩বি। মিতসুবিশি মেলসেক আইকিউ-আর সিরিজের মূল বেস ইউনিট ∙ ৩-স্লট ব্যাকপ্লেন / সারফেস মাউন্ট / পিএলসি র্যাক

আর৩৩বি প্রধান বেস ইউনিট কমপ্যাক্ট মেলসেক আইকিউ-আর সিস্টেমের জন্য ব্যাকপ্লেন

R33B হল Mitsubishi Electric-এর MELSEC iQ-R সিরিজের PLC প্ল্যাটফর্মের জন্য 3-স্লট প্রধান বেস ইউনিট ∙ ব্যাকপ্লেন চ্যাসি যা শারীরিকভাবে সিপিইউ মডিউল, পাওয়ার সাপ্লাই মডিউল,একটি কম্প্যাক্ট কন্ট্রোলার কনফিগারেশনে I/O বা ফাংশন মডিউলএকটি "প্রধান বেস ইউনিট" হিসাবে, R33B সরাসরি সিপিইউ মডিউল accommodates, অতিরিক্ত মডিউল ক্ষমতা জন্য একটি বিদ্যমান প্রধান বেস সংযোগ প্রসারিত বেস ইউনিট থেকে এটি পার্থক্য।

তিনটা স্লটে,R33B MELSEC iQ-R বেস ইউনিট পরিসীমা মধ্যে ক্ষুদ্রতম স্ট্যান্ডার্ড কনফিগারেশন স্তর পরিবেশন করে ‡ কম্প্যাক্ট মেশিন নিয়ামক এবং অ্যাপ্লিকেশন যেখানে মোট মডিউল গণনা জন্য উপযুক্ত (সিপিইউ), পাওয়ার সাপ্লাই, এবং একটি ছোট সংখ্যক I/O বা ফাংশন মডিউল) এই ন্যূনতম স্লট সংখ্যা মধ্যে ফিট।

পণ্য সম্পর্কিত মূল তথ্য

প্রধান বেস ইউনিট ফাংশন ️ পাওয়ার, ডেটা এবং শারীরিক মাউন্ট

R33B ব্যাকপ্লেন তার উপর ইনস্টল করা মডিউলগুলির জন্য তিনটি সমন্বিত ফাংশন সম্পাদন করেঃ

মডিউল পাওয়ার ডিস্ট্রিবিউশনঃব্যাকপ্লেইন ইনস্টল করা পাওয়ার সাপ্লাই মডিউল থেকে প্রতিটি মডিউল স্লটে শক্তি বিতরণ করে, পৃথক মডিউল পাওয়ার ওয়্যারিংয়ের প্রয়োজনীয়তা দূর করে।

হাই স্পিড সিস্টেম বাসঃThe MELSEC iQ-R backplane carries the high-speed system bus connecting the CPU to every I/O and function module — the bus architecture in the iQ-R platform is significantly faster than the legacy MELSEC platforms it succeeds, আধুনিক গতি নিয়ন্ত্রণ এবং উচ্চ গতির I/O অ্যাপ্লিকেশনগুলির চাহিদাপূর্ণ স্ক্যান-সময় প্রয়োজনীয়তা সমর্থন করে।

ফিজিক্যাল মডিউল রাইটেনশনঃব্যাকপ্লেনটি যান্ত্রিকভাবে মাউন্ট করা রেল এবং মডিউল গাইড স্ট্রাকচার সরবরাহ করে যা প্রতিটি ইনস্টল করা মডিউলকে নিরাপদে অবস্থানে রাখে,সম্পূর্ণ সমাবেশের জন্য মডিউল রিটেনশন ক্লিপ এবং ডিআইএন রেল বা প্যানেল মাউন্ট পয়েন্ট সহ.

অ্যাপ্লিকেশন

কমপ্যাক্ট মেশিন কন্ট্রোলার:ক্ষুদ্র থেকে মাঝারি মেশিন টুল, প্যাকেজিং সরঞ্জাম, এবং উপাদান হ্যান্ডলিং সিস্টেম যেখানে নিয়ন্ত্রণ লজিক এবং I/O প্রয়োজনীয়তা একটি 3-স্লট CPU/পাওয়ার সাপ্লাই/I/O কনফিগারেশনের মধ্যে ফিট করে।

ডিস্ট্রিবিউটেড আই/ও আর্কিটেকচার সিস্টেম:Applications using the MELSEC iQ-R CPU primarily as a network master with most I/O distributed to remote stations over a network — the 3-slot R33B hosts the CPU and minimal local I/O while the bulk of I/O resides at remote locations.

স্কিড-মাউন্টড ডিভাইস নিয়ামক:OEM সরঞ্জাম স্কিড এবং মডুলার প্রক্রিয়া ইউনিটগুলির স্বতন্ত্র নিয়ন্ত্রণ ব্যবস্থা রয়েছে যেখানে প্যানেলের স্থান সীমিত এবং অ্যাপ্লিকেশনটির I / O সংখ্যা পরিমিত।

পাইলট এবং টেস্ট সিস্টেমঃপ্রোটোটাইপ মেশিন নিয়ন্ত্রণ, এবং পরীক্ষাগার অটোমেশন সিস্টেমগুলির ইঞ্জিনিয়ারিং পরীক্ষা বেঞ্চগুলি একটি উত্পাদন সিস্টেমে স্কেল করার আগে বিকাশের সময় একটি সর্বনিম্ন MELSEC iQ-R কনফিগারেশন ব্যবহার করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ MELSEC iQ-R সিরিজের "প্রধান বেস ইউনিট" এবং "প্রসারিত বেস ইউনিট" এর মধ্যে পার্থক্য কী?

একটি প্রধান বেস ইউনিট (যেমন R33B) হল ব্যাকপ্লেন যা সরাসরি CPU মডিউলকে আবাস দেয় ∙ এটি যেকোনো MELSEC iQ-R সিস্টেমের ভিত্তি র্যাক। An extension base unit connects to the main base unit (via an extension cable) to add further module slots when the main base unit's slot count is insufficient for the application's total module requirementপ্রতিটি MELSEC iQ-R সিস্টেমের জন্য ঠিক একটি প্রধান বেস ইউনিট প্রয়োজন; প্রসারিত বেস ইউনিট প্রয়োজন অনুযায়ী যোগ করা হয়।

প্রশ্ন ২ঃ যদি শেষ পর্যন্ত ৩টির বেশি স্লট প্রয়োজন হয় তাহলে কি R33B কে এক্সটেনশন বেস ইউনিট দিয়ে সম্প্রসারণ করা যাবে?

হ্যাঁ ∙ MELSEC iQ-R প্ল্যাটফর্ম সিস্টেমের এক্সটেনশন বাসের মাধ্যমে এক্সটেনশন বেস ইউনিটকে প্রধান বেস ইউনিটে সংযুক্ত করতে সহায়তা করে।প্রধান বেস ইউনিটের নিজস্ব স্লট সংখ্যা ছাড়িয়ে মোট মডিউল ক্ষমতা বৃদ্ধি. R33B-এ ইনস্টল করা নির্দিষ্ট CPU মডেল দ্বারা সমর্থিত এক্সটেনশন স্টেজের সর্বাধিক সংখ্যা এবং মোট মডিউল সংখ্যা নিশ্চিত করুন,যেমন CPU পারফরম্যান্স ক্লাস সর্বোচ্চ সিস্টেম কনফিগারেশন আকার নির্ধারণ করে.

প্রশ্ন 3: R33B এর মধ্যে পাওয়ার সাপ্লাই মডিউল অন্তর্ভুক্ত আছে, নাকি এটি আলাদাভাবে ক্রয় করা হয়?

R33B বেস ইউনিট নিজেই শুধুমাত্র ব্যাকপ্লেইন √ পাওয়ার সাপ্লাই মডিউলটি বেস ইউনিটের একটি স্লটে ইনস্টল করা একটি পৃথক উপাদান (বা, একটি ইন্টিগ্রেটেড পাওয়ার সাপ্লাই সহ সিপিইউ মডেলগুলির জন্য,এই প্রয়োজনীয়তা বাতিল করা যেতে পারে). নির্দিষ্ট সিপিইউ মডিউলের স্পেসিফিকেশন থেকে পাওয়ার সাপ্লাই প্রয়োজনীয়তা নিশ্চিত করুন,যেহেতু কিছু MELSEC iQ-R CPU টাইপগুলিতে ইন্টিগ্রেটেড পাওয়ার সাপ্লাই ফাংশন রয়েছে যা উপলব্ধ স্লট বরাদ্দ পরিবর্তন করে.

প্রশ্ন 4: কোন সিপিইউ মডিউলগুলি R33B বেস ইউনিটের সাথে সামঞ্জস্যপূর্ণ?

R33B MELSEC iQ-R সিরিজের CPU মডিউল পরিসরের জন্য ডিজাইন করা হয়েছে, যার মধ্যে রয়েছে R সিরিজের প্রসেস CPU, মোশন CPU,এবং স্ট্যান্ডার্ড প্রোগ্রামযোগ্য সিপিইউ যা আইকিউ-আর প্ল্যাটফর্মের ব্যাকপ্লেন ইন্টারফেস এবং সিস্টেম বাস প্রোটোকল ভাগ করে নেয়. Confirm specific CPU model compatibility and any firmware version requirements from Mitsubishi Electric's MELSEC iQ-R system configuration documentation for the application's required CPU performance class.
