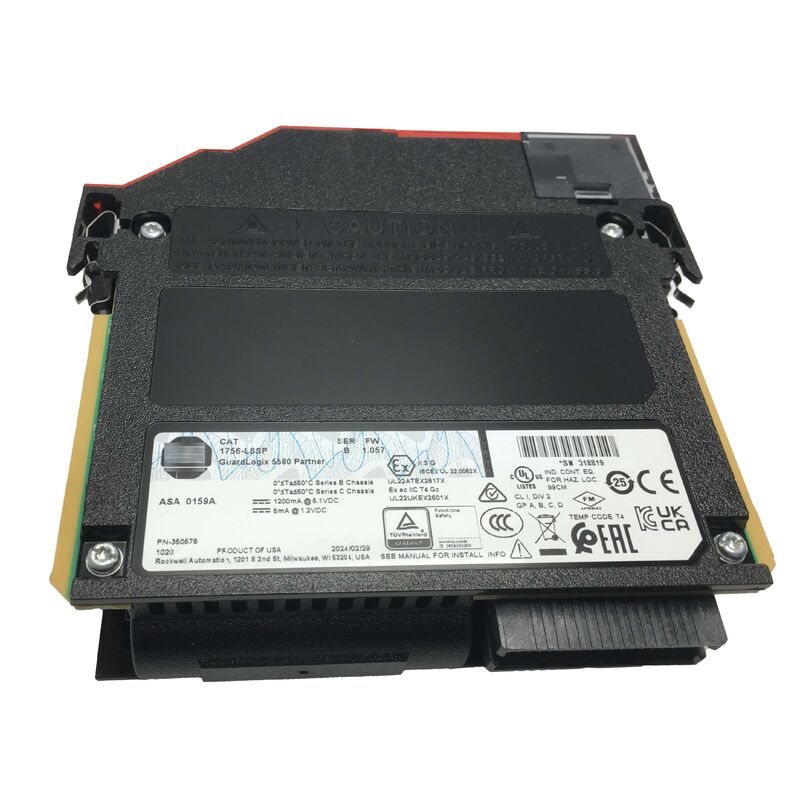

1756-L8SP AB GuardLogix5580 পার্টনার সেফটি কন্ট্রোলার পিএলসি 1756L8SP নতুন সিল করা
অ্যালেন-ব্র্যাডলি 1756-L8SP | গার্ডলগিক্স 5580 সেফটি পার্টনার কন্ট্রোলার
ক্যাটালগ নম্বর: 1756-L8SP
প্রস্তুতকারক: রকওয়েল অটোমেশন / অ্যালেন-ব্র্যাডলি
প্রোডাক্ট ফ্যামিলি: গার্ডলগিক্স 5580 / কন্ট্রোললগিক্স
কন্ট্রোলার টাইপ: সেফটি পার্টনার (SIL 3 / PLe এর জন্য কো-প্রসেসর)
চ্যাসিস: কন্ট্রোললগিক্স সিরিজ সি
এনক্লোজার: খোলা
ডিসপ্লে: হ্যাঁ
সেফটি রেটিং: SIL 3 / PLe / ক্যাটাগরি 4
ওভারভিউ
1756-L8SP হল গার্ডলগিক্স 5580 সেফটি পার্টনার কন্ট্রোলার — একটি ডেডিকেটেড কো-প্রসেসর মডিউল যা একটি সম্পূর্ণ গার্ডলগিক্স 5580 সেফটি সিস্টেমের দ্বিতীয় অংশ গঠন করে। এটি স্বাধীনভাবে লজিক এক্সিকিউট করতে পারে না।
এর ভূমিকা হল একটি পেয়ার্ড প্রাইমারি গার্ডলগিক্স 5580 কন্ট্রোলারের (যেমন 1756-L81ES থেকে 1756-L85ES) সাথে কাজ করা যাতে SIL 3 এবং পারফরম্যান্স লেভেল e (PLe) রেটযুক্ত সেফটি সিস্টেমের জন্য প্রয়োজনীয় রিডান্ড্যান্ট সেফটি এক্সিকিউশন চ্যানেল সরবরাহ করা যায়।
গার্ডলগিক্স 5580 আর্কিটেকচারে, সেফটি লজিক প্রাইমারি কন্ট্রোলার এবং সেফটি পার্টনার উভয়টিতেই একই সাথে এক্সিকিউট হয়। সেফটি পার্টনার ক্রমাগত প্রাইমারির ফলাফলের সাথে তার ফলাফল তুলনা করে। যদি কোনো অমিল থাকে — যদি দুটি প্রসেসর একই সেফটি ডেটা থেকে ভিন্ন সিদ্ধান্তে পৌঁছায় — পার্টনার একটি সেফটি ফল্ট ট্রিগার করে যা সিস্টেমকে তার নিরাপদ অবস্থায় নিয়ে আসে। এই 1oo2 (এক-এর মধ্যে-দুই) রিডান্ড্যান্ট এক্সিকিউশন মডেলটি SIL 3 / PLe সেফটি আর্কিটেকচারের ভিত্তি।
1756-L8SP যেকোনো কন্ট্রোললগিক্স সিরিজ সি চ্যাসিসে তার পেয়ার্ড প্রাইমারি কন্ট্রোলারের ঠিক ডানদিকের স্লটে ইনস্টল হয়। এটি প্রাইমারি কন্ট্রোলারের মতোই একই স্টুডিও 5000 লগিক্স ডিজাইনার প্রোজেক্টের অংশ হিসাবে কনফিগার এবং প্রোগ্রাম করা হয় — সেফটি পার্টনারের জন্য কোনো পৃথক প্রোগ্রামিং টুল বা প্রোজেক্ট নেই। সেফটি প্রোগ্রামটি স্ট্যান্ডার্ড টাস্কগুলির পাশাপাশি স্টুডিও 5000 প্রোজেক্টে প্রদর্শিত হয়, যেখানে সেফটি টাস্ক স্বয়ংক্রিয়ভাবে উভয় প্রসেসরের মধ্যে বিতরণ করা হয়।
মূল স্পেসিফিকেশন
| প্যারামিটার |
মান |
| ক্যাটালগ নম্বর |
1756-L8SP |
| প্রস্তুতকারক |
রকওয়েল অটোমেশন / অ্যালেন-ব্র্যাডলি |
| প্রোডাক্ট ফ্যামিলি |
গার্ডলগিক্স 5580 |
| কন্ট্রোলার টাইপ |
সেফটি পার্টনার (কো-প্রসেসর, স্ট্যান্ডঅ্যালোন নয়) |
| সেফটি রেটিং |
SIL 3 / PLe / ক্যাটাগরি 4 |
| চ্যাসিস সামঞ্জস্যতা |
কন্ট্রোললগিক্স সিরিজ সি (1756-A4, -A7, -A10, -A13, -A17) |
| স্লট পজিশন |
পেয়ার্ড প্রাইমারি কন্ট্রোলারের ঠিক ডানদিকে |
| পাওয়ার ড্র |
5 mA @ 1.2V DC; 1.2 A @ 5.1V DC |
| পাওয়ার ডিসিপেশন |
3.5 W |
| থার্মাল ডিসিপেশন |
11.9 BTU/hr |
| অপারেটিং তাপমাত্রা |
0 - 60°C (32 - 140°F) |
| এনক্লোজার |
খোলা |
| ডিসপ্লে |
হ্যাঁ |
| সার্টিফিকেশন |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| ওজন |
প্রায় 0.43 কেজি (0.94 পাউন্ড) |
গার্ডলগিক্স সেফটি আর্কিটেকচার
রকওয়েল অটোমেশনের গার্ডলগিক্স সিস্টেমকে একমাত্র সত্যিকারের ইন্টিগ্রেটেড সেফটি কন্ট্রোলার হিসাবে বর্ণনা করা হয়েছে — একটি সিস্টেম যা একটি একক সফ্টওয়্যার পরিবেশ থেকে সেফটি-রেটেড এবং স্ট্যান্ডার্ড অটোমেশন লজিক উভয়ই এক্সিকিউট করে। এটি একটি আসল পার্থক্যকারী।
ঐতিহ্যবাহী সেফটি আর্কিটেকচারের জন্য স্ট্যান্ডার্ড পিএলসি-র পাশাপাশি একটি পৃথক, ডেডিকেটেড সেফটি কন্ট্রোলার এবং একটি ডেডিকেটেড সেফটি প্রোগ্রামিং টুলের প্রয়োজন হত। গার্ডলগিক্স এই ডুপ্লিকেশন দূর করে।
প্রাইমারি গার্ডলগিক্স 5580 কন্ট্রোলার স্ট্যান্ডার্ড অটোমেশন টাস্ক (মোশন, প্রসেস, ডিসক্রিট I/O) এবং এর সেফটি-রেটেড মেমরি পার্টিশনে সেফটি টাস্ক এক্সিকিউশন পরিচালনা করে। 1756-L8SP সেফটি পার্টিশনের জন্য স্বাধীন যাচাইকরণ চ্যানেল হিসাবে কাজ করে।
যখন প্রাইমারি কন্ট্রোলার একটি সেফটি টাস্ক এক্সিকিউশন সম্পন্ন করে, তখন সেফটি পার্টনার ফলাফল যাচাই করে। সেফটি সিগনেচার — সেফটি প্রোগ্রাম এবং ডেটার একটি চেকসাম — উভয় প্রসেসরেই মিলতে হবে। যেকোনো অমিল একটি সম্ভাব্য ফল্ট নির্দেশ করে এবং নিরাপদ অবস্থায় একটি নিয়ন্ত্রিত রূপান্তর ঘটায়।
এই পেয়ার্ড আর্কিটেকচার যথাক্রমে SIL 3 এবং PLe অ্যাপ্লিকেশনের জন্য IEC 61508 এবং ISO 13849-1 এর প্রয়োজনীয়তা পূরণ করে। সেফটি লজিক প্রাইমারি কন্ট্রোলারের সেফটি টাস্ক পার্টিশনে চলে, যেখানে সেফটি মেমরি সাইজ ব্যবহৃত নির্দিষ্ট প্রাইমারি কন্ট্রোলার মডেলের উপর নির্ভর করে।
ইনস্টলেশন এবং কনফিগারেশন
1756-L8SP একটি একক চ্যাসিস স্লট দখল করে। পেয়ার্ড প্রাইমারি কন্ট্রোলার বাম পাশের সংলগ্ন স্লট দখল করে। একসাথে তারা দুটি স্লট দখল করে।
সেফটি পার্টনার তার প্রাইমারির সাপেক্ষে অন্য কোনো অবস্থানে ইনস্টল করা যাবে না — ফিজিক্যাল স্লট সম্পর্ক হার্ডওয়্যার আর্কিটেকচারের অংশ।
1756-L8SP এর কনফিগারেশন স্টুডিও 5000 লগিক্স ডিজাইনারের মধ্যে স্বয়ংক্রিয়ভাবে পরিচালিত হয় যখন প্রাইমারি গার্ডলগিক্স কন্ট্রোলার প্রোজেক্ট তৈরি করা হয়। সেফটি পার্টনার প্রোজেক্টের I/O ট্রিতে যোগ করা হয়, এর ফার্মওয়্যার প্রাইমারি কন্ট্রোলারের ফার্মওয়্যার সংস্করণের সাথে মিলতে হবে, এবং সেফটি সিগনেচার উভয়টিতেই অভিন্ন হতে হবে। এই প্রয়োজনীয়তাগুলি প্রোজেক্ট ডাউনলোডের সময় স্বয়ংক্রিয়ভাবে যাচাই করা হয় এবং রানটাইমে বৈধ করা হয়।
1756-L8SP ফ্রন্ট প্যানেলের একটি ডেডিকেটেড হার্ডওয়্যার রিসেট বোতাম সেফটি পার্টনারকে পাওয়ার-আপ বা রিস্টার্ট সিকোয়েন্সের সময় প্রাইমারি কন্ট্রোলারকে বাধা না দিয়ে রিসেট করার অনুমতি দেয়। এটি কমিশনিং পরিস্থিতিতে গুরুত্বপূর্ণ যেখানে বারবার সেফটি টাস্ক রিসেটের প্রয়োজন হয়। বোতামটির স্বাভাবিক অপারেশনের সময় কোনো প্রভাব নেই, যা দুর্ঘটনাজনিত রিসেট প্রতিরোধ করে।
সেফটি সিস্টেম ডিজাইন বিবেচনা
SIL 3 অ্যাপ্লিকেশনে, প্রতিটি গার্ডলগিক্স 5580 কন্ট্রোলারের জন্য ঠিক একটি 1756-L8SP সেফটি পার্টনার প্রয়োজন। পার্টনার মডিউল একটি বাধ্যতামূলক হার্ডওয়্যার উপাদান — তার পার্টনার ছাড়া চলমান একটি প্রাইমারি গার্ডলগিক্স কন্ট্রোলার SIL 2 ক্ষমতার মধ্যে সীমাবদ্ধ। সেফটি পার্টনারই সিস্টেমকে SIL 3 এ উন্নীত করে।
1756-L8SP ব্যবহার করে সেফটি সিস্টেম ডিজাইন করার সময়, সেফটি ফাংশন ডকুমেন্টেশনে সেফটি পার্টনারের ফার্মওয়্যার সামঞ্জস্যতা, চ্যাসিস স্লট বিন্যাস, প্রাইমারি কন্ট্রোলারে সেফটি মেমরি বরাদ্দ এবং কন্ট্রোলার পেয়ারের সেফটি রিঅ্যাকশন টাইম কন্ট্রিবিউশন বিবেচনা করতে হবে। এই সমস্ত প্যারামিটারগুলি IEC 61508 এবং ISO 13849-1 দ্বারা অ্যাপ্লিকেশনের সেফটি ফাংশনগুলির জন্য প্রয়োজনীয় সেফটি ভ্যালিডেশন ডকুমেন্টেশনে প্রতিষ্ঠিত হয়।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: 1756-L8SP কি যেকোনো গার্ডলগিক্স 5580 প্রাইমারি কন্ট্রোলারের সাথে ব্যবহার করা যেতে পারে, নাকি শুধুমাত্র নির্দিষ্ট মডেলের সাথে?
1756-L8SP সমস্ত গার্ডলগিক্স 5580 প্রাইমারি কন্ট্রোলারের (1756-L81ES থেকে 1756-L85ES) সাথে সামঞ্জস্যপূর্ণ। প্রাইমারি এবং সেফটি পার্টনারের মধ্যে ফার্মওয়্যার সংস্করণ মিলতে হবে — এটি প্রোজেক্ট ডাউনলোডের সময় প্রয়োগ করা হয়। সেফটি টাস্কের জন্য উপলব্ধ সেফটি মেমরি প্রাইমারি কন্ট্রোলার মডেলের একটি ফাংশন, সেফটি পার্টনারের নয়। 1756-L8SP নিজে ব্যবহারকারী-অ্যাক্সেসযোগ্য মেমরি ধারণ করে না; এটি প্রাইমারি দ্বারা বরাদ্দকৃত সেফটি মেমরি ব্যবহার করে।
প্রশ্ন 2: সিস্টেম চলার সময় যদি 1756-L8SP চ্যাসিস থেকে সরানো হয় তবে কী হবে?
সিস্টেম চলার সময় সেফটি পার্টনারকে চ্যাসিস থেকে সরানো হলে তাৎক্ষণিক একটি বড় সেফটি ফল্ট ট্রিগার হবে। সিস্টেম তার নিরাপদ অবস্থায় চলে যাবে। প্রাইমারি গার্ডলগিক্স কন্ট্রোলার সেফটি পার্টনার যোগাযোগের ক্ষতি সনাক্ত করে এবং দ্বিতীয় যাচাইকরণ চ্যানেল ছাড়া সেফটি লজিক এক্সিকিউট করা চালিয়ে যেতে পারে না। এটি সঠিক এবং প্রত্যাশিত আচরণ — SIL 3 অপারেশনের জন্য সেফটি আর্কিটেকচারের উভয় প্রসেসর প্রয়োজন।
প্রশ্ন 3: সেফটি পার্টনার একটি হলুদ স্ট্যাটাস LED দেখাচ্ছে। এটি কী নির্দেশ করে?
1756-L8SP-তে একটি হলুদ স্ট্যাটাস LED সাধারণত নির্দেশ করে যে মডিউলটি চলছে কিন্তু এখনও তার প্রাইমারি কন্ট্রোলারের সাথে সিঙ্ক্রোনাইজ হয়নি, অথবা এটি একটি নন-ক্রিটিক্যাল ফল্ট অবস্থায় আছে। এটি প্রাথমিক কমিশনিংয়ের সময় ঘটতে পারে যখন ফার্মওয়্যার সংস্করণগুলি এখনও মেলে না, অথবা প্রোজেক্ট ডাউনলোডের পরে যখন সেফটি সিগনেচার পুনরায় স্থাপন করা হচ্ছে। নির্দিষ্ট ফল্ট কোডের জন্য স্টুডিও 5000-এ কন্ট্রোলার ডায়াগনস্টিকস পরীক্ষা করুন। যদি মডিউলটি নতুন ইনস্টল করা হয়, ফার্মওয়্যার সামঞ্জস্যতা নিশ্চিত করুন এবং ডাউনলোড এবং সেফটি সিগনেচার যাচাইকরণ ক্রমটি সম্পূর্ণ করুন।
প্রশ্ন 4: 1756-L8SP কি প্রাইমারি কন্ট্রোলারের স্ট্যান্ডার্ড (নন-সেফটি) টাস্ক এক্সিকিউশনকে প্রভাবিত করে?
না। 1756-L8SP শুধুমাত্র প্রাইমারি কন্ট্রোলারের সেফটি টাস্ক পার্টিশনের সাথে ইন্টারঅ্যাক্ট করে। স্ট্যান্ডার্ড এবং মোশন টাস্কগুলি সেফটি পার্টনার থেকে স্বাধীনভাবে প্রাইমারি কন্ট্রোলারে এক্সিকিউট হয়। সেফটি পার্টনার স্ট্যান্ডার্ড টাস্ক স্ক্যান সাইকেলকে বাধা না দিয়ে সেফটি টাস্ক এক্সিকিউশন যাচাই করে। এটি ইন্টিগ্রেটেড গার্ডলগিক্স আর্কিটেকচারের মূল সুবিধা — সেফটি এবং স্ট্যান্ডার্ড কন্ট্রোল উভয় পারফরম্যান্সে কোনো প্রভাব ছাড়াই একই হার্ডওয়্যারে সহাবস্থান করে।
প্রশ্ন 5: 1756-L8SP কি গার্ডলগিক্স 5570 (1756-L7SP) অ্যাপ্লিকেশনের সাথে ব্যাকওয়ার্ড কম্প্যাটিবল?
না। 1756-L8SP হল গার্ডলগিক্স 5580 ফ্যামিলির জন্য সেফটি পার্টনার এবং গার্ডলগিক্স 5570 সিস্টেমের সাথে ব্যাকওয়ার্ড কম্প্যাটিবল নয়, যা তাদের সেফটি পার্টনার হিসাবে 1756-L7SP ব্যবহার করে। দুটি ফ্যামিলির ভিন্ন আর্কিটেকচার, ফার্মওয়্যার প্ল্যাটফর্ম এবং চ্যাসিস প্রয়োজনীয়তা রয়েছে। 5570-ভিত্তিক সেফটি সিস্টেম থেকে 5580-ভিত্তিক সিস্টেমে মাইগ্রেট করার জন্য স্টুডিও 5000-এ একটি সম্পূর্ণ অ্যাপ্লিকেশন মাইগ্রেশন এবং সেফটি ফাংশনগুলির পুনরায় যাচাইকরণের প্রয়োজন হয়।
