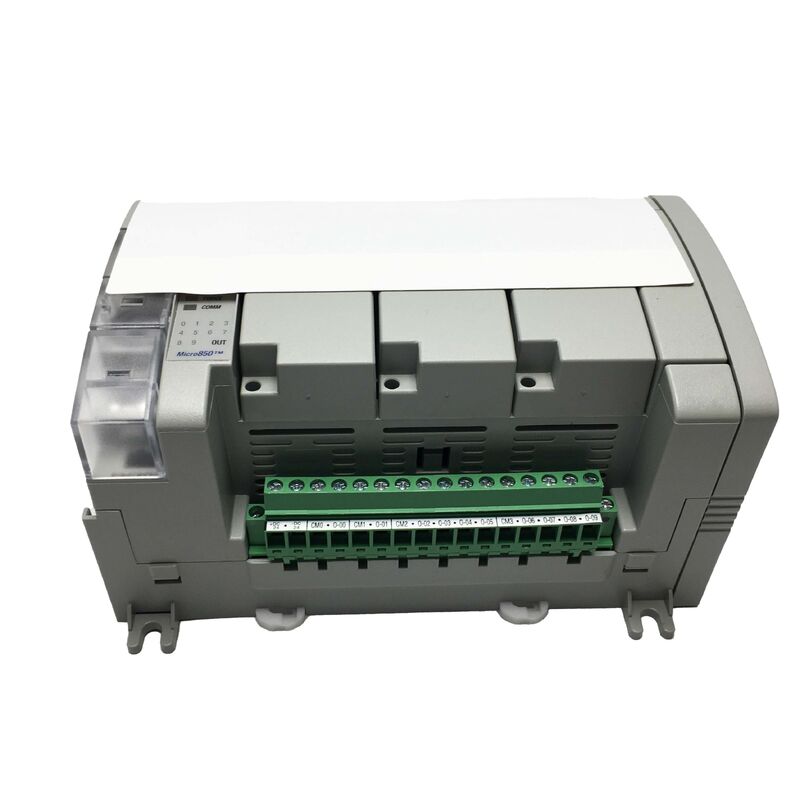

অ্যালেন-ব্র্যাডলি ২০৮০-এল৫০ই-২৪কিউডব্লিউবি মাইক্রো৮৫০ ইথারনেট/আইপি কন্ট্রোলার
দ্যঅ্যালেন-ব্র্যাডলি ২০৮০-এল৫০ই-২৪কিউডব্লিউবিএটি একটি 24-পয়েন্ট মাইক্রো 850 ইথারনেট / আইপি প্রোগ্রামযোগ্য নিয়ামক যা 24V DC বা AC এর জন্য 14 ডিজিটাল ইনপুট এবং 10 রিলে আউটপুট পয়েন্টের বৈশিষ্ট্যযুক্ত।এই QWB কনফিগারেশন মিশ্র-ভোল্টেজ এবং এসি লোড সুইচিং অ্যাপ্লিকেশনগুলির জন্য স্বতন্ত্র সুবিধা প্রদান করে যেখানে ট্রানজিস্টর আউটপুটগুলির জন্য অতিরিক্ত ইন্টারফেস রিলে প্রয়োজন হবে.
কন্ট্রোলারের ওভারভিউ
এই মাইক্রো ৮৫০ কন্ট্রোলারটি মাইক্রো ৮০০ পরিবারের মাঝারি পরিসরের অবস্থান দখল করে, এতে একটি অন্তর্নির্মিত ১০ / ১০০ বেস-টি ইথারনেট পোর্ট, বিচ্ছিন্ন নয় এমন আরএস২৩২ / ৪৮৫ সিরিয়াল পোর্ট এবং ইউএসবি প্রোগ্রামিং পোর্ট রয়েছে।এটি চারটি 2085 সিরিজ সম্প্রসারণ I / O মডিউল সমর্থন করে এবং বিশেষায়িত ফাংশন মডিউলগুলির জন্য তিনটি প্লাগ-ইন স্লট অন্তর্ভুক্ত করে, যা ভবিষ্যতে সম্প্রসারণের ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য এটি আদর্শ করে তোলে।
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| ডিজিটাল ইনপুট |
14 × 24 ভোল্ট DC/AC |
| ডিজিটাল আউটপুট |
১০ × রিলে |
| পাওয়ার সাপ্লাই |
২৪ ভোল্ট ডিসি |
| HSC চ্যানেল |
৪ পর্যন্ত |
| প্রোগ্রাম মেমরি |
10K প্রোগ্রামের ধাপ |
| ডাটা মেমরি |
২০ কেবি |
| ইথারনেট |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| সিরিয়াল পোর্ট |
RS232/485 (বিচ্ছিন্ন নয়) |
| ইউএসবি |
প্রোগ্রামিং পোর্ট |
| প্লাগ ইন স্লট |
3 |
| সম্প্রসারণ I/O |
৪টি পর্যন্ত মডিউল |
| সর্বাধিক মোট I/O |
১৩২ টি পর্যন্ত ডিজিটাল পয়েন্ট (বিস্তার সহ) |
রিলে আউটপুট সুবিধা
১০ টি রিলে আউটপুট কন্ট্রোলারের সাপ্লাই সার্কিট থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন সম্ভাব্য-মুক্ত পরিচিতি সরবরাহ করে।এটি পোলারিটি বা সাধারণ রিটার্ন শেয়ারিংয়ের উদ্বেগ ছাড়াই এসি বা ডিসি লোডের সুইচিংয়ের অনুমতি দেয়, মিশ্র ভোল্টেজ প্রয়োজনীয়তা বা ইন্ডাক্টিভ পাইলট ডিউটি লোডের সাথে অ্যাপ্লিকেশনগুলির জন্য তাদের আদর্শ করে তোলে।
ডুয়াল এসি/ডিসি ইনপুট ক্ষমতা
14 টি ইনপুট সরাসরি 24 ভি ডিসি এবং এসি উভয়ই গ্রহণ করে, বিদ্যমান এসি ক্ষেত্রের তারের সাথে পুনর্নির্মাণের অ্যাপ্লিকেশনগুলিতে অতিরিক্ত সিগন্যাল কন্ডিশনার রিলেগুলির প্রয়োজনীয়তা দূর করে।চারটি ইনপুট এনকোডার ফিডব্যাক জন্য উচ্চ গতির কাউন্টার চ্যানেল হিসাবে কনফিগারযোগ্য, ফ্লো মিটার ইমপলস ইনপুট, এবং ফ্রিকোয়েন্সি পরিমাপ অ্যাপ্লিকেশন।
নেটওয়ার্ক সংযোগ
এমবেডেড ইথারনেট পোর্ট অ্যালান-ব্রেডলি বাস্তুতন্ত্রের সংহতকরণের জন্য ইথারনেট / আইপি এবং তৃতীয় পক্ষের ডিভাইসের সাথে যোগাযোগের জন্য মডবাস টিসিপি / আইপি উভয়ই সমর্থন করে।নিয়ামক একযোগে 8 ইথারনেট নোড পর্যন্ত যোগাযোগ করতে পারেন, যা স্বতন্ত্র মেশিন বা ছোট উত্পাদন সেলগুলির জন্য প্রচলিত চাহিদা পূরণ করে।
সম্প্রসারণের ক্ষমতা
নিয়ামকটি বিশেষায়িত ফাংশন মডিউলগুলির জন্য তিনটি প্লাগ-ইন স্লট এবং বাল্ক আই / ও পয়েন্ট যোগ করার জন্য চারটি সম্প্রসারণ মডিউল স্লটগুলির মাধ্যমে বৃদ্ধি পায়।এই ডুয়াল-এক্সপেনশন আর্কিটেকচারটি অ্যানালগ জন্য নমনীয়তা বজায় রেখে 132 ডিজিটাল আই / ও পয়েন্ট পর্যন্ত সমর্থন করে, তাপমাত্রা, এবং গতি নিয়ন্ত্রণ অ্যাপ্লিকেশন।
প্রোগ্রামিং ও সফটওয়্যার
প্রোগ্রামিং রকওয়েল অটোমেশনের কানেক্টেড কম্পোনেন্টস ওয়ার্কবেঞ্চ (সিসিডব্লিউ) সফটওয়্যার ব্যবহার করে সম্পন্ন করা হয়, যা সিঁড়ি চিত্র, ফাংশন ব্লক চিত্র,কাঠামোগত পাঠ্য, এবং ক্রমিক ফাংশন চার্ট অতিরিক্ত লাইসেন্সিং প্রয়োজনীয়তা ছাড়া।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
2080-L50E-24QWB এবং 2080-L50E-24QBB এর মধ্যে পার্থক্য কি?
উভয় নিয়ামক যোগাযোগ, সম্প্রসারণ, এবং প্রক্রিয়াকরণ ক্ষমতা একই। QWB এসি / ডিসি সুইচিং জন্য 10 রিলে আউটপুট আছে,যখন QBB শুধুমাত্র 24V ডিসি লোড জন্য 10 ট্রানজিস্টর ডুবে আউটপুট আছে. মিশ্র-ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য QWB এবং দ্রুত DC সুইচিংয়ের জন্য QBB চয়ন করুন।
কন্ট্রোলার সম্প্রসারণের সাথে মোট কতটি I/O পয়েন্ট সমর্থন করতে পারে?
২৪ টি অনবোর্ড পয়েন্ট থেকে শুরু করে, ২০৮৫ সিরিজের চারটি ৩২ পয়েন্টের সম্প্রসারণ মডিউল যুক্ত করে প্রায় ১৩২ টি ডিজিটাল I/O পয়েন্ট পাওয়া যায়।তিনটি প্লাগ-ইন স্লটগুলি সম্প্রসারণ স্লট ব্যবহার না করে বিশেষায়িত ফাংশন মডিউল যুক্ত করে.
প্রোগ্রামিংয়ের জন্য কোন সফটওয়্যার প্রয়োজন?
কানেক্টেড কম্পোনেন্টস ওয়ার্কবেঞ্চ (সিসিডাব্লু) হল রকওয়েল অটোমেশন সফটওয়্যার যা সমস্ত আইইসি 61131-3 প্রোগ্রামিং ভাষা সমর্থন করে এবং অফলাইন পরীক্ষার জন্য সিমুলেশন মোড অন্তর্ভুক্ত করে।
কন্ট্রোলার Modbus ডিভাইসের সাথে যোগাযোগ করতে পারে?
হ্যাঁ, ইথারনেট পোর্ট মোডবাস টিসিপি/আইপি সমর্থন করে এবং আরএস২৩২/৪৮৫ সিরিয়াল পোর্ট মোডবাস আরটিইউ সমর্থন করে, যা এটিকে পুরানো মোডবাস ফিল্ড ডিভাইসগুলির সাথে যোগাযোগের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
১৪ ভোল্টের নিম্ন ইনপুট থ্রেশহোল্ডের অর্থ কী?
14V ন্যূনতম থ্রেশহোল্ড ভোল্টেজ sag বা দীর্ঘ ক্যাবল রান সঙ্গে সিস্টেমের মধ্যে নির্ভরযোগ্য ইনপুট স্বীকৃতি নিশ্চিত করে। একটি নামমাত্র 24V সরবরাহ যা 18V পর্যন্ত sags এখনও একটি বৈধ লজিক 1 উত্পাদন করবে,বাস্তব বিশ্বের সরবরাহের অবস্থার জন্য আরামদায়ক মার্জিন প্রদান.
