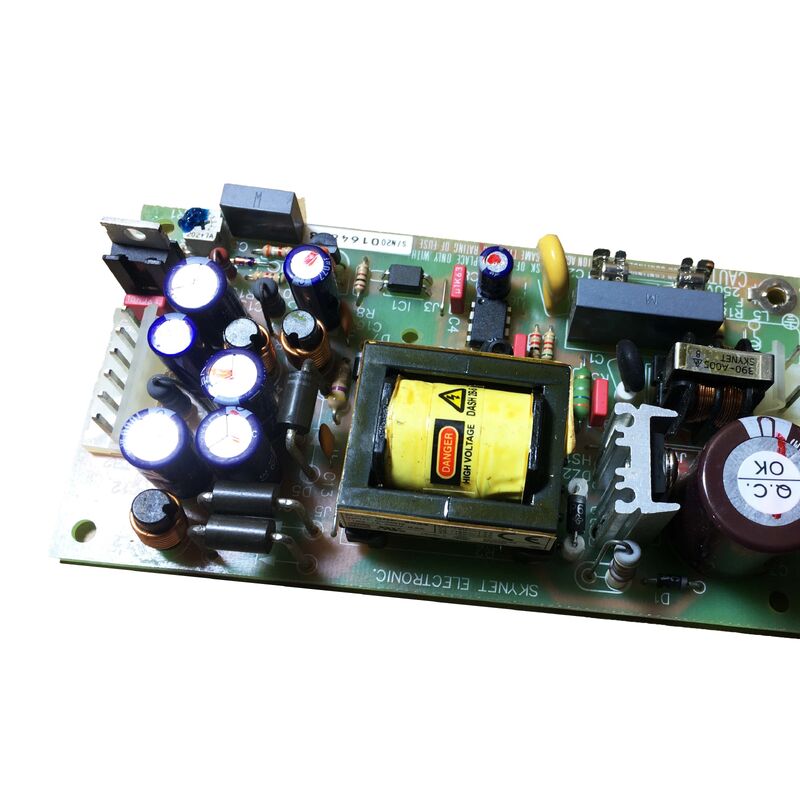

SNP-9034 স্কাইনেট ইলেকট্রনিক্স 5V±15V পাওয়ার সাপ্লাই সংযোগকারী মডিউল
পণ্যের সংক্ষিপ্ত বিবরণ
স্কাইনেট এসএনপি -9034 একটি 30 ওয়াটের ওপেন ফ্রেম সুইচিং পাওয়ার সাপ্লাই যা একযোগে তিনটি নিয়ন্ত্রিত ডিসি আউটপুট রেল সরবরাহ করেঃ +5V 1.5A এ, +15V 1.2A এ, এবং -15V 0.3A এ।ইউনিভার্সাল এসি ইনপুট পরিসীমা (90VAC থেকে 260VAC) এবং বিশ্বব্যাপী ফ্রিকোয়েন্সি সহনশীলতা (47Hz থেকে 63Hz) সহ, এই পাওয়ার সাপ্লাই গ্লোবাল নেটওয়ার্ক সরবরাহের মাধ্যমে নির্বিঘ্নে কাজ করে।
পিএলসি সিস্টেম, শিল্প মেশিন নিয়ন্ত্রণ বোর্ড, পরিমাপ সরঞ্জাম এবং এমবেডেড ইলেকট্রনিক্সের জন্য ডিজাইন করা হয়েছে,এই কম্প্যাক্ট সরবরাহ শুধুমাত্র 70 × 130 × 32 মাত্রা একক ইউনিট মধ্যে উভয় লজিক-স্তর (+ 5V) এবং অ্যানালগ-রেল (± 15V) শক্তি প্রদান করে.১ মিমি।
মূল বৈশিষ্ট্যাবলী
| মোট আউটপুট ক্ষমতা |
৩০ ওয়াট |
| আউটপুট ১ |
+5V DC @ 1.5A (নামমাত্র) / 3A (পিক) |
| আউটপুট ২ |
+১৫ ভি ডিসি @ ১.২ এ (নামমাত্র) / ২ এ (পিক) |
| আউটপুট 3 |
-15V DC @ 0.3A (নামমাত্র) / 0.5A (পিক) |
| ইনপুট ভোল্টেজ রেঞ্জ |
90VAC থেকে 260VAC |
| ইনপুট ফ্রিকোয়েন্সি |
৪৭Hz থেকে ৬৩Hz |
| আউটপুট ভোল্টেজের সঠিকতা |
±১% (সমস্ত রেল) |
| নিরাপত্তা সার্টিফিকেশন |
UL 1950, CSA 22.2 নং234, ভিডিই EN60950 |
| মাত্রা |
৭০ × ১৩০ × ৩২.১ মিমি |
ট্রিপল আউটপুট আর্কিটেকচার
এসএনপি -9034 ডিজিটাল লজিক, মাইক্রোকন্ট্রোলার এবং পিএলসি আই / ও সার্কিট্রিগুলির জন্য +5 ভি এবং অপারেশনাল এম্প্লিফায়ার, এনালগ সিগন্যাল কন্ডিশনার এবং যথার্থ যন্ত্রপাতিগুলির জন্য ±15 ভি একত্রিত করে।এই ক্লাসিক পাওয়ার আর্কিটেকচার মিশ্র ডিজিটাল / এনালগ সিস্টেমে একাধিক পাওয়ার সাপ্লাই বা ডিসি-ডিসি রূপান্তরকারী প্রয়োজন দূর করে.
সার্বজনীন ইনপুট সামঞ্জস্য
90VAC থেকে 260VAC পর্যন্ত স্বয়ংক্রিয় ভোল্টেজ অভিযোজন সহ, এই সরবরাহটি বিশ্বব্যাপী কোনও পরিবর্তন ছাড়াই কাজ করে। 47-63Hz ফ্রিকোয়েন্সি সহনশীলতা 50Hz এবং 60Hz উভয় নেট সিস্টেমকে কভার করে,যখন >16ms হোল্ড-আপ টাইম সংক্ষিপ্ত বিদ্যুৎ বিচ্ছিন্নতার মাধ্যমে স্থিতিশীল অপারেশন নিশ্চিত করে.
ওপেন ফ্রেম ডিজাইন
উন্মুক্ত ফ্রেম নির্মাণ সরঞ্জাম চ্যাসি মধ্যে সহজ ইন্টিগ্রেশন অনুমতি দেয়।স্ট্যান্ডার্ড এম 3 মাউন্ট হোলস (60 × 120 মিমি প্যাটার্ন) এবং শিল্প-মানক মোল্লেক্স টার্মিনাল ব্লক সংযোগকারীগুলি সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ নিশ্চিত করে.
সার্টিফিকেশন এবং সম্মতি
ইউএল, সিএসএ, এবং ভিডিই সুরক্ষা শংসাপত্র, প্লাস এফসিসি ক্লাস বি এবং ভিডিই ভিএফজি 243/1991 ইএমআই সম্মতি, এই সরবরাহ উত্তর আমেরিকা, কানাডা এবং ইউরোপীয় বাজারের জন্য নির্ধারিত সরঞ্জামগুলির জন্য উপযুক্ত করে তোলে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
SNP-9034 কি 115VAC এবং 230VAC উভয় নেট সরবরাহের উপর ব্যবহার করা যেতে পারে?
হ্যাঁ. ইউনিভার্সাল ইনপুট রেঞ্জ (90VAC থেকে 260VAC) হার্ডওয়্যার পরিবর্তন বা কনফিগারেশন ছাড়াই বিশ্বব্যাপী যে কোনও স্ট্যান্ডার্ড নেট ভোল্টেজে কাজ করার অনুমতি দেয়।
কোভারবার ওভারভোল্টেজ সুরক্ষা কি?
ক্রোবার সুরক্ষা ভোল্টেজ নিরাপদ প্রান্তিক সীমা অতিক্রম করলে প্রভাবিত আউটপুটকে শর্ট সার্কিট করে, ডাউনস্ট্রিম সার্কিটকে রক্ষা করে।এই নিরাপত্তা বৈশিষ্ট্য অভ্যন্তরীণ ত্রুটি সময় সক্রিয় এবং একটি শক্তি চক্র পুনরায় সেট করতে প্রয়োজন.
আউটপুট রেলগুলি স্বাধীনভাবে লোড করা যেতে পারে?
প্রতিটি রেল বাধ্যতামূলক ন্যূনতম প্রয়োজনীয়তা ছাড়াই 0A লোড থেকে কাজ করতে পারে। পিক বর্তমান রেটিংগুলি স্টার্টআপ ইনরশ এবং ট্রানজিশন লোড স্পাইকগুলির জন্য হেডরুম সরবরাহ করে।
সংযোগকারীগুলি প্রতিস্থাপনের জন্য সহজ সোর্স?
হ্যাঁ, এসি ইনপুট (মোলেক্স 5277-2) এবং ডিসি আউটপুট (মোলেক্স 5273-এক্স) উভয় সংযোগকারীই শিল্প-মানক টার্মিনাল ব্লক ব্যবহার করে যার ব্যাপক প্রাপ্যতা এবং সামঞ্জস্যপূর্ণ সমতুল্য।
এটা কি পিএলসি কন্ট্রোল প্যানেলের জন্য উপযুক্ত?
হ্যাঁ, যখন SNP-9034 একটি সঠিকভাবে গ্রাউন্ডেড বাক্সে ইনস্টল করা হয় যেখানে অ্যাক্সেস সীমিত থাকে, তখন এটি শিল্প নিয়ন্ত্রণ প্যানেল এবং সরঞ্জাম চ্যাসির প্রয়োজনীয়তা পূরণ করে।
