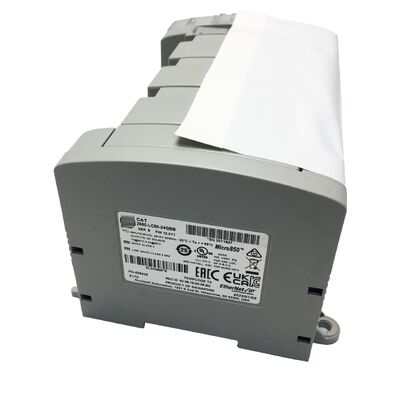

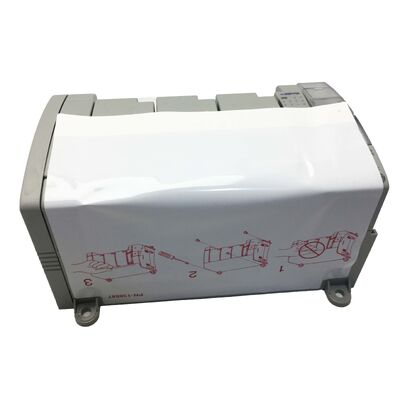

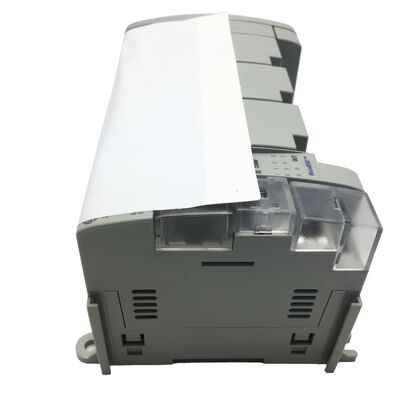

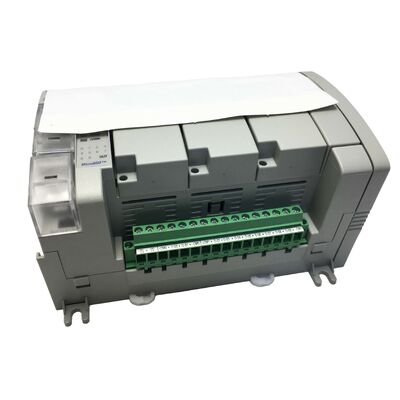

অ্যালেন-ব্র্যাডলি ২০৮০-এলসি৫০-২৪কিউবিবি
24 I/O, ইথারনেট, হাই-স্পিড মোশন কন্ট্রোল প্রোগ্রামযোগ্য লজিক কন্ট্রোলার
পার্ট নম্বরঃ2080-LC50-24QBB
নির্মাতাঃঅ্যালেন-ব্র্যাডলি (রকওয়েল অটোমেশন)
প্রোডাক্ট লাইন:মাইক্রো ৮৫০
ইউপিসিঃ884951711709
অবস্থা:নতুন / পুনর্নির্মাণ / অতিরিক্ত উপলব্ধ
পণ্যের সংক্ষিপ্ত বিবরণ
অ্যালেন-ব্র্যাডলি ২০৮০-এলসি৫০-২৪কিউবিবি হল রকওয়েল অটোমেশনের মাইক্রো ৮৫০ সিরিজের একটি মাঝারি পরিসরের স্বতন্ত্র প্রোগ্রামযোগ্য লজিক কন্ট্রোলার।এই কন্ট্রোলার প্ল্যাটফর্মটি এন্ট্রি-লেভেল মাইক্রো 820 এবং আরও উন্নত কমপ্যাক্টলগিক্স পরিবারের মধ্যে ফাঁকটি সেতু করে, এটিকে ছোট থেকে মাঝারি মেশিন অটোমেশন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যা কমপ্যাক্ট পদচিহ্ন, ইথারনেট সংযোগ এবং একক ইউনিটে প্রকৃত গতির ক্ষমতা প্রয়োজন।
১৪টি ইনপুট, ১০টি আউটপুট, অন্তর্নির্মিত আরজে৪৫ ইথারনেট পোর্ট, ইউএসবি কনফিগারেশন ইন্টারফেস এবং ৪টি পর্যন্ত এক্সপেনশন আই/ও মডিউল (মোট ডিজিটাল আই/ও-র সংখ্যা ১৩২ পয়েন্টে উন্নীত করা) সমর্থন করে।2080-LC50-24QBB আপনার অ্যাপ্লিকেশন প্রয়োজনীয়তা সঙ্গে বৃদ্ধি যে স্কেলযোগ্য কর্মক্ষমতা উপলব্ধ করা হয়.
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| পার্ট নম্বর |
2080-LC50-24QBB |
| প্রোডাক্ট লাইন |
মাইক্রো ৮৫০ |
| মোট বেস I/O |
24 (14 ইন / 10 আউট) |
| ইনপুট ভোল্টেজ |
১২/২৪ ভোল্ট ডিসি সিঙ্ক/সোর্স |
| আউটপুট প্রকার |
২৪ ভোল্ট ডিসি সোর্স |
| উচ্চ গতির ইনপুট |
৮ (ইনপুট ০-৭) |
| উচ্চ গতির আউটপুট |
২ (আউটপুট ০-১) |
| HSC সর্বোচ্চ ফ্রিকোয়েন্সি |
১০০ কিলোহার্টজ |
| উচ্চ গতির কাউন্টার |
4 এইচএসসি |
| গতি অক্ষ (পিটিও) |
2 |
| বেস প্লাগ ইন স্লট |
3 |
| সম্প্রসারণ I/O মডিউল |
৪ পর্যন্ত |
| ম্যাক্স ডিজিটাল আই/ও |
132 |
| সিরিয়াল পোর্ট |
1 * RS-232/485 (বিচ্ছিন্ন নয়) |
| কনফিগারেশন পোর্ট |
1 * ইউএসবি টাইপ বি |
| ইথারনেট পোর্ট |
১ * আরজে৪৫ |
| পাওয়ার সাপ্লাই ইনপুট |
20.৪-২৬.৪ ভোল্ট ডিসি (ক্লাস ২ / এলভিএলসি) |
| ওজন |
0.৪৩ কেজি |
উন্নত I/O ক্ষমতা
২০৮০-এলসি৫০-২৪কিউবিবিতে আটটি উচ্চ-গতির ইনপুট রয়েছে যা বোর্ডের উচ্চ-গতির কাউন্টারগুলির মাধ্যমে ১০০ কিলোহার্টজ পর্যন্ত কাজ করতে সক্ষম। এই ইনপুটগুলি স্কোয়ারচার এনকোডার ইনপুট, পালস কাউন্টার,অথবা ফ্রিকোয়েন্সি পরিমাপ চ্যানেল, সম্প্রসারণ মডিউল ছাড়া উল্লেখযোগ্য হার্ডওয়্যার সম্পদ প্রদান করে।
দুটি উচ্চ গতির আউটপুটগুলি ধাপে ধাপে বা সার্ভো পজিশনিং অক্ষগুলি চালানোর জন্য ইমপলস ট্রেন আউটপুট (পিটিও) চ্যানেল হিসাবে কাজ করে। এনকোডার ফিডব্যাকের জন্য এইচএসসি ইনপুটগুলির সাথে একত্রিত হলে,এটি মৌলিক বন্ধ লুপ অবস্থান বা স্বাধীন খোলা লুপ স্টেপার অক্ষ নিয়ন্ত্রণ সরাসরি বেস ইউনিট থেকে সক্ষম.
সংযোগের বৈশিষ্ট্য
রকওয়েল পরিচালিত নেটওয়ার্ক, এইচএমআই প্যানেল যোগাযোগ এবং দূরবর্তী প্রোগ্রাম অ্যাক্সেসের সাথে সংহতকরণের জন্য ইথারনেট / আইপি প্রোটোকল সমর্থন করে।ইউএসবি টাইপ বি পোর্ট কানেক্টেড কম্পোনেন্টস ওয়ার্কবেঞ্চ সফটওয়্যারের মাধ্যমে নির্ভরযোগ্য প্রোগ্রামিং এবং কনফিগারেশন প্রদান করে, আরএস-২৩২/৪৮৫ সিরিয়াল পোর্টে পুরানো ডিভাইস যোগাযোগ এবং যন্ত্রপাতি ইন্টারফেস রয়েছে।
সম্প্রসারণের ক্ষমতা
২০৮০ সিরিজের চারটি এক্সপেনশন আই/ও মডিউল সমর্থন করে ডিজিটাল আই/ও ক্ষমতা ১৩২ পয়েন্টে বৃদ্ধি পায়। এক্সপেনশন বিকল্পগুলির মধ্যে রয়েছে অ্যানালগ আই/ও, অতিরিক্ত ডিজিটাল আই/ও,থার্মোকপল এবং আরটিডি তাপমাত্রা ইনপুট, এবং বিশেষ ফাংশন মডিউল। তিনটি বোর্ড প্লাগ-ইন স্লট উন্নত কার্যকারিতা জন্য অতিরিক্ত সিরিয়াল পোর্ট, এইচএসসি চ্যানেল, এবং এনালগ ইনপুট গ্রহণ করে।
প্রয়োগের ক্ষেত্র
প্যাকেজিং মেশিন, কনভেয়র সিস্টেম, ছোট সমাবেশ স্টেশন, পরীক্ষার রিগ এবং পাম্প / ফ্যান নিয়ন্ত্রণ প্যানেল সহ স্বতন্ত্র মেশিন নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য আদর্শ।24 ভি ডিসি সরবরাহের প্রয়োজনীয়তা এবং ক্লাস 2 পাওয়ার শ্রেণিবদ্ধকরণ স্ট্যান্ডার্ড মেশিন নিয়ন্ত্রণ পাওয়ার আর্কিটেকচারগুলির সাথে সামঞ্জস্যপূর্ণ, যখন কমপ্যাক্ট 0.43 কেজি নকশা DIN- রেল মাউন্ট নিয়ন্ত্রণ ক্যাবিনেটে দক্ষতার সাথে ফিট করে।
প্রোগ্রামিং ও সফটওয়্যার
রকওয়েলের কানেক্টেড কম্পোনেন্টস ওয়ার্কবেঞ্চ (সিসিডাব্লু) সফটওয়্যার ব্যবহার করে প্রোগ্রাম করা হয়েছে - বিনামূল্যে ডাউনলোডের জন্য উপলব্ধ। লেডার ডায়াগ্রাম, ফাংশন ব্লক ডায়াগ্রাম এবং স্ট্রাকচার্ড টেক্সট প্রোগ্রামিং ভাষা সমর্থন করে,পিটিও অক্ষের সেটআপের জন্য গতি কনফিগারেশন সরঞ্জামগুলির সাথে. অনলাইন মনিটরিং, ডেটা ট্রেন্ডিং, এবং ফার্মওয়্যার আপডেট ক্ষমতা অন্তর্ভুক্ত.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
PTO গতি অক্ষ এবং HSC ইনপুট মধ্যে পার্থক্য কি?
দুটি পিটিও (পলস ট্রেন আউটপুট) চ্যানেলগুলি স্টেপার মোটর ড্রাইভার বা সার্ভো এম্প্লিফায়ারগুলি চালানোর জন্য পালস-এবং-নির্দেশ সংকেত উত্পন্ন করে।চারটি এইচএসসি (হাই-স্পিড কাউন্টার) চ্যানেলগুলি এনকোডার বা অন্যান্য ইমপ্লান্ট-উত্পাদনকারী ডিভাইসগুলি থেকে 100 কিলোহার্টজ পর্যন্ত ইমপ্লান্ট গণনা করে. একসাথে ব্যবহার করা হলে, তারা বন্ধ লুপের মৌলিক অবস্থান যাচাইকরণ সক্ষম করে।
2080-LC50-24QBB ইথারনেটের মাধ্যমে অ্যালেন-ব্র্যাডলি এইচএমআই প্যানেলের সাথে যোগাযোগ করতে পারে?
হ্যাঁ, ইথারনেট/আইপি পোর্ট এলেন-ব্র্যাডলি প্যানেলভিউ এবং প্যানেলভিউ প্লাস এইচএমআই টার্মিনালের সাথে সরাসরি যোগাযোগের অনুমতি দেয়।ইথারনেট/আইপি-এর মাধ্যমে ট্যাগ-ভিত্তিক যোগাযোগ সিসিডাব্লু এবং এইচএমআই কনফিগারেশন সফটওয়্যার উভয়ের মধ্যে স্থানীয়ভাবে সমর্থিত.
কতটি সম্প্রসারণ মডিউল যোগ করা যেতে পারে, এবং তারা কোথায় সংযুক্ত হয়?
২০৮০ সিরিজের চারটি এক্সপেনশন আই/ও মডিউল বেস কন্ট্রোলারের ডান দিকে সংযুক্ত হয়, যা মোট ডিজিটাল আই/ওকে ১৩২ পয়েন্টে প্রসারিত করে।বেস ইউনিটে তিনটি অতিরিক্ত প্লাগ-ইন স্লট উন্নত কার্যকারিতা জন্য ছোট প্লাগ-ইন মডিউল গ্রহণ.
2080-LC50-24QBB এর কোন পাওয়ার সাপ্লাই দরকার?
নিয়ামকের জন্য ২.৪-২6.৪ ভোল্ট ডিসি সরবরাহ প্রয়োজন যা ক্লাস ২ বা এলভিএলসি হিসাবে রেট করা হয়েছে। সাধারণত ২য় শ্রেণির শংসাপত্র সহ একটি স্ট্যান্ডার্ড ২৪ ভোল্ট ডিসি সুইচিং পাওয়ার সাপ্লাই ব্যবহার করা হয়।নিয়ামক সরাসরি এসি শক্তিতে কাজ করে না.
কন্ট্রোলার প্রোগ্রাম করার জন্য কোন সফটওয়্যার প্রয়োজন এবং এটি কি বিনামূল্যে?
রকওয়েল অটোমেশনের কানেক্টেড কম্পোনেন্টস ওয়ার্কবেঞ্চ (সিসিডব্লিউ) সফটওয়্যার প্রয়োজন এবং এটি বিনামূল্যে ডাউনলোডের জন্য উপলব্ধ।এটি একাধিক প্রোগ্রামিং ভাষা সমর্থন করে এবং গতি কনফিগারেশন এবং ফার্মওয়্যার আপডেট সহ সম্পূর্ণ প্রকল্প জীবনচক্র পরিচালনা করে.
