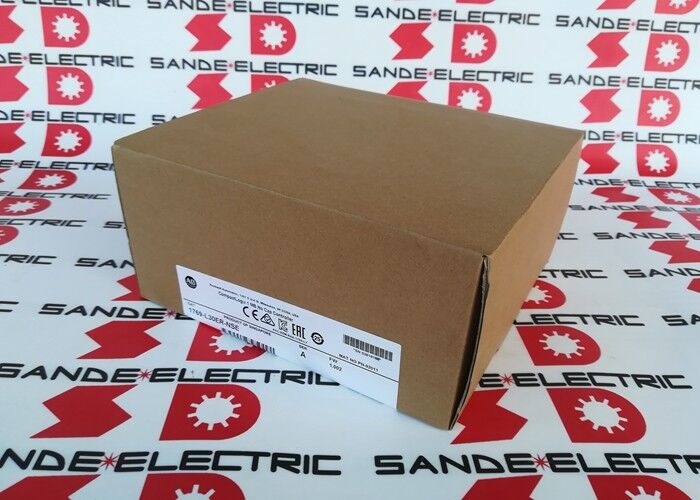

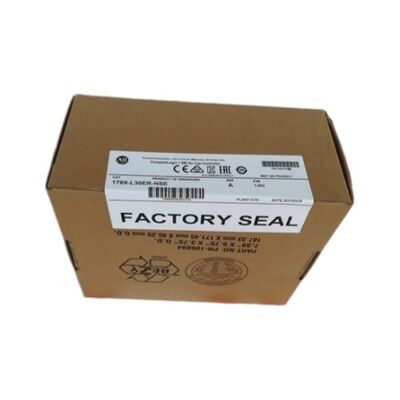

নতুন ALLEN BRADLEY 1769-L30ER-NSE কমপ্যাক্টলজিক্স প্রসেসর

1769-L30ER-NSE∙ CompactLogix 5370 L3 1MB / ডুয়াল ইথারনেট / আইপি DLR / 16 নোড / 8 I/O মডিউল / কোন সুপারক্যাপ / বিপজ্জনক অবস্থান / ইউএসবি / 1GB এসডি

এনএসই ০ কোন সুপারক্যাপ ০ এই মডেলকে সংজ্ঞায়িত করে

1769-L30ER-NSE এবং স্ট্যান্ডার্ড 1769-L30ER মেমরি, ইথারনেট ক্ষমতা, I / O সম্প্রসারণ এবং প্রোগ্রামিংয়ের ক্ষেত্রে কার্যকরীভাবে অভিন্ন। একটি স্পেসিফিকেশন তাদের পৃথক করেঃ এনএসই বৈকল্পিকনারিয়েল টাইম ক্লক (আরটিসি) এনার্জি ব্যাকআপের জন্য একটি সুপার ক্যাপাসিটর রয়েছে।

স্ট্যান্ডার্ড কমপ্যাক্ট লজিক্স ৫৩৭০ কন্ট্রোলার একটি অভ্যন্তরীণ সুপার ক্যাপাসিটর ব্যবহার করে বিদ্যুতের ক্ষতির সময় রিয়েল টাইম ঘড়ি বজায় রাখতে। একটি সুপার ক্যাপাসিটর একটি শক্তি সঞ্চয়কারী ডিভাইস যা ত্রুটির অবস্থায়,দ্রুত চার্জ মুক্তির যা কিছু পরিবেশে একটি আর্ক বা ইনজার্নে ঝুঁকি গঠন করে.

ইনস্টলেশনের জন্যI শ্রেণীর ডিভিশন ২ (ডিভিশন ২) বা জোন ২ এর বিপজ্জনক স্থান০ যেখানে অস্বাভাবিক অবস্থার অধীনে জ্বলনযোগ্য গ্যাস বা বাষ্প উপস্থিত হতে পারে ০ সরঞ্জামগুলি অগ্নিসংক্রান্ত বা বিপজ্জনক এলাকার জন্য নির্ধারিত হতে হবে।সুপার ক্যাপাসিটর অপসারণ সম্ভাব্য ignition উৎস অপসারণ1769-L30ER-NSE হল কমপ্যাক্ট লজিক্স 5370 L3 স্পেসিফিকেশন যা এই প্রয়োজনীয়তা পূরণ করে।

যদি বিপজ্জনক অবস্থানের অ্যাপ্লিকেশনটিতে বিদ্যুতের ক্ষতির সময় রিয়েল-টাইম ক্লক ব্যাকআপের প্রয়োজন হয় তবে এসডি কার্ড প্রোগ্রাম স্টোরেজ ধারাবাহিকতা সরবরাহ করে। এনএসই বৈকল্পিকের বিদ্যুতের ক্ষতিতে আরটিসি নিজেই পুনরায় সেট করে।

মূল বৈশিষ্ট্যাবলী

ডুয়াল ইথারনেট/আইপি ডিএলআর ∙১৬ নোড নেটওয়ার্ক ক্যাপাসিটি সহ

উভয় ইথারনেট পোর্ট ডিভাইস লেভেল রিং (ডিএলআর) টপোলজি সমর্থন করে একটি ইন্টিগ্রেটেড দুই-পোর্ট সুইচ গঠন করে।একটি ডিএলআর রিং একটি বন্ধ লুপে ইথারনেট / আইপি ডিভাইসগুলিকে সংযুক্ত করে একটি একক ক্যাবল ব্রেক যে কোনও জায়গায় কোনও ম্যানুয়াল হস্তক্ষেপ ছাড়াই বেঁচে থাকা পথের মাধ্যমে ট্র্যাফিককে পুনর্নির্দেশ করে. 16 ইথারনেট / আইপি নোড সংযোগগুলি বেশিরভাগ কমপ্যাক্ট মেশিন ইনস্টলেশনের বিতরণ I / O, ড্রাইভ এবং HMI প্রয়োজনীয়তাগুলি কভার করে।

আটটি স্থানীয় 1769 কমপ্যাক্ট I/O সম্প্রসারণ মডিউল অবস্থানগুলি ইথারনেট / আইপি নোড বাজেট ব্যবহার না করে স্থানীয় I/O পরিচালনা করে।ইউএসবি পোর্ট নেটওয়ার্ক ব্যান্ডউইথ দখল না করে স্থানীয় প্রোগ্রামিং অ্যাক্সেস এবং ফার্মওয়্যার আপডেট সরবরাহ করে.

অ্যাপ্লিকেশন দৃশ্যকল্প

বিপজ্জনক অবস্থান প্যানেল নিয়ন্ত্রণঃক্লাস I ডিভিশন ২-এ শ্রেণীবদ্ধ পেট্রোকেমিক্যাল প্রসেস প্যানেলগুলির জন্য অগ্নি নিয়ন্ত্রণের হার্ডওয়্যার প্রয়োজন।এনএসই ভেরিয়েন্টটি সুপারক্যাপাসিটর আর্ক ঝুঁকি দূর করে এবং সম্পূর্ণ কমপ্যাক্ট লজিক্স 5370 এল 3 কার্যকারিতা সরবরাহ করে ¢ ডুয়াল ইথারনেট / আইপি, ডিএলআর স্থিতিস্থাপকতা, এবং 1 এমবি প্রোগ্রাম মেমরি।

তেল ও গ্যাস খনির মাথা বা প্রক্রিয়াজাতকরণ স্বয়ংক্রিয়করণঃযেখানে মাঝে মাঝে জ্বলনযোগ্য বাষ্প উপস্থিত হতে পারে, সেখানে এনএসই নিয়ামক একটি অতিরিক্ত বিস্ফোরণ-প্রতিরোধী কোষের প্রয়োজন ছাড়াই স্ট্যান্ডার্ড সুপারক্যাপাসিটর-সজ্জিত ভেরিয়েন্টটি ধারণ করতে ইনস্টল করে।

বিদ্যমান এনএসই ইনস্টলেশনের সরাসরি প্রতিস্থাপনঃএকটি ইনস্টল করা নিয়ামককে প্রতিস্থাপনের সময় এনএসই উপসর্গটির সাথে মেলে তা পুনরায় মূল্যায়ন ছাড়াই বিপজ্জনক অবস্থানের সম্মতি বজায় রাখে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ এনএসই মানে কি এবং কেন এটি গুরুত্বপূর্ণ?

এনএসই এর অর্থ নো সুপারক্যাপ এনার্জি this এই নিয়ামকটিতে কোনও সুপারক্যাপাসিটার নেই। স্ট্যান্ডার্ড কমপ্যাক্ট লজিক্স 5370 নিয়ামকগুলি বিদ্যুৎ ক্ষতির সময় রিয়েল-টাইম ঘড়ি বজায় রাখতে একটি সুপারক্যাপাসিটার ব্যবহার করে।ক্লাস I বিভাগ ২ এবং জোন ২ এর বিপজ্জনক এলাকার শ্রেণীবিভাগে, একটি সুপার ক্যাপাসিটর একটি সম্ভাব্য আর্ক / ইগনিশন উত্স প্রতিনিধিত্ব করে। এটি অপসারণের ফলে এনএসই বৈকল্পিক অতিরিক্ত ঘের ছাড়াই সেই জায়গাগুলিতে ব্যবহারের জন্য যোগ্যতা অর্জন করতে পারে।

প্রশ্ন ২ঃ সুপার ক্যাপাসিটর অপসারণ করলে কি কন্ট্রোলারের প্রোগ্রাম বা ডেটা সংরক্ষণের উপর প্রভাব পড়বে?

প্রোগ্রাম সংরক্ষণটি এসডি কার্ড দ্বারা পরিচালিত হয়, সুপার ক্যাপাসিটর নয়। এসডি কার্ড ইনস্টল করা থাকলে প্রোগ্রামগুলি শক্তি হ্রাসের সময় বেঁচে থাকে।এনএসই ভেরিয়েন্টে বিদ্যুতের ক্ষতিতে যা হারিয়ে যায় তা হ'ল রিয়েল-টাইম ঘড়ির মান √ বিদ্যুৎ পুনরুদ্ধারের সময় ঘড়িটি পুনরায় সেট করে. যদি অ্যাপ্লিকেশনটিতে RTC নির্ভুলতা প্রয়োজন হয়, একটি বহিরাগত নেটওয়ার্ক সময় সিঙ্ক্রোনাইজেশন উত্স বিদ্যুৎ পুনরুদ্ধারের পরে ঘড়ি রেফারেন্স সরবরাহ করে।

প্রশ্ন 3: কোন ধরণের তারগুলি টার্মিনাল ব্লকের সাথে সামঞ্জস্যপূর্ণ?

২২১৪ এডব্লিউজি সলিড কপার বা ২২১৬ এডব্লিউজি স্ট্র্যাংড কপার ওয়্যার ৯০ ডিগ্রি সেলসিয়াসে নামমাত্র। প্রতিস্থাপন টার্মিনাল ব্লকটি ১৭৬৯-আরটিবিএন১৮।এই স্পেসিফিকেশনগুলি কমপ্যাক্ট কন্ট্রোল প্যানেলে ব্যবহৃত স্ট্যান্ডার্ড 24VDC ফিল্ড ওয়্যারিংকে কভার করে.

প্রশ্ন ৪ঃ 1769-L30ER-NSE এর জন্য কোন প্রোগ্রামিং সফটওয়্যার ব্যবহার করা হয়?

স্টুডিও 5000 লজিক্স ডিজাইনার হল কমপ্যাক্ট লজিক্স 5370 পরিবারের জন্য স্ট্যান্ডার্ড প্রোগ্রামিং পরিবেশ।সংযোগ সরাসরি প্রোগ্রামিং জন্য ইউএসবি পোর্ট বা নেটওয়ার্ক ভিত্তিক প্রোগ্রাম ডাউনলোডের জন্য ইথারনেট / আইপি পোর্ট মাধ্যমে হয়. 1769-L30ER-NSE সমস্ত চারটি আইইসি 61131-3 প্রোগ্রামিং ভাষা সমর্থন করেঃ সিঁড়ি ডায়াগ্রাম, কাঠামোগত পাঠ্য, ফাংশন ব্লক ডায়াগ্রাম এবং ক্রমিক ফাংশন চার্ট।

প্রশ্ন ৫ঃ 1769-L30ER-NSE কি বিপজ্জনক নয় এমন স্থানে 1769-L30ER স্ট্যান্ডার্ডকে প্রতিস্থাপন করতে পারে?

হ্যাঁ, এনএসই ভেরিয়েন্টটি বিদ্যুৎ বিচ্ছিন্নতার সময় আরটিসি ব্যাকআপ ব্যতীত সমস্ত সক্ষমতায় স্ট্যান্ডার্ড 1769-এল 30 ইআর এর সাথে কার্যকরীভাবে সমতুল্য।যেসব জায়গায় বিদ্যুৎ পুনরুদ্ধারের পর রিয়েল-টাইম ক্লক সঠিকতা প্রয়োজন, সুপারক্যাপাসিটর সহ স্ট্যান্ডার্ড ভেরিয়েন্ট একটি ভাল স্পেসিফিকেশন। এমন অ্যাপ্লিকেশনগুলির জন্য যা আরটিসি নির্ভুলতার প্রয়োজন হয় না বা নেটওয়ার্ক টাইম সিঙ্ক্রোনাইজেশন ব্যবহার করে না, এনএসই ভেরিয়েন্টটি একইভাবে কাজ করে।
