1769-L30ER | CompactLogix 5370 L3 — 1MB / Dual EtherNet/IP DLR / 16 নোডস / 8 I/O মডিউল / 32 টাস্ক / USB / 30V আইসোলেশন / DIN বা প্যানেল মাউন্ট
1769-L30ER বনাম সংলগ্ন L3 ভেরিয়েন্ট - সঠিকটি বেছে নেওয়া
CompactLogix 5370 L3 রেঞ্জে একই 1MB মেমরি, ডুয়াল ইথারনেট/আইপি এবং 8টি স্থানীয় I/O স্লট স্পেসিফিকেশন শেয়ার করা বিভিন্ন রূপ রয়েছে। পার্থক্যগুলি ক্ষমতা-ভিত্তিক না হয়ে কার্যকরী:
| বৈকল্পিক |
গতি |
সুপারক্যাপ (RTC) |
সাধারণ ব্যবহার |
| 1769-L30ER (এটি) |
না |
হ্যাঁ |
স্ট্যান্ডার্ড সিকোয়েন্সিং, অ-বিপজ্জনক |
| 1769-L30ERM |
হ্যাঁ (4 সিআইপি অক্ষ) |
হ্যাঁ |
সিআইপি গতি নিয়ন্ত্রণ |
| 1769-L30ER-NSE |
না |
না |
বিপজ্জনক অবস্থান (Cl.I Div.2) |
1769-L30ER হল বেসলাইন L3 কনফিগারেশন: সম্পূর্ণ ইথারনেট/আইপি নেটওয়ার্কিং এবং ডিএলআর ক্ষমতা, 1এমবি প্রোগ্রাম মেমরি, 8টি এক্সপেনশন স্লট, ডিএলআর সহ ডুয়াল ইথারনেট — তবে কোনও সিআইপি মোশন অক্ষ ক্ষমতা নেই। মেশিন কন্ট্রোল, সিকোয়েন্সিং, ডিস্ট্রিবিউটেড I/O ম্যানেজমেন্ট, এবং সার্ভো অক্ষ সমন্বয় ছাড়া HMI সংযোগের জন্য, L30ER মোশন-সক্ষম L30ERM-এর তুলনায় কম খরচে সম্পূর্ণ বৈশিষ্ট্য সেট সরবরাহ করে।
অন্তর্নির্মিত সুপারক্যাপাসিটর পাওয়ার লসের সময় রিয়েল-টাইম ক্লক (RTC) মান ধরে রাখে — NSE ভেরিয়েন্টে অনুপস্থিত একটি বৈশিষ্ট্য, যা স্ট্যান্ডার্ড L30ER-কে অ-বিপজ্জনক অ্যাপ্লিকেশনগুলির জন্য সঠিক স্পেসিফিকেশন করে তোলে যার জন্য বিদ্যুৎ পুনরুদ্ধারের পরে সঠিক সময়-স্ট্যাম্পড ডেটা বা সময়-ভিত্তিক প্রোগ্রাম সম্পাদনের প্রয়োজন হয়।
কী স্পেসিফিকেশন
| প্যারামিটার |
মান |
| ব্যবহারকারীর মেমরি |
1 এমবি |
| ইথারনেট পোর্ট |
DLR সহ 2 × ইথারনেট/আইপি |
| প্রোটোকল |
ইথারনেট/আইপি, সিআইপি মোশন, সিআইপি সিঙ্ক, মডবাস টিসিপি |
| সর্বোচ্চ ইথারনেট/আইপি নোড |
16 |
| স্থানীয় I/O সম্প্রসারণ |
8 × 1769 পর্যন্ত |
| সাধারণ স্ক্যান |
< 1ms (ছোট প্রোগ্রাম) |
| কাজ |
32/100 প্রোগ্রাম প্রতিটি |
| সরবরাহ |
DC 24V (±20%) |
| কারেন্ট |

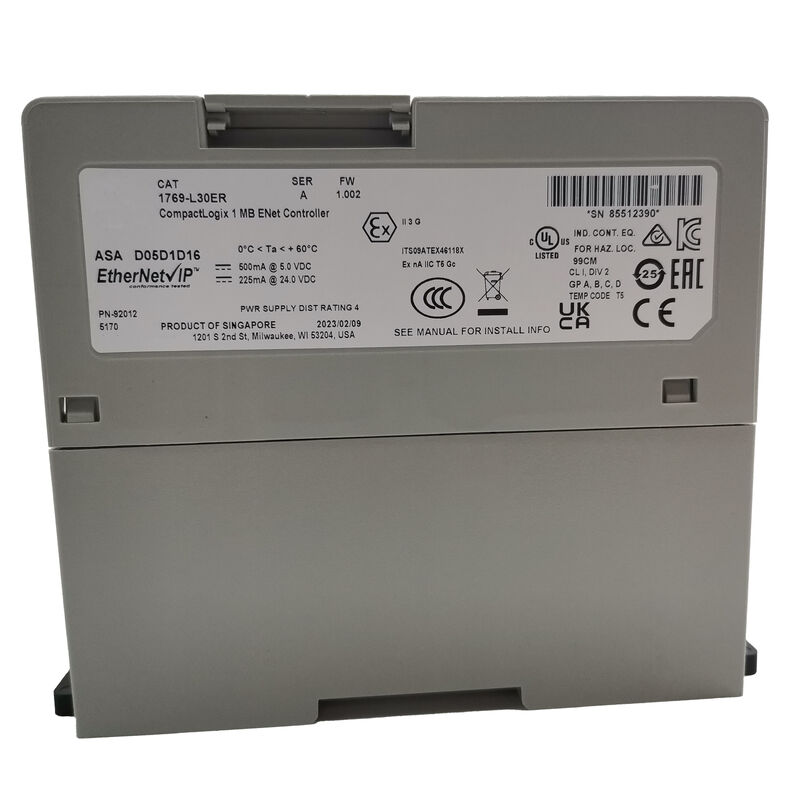

500mA @ 5V; 225mA @ 24V |
| শক্তি |
সর্বোচ্চ 4.5W |
| মাত্রা |
130 × 80 × 110 মিমি (H×W×D) |
| আইপি রেটিং |
IP20 |
| আলাদা করা |
30V একটানা |
| নিরাপত্তা |
SIL2 / PLd (নিরাপত্তা I/O সহ) |
| মাউন্টিং |
DIN রেল বা প্যানেল |
সিআইপি সিঙ্ক — ইথারনেট/আইপি নেটওয়ার্ক জুড়ে সমন্বিত সময়
1769-L30ER সিআইপি সিঙ্ক সমর্থন করে, যা IEEE 1588 প্রিসিশন টাইম প্রোটোকল ব্যবহার করে নেটওয়ার্কের সমস্ত ইথারনেট/আইপি ডিভাইস জুড়ে একটি সাধারণ সময়ের রেফারেন্স বিতরণ করে। সিআইপি সিঙ্ক সক্রিয় থাকলে, বিভিন্ন নোডে রেকর্ড করা ইভেন্টের টাইমস্ট্যাম্পগুলি — ড্রাইভ, I/O অ্যাডাপ্টার, HMI টার্মিনাল — সব একই ঘড়িতে উল্লেখ করা হয়। ইভেন্ট-পরবর্তী বিশ্লেষণ এবং উত্পাদন ট্র্যাকিংয়ের জন্য, এটি বিতরণ করা সিস্টেম জুড়ে ইভেন্টের ক্রমকে পাঠযোগ্য এবং নির্ভরযোগ্য করে তোলে।
অ্যাপ্লিকেশন দৃশ্যকল্প
উচ্চ গতির প্যাকেজিং লাইন:ফিল্ম ফিড, কাটিং, সিলিং, এবং ইথারনেট/আইপি-তে সমন্বিত প্রক্রিয়া প্রত্যাখ্যান করা। সিআইপি মোশন সার্ভো সিঙ্ক্রোনাইজেশন পরিচালনা করে; সিআইপি সিঙ্ক টাইমস্ট্যাম্প লাইন জুড়ে প্রতিটি ইভেন্ট।
স্বয়ংক্রিয় গুদাম সিস্টেম:স্ট্যাকার ক্রেন, কনভেয়র এবং বারকোড স্ক্যানারগুলি L30ER সমন্বয়ের অধীনে ইথারনেট/আইপি নোড হিসাবে কাজ করে। রিং উপর 16 ডিভাইস পর্যন্ত; DLR তারের ত্রুটি থেকে রক্ষা করে।
জল চিকিত্সা স্টেশন:বিতরণ করা I/O স্টেশনগুলিতে লেভেল সেন্সর, ফ্লো মিটার এবং পাম্প ভালভ অ্যাকচুয়েটর। L30ER প্রক্রিয়া তথ্য সংগ্রহ করে এবং একটি কেন্দ্রীয় প্যানেল থেকে পাম্প সিকোয়েন্স নিয়ন্ত্রণ করে।
সহযোগিতামূলক মাল্টি-কন্ট্রোলার সিস্টেম:L30ER একটি বৃহত্তর ControlLogix বা CompactLogix নেটওয়ার্কের মধ্যে একটি স্থানীয় বুদ্ধিমান নোড হিসাবে চলে — EtherNet/IP এর মাধ্যমে সিস্টেম-লেভেল কন্ট্রোলারের সাথে ডেটা আদান-প্রদান করার সময় একটি মেশিন বিভাগের স্থানীয় I/O পরিচালনা করে।
ইনস্টলেশন এবং তারের নোট
- সম্প্রসারণ I/O মডিউল মোট 8 এর বেশি হওয়া উচিত নয়; সামগ্রিক শক্তি বাজেট সমস্ত মডিউল জুড়ে যাচাই করা আবশ্যক
- সমস্ত ইথারনেট/আইপি সংযোগের জন্য শিল্প ঢালযুক্ত টুইস্টেড-পেয়ার ক্যাবল ব্যবহার করুন; পাওয়ার ক্যাবলিং থেকে আলাদা রাখুন
- SD কার্ড প্রোগ্রাম ব্যাকআপ এবং ফার্মওয়্যার আপডেট সঞ্চয় করে — এটি রানটাইম এক্সিকিউশন মাধ্যম হিসেবে কাজ করে না
- প্যানেল পরিবেশ: পরিবেষ্টিত আর্দ্রতা ≤85% RH (অ ঘনীভূত); পর্যাপ্ত বায়ুচলাচল নিশ্চিত করুন
- ভাগ করা অংশগুলিতে নেটওয়ার্ক দ্বন্দ্ব এড়াতে প্রথম পাওয়ার-অন করার আগে IP ঠিকানা কনফিগারেশন নিশ্চিত করুন৷
FAQ
প্রশ্ন 1: 1769-L30ER এবং 1769-L30ERM-এর মধ্যে ব্যবহারিক পার্থক্য কী?
L30ERM একই হার্ডওয়্যার প্ল্যাটফর্মে CIP মোশন কন্ট্রোলার ক্ষমতা (4 সার্ভো অক্ষ) যোগ করে। L30ER-এর কোনো CIP মোশন ফাংশন নেই — এটি কাইনটিক্স সার্ভো ড্রাইভগুলিকে সমন্বিত CIP মোশন অক্ষ হিসাবে নিয়ন্ত্রণ করতে পারে না। যদি অ্যাপ্লিকেশনটির জন্য শুধুমাত্র বিচ্ছিন্ন এবং প্রক্রিয়া নিয়ন্ত্রণের প্রয়োজন হয় (কোনও সার্ভো মোশন সমন্বয় নেই), L30ER হল সঠিক এবং আরও সাশ্রয়ী স্পেসিফিকেশন। সার্ভো অক্ষ সমন্বয় প্রয়োজন হলে, L30ERM প্রয়োজন।
প্রশ্ন 2: কোন প্রোগ্রামিং সফ্টওয়্যার 1769-L30ER এর সাথে সংযোগ করে?
Studio 5000 Logix Designer হল CompactLogix 5370 পরিবারের জন্য প্রোগ্রামিং পরিবেশ। সংযোগ সরাসরি ল্যাপটপ অ্যাক্সেসের জন্য USB পোর্ট ব্যবহার করে বা নেটওয়ার্ক প্রোগ্রামিংয়ের জন্য EtherNet/IP পোর্ট ব্যবহার করে। স্টুডিও 5000 ল্যাডার ডায়াগ্রাম, স্ট্রাকচার্ড টেক্সট, ফাংশন ব্লক ডায়াগ্রাম এবং সিকোয়েন্সিয়াল ফাংশন চার্ট সমর্থন করে। 1769-L30ER Logix ডিজাইনার 20 এবং পরবর্তী সংস্করণ সমর্থন করে।
Q3: 8টি সম্প্রসারণ মডিউল কতটি স্থানীয় I/O পয়েন্ট প্রদান করে?
পয়েন্ট গণনা নির্বাচিত নির্দিষ্ট 1769 কমপ্যাক্ট I/O মডিউলের উপর নির্ভর করে। মিশ্র 16-পয়েন্ট ডিজিটাল I/O মডিউল সহ একটি 8-স্লট সম্প্রসারণ স্থানীয়ভাবে 128 I/O পয়েন্ট প্রদান করে। সমস্ত 8টি স্লটে উচ্চ-ঘনত্বের 32-পয়েন্ট মডিউলগুলি 256টি স্থানীয় I/O পয়েন্ট প্রদান করে। 8-স্লট সীমা হল হার্ডওয়্যার সীমাবদ্ধতা; সেই সীমার মধ্যে, মডিউল নির্বাচন মোট পয়েন্ট গণনা নির্ধারণ করে।
প্রশ্ন 4: 30V ক্রমাগত বিচ্ছিন্নতা রেটিং কিসের জন্য ব্যবহৃত হয়?
30V ক্রমাগত বিচ্ছিন্নতা হল কন্ট্রোলারের USB, ইথারনেট এবং অভ্যন্তরীণ বাস ইন্টারফেসের মধ্যে মৌলিক নিরোধকের জন্য রেট করা ভোল্টেজ। এটি বৈদ্যুতিক বিচ্ছেদকে সংজ্ঞায়িত করে যা নিয়ামক এবং সংযুক্ত ডিভাইসগুলির মধ্যে সাধারণ-মোড ভোল্টেজের পার্থক্য থেকে রক্ষা করে। অনুশীলনে, এই রেটিংটির অর্থ হল কন্ট্রোলারের যোগাযোগ পোর্টগুলি উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য বিচ্ছিন্ন নয় — উচ্চ সম্ভাবনার ক্ষেত্রে ফিল্ড সার্কিটের সংযোগের জন্য, কন্ট্রোলার এবং ফিল্ড ওয়্যারিংয়ের মধ্যে উপযুক্ত বিচ্ছিন্নতা হার্ডওয়্যার ব্যবহার করা আবশ্যক।
