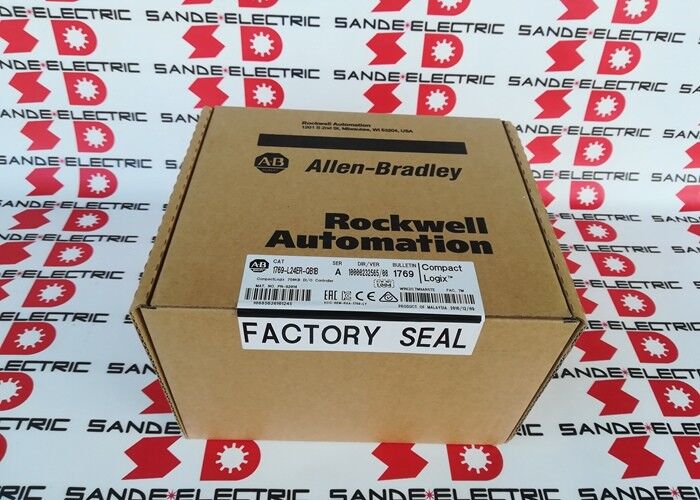

এক নতুন অ্যালান ব্র্যাডলি 1769-L24ER-QB1B 1769L24ERQB1B

1769-L24ER-QB1B∙ CompactLogix 5370 L2 750KB / 16 DI + 16 DO / Dual EtherNet/IP DLR / 4 এক্সপেনশন মডিউল / 32 টাস্ক / 24VDC এমবেডেড সাপ্লাই

কন্ট্রোলার, I/O, এবং পাওয়ার সাপ্লাই সব ইন্টিগ্রেটেড

1769-L24ER-QB1B হল একটি কমপ্যাক্ট লজিক্স 5370 L2 প্যাকেজড কন্ট্রোলার ∙ একটি একক ইউনিট যা কন্ট্রোলার প্রসেসর, একটি অন্তর্নির্মিত 24VDC পাওয়ার সাপ্লাই এবং একটি হাউজে 32 টি ইন্টিগ্রেটেড I / O পয়েন্টকে একত্রিত করে।"QB1B" উপসর্গ ইন্টিগ্রেটেড I / O বৈকল্পিক হিসাবে এই চিহ্নিত: 16 ডিজিটাল ইনপুট এবং 16 ডিজিটাল আউটপুট কন্ট্রোলার শরীরের মধ্যে একটি একক এমবেডেড I / O মডিউল উপর।

এই ইন্টিগ্রেশনটি বেস I/O প্রয়োজনীয়তার জন্য একটি পৃথক পাওয়ার সাপ্লাই এবং পৃথক I/O মডিউল নির্দিষ্ট, মাউন্ট এবং তারের প্রয়োজন দূর করে। 32 স্ট্যান্ডার্ড 24VDC I/O পয়েন্ট পর্যন্ত একটি মেশিনের জন্য,নিয়ামক এক রেল অবস্থান থেকে সবকিছু পরিচালনা করেঅতিরিক্ত চারটি 1769 কমপ্যাক্ট I/O সম্প্রসারণ মডিউল 32 টি এমবেডেড পয়েন্ট যথেষ্ট না হলে সিস্টেমটি প্রসারিত করে।

এমবেডেড আউটপুটগুলিতে 2A প্রতি আউটপুট পয়েন্ট (8A প্রতি সাধারণ) স্ট্যান্ডার্ড ডিসি লোডগুলি সরাসরি চালায়এবং ইন্ডিকেটর ল্যাম্প ছাড়া interposing হার্ডওয়্যার.

মূল বৈশিষ্ট্যাবলী

ডুয়াল ইথারনেট/আইপি ডিএলআর সহ

উভয় ইথারনেট পোর্ট একটি ইন্টিগ্রেটেড দুই-পোর্ট সুইচ গঠন করে, ডিভাইস লেভেল রিং (ডিএলআর) নেটওয়ার্ক টোপোলজি সক্ষম করে। একটি ডিএলআর রিংয়ে, প্রতিটি ডিভাইসে দুটি ক্যাবল সংযোগ রয়েছে যা একটি বন্ধ লুপ গঠন করে।একটি একক ক্যাবল বিরতি রিং যে কোন জায়গায় ট্রাফিক পুনঃনির্দেশিত স্বয়ংক্রিয়ভাবে বেঁচে থাকার পথ মাধ্যমেউৎপাদন পরিবেশের জন্য যেখানে নেটওয়ার্ক ক্যাবলের ত্রুটি অন্যথায় লাইনটি বন্ধ করে দেবে, ডিএলআর একটি বহিরাগত পরিচালিত সুইচ ছাড়াই রিং-স্তরের স্থিতিস্থাপকতা সরবরাহ করে।

8 টি পর্যন্ত ইথারনেট / আইপি নোড সংযোগগুলি একই নেটওয়ার্কে বিতরণকৃত আই / ও স্টেশন, ইথারনেট / আইপি ইন্টারফেসের সাথে ড্রাইভ, দূরবর্তী আই / ও অ্যাডাপ্টার এবং এইচএমআই প্যানেলগুলিকে সমর্থন করে। ডিভাইসনেট সংহতকরণের জন্য,সম্প্রসারণ বাস একটি 1769-SDN স্ক্যানার মডিউল একটি ডিভাইসনেট মাস্টার নেটওয়ার্ক যোগ.

৩২ টাস্ক এবং ১০০টি প্রোগ্রাম

টাস্ক কাঠামো 32 টি পর্যন্ত স্বতন্ত্র কাজ সমর্থন করে continuous অবিচ্ছিন্ন, পর্যায়ক্রমিক, বা ইভেন্ট-চালিত। প্রতিটি টাস্ক 100 টি পর্যন্ত প্রোগ্রামকে সামঞ্জস্য করে। এই আর্কিটেকচারটি মেশিন ক্রমিকীকরণ,গতি নিয়ন্ত্রণ, I/O কন্ট্রোল, এবং HMI ডেটা ম্যানেজমেন্ট একাধিক নিয়ামক প্রয়োজন ছাড়াই, স্বাধীন সম্পাদন অগ্রাধিকার এবং ব্যবধান সঙ্গে পৃথক কাজ চালানোর জন্য।

অ্যাপ্লিকেশন দৃশ্যকল্প

কম্প্যাক্ট প্যাকেজিং এবং কনভেয়র মেশিন:16 টি এমবেডেড সেন্সর ইনপুট, 16 টি এমবেডেড সোলিনয়েড এবং মোটর আউটপুট, এবং একটি 24VDC পাওয়ার সাপ্লাই all সমস্ত এক ইউনিটে। ইথারনেট / আইপি এইচএমআই প্যানেল এবং কোনও অতিরিক্ত হার্ডওয়্যার ছাড়াই একটি রিমোট আই / ও স্টেশনকে সংযুক্ত করে।

ডিভাইসনেট ডিভাইস সহ মেশিন সেলঃসম্প্রসারণ বাসের একটি 1769-এসডিএন মডিউল ডিভাইসনেট-এ ইতিমধ্যে তারযুক্ত ড্রাইভ, সেন্সর এবং অ্যাকচুয়েটরগুলির জন্য একটি ডিভাইসনেট নেটওয়ার্ক যুক্ত করে। ইথারনেট / আইপি তদারকি এবং এইচএমআই ট্র্যাফিককে একই সাথে পরিচালনা করে।

OEM প্যানেল ইন্টিগ্রেশনঃইন্টিগ্রেটেড পাওয়ার সাপ্লাই কন্ট্রোলারের জন্য বাহ্যিক ট্রান্সফরমার বা সুইচ-মোড সরবরাহকে বাদ দেয়। পৃথক নিয়ামক, পাওয়ার সাপ্লাই,এবং বেস I/O মডিউল.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 16 টি এমবেডেড আউটপুটগুলির আউটপুট বর্তমান ক্ষমতা কী?

16 টি এমবেডেড আউটপুটগুলির মধ্যে প্রতিটি 24 ভিডিসিতে 2 এ উত্স। আটটি আউটপুট প্রতিটি সাধারণ টার্মিনাল ভাগ করে নেয়, যার মধ্যে সাধারণ মোট 8 এ রেটযুক্ত। সর্বাধিক একযোগে লোডের জন্য,একটি সাধারণ উপর সব একই সময়ে সক্রিয় আউটপুট সমন্বিত বর্তমান ড্রপ 8A অতিক্রম করে না নিশ্চিত.

প্রশ্ন ২ঃ ডিভাইস নেট কি 1769-L24ER-QB1B এর সাথে ব্যবহার করা যেতে পারে?

হ্যাঁ, চারটি সম্প্রসারণ স্লটগুলির মধ্যে একটিতে ইনস্টল করা 1769-SDN স্ক্যানার মডিউলের মাধ্যমে। এসডিএন মডিউলটি ইথারনেট / আইপি ফর্ম্যাটে উপলভ্য নয় এমন ডিভাইসগুলির জন্য একটি ডিভাইসনেট মাস্টার পোর্ট সরবরাহ করে।এই চারটি উপলব্ধ স্থানীয় সম্প্রসারণ মডিউল অবস্থান এক গ্রাস.

প্রশ্ন 3: 1769-L24ER-QB1B এর জন্য কোন প্রোগ্রামিং সফটওয়্যার ব্যবহার করা হয়?

স্টুডিও 5000 লজিক্স ডিজাইনার হল কমপ্যাক্ট লজিক্স 5370 পরিবারের জন্য স্ট্যান্ডার্ড প্রোগ্রামিং পরিবেশ।সংযোগ সরাসরি প্রোগ্রামিং জন্য ইউএসবি পোর্ট বা নেটওয়ার্ক প্রোগ্রামিং জন্য ইথারনেট / আইপি পোর্ট মাধ্যমে হয়. কন্ট্রোলারটি সিঁড়ি ডায়াগ্রাম, কাঠামোগত পাঠ্য, ফাংশন ব্লক ডায়াগ্রাম এবং ক্রমিক ফাংশন চার্ট প্রোগ্রামিং ভাষা সমর্থন করে।

প্রশ্ন ৪ঃ এসডি কার্ড মেমরির বাইরে কী প্রদান করে?

1 গিগাবাইট এসডি কার্ড (অন্তর্ভুক্ত; 2 গিগাবাইট পর্যন্ত সমর্থন করে) অ-অস্থির প্রোগ্রাম স্টোরেজ, রেসিপি ফাইল এবং ইভেন্ট রেকর্ডগুলির জন্য একটি ডেটা লগ টার্গেট এবং একটি ফার্মওয়্যার আপডেট মিডিয়া হিসাবে কাজ করে।এসডি কার্ডে প্রোগ্রাম ব্যাকআপ একটি প্রোগ্রামিং টার্মিনাল ছাড়াই পুনরুদ্ধারের ক্ষমতা প্রদান করে.

প্রশ্নঃ 1769-L24ER-QB1B এবং 1769-L24ER-QBFC1B এর মধ্যে পার্থক্য কী?

QB1B এর একটি এমবেডেড I/O মডিউল রয়েছে (16 টি DC ইনপুট + 16 টি DC আউটপুট) । QBFC1B এর দুটি এমবেডেড I/O মডিউল রয়েছে ′′ একই ডিজিটাল I/O প্লাস একটি অতিরিক্ত অ্যানালগ এবং উচ্চ-গতির কাউন্টার মডিউল।QBFC1B অন্তর্নির্মিত অ্যানালগ I/O বা উচ্চ গতির গণনা প্রয়োজন অ্যাপ্লিকেশন জন্য উপযুক্ত; QB1B এমন অ্যাপ্লিকেশনগুলিকে কভার করে যেখানে স্ট্যান্ডার্ড ডিজিটাল I/O যথেষ্ট।
