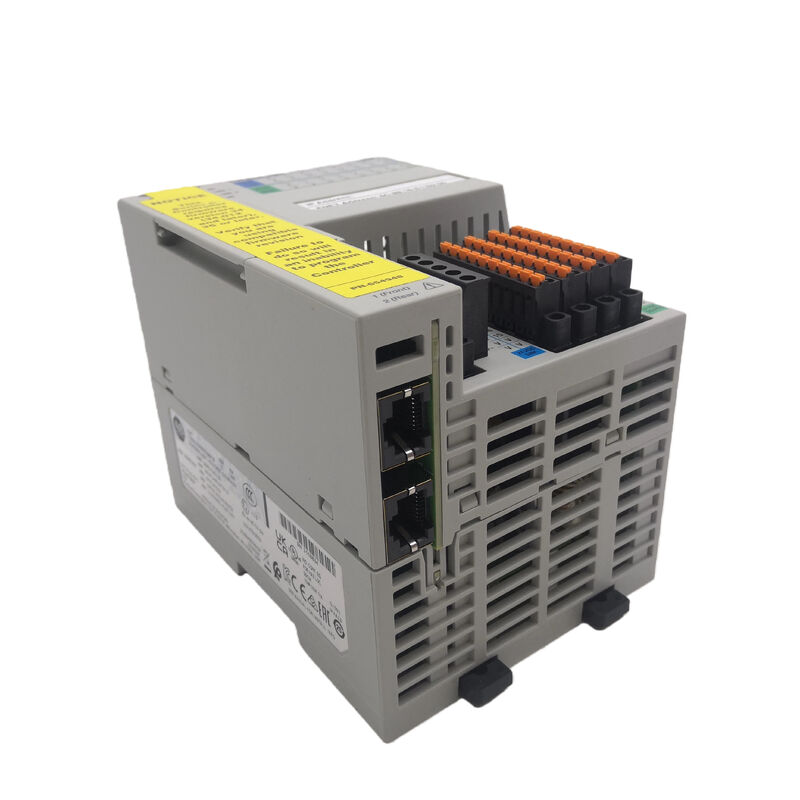

এক নতুন অ্যালেন ব্র্যাডলি 1769-L18ERM-BB1B কমপ্যাক্ট লজিক্স ইথারনেট কন্ট্রোলার

অ্যালেন-ব্র্যাডলি ১৭৬৯-এল১৮ইআরএম-বিবি১বি কমপ্যাক্ট লজিক্স কন্ট্রোলার

সংক্ষিপ্ত বিবরণ

দ্য1769-L18ERM-BB1Bএকটিকমপ্যাক্ট লজিক্স ৫৩৭০ এল১ কন্ট্রোলারকম্প্যাক্ট মেশিন নিয়ন্ত্রণের জন্য নির্মিত যেখানে এমবেডেড I/O, EtherNet/IP নেটওয়ার্কিং, এবং ইন্টিগ্রেটেড মোশন একটি ছোট কন্ট্রোলার প্ল্যাটফর্মে বসতে হবে।

রকওয়েল এবং বিতরণকারী রেফারেন্স এই মডেল বর্ণনা৫১২ কেবি ব্যবহারকারীর মেমরি,ডিভাইস লেভেল রিং ক্ষমতা সহ দ্বৈত ইথারনেট,১৬ টি সিঙ্ক ইনপুট,16 উত্স আউটপুট, সমর্থন৮টি ইথারনেট/আইপি নোড পর্যন্ত, এবংসিনেম্যাটিক সহ 2-অক্ষের সিআইপি গতি.

এটি এছাড়াও ব্যবহার করে১৭৩৪ পয়েন্ট আই/ও ব্যাকপ্লেনসম্প্রসারণের জন্য, যা এটিকে বৃহত্তর কমপ্যাক্ট I/O ভিত্তিক L2 এবং L3 কন্ট্রোলারগুলির তুলনায় একটি ভিন্ন সম্প্রসারণ শ্রেণীতে রাখে।

প্রযুক্তিগত তথ্য

অ্যাপ্লিকেশন মান

এই নিয়ামক ভাল ফিট করেকম্প্যাক্ট প্যাকেজিং সিস্টেম, কনভেয়র, উপাদান হ্যান্ডলিং স্টেশন, OEM স্কিড এবং ছোট ইথারনেট ভিত্তিক মেশিন সেলযেখানে একটি সীমিত কিন্তু সক্ষম Logix প্ল্যাটফর্ম সঠিক ফিট।

এর সমন্বয়এমবেডেড I/O,দ্বৈত ইথারনেট, এবংদুই অক্ষের গতিএটি এমন মেশিনে বিশেষভাবে ব্যবহারিক করে তোলে যেখানে একটি বড় নিয়ামক পরিবারে স্থানান্তর না করেই বেসিক সিকোয়েন্সিং এবং হালকা গতি নিয়ন্ত্রণের মধ্যে ঘনিষ্ঠ সংহতকরণের প্রয়োজন হয়।

এই অ্যাপ্লিকেশন প্রোফাইল হল নিয়ামকের প্রকাশিত মেমরি, নোড, মোশন এবং পয়েন্ট আই/ও বৈশিষ্ট্য থেকে প্রাপ্ত একটি ইঞ্জিনিয়ারিং অনুমান।

প্রতিস্থাপন এবং নির্বাচনের দৃষ্টিভঙ্গি

প্রতিস্থাপন কাজের জন্য 1769-L18ERM-BB1B এর সাথে মিলে যাওয়া উচিতএমবেডেড I/O প্রকার, POINT I/O সম্প্রসারণ ধারণা, ইথারনেট বিন্যাস এবং গতির ক্ষমতা, শুধু কমপ্যাক্ট লজিক্স নামেই নয়।

ব্যবহারিক পদ্ধতিতে, গুরুত্বপূর্ণ বিবরণ হল16 সিঙ্ক ইনপুট / 16 উত্স আউটপুট,এল১ স্থাপত্য, এবং২ অক্ষের সিআইপি গতিসক্ষমতা।

একই কন্ট্রোলারের সাথে মেলে সাধারণত মেশিনের তারের এবং প্রকল্পের কাঠামো উভয়ই অন্য লজিক্স ক্লাসে যাওয়ার চেয়ে আরও পরিষ্কারভাবে সংরক্ষণ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ১৭৬৯-এল১৮ইআরএম-বিবি১বি কোন ধরনের নিয়ামক?
এটি একটিকমপ্যাক্ট লজিক্স ৫৩৭০ এল১ কন্ট্রোলারএমবেডেড ডিজিটাল আই/ও, ডুয়াল ইথারনেট এবং ইন্টিগ্রেটেড মোশন ক্যাপাসিটি।

ব্যবহারিক ব্যবহারে, এটি বড় মডুলার র্যাক সিস্টেমের পরিবর্তে কমপ্যাক্ট মেশিন নিয়ন্ত্রণের লক্ষ্যে।

প্রশ্ন ২ঃ কোন অ্যাপ্লিকেশন এটির জন্য সবচেয়ে উপযুক্ত?
এটা ঠিক আছেছোট থেকে মাঝারি আকারের মেশিনযেগুলোতে ইথারনেট/আইপি কন্ট্রোল, কম্প্যাক্ট ফুটপ্রিন্ট এবং হালকা ইন্টিগ্রেটেড মোশন প্রয়োজন।

এটি প্রকাশিত তথ্যের উপর ভিত্তি করে একটি ইঞ্জিনিয়ারিং অনুমান।৫১২ কেবি মেমরি,৮ নোড ইথারনেট/আইপি স্কেল, এবংদুই অক্ষের গতিসক্ষমতা।

প্রশ্ন 3: এখানে POINT I/O সমর্থন কেন গুরুত্বপূর্ণ?
কারণ এই নিয়ামক মাধ্যমে প্রসারিত হয়১৭৩৪ পয়েন্ট আই/ও ব্যাকপ্লেন, কিছু অন্যান্য কমপ্যাক্ট লজিক্স মডেলগুলিতে ব্যবহৃত বৃহত্তর কমপ্যাক্ট আই / ও সম্প্রসারণ শৈলীর মাধ্যমে নয়।

এটি মেশিনের ক্যাবলিং এবং কন্ট্রোলারের মূল আর্কিটেকচারে ফিট করার পদ্ধতিকে প্রভাবিত করে।

প্রশ্ন ৪ঃ কেন ২ অক্ষের সিআইপি গতি গুরুত্বপূর্ণ?
কারণ এটি কন্ট্রোলারকে ইথারনেট/আইপি এর মাধ্যমে সরাসরি মৌলিক গতির কাজগুলি পরিচালনা করতে দেয়।

প্রাকটিক্যাল মেশিন ডিজাইনে, এটি ছোট সিস্টেমে একটি পৃথক গতি প্রসেসর প্রয়োজন হ্রাস করতে পারে।

প্রশ্ন 5: অর্ডার দেওয়ার আগে কী পরীক্ষা করা উচিত?
ইনস্টল করা কন্ট্রোলার কোড চেক করুন, নিশ্চিত করুনL1 / পয়েন্ট I/Oস্থাপত্য, যাচাই16 ডিআই / 16 ডিওএমবেডেড I / O প্রয়োজনীয়তা, এবং নিশ্চিত করুন যে অ্যাপ্লিকেশন একই উপর নির্ভর করেদুই অক্ষের গতিএবংদ্বৈত ইথারনেট ডিএলআরলেআউট।
