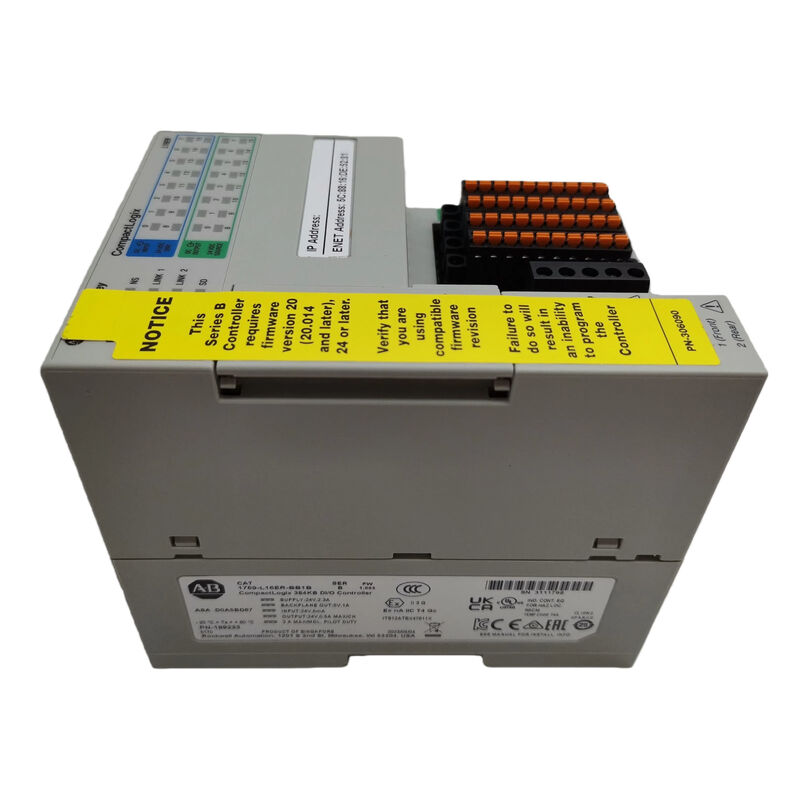

এক নতুন AB কমপ্যাক্ট লজিক্স 5370 কন্ট্রোলার 1769-L16ER-BB1B বাক্সে

অ্যালেন-ব্র্যাডলি ১৭৬৯-এল১৬ইআর-বিবি১বি কমপ্যাক্ট লজিক্স এল১৬ কন্ট্রোলার

সংক্ষিপ্ত বিবরণ

দ্য1769-L16ER-BB1Bএকটিকমপ্যাক্ট লজিক্স ৫৩৭০ এল১ কন্ট্রোলারকম্প্যাক্ট ইথারনেট/আইপি মেশিন নিয়ন্ত্রণের জন্য ডিজাইন করা।

রকওয়েল এটাকে একটিকমপ্যাক্ট লজিক্স এল১৬ কন্ট্রোলারসঙ্গে৩৮৪ কেবি ইউজার মেমরি,16 টি ডিজিটাল ইনপুট এবং 16 টি ডিজিটাল আউটপুট,ডিএলআর ক্ষমতা সহ দ্বৈত ইথারনেট পোর্ট,৬টি পর্যন্ত স্থানীয় সম্প্রসারণ মডিউল, এবং একটি1 গিগাবাইট এসডি কার্ড কন্ট্রোলারের সাথে সরবরাহ করা হয়.

রকওয়েলের ইনস্টলেশন নির্দেশাবলীও দেখায় যে নিয়ামক একটি24 ভিডিসি নামমাত্র পাওয়ার সাপ্লাইএকটিইনপুট রেঞ্জ ১০...২৮.৮ ভিডিসি, এবং ইউএসবি পোর্টঅস্থায়ী স্থানীয় প্রোগ্রামিংস্থায়ী সংযোগের পরিবর্তে।

প্রযুক্তিগত তথ্য

অ্যাপ্লিকেশন মান

1769-L16ER-BB1B এর জন্য উপযুক্তকম্প্যাক্ট মেশিন সেল, প্যাকেজিং সিস্টেম, কনভেয়র, মডুলার OEM সরঞ্জাম এবং ছোট ইথারনেট / আইপি আর্কিটেকচারযেখানে এমবেডেড I/O এবং ডুয়াল পোর্ট ইথারনেট বড় র্যাক কন্ট্রোলারের চেয়ে বেশি দরকারী।

রকওয়েলের কমপ্যাক্ট লজিক্স ৫৩৭০ এল১ সাহিত্যে বিশেষভাবে এল১ পরিবারের অবস্থানছোট থেকে মাঝারি আকারের অ্যাপ্লিকেশনযার জন্য অক্ষের সংখ্যা কম, কমপ্যাক্ট ফুটপ্রিন্ট এবং ইন্টিগ্রেটেড ডিএলআর নেটওয়ার্ক সক্ষমতা প্রয়োজন।

এটি এই কন্ট্রোলারটিকে বিশেষত এমন মেশিনে ব্যবহারিক করে তোলে যেখানে প্যানেলের স্থান সীমিত তবে লোগিক্স-ভিত্তিক নিয়ন্ত্রণ এবং ইথারনেট / আইপি সংহতকরণ এখনও প্রয়োজন।

রক্ষণাবেক্ষণ কাজে এর মূল্যও সমান শক্তিশালী।

যখন একটি মেশিন মূলতL16ER-BB1Bপদচিহ্ন, এমবেডেড I/O, এবং POINT বাস সম্প্রসারণ ধারণা, একই মডেলের সাথে এটি প্রতিস্থাপন সাধারণত ক্যাবিনেটের বিন্যাস, নেটওয়ার্ক কাঠামো,এবং প্রকল্প অনুমান একটি ভিন্ন নিয়ামক বর্গ সরানো চেয়ে পরিষ্কার.

এটি প্রকাশিত এমবেডেড-আই/ও, 6-মডিউল সম্প্রসারণ এবং ডিএলআর-সক্ষম স্থাপত্যের উপর ভিত্তি করে একটি প্রকৌশল অনুমান।

প্রতিস্থাপন এবং নির্বাচনের দৃষ্টিভঙ্গি

প্রতিস্থাপন কাজের জন্য, 1769-L16ER-BB1B এর সাথে মিলে যাওয়া উচিতএমবেডেড I/O টাইপ, মেমরি ক্লাস, ইথারনেট লেআউট এবং স্থানীয় সম্প্রসারণ স্কেল, শুধু কমপ্যাক্ট লজিক্স নামেই নয়।

ব্যবহারিক পদ্ধতিতে, সবচেয়ে গুরুত্বপূর্ণ বিবরণ হল16 সিঙ্ক ইনপুট / 16 উত্স আউটপুট,৩৮৪ কেবি মেমরি,ডুয়াল-ইথারনেট ডিএলআর ডিজাইন, এবং১০ থেকে ২৮.৮ ভিডিসি পাওয়ার রেঞ্জ.

একই কন্ট্রোলার মডেলের সাথে মেলে সাধারণত তারের, নেটওয়ার্ক এবং কমিশনিং পরিবর্তন এড়ানোর সবচেয়ে নিরাপদ উপায়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 1769-L16ER-BB1B কি ধরনের নিয়ামক?
এটি একটিকমপ্যাক্ট লজিক্স ৫৩৭০ এল১ কন্ট্রোলারসঙ্গেএমবেডেড ডিজিটাল I/O,দ্বৈত ইথারনেট পোর্ট, এবং৩৮৪ কেবি ইউজার মেমরি.

ব্যবহারিকভাবে, এটি বড় র্যাক-ভিত্তিক সিস্টেমের পরিবর্তে ছোট থেকে মাঝারি আকারের ইথারনেট / আইপি মেশিনগুলির জন্য ডিজাইন করা একটি কমপ্যাক্ট লোগিক্স কন্ট্রোলার।

প্রশ্ন ২ঃ কোন অ্যাপ্লিকেশন এটির জন্য সবচেয়ে উপযুক্ত?
এটা ঠিক আছেকম্প্যাক্ট অটোমেশন সিস্টেমযেমন কনভেয়র, প্যাকেজিং মেশিন, মডুলার স্কিড, এবং মেশিন সেল যেখানে প্যানেলের স্থান সীমিত কিন্তু Logix প্রোগ্রামিং এবং ইথারনেট / আইপি এখনও বিষয়।

রকওয়েল এর এল১ কন্ট্রোলার সাহিত্য স্পষ্টভাবে ছোট থেকে মাঝারি আকারের অ্যাপ্লিকেশনগুলিতে নিম্ন অক্ষ এবং আই / ও গণনা সহ পরিবারকে স্থাপন করে।

প্রশ্ন ৩ঃ এই কন্ট্রোলারে ডিএলআর কেন গুরুত্বপূর্ণ?
ডিএলআর রিং-টোপোলজি ইথারনেট / আইপি নেটওয়ার্কগুলিতে স্থিতিস্থাপকতা উন্নত করতে সহায়তা করে। ব্যবহারিক মেশিন ইনস্টলেশনে, এটি ডিভাইস লেআউটকে সহজতর করতে পারে এবং একক হারিয়ে যাওয়া নেটওয়ার্ক পাথের প্রভাব হ্রাস করতে পারে।

প্রশ্ন 4: এমবেডেড I/O কনফিগারেশন কেন গুরুত্বপূর্ণ?
কারণ এমবেডেড16 ডিআই / 16 ডিওমূল মেশিনটি কিভাবে ক্যাবল করা হয়েছিল তার একটি অংশ।

নিয়ামকটিকে ভুল I/O টাইপ বা আউটপুট স্টাইলের সাথে প্রতিস্থাপন করলে তাৎক্ষণিক ক্ষেত্র-ক্যাবলিং এবং স্টার্টআপ সমস্যা সৃষ্টি হতে পারে।

প্রশ্ন 5: অর্ডার দেওয়ার আগে কী পরীক্ষা করা উচিত?
ইনস্টল করা অংশ নম্বর চেক করুন, নিশ্চিত করুন৩৮৪ কেবিমেমরি ক্লাস, যাচাই করুন16 সিঙ্ক ইনপুট / 16 উত্স আউটপুট, এবং মেশিন একই ব্যবহার নিশ্চিত করুন24 ভিডিসিশক্তি এবংডিএলআর-সমর্থিত ডুয়াল-ইথারনেটলেআউট।
