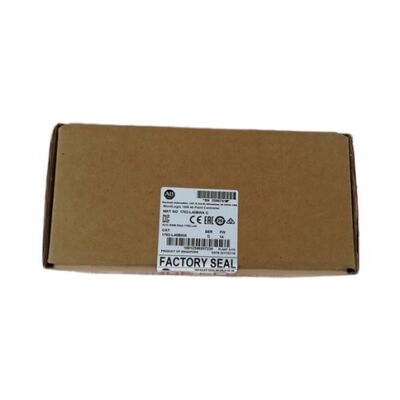

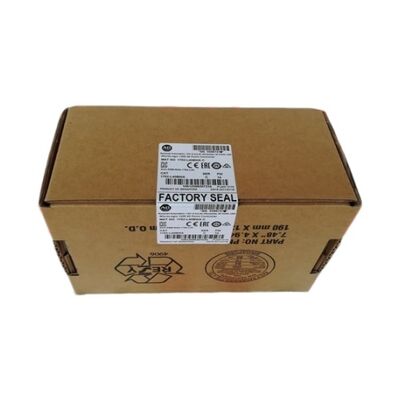

এক নতুন AB PLC 1762-L40BWA Micrologix 1200 কারখানা সিল 1762L40BWA 1762-L4OBWA

1762-L40BWA | MicroLogix 1200 40-পয়েন্ট — 120/240VAC / 24 DI (20 Std + 4 Fast) / 16 Relay / RS-232C / DF1 + DH-485 + Modbus RTU / 6KB

L40BWA বনাম L24BWA — অতিরিক্ত I/O যা পছন্দকে সংজ্ঞায়িত করে

MicroLogix 1200 পরিবারে বেশ কিছু I/O কাউন্ট ভেরিয়েন্ট রয়েছে। L40BWA এবং L24BWA হল দুটি AC-চালিত রিলে-আউটপুট মডেল — একই পাওয়ার সাপ্লাই ক্লাস, একই 6KB মেমরি, একই RS-232C পোর্ট এবং প্রোটোকল সাপোর্ট এবং একই রিলে আউটপুট টাইপ। I/O গণনার পার্থক্য কি:

L40BWA 10টি স্ট্যান্ডার্ড ইনপুট এবং 6টি রিলে আউটপুট যোগ করে — মেশিনের সম্পূর্ণ ফিল্ড ওয়্যারিং কভার করার জন্য যথেষ্ট যা L24BWA এর 14টি ইনপুট এবং 10টি আউটপুট সম্প্রসারণ মডিউল ছাড়া পরিচালনা করতে পারে না। 18টি সেন্সর, 4টি পুশবাটন এবং 14টি মোটর কন্টাক্টর, ভালভ সোলেনয়েড এবং সূচকের মিশ্রণ সহ একটি মেশিনের জন্য, L40BWA সম্পূর্ণভাবে কন্ট্রোলার হাউজিংয়ের মধ্যে তারের পরিচালনা করে।

কী স্পেসিফিকেশন

RS-232C — এক বন্দর, চারটি প্রোটোকল

একক RS-232C সিরিয়াল পোর্ট সফ্টওয়্যারে কনফিগারযোগ্য চারটি যোগাযোগ মোড সমর্থন করে:

DF1 ফুল-ডুপ্লেক্স:একটি RSLogix 500 প্রোগ্রামিং ল্যাপটপ বা DF1-সামঞ্জস্যপূর্ণ HMI প্যানেলে পয়েন্ট-টু-পয়েন্ট লিঙ্ক।

DH-485:32টি নোড পর্যন্ত মাল্টি-ড্রপ RS-485 নেটওয়ার্ক — মাইক্রোলজিক্স কন্ট্রোলার, প্যানেলভিউ টার্মিনাল এবং পিসি সুপারভাইজরি সিস্টেম 1761-NET-AIC অ্যাডাপ্টারের মাধ্যমে একটি কেবল শেয়ার করে।

মডবাস আরটিইউ:ড্রাইভ, এনার্জি মিটার, রিমোট I/O, এবং মাস্টার বা স্লেভ হিসাবে তৃতীয় পক্ষের ডিভাইসগুলির সাথে যোগাযোগের জন্য ইন্ডাস্ট্রি-স্ট্যান্ডার্ড মডবাস।

ASCII:বারকোড পাঠকদের জন্য ক্যারেক্টার-স্ট্রিম মোড, স্কেল, লেবেল প্রিন্টার এবং অন্যান্য টেক্সট-প্রটোকল ডিভাইস।

অ্যাপ্লিকেশন দৃশ্যকল্প

প্যাকেজিং মেশিন:20 সেন্সর ইনপুট ফিল্ম ওয়েব, পণ্য উপস্থিতি, এবং প্রক্রিয়া পর্যবেক্ষণ. উৎপাদন থ্রুপুট গণনা 4 দ্রুত ইনপুট. ফর্ম-ফিল-সিল অ্যাকচুয়েটর এবং মোটর কন্টাক্টর নিয়ন্ত্রণকারী 16 রিলে আউটপুট। RS-232C এর মাধ্যমে একটি সার্ভো ড্রাইভে Modbus RTU।

পরিবাহক এবং বাছাই সিস্টেম:স্ট্যান্ডার্ড ইনপুটগুলিতে ফটোইলেকট্রিক এবং প্রক্সিমিটি সেন্সর; মোটর কন্টাক্টর, ডাইভারটার গেট এবং রিলে কন্টাক্টে অ্যালার্ম আউটপুট। প্যানেলভিউ অপারেটর টার্মিনালে DH-485 সংযোগ।

রক্ষণাবেক্ষণের অতিরিক্ত:L40BWA 25 আগস্ট, 2021 থেকে বন্ধ করা হয়েছিল কিন্তু বিশ্বব্যাপী অনেক ইনস্টল করা মেশিনে পরিষেবা চালু রয়েছে। একই অংশ নম্বরের সাথে সরাসরি প্রতিস্থাপন মূল I/O ঠিকানা মানচিত্র, দ্রুত ইনপুট অ্যাসাইনমেন্ট এবং RS-232C যোগাযোগ কনফিগারেশন প্রোগ্রাম পরিবর্তন ছাড়াই পুনরুদ্ধার করে।

FAQ

প্রশ্ন 1: 1762-L40BWA এবং 1762-L24BWA এর মধ্যে মূল পার্থক্য কী?

L24BWA 14টি ইনপুট (10 স্ট্যান্ডার্ড + 4 দ্রুত) এবং 10টি রিলে আউটপুট প্রদান করে। L40BWA 24টি ইনপুট (20 স্ট্যান্ডার্ড + 4 দ্রুত) এবং 16টি রিলে আউটপুট প্রদান করে। উভয়েরই 6KB মেমরি, অভিন্ন RS-232C পোর্ট এবং প্রোটোকল সমর্থন এবং AC পাওয়ার সাপ্লাই রয়েছে। যখন অ্যাপ্লিকেশনটির জন্য 14টির বেশি ইনপুট বা 10টির বেশি রিলে আউটপুট প্রয়োজন হয় তখন L40BWA চয়ন করুন৷

প্রশ্ন 2: কোন প্রোগ্রামিং সফ্টওয়্যার 1762-L40BWA এর সাথে সংযোগ করে?

RSLogix 500 হল MicroLogix 1200 পরিবারের জন্য প্রোগ্রামিং পরিবেশ। সংযোগটি RS-232C পোর্টের মাধ্যমে একটি উপযুক্ত সিরিয়াল কেবল ব্যবহার করে (আধুনিক ল্যাপটপের জন্য ইউএসবি-টু-সিরিয়াল অ্যাডাপ্টার)। RSLogix 500 HSC (হাই-স্পিড কাউন্টার), PID, এবং ASCII স্ট্রিং হ্যান্ডলিং সহ MicroLogix 1200 নির্দেশনা সেট সমর্থন করে।

Q3: সম্প্রসারণ I/O মডিউল যোগ করা যেতে পারে?

হ্যাঁ। মাইক্রোলজিক্স 1200 1762-সিরিজ সম্প্রসারণ মডিউল সমর্থন করে — ডিজিটাল ইনপুট এবং আউটপুট (রিলে এবং ট্রানজিস্টর), অ্যানালগ I/O, RTD/থার্মোকল এবং অন্যান্য — ডান-পাশের সম্প্রসারণ পোর্টের মাধ্যমে সংযুক্ত। নির্দিষ্ট কনফিগারেশনের জন্য MicroLogix 1200 ডকুমেন্টেশন থেকে মোট সম্প্রসারণ মডিউল সীমা নিশ্চিত করুন।

প্রশ্ন 4: কেন 4টি দ্রুত ইনপুট গুরুত্বপূর্ণ - তারা কী সনাক্ত করতে পারে যে স্ট্যান্ডার্ড ইনপুটগুলি পারে না?

স্ট্যান্ডার্ড ইনপুট যান্ত্রিক পরিচিতিগুলিকে ডিবাউন্স করতে এবং শব্দ প্রত্যাখ্যান করতে কয়েক মিলিসেকেন্ডের ফিল্টার সময় প্রয়োগ করে। দ্রুত ইনপুটগুলি এই ফিল্টার সময়কে কমিয়ে দেয়, যা স্ট্যান্ডার্ড ফিল্টার উইন্ডোর চেয়ে ছোট ডাল সনাক্তকরণের অনুমতি দেয় — প্রতি মিনিটে কয়েকশো ডাল, উচ্চ-গতির ফটোইলেকট্রিক সেন্সর সংকেত, বা পিএলসি স্ক্যানের মধ্যে এনকোডার ডাল। মানব-পর্যবেক্ষণযোগ্য হারে স্ট্যান্ডার্ড সেন্সর স্যুইচ করার জন্য, স্ট্যান্ডার্ড ইনপুটগুলি একইভাবে কাজ করে। প্রতি সেকেন্ডে 5-10 বারের বেশি দ্রুত স্যুইচ করা সংকেতগুলির জন্য, দ্রুত ইনপুটগুলি মিস করা গণনা প্রতিরোধ করে।

প্রশ্ন 5: বন্ধ করার পরে 1762-L40BWA কোথায় পাওয়া যায়?

MicroLogix 1200 খুচরা যন্ত্রাংশ আফটার মার্কেটের মাধ্যমে — ইন্ডাস্ট্রিয়াল অটোমেশন ডিলার, পরীক্ষিত উদ্বৃত্ত সরবরাহকারী এবং বিশেষজ্ঞ লিগ্যাসি PLC পরিষেবা। MicroLogix 1200 প্ল্যাটফর্মের একটি বড় বৈশ্বিক ইনস্টল বেস রয়েছে; L40BWA 40-পয়েন্ট AC রিলে ভেরিয়েন্ট আফটার মার্কেটে নিয়মিতভাবে উপস্থিত হয়। অর্ডার করার আগে 1762-L40BWA ক্যাটালগ নম্বর (L24BWA বা অন্যান্য মডেল নয়) নিশ্চিত করুন।
