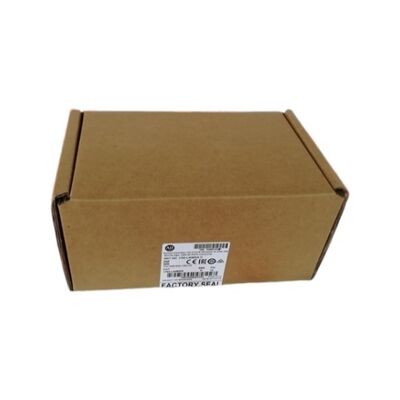

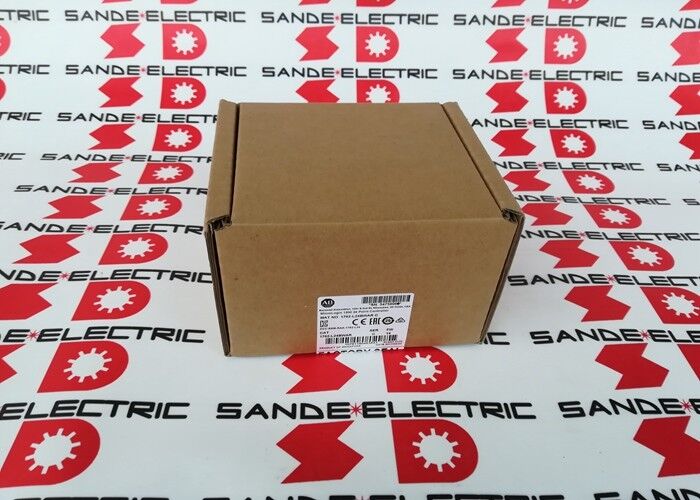

এক AB ALLEN BRADLEY 1762-L24BWAR - কারখানা সিল করা- 1762L24BWAR

1762-L24BWAR∙ মাইক্রোলজিক্স ১২০০ ১২০/২৪০ ভ্যাক / ১৪ ডিআই (১০ সেন্ট + ৪ ফাস্ট) / ১০ রিলে / অতিরিক্ত এইচএমআই + প্রোগ্রামিং পোর্ট / বন্ধ ২০২২

১৭৬২-এল২৪বিডব্লিউএআর বনাম ১৭৬২-এল২৪বিডব্লিউএ

1762-L24BWAR এবং 1762-L24BWA একই I/O কনফিগারেশন শেয়ার করেঃ 14 টি ইনপুট (10 স্ট্যান্ডার্ড + 4 দ্রুত) এবং 10 রিলে আউটপুট, একই এসি পাওয়ার সাপ্লাই, এবং একই মেমরি এবং নির্দেশনা সেট।কার্যকরী পার্থক্যটি হ'ল "আর" উপসর্গটি HMI বা প্রোগ্রামিং সংযোগের জন্য একটি অতিরিক্ত ডেডিকেটেড পোর্ট.

স্ট্যান্ডার্ড L24BWA একটি RS-232C পোর্ট সরবরাহ করে যা সমস্ত যোগাযোগের প্রয়োজন পূরণ করেঃ প্রোগ্রামিং অ্যাক্সেস, এইচএমআই সংযোগ, ড্রাইভগুলিতে মোডবাস আরটিইউ এবং পেরিফেরাল ডিভাইসের জন্য এএসসিআইআই।প্রতিটি সংযোগ পোর্ট এর প্রোটোকল কনফিগারেশন সুইচিং প্রয়োজন. এল২৪বিডব্লিউএআর একযোগে এইচএমআই অপারেশনের জন্য বিশেষভাবে একটি দ্বিতীয় পোর্ট যোগ করেঃএকটি পোর্ট প্রোগ্রামিং সংযোগ বা মোডবাস ড্রাইভ যোগাযোগ বজায় রাখে যখন অন্যটি প্রোটোকল সুইচিং ছাড়াই এইচএমআই প্যানেল লিঙ্ক বজায় রাখে.

For machine installations with a permanent operator panel (PanelView or similar RS-232C-connected HMI) that must stay continuously connected while the machine is operating and while a laptop connects for programme monitoring or modification, L24BWAR প্রোগ্রামিং ক্যাবলটি প্লাগ করার জন্য এইচএমআই সংযোগ বিচ্ছিন্ন করার প্রয়োজনীয়তা দূর করে। উভয় সংযোগ একসাথে বিদ্যমান।

মূল বৈশিষ্ট্যাবলী

১০ স্ট্যান্ডার্ড + ৪ দ্রুত ইনপুট ∙ এক নিয়ামক থেকে দুটি সংকেত গতি

10 টি স্ট্যান্ডার্ড ইনপুট স্বাভাবিক ইনপুট ফিল্টার রেটে প্রতিক্রিয়া জানায় যা চাপ বোতাম, সীমা সুইচ, ফটো ইলেকট্রিক সেন্সর এবং সমস্ত সাধারণ মেশিনের ক্রমিক সংকেতগুলির জন্য উপযুক্ত।4 দ্রুত ইনপুট উচ্চ ফ্রিকোয়েন্সি পালস সংকেত ক্যাপচার করার জন্য ফিল্টার সময় কমাতে যে স্ট্যান্ডার্ড ইনপুট alias বা মিস করতে পারে: উচ্চ গতির সেন্সর, এনকোডার রেফারেন্স ইমপ্লান্স, বা স্বল্প সময়ের ট্রিগার সংকেত থেকে উত্পাদন কাউন্টার।

১০টি রিলে আউটপুট ভোল্টেজ-নিরপেক্ষ ক্ষেত্র সুইচিং প্রদান করে। মোটর স্টার্টার কয়েল 230VAC, 24VDC সোলিনয়েড ভালভ পাইলট,এবং 24VDC নির্দেশক ল্যাম্প সব একই রিলে আউটপুট বিভাগে সংযুক্ত করা হয়, কোন ক্ষেত্র ভোল্টেজ তাদের সাথে সংযোগ স্থাপন করা হয় তা গ্রহণ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

স্থায়ী এইচএমআই সহ কম্প্যাক্ট কনভেয়র:এইচএমআই পোর্টের মাধ্যমে সংযুক্ত একটি স্থির অপারেটর টাচস্ক্রিন সহ একটি উত্পাদন কনভেয়র। সার্ভিস ইঞ্জিনিয়াররা উত্পাদনের সময় দ্বিতীয় পোর্টের মাধ্যমে অনলাইন পর্যবেক্ষণের জন্য প্রোগ্রামটি অ্যাক্সেস করে,অপারেটর প্রদর্শন বিরতি ছাড়া.

এনকোডার গণনা সহ প্যাকেজিং স্টেশনঃউপাদান উপস্থিতি, সিলিং সমাপ্তি, এবং কনভেয়র অবস্থা জন্য 10 স্ট্যান্ডার্ড ইনপুট। 4 দ্রুত ইনপুট একটি photoelectric সেন্সর থেকে উচ্চ গতির পণ্য pulses গণনা এবং এনকোডার রেফারেন্স সংকেত গ্রহণ।10 রিলে আউটপুট কন্ট্রোল ফিল্ম অগ্রগতি, সিলিং উপাদান, কাটার, এবং প্রত্যাখ্যান গেট.

মাইক্রোলজিক্স ১২০০ বিডব্লিউএআর সিস্টেমের জন্য রক্ষণাবেক্ষণ রিপ্লেঃএল 24 বিডাব্লুএআর এর ডুয়াল-পোর্ট ক্ষমতা মেশিন ডিজাইনে নির্দিষ্ট করা হয়েছিল যেখানে একই সাথে এইচএমআই এবং প্রোগ্রামিং সংযোগ প্রয়োজন ছিল।একটি সরাসরি L24BWAR প্রতিস্থাপন পুনরায় তারের বা প্রোটোকল পুনরায় কনফিগারেশন ছাড়া মূল পোর্ট আর্কিটেকচার সংরক্ষণ করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ১৭৬২-এল২৪বিডব্লিউএ-র আর এবং নন-আর ভেরিয়েন্টের মধ্যে কার্যকরী পার্থক্য কী?

১৭৬২-এল২৪বিডব্লিউএ-তে একটি আরএস-২৩২সি যোগাযোগ পোর্ট রয়েছে। ১৭৬২-এল২৪বিডব্লিউএআর-এ একটি দ্বিতীয় পোর্ট যুক্ত করা হয়েছে, যা বিশেষভাবে এইচএমআই বা প্রোগ্রামিং সংযোগের জন্য মনোনীত করা হয়েছে। The second port allows simultaneous connection of an HMI panel on one port and a programming laptop or Modbus device on the other — without requiring the machine to stop or be disconnected during programme access.

প্রশ্ন ২ঃ অতিরিক্ত এইচএমআই/প্রোগ্রামিং পোর্ট কোন প্রোটোকল সমর্থন করে?

উভয় পোর্ট একই প্রোটোকল সেট সমর্থন করেঃ ডিএফ 1 ফুল-ডুপ্লেক্স, ডিএফ 1 অর্ধ-ডুপ্লেক্স, ডিএইচ -485, মডবাস আরটিইউ এবং এএসসিআইআই। প্রতিটি প্রোটোকলের জন্য পোর্ট নির্বাচন নিয়ামকের চ্যানেল কনফিগারেশনে কনফিগার করা হয়.সাধারণত, একটি পোর্টকে প্রোগ্রামিং অ্যাক্সেসের জন্য ডিএফ 1 বরাদ্দ করা হয় এবং অন্যটি এইচএমআই যোগাযোগের জন্য ডিএফ 1 বা ডিএইচ -485 বরাদ্দ করা হয়, তবে উভয় প্রোটোকল উভয় পোর্টে বরাদ্দ করা যেতে পারে।

প্রশ্ন ৩ঃ ১৭৬২-এল২৪বিডব্লিউএআর-এ এক্সপেনশন আই/ও যোগ করা যাবে কি?

হ্যাঁ. মাইক্রোলজিক্স 1200 1762 সিরিজের সম্প্রসারণ I/O মডিউল সমর্থন করে যা ডান দিকের সম্প্রসারণ পোর্টে সংযুক্ত। ডিজিটাল ইনপুট, ডিজিটাল আউটপুট (রিলে এবং ট্রানজিস্টর), অ্যানালগ I/O,আরটিডি/থার্মোকপল মডিউল পাওয়া যায়. মোট সম্প্রসারণ ক্ষমতা নিয়ামকের বিদ্যুৎ বাজেট দ্বারা সীমাবদ্ধ. সমস্ত সম্প্রসারণ মডিউল সহ মোট বর্তমান ড্রপটি কমিশন করার আগে যাচাই করুন।

প্রশ্ন ৪ঃ ১৭৬২-এল২৪বিডব্লিউএআর-এর জন্য কোন প্রোগ্রামিং সফটওয়্যার ব্যবহার করা হয়?

RSLogix 500 হল MicroLogix 1200 পরিবারের জন্য প্রোগ্রামিং পরিবেশ। আধুনিক ল্যাপটপের জন্য একটি ইউএসবি-টু-সিরিয়াল অ্যাডাপ্টারের সাথে একটি উপযুক্ত সিরিয়াল ক্যাবল ব্যবহার করে RS-232C পোর্টের মাধ্যমে সংযোগ করা হয়।RSLogix 500 হাই-স্পিড কাউন্টার (HSC) সহ MicroLogix 1200 নির্দেশনা সেট সমর্থন করে, পিআইডি, এবং এএসসিআইআই স্ট্রিং নির্দেশাবলী।

প্রশ্ন ৫ঃ ১৭৬২-এল২৪বিডব্লিউএআর কি ১৭৬২-এল২৪বিডব্লিউএ-র মতো প্রোগ্রামের সাথে সামঞ্জস্যপূর্ণ?

হ্যাঁ, I/O অ্যাড্রেসিং, ইনস্ট্রাকশন সেট, মেমরি অর্গানাইজেশন এবং প্রোগ্রাম কাঠামো L24BWA এবং L24BWAR এর মধ্যে একই।L24BWA এর জন্য তৈরি করা একটি প্রোগ্রাম সরাসরি L24BWAR এ পরিবর্তন ছাড়াই চালিত হয়. একমাত্র পার্থক্য হল অতিরিক্ত পোর্ট, যা ব্যবহারের জন্য চ্যানেল 1 যোগাযোগ কনফিগারেশন প্রয়োজন। বিদ্যমান চ্যানেল 0 যোগাযোগ কনফিগারেশন পরিবর্তন ছাড়াই বহন করে।
