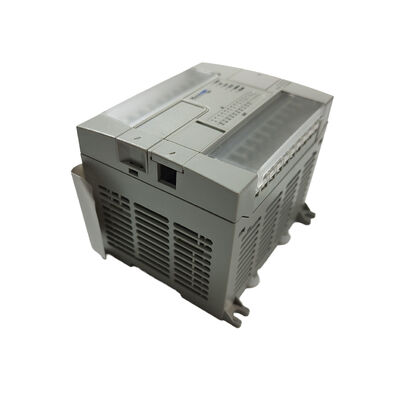

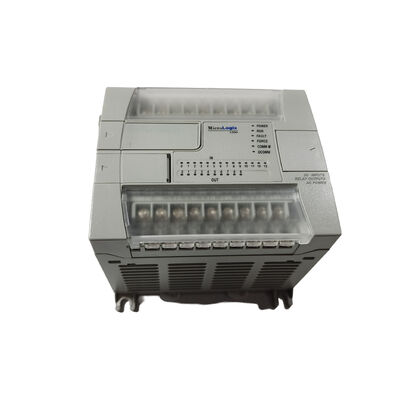

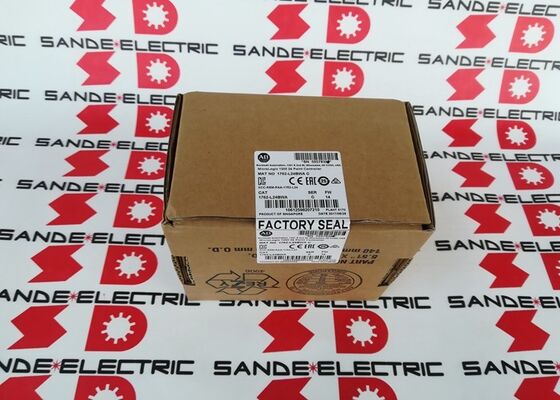

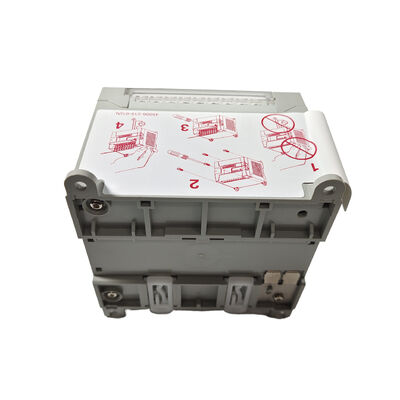

এক নতুন সিলড অ্যালান ব্র্যাডলি ১৭৬২-এল২৪বিডাব্লুএ /সি পিকেজি ২০১৭ মাইক্রোলজিক্স ১২০০ কন্ট্রোলার ১৭৬২এল২৪বিডাব্লুএ

1762-L24BWA∙ মাইক্রোলজিক্স ১২০০ ১২০/২৪০ ভিএসি / ১৪ ডিআই (১০ এসটিডি + ৪ ফাস্ট) / ১০ রিলে / ৬ কেবি / আরএস-২৩২সি মাল্টি-প্রোটোকল / বন্ধ রিপেয়ার

১৪ ইনপুট ০ কিন্তু সব ১৪টি সমান নয়

1762-L24BWA এর 14 টি ডিজিটাল ইনপুট দুটি কার্যকরীভাবে ভিন্ন গ্রুপে বিভক্ত, এবং পার্থক্যটি মেশিনটি কীভাবে ডিজাইন করা হয়েছে তা গুরুত্বপূর্ণ।

১০টি স্ট্যান্ডার্ড ২৪ ভিডিসি ইনপুটঃস্ট্যান্ডার্ড ডিজিটাল ইনপুটগুলি স্বাভাবিক সেন্সর সংকেতগুলির জন্য ফিল্টার করা হয়েছে ️ চাপ বোতাম, সীমা সুইচ, নিকটবর্তী সেন্সর এবং রিলে পরিচিতি। প্রতিক্রিয়া সময় মিলিসেকেন্ডের পরিসীমাতে রয়েছে,সমস্ত সাধারণ মেশিনের ক্রমিকীকরণ কাজের জন্য উপযুক্ত.

৪টি দ্রুত ২৪ ভিডিসি ইনপুটঃউচ্চ-গতির ইনপুটগুলির সাথে উল্লেখযোগ্যভাবে সংক্ষিপ্ত প্রতিক্রিয়া সময় ️ স্ট্যান্ডার্ড ইনপুটগুলি নির্ভরযোগ্যভাবে ক্যাপচার করতে পারে তার চেয়ে দ্রুত স্যুইচিং সিগন্যালগুলির জন্য ডিজাইন করা।এই দ্রুত ইনপুট পালস ট্রেন গণনা পরিচালনা (প্রবাহ মিটার, এনকোডার ইমপ্লান্স, উত্পাদন কাউন্টার), স্বল্প-দৈর্ঘ্যের ট্রিগার সংকেত, এবং যে কোনও ইনপুট যা একটি পিএলসি স্ক্যান চক্রের মধ্যে বা স্ক্যানের মধ্যে সনাক্ত করা উচিত।প্রতি মিনিটে 200 ইমপ্লান্টের একটি উৎপাদন কাউন্টার এবং একটি উচ্চ গতির প্রত্যাখ্যান গেট ট্রিগার সহ একটি মেশিনে, দ্রুত ইনপুটগুলি স্ট্যান্ডার্ড ইনপুটগুলি যা করতে পারে না তা পরিচালনা করে।

এই 10+4 বিভক্ত একটি নকশা পছন্দ, একটি দুর্ঘটনা নয়। মেশিন যা শুধুমাত্র স্ট্যান্ডার্ড সেন্সর ইনপুট প্রয়োজন একই 14 ইনপুট ব্যবহার দ্রুত ইনপুট ক্ষমতা কোন উদ্দেশ্য পরিবেশন ছাড়া।মেশিনগুলি যা ধীর সেন্সরগুলিকে এক বা দুটি উচ্চ-গতির সংকেতগুলির সাথে মিশ্রিত করে একই নিয়ামক থেকে উভয় ধরণের পান, একটি পৃথক হাই-স্পিড কাউন্টার মডিউল ছাড়া।

মূল বৈশিষ্ট্যাবলী

একক আরএস-২৩২সি পোর্ট, চারটি প্রোটোকল

1762-L24BWA এর অন্তর্নির্মিত RS-232C পোর্ট একটি একক শারীরিক সংযোগকারী থেকে চারটি যোগাযোগ প্রোটোকল সমর্থন করেঃ

ডিএফ১ঃমাইক্রোলজিক্স এবং আরএসলজিক্স ৫০০ প্রোগ্রামিং টার্মিনালের মধ্যে সরাসরি যোগাযোগের জন্য অ্যালেন-ব্রেডলির পয়েন্ট-টু-পয়েন্ট সিরিয়াল প্রোটোকল, অথবা ডিএফ১ পোলিং ব্যবস্থায় মাইক্রোলজিক্স ইউনিটগুলির মধ্যে।

DH-485:অ্যালেন-ব্র্যাডলির মাল্টি-ড্রপ নেটওয়ার্ক একাধিক মাইক্রোলজিক্স এবং এসএলসি কন্ট্রোলারকে একটি শেয়ার করা আরএস-৪৮৫ বাসে সংযুক্ত করে।1762-L24BWA একটি অতিরিক্ত যোগাযোগ মডিউল ছাড়া একটি বিদ্যমান DH-485 নেটওয়ার্কের সাথে সংযোগ স্থাপন করে.

মোডবাস আরটিইউ:RTU বাইনারি ফরম্যাটে ইন্ডাস্ট্রি স্ট্যান্ডার্ড Modbus প্রোটোকল, MicroLogix 1200 তৃতীয় পক্ষের ড্রাইভ, শক্তি মিটার, দূরবর্তী I/O,এবং অন্যান্য Modbus-সক্ষম ডিভাইসগুলি মাস্টার বা স্লেভ হিসাবে.

এএসসিআইঃবারকোড পাঠক, ওজন স্কেল, লেবেল প্রিন্টার এবং অন্যান্য অক্ষর-স্ট্রিম ডিভাইসগুলির জন্য অক্ষর-মোড সিরিয়াল যোগাযোগ যা সরল পাঠ্য ডেটা প্রেরণ বা গ্রহণ করে।

একটি সিরিয়াল পোর্ট থেকে এই প্রোটোকল নমনীয়তা বাস্তব মেশিন ইনস্টলেশনে একটি ব্যবহারিক সুবিধা যেখানে নিয়ামক একটি Modbus ড্রাইভ সংযোগ করতে হবে, একটি বারকোড পাঠক থেকে তথ্য গ্রহণ করতে পারে,এবং একটি প্রোগ্রামিং ল্যাপটপ দ্বারা অ্যাক্সেস করা যেতে পারে একই RS-232C সংযোগকারী থেকে সব বিভিন্ন কনফিগারেশনে.

অ্যাপ্লিকেশন দৃশ্যকল্প

কম্প্যাক্ট প্যাকেজিং সরঞ্জামঃদশটি স্ট্যান্ডার্ড সেন্সর ফিল্ম ওয়েব, পণ্য উপস্থিতি, এবং সীল চোয়াল অবস্থান পর্যবেক্ষণ. উচ্চ গতির ফটো ইলেকট্রিক সেন্সর থেকে পণ্যের থ্রুপুট গণনা চার দ্রুত ইনপুট.দশটি রিলে আউটপুট ফিল্ম অগ্রগতি মোটর নিয়ন্ত্রণমোডবাস আরটিইউতে আরএস-২৩২সি সার্ভো ড্রাইভের সাথে কথা বলছে চোয়াল পজিশনিং এর জন্য।

লট গণনা সহ কনভেয়রঃস্টপ / স্টার্ট চাপ বোতাম এবং সুরক্ষা সীমা জন্য স্ট্যান্ডার্ড ইনপুট। একটি কনভেয়র এনকোডার থেকে পণ্যের ইমপ্লাস গণনা দ্রুত ইনপুট। কনভেয়র মোটর যোগাযোগকারী এবং ডাইভারটার গেট নিয়ন্ত্রণ রিলে আউটপুট।

ইনস্টল করা মাইক্রোলজিক্স ১২০০ সিস্টেমের জন্য রক্ষণাবেক্ষণ রিপ্লেঃমাইক্রোলজিক্স ১২০০ ২০০০ এর দশকে কমপ্যাক্ট মেশিন প্যানেলে ব্যাপকভাবে স্থাপন করা হয়েছিল। একটি ১৭৬২-এল২৪বিডাব্লুএ প্রতিস্থাপন মূল আই / ও ঠিকানা মানচিত্র পুনরুদ্ধার করে, দ্রুত ইনপুট অ্যাসাইনমেন্ট,প্রোগ্রাম পরিবর্তন ছাড়া আরএস-২৩২সি প্রোটোকল কনফিগারেশন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ১৭৬২-এল২৪বিডব্লিউএ এবং ১৭৬২-এল২৪বিএক্সবির মধ্যে পার্থক্য কী?

1762-L24BWA এর রিলে (W) আউটপুট এবং এসি (A) পাওয়ার সাপ্লাই রয়েছে। 1762-L24BXB এর ট্রানজিস্টর (এক্স = ডিসি উত্স) আউটপুট এবং ডিসি পাওয়ার সাপ্লাই রয়েছে। ইনপুট এবং মেমরি স্পেসিফিকেশন একই।BWA নির্বাচন করুন যখন মেশিন একটি এসি সরবরাহ ব্যবহার করে এবং লোড নমনীয়তা জন্য রিলে আউটপুট পছন্দ করা হয়; একটি 24VDC সরবরাহ প্যানেল এবং দ্রুত ট্রানজিস্টর আউটপুট প্রয়োজন হলে BXB নির্বাচন করুন।

প্রশ্ন ২ঃ ১৭৬২-এল২৪বিডব্লিউএ-এর জন্য কোন প্রোগ্রামিং সফটওয়্যার ব্যবহার করা হয়?

RSLogix 500 (রকওয়েলের উত্তরাধিকারী মাইক্রোলজিক্স / এসএলসি 500 প্রোগ্রামিং পরিবেশ) বা স্টুডিও 5000 লজিক্স ডিজাইনার 500 (বর্তমান প্যাকেজ যা RSLogix 500 ক্ষমতা অন্তর্ভুক্ত করে) ।সংযোগটি একটি 1761-CBL-PM02 বা সমমানের প্রোগ্রামিং ক্যাবলের সাথে RS-232C সিরিয়াল পোর্টের মাধ্যমে, অথবা ইউএসবি দিয়ে 1747-ইউআইসি ইউএসবি-টু-ডিএইচ-485 অ্যাডাপ্টারের সাথে যদি ডিএইচ-485 প্রোটোকল ব্যবহার করা হয়।

প্রশ্ন 3: দ্রুত ইনপুটগুলি অবস্থান পরিমাপের জন্য এনকোডার ইমপলস গণনা করতে পারে?

দ্রুত ইনপুটগুলি একক-চ্যানেল এনকোডার বা সেন্সর থেকে উচ্চ-গতির পালস গণনা করতে পারে।মাইক্রোলজিক্স 1200 প্রোগ্রামের দ্রুত ইনপুট গণনা মানগুলি পরিচালনা করতে এইচএসসি (হাই স্পিড কাউন্টার) নির্দেশ ব্যবহার করে. দিক সনাক্তকরণ সহ স্কোয়ার (এ / বি ফেজ) এনকোডার গণনা জন্য,MicroLogix 1200 রেফারেন্স ম্যানুয়াল থেকে নির্দিষ্ট MicroLogix 1200 HSC কনফিগারেশন যাচাই করুন.

প্রশ্ন ৪ঃ ১৭৬২-এল২৪বিডব্লিউএ-তে অতিরিক্ত আই/ও যোগ করা যাবে কি?

হ্যাঁ. মাইক্রোলজিক্স 1200 ডানদিকে সম্প্রসারণ পোর্টের মাধ্যমে সংযুক্ত সম্প্রসারণ I / O মডিউল (1762-সিরিজ) সমর্থন করে। উপলভ্য ধরণের মধ্যে ডিজিটাল ইনপুট, ডিজিটাল আউটপুট (রিলে এবং ট্রানজিস্টর),এনালগ আই/ও, এবং আরটিডি/থার্মোকপল ইনপুট মডিউল। সর্বোচ্চ সম্প্রসারণ বেস নিয়ামকের শক্তি বাজেটের উপর নির্ভর করে।
