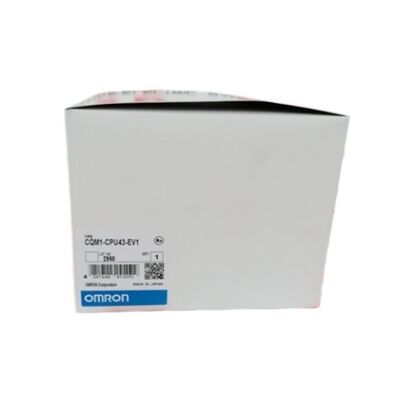

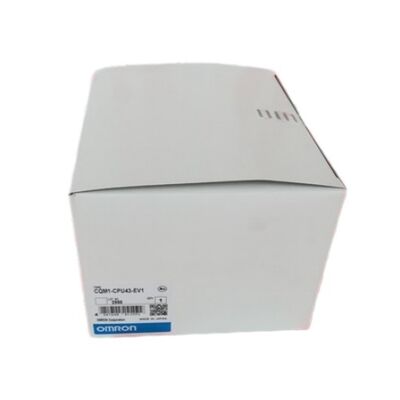

নতুন ওমরন সিপিইউ সিকিউএম১-সিপিইউ৪৩-ইভি১ ফ্রি এক্সপ্রেসড শিপিং সিকিউএম১সিপিইউ৪৩ইভি১ নতুন

ওমরন CQM1-CPU43-EV1 | CQM1 CPU ইউনিট — 256 I/O / 7.2K প্রোগ্রাম / বিল্ট-ইন পালস I/O 50kHz / RS-232C

বিল্ট-ইন পালস I/O সহ CQM1 CPU — EV1 পার্থক্য

CQM1-CPU43-EV1 হল CQM1 CPU ইউনিট যার মধ্যে একটি বিল্ট-ইন পালস ইনপুট এবং আউটপুট ফাংশন রয়েছে — যে বৈশিষ্ট্য এটিকে একই প্ল্যাটফর্মের অন্যান্য CQM1 CPU ভেরিয়েন্ট থেকে আলাদা করে। CPU বডিতে দুটি ডেডিকেটেড পোর্ট উচ্চ-গতির কাউন্টার ইনপুট এবং পালস আউটপুট একই সাথে পরিচালনা করে, গতির কাজের জন্য আলাদা বিশেষ I/O ইউনিটের প্রয়োজন ছাড়াই।

উচ্চ-গতির কাউন্টার ইনপুটগুলি 50kHz পর্যন্ত একক-ফেজ ডাল এবং 25kHz পর্যন্ত দ্বি-ফেজ (চতুর্ভুজ) ডাল গ্রহণ করে। এটি বহিরাগত কাউন্টার হার্ডওয়্যার ছাড়া অবস্থান প্রতিক্রিয়া এবং বেগ পরিমাপের জন্য ঘূর্ণমান এনকোডারগুলির সরাসরি সংযোগ কভার করে। একই পোর্ট থেকে পালস আউটপুট 50kHz পর্যন্ত পৌঁছায় — পজিশনিং অ্যাপ্লিকেশনের জন্য একটি স্টেপিং মোটর ড্রাইভারকে কমান্ড করার জন্য উপযুক্ত।

16টি অন্তর্নির্মিত ইনপুট CPU বডিতে উপস্থিত থাকে। সর্বোচ্চ 256-পয়েন্টে পৌঁছানোর জন্য 11 I/O বা বিশেষ I/O ইউনিট যোগ করা যেতে পারে। কনফিগারেশন যান্ত্রিকভাবে একসাথে স্ন্যাপ করে — ইউনিটগুলি পাশাপাশি লক করে এবং ন্যূনতম CPU-শুধু কনফিগারেশন থেকে সম্পূর্ণ 11-ইউনিট I/O সম্প্রসারণ পর্যন্ত সিস্টেম স্কেল।

কী স্পেসিফিকেশন

তিন বাধা প্রকার এবং যোগাযোগ

CQM1-CPU43-EV1 তিনটি স্বাধীন বাধা প্রকারকে সমর্থন করে।ইনপুট বাধা দেয়সংক্ষিপ্ত বাহ্যিক সংকেতগুলিতে সাড়া দিন — ন্যূনতম সনাক্তযোগ্য পালস প্রস্থ হল 0.1ms।নির্ধারিত বাধাপর্যায়ক্রমিক কাজের জন্য একটি অভ্যন্তরীণ উচ্চ-গতির ব্যবধান টাইমার ব্যবহার করুন।উচ্চ গতির পাল্টা বাধাএনকোডার গণনায় ট্রিগার, পরবর্তী স্ক্যান চক্রের জন্য অপেক্ষা না করে অবস্থান ইভেন্টে তাৎক্ষণিক প্রোগ্রাম প্রতিক্রিয়া সক্ষম করে।

দুটি সিরিয়াল পোর্ট উপলব্ধ: প্রোগ্রামিং সরঞ্জামগুলির জন্য একটি পেরিফেরাল পোর্ট এবং বাহ্যিক ডিভাইস যোগাযোগের জন্য একটি উত্সর্গীকৃত RS-232C পোর্ট — বারকোড রিডার, পরিমাপ যন্ত্র, প্রিন্টার, বা অন্য CQM1 এর সাথে 1-থেকে-1 ডেটা লিঙ্ক। হোস্ট লিঙ্ক প্রোটোকল একই RS-232C পোর্টের মাধ্যমে একটি PC বা প্রোগ্রামেবল টার্মিনালের সাথে যোগাযোগ সমর্থন করে।

FAQ

প্রশ্ন 1: কি CQM1-CPU43-EV1 কে CQM1-CPU41-EV1 বা CPU42-EV1 থেকে আলাদা করে?

সমস্ত CQM1 EV1 ভেরিয়েন্ট একই 256-পয়েন্ট I/O ক্ষমতা, 7.2K প্রোগ্রাম মেমরি এবং RS-232C পোর্ট শেয়ার করে। CPU41-EV1 এর কোন বিশেষ বিল্ট-ইন ফাংশন নেই। CPU42-EV1 চারটি অ্যানালগ সেটিং ভলিউম নিয়ন্ত্রণ যুক্ত করে। CPU43-EV1 বিল্ট-ইন পালস I/O ফাংশন যোগ করে — 50kHz হাই-স্পিড কাউন্টার ইনপুট এবং ডেডিকেটেড পোর্ট থেকে 50kHz পালস আউটপুট। CPU44-EV1 দুটি পরম এনকোডার (ABS) ইন্টারফেসের সাথে পালস I/O প্রতিস্থাপন করে।

প্রশ্ন 2: বিল্ট-ইন হাই-স্পিড কাউন্টার কি এনকোডার পজিশন ট্র্যাকিংয়ের জন্য ব্যবহার করা যেতে পারে?

হ্যাঁ। দুটি ডেডিকেটেড পোর্ট 25kHz দুই-ফেজ পর্যন্ত চতুর্ভুজ A/B এনকোডার সিগন্যাল গ্রহণ করে এবং একটি Z রেফারেন্স পালস। হাই-স্পিড কাউন্টার ইন্টারাপ্ট স্ক্যান সাইকেল বিলম্ব ছাড়াই গণনা ইভেন্টে অবিলম্বে ট্রিগার করে। স্টেপিং মোটর নিয়ন্ত্রণের জন্য, CQM1-CPU43-EV1 কাউন্টার ইনপুটে এনকোডার প্রতিক্রিয়া ব্যবহার করে একটি অবস্থান লুপ বন্ধ করতে পারে এবং একই সাথে ড্রাইভারের কাছে পালস আউটপুট।

প্রশ্ন 3: কিভাবে CQM1-CPU43-EV1 প্রোগ্রাম করা হয়?

ওমরনের সিএক্স-প্রোগ্রামার (বা আগের SSS প্রোগ্রামিং সফ্টওয়্যার) ব্যবহার করা। পেরিফেরাল পোর্ট প্রোগ্রাম ডাউনলোড, অনলাইন মনিটরিং এবং প্যারামিটার কনফিগারেশনের জন্য একটি পিসির সাথে সংযোগ করে। মই লজিক হ'ল মানক প্রোগ্রামিং ভাষা। সংরক্ষিত প্রোগ্রামটি অভ্যন্তরীণ ব্যাটারি-ব্যাকড RAM-তে থাকে — প্রোগ্রামের ক্ষতি এড়াতে ব্যাটারিটি ক্ষয় হওয়ার আগে প্রতিস্থাপন করুন।

Q4: CQM1-CPU43-EV1 দিয়ে কি 256-পয়েন্ট I/O সর্বোচ্চ পৌঁছানো যায়?

হ্যাঁ। CPU ইউনিটে 16টি অন্তর্নির্মিত ইনপুট মোটের দিকে গণনা করে। 11 I/O বা বিশেষ I/O ইউনিট পর্যন্ত CPU ইউনিটের ডানদিকে সংযুক্ত করা যেতে পারে। I/O এবং বিশেষ I/O ইউনিটগুলিতে বরাদ্দকৃত মোট শব্দের সংখ্যা অবশ্যই 15 শব্দ বা তার কম হতে হবে।

প্রশ্ন 5: CPU43-EV1 একটি ব্যাটারি সতর্কতা দেখায়। সঠিক পদ্ধতি কি?

সতর্কতা প্রদর্শিত হওয়ার এক সপ্তাহের মধ্যে ব্যাটারি প্রতিস্থাপন করুন — ব্যাটারি হ্রাস প্রোগ্রামের মেমরি ক্ষয় ঘটায়। CQM1 একটি আদর্শ লিথিয়াম ব্যাটারি ব্যবহার করে। প্রোগ্রামটি সংরক্ষণ করতে, সম্ভব হলে চালু করা CPU ইউনিট দিয়ে প্রতিস্থাপন করুন। প্রতিস্থাপনের পরে, একটি ব্যাকআপের সাথে তুলনা করে প্রোগ্রামটি অক্ষত আছে তা যাচাই করুন।
