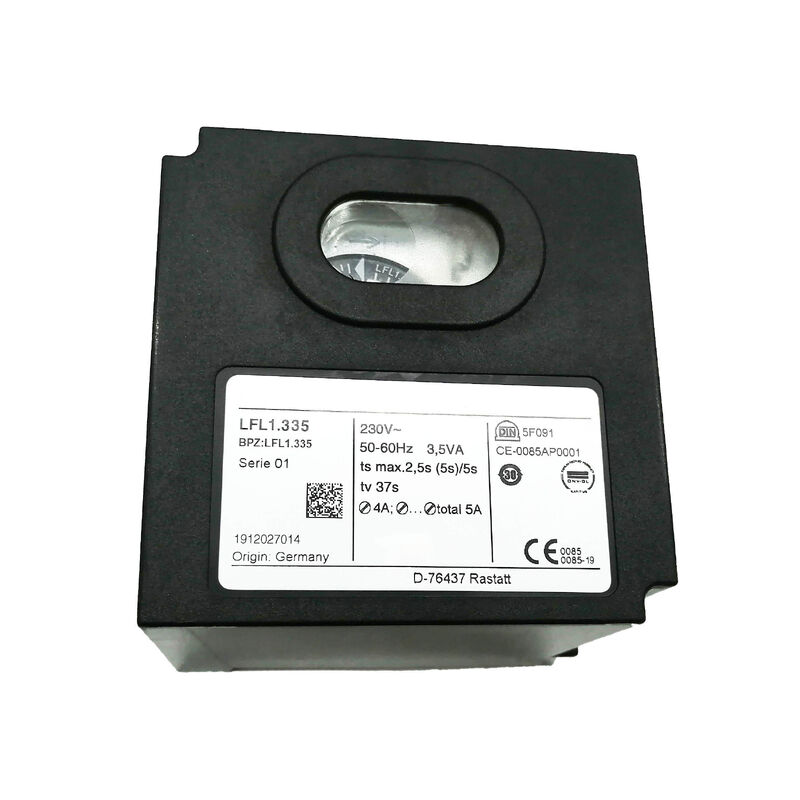

নিউ সিমেন্স LFL1.335 220- 240 ভোল্ট গ্যাস কন্ট্রোল বক্স- বয়লার প্রোগ্রামার

সিমেন্স এলএফএল১.৩৩৫। বার্নার কন্ট্রোল ১১০ ভিএসি / ফোর্সড-ড্রাফ্ট / গ্যাস + তেল + ডাবল-ফুয়েল / বিরতিপূর্ণ / টি১=৩৭ সেকেন্ড / টিএসএ=২.৫ সেকেন্ড / টি৯=৫ সেকেন্ড

অগ্নির তত্ত্বাবধান, ক্রম, এবং নিরাপদ বন্ধকরণ

একটি বার্নার কন্ট্রোল একটি সাধারণ রিলে বা প্রোগ্রামেবল নিয়ামক নয় এটি বিশেষভাবে জ্বলন সরঞ্জামগুলির জন্য ডিজাইন করা একটি ডেডিকেটেড সুরক্ষা সিকোয়েন্সার।335 একটি জোরপূর্বক-ড্রাফ্ট বার্নারের সম্পূর্ণ স্টার্ট-টু-শটডাউন ক্রম পরিচালনা করে: প্রাক-পার্জিং, ইগনিশন, শিখা প্রতিষ্ঠার নিশ্চিতকরণ, তত্ত্বাবধানে চলমান মোড, এবং একটি ত্রুটি ঘটে যখন নিরাপদ লক প্রতিক্রিয়া। এই ফাংশন একটি সংজ্ঞায়িত মধ্যে সঞ্চালিত করা উচিত,জ্বালানীর নিরাপত্তা মান পূরণের জন্য আইনত প্রয়োজনীয় আদেশ.

তিনটি প্রকাশিত টাইমিং পরামিতি LFL1.335 এর নির্দিষ্ট ক্রম নির্ধারণ করেঃ

t1 = ৩৭ সেকেন্ড ∙ শুদ্ধকরণের আগে সময়ঃজ্বালানী চেম্বার এবং ধোঁয়া থেকে অগ্নিসংযোগের চেষ্টা করার আগে, জ্বালানী বা গ্যাসগুলি ধুয়ে ফেলার জন্য 37 সেকেন্ডের জন্য জোরপূর্বক ড্রাফ্ট ফ্যানটি চালিত হয়।এই শুদ্ধিকরণ একটি জ্বালানী সমৃদ্ধ বায়ুমণ্ডলকে স্পার্কের দ্বারা জ্বলতে বাধা দেয়৩৭ সেকেন্ডের প্রি-পার্জ একটি ডিজাইন পছন্দ যা বার্নারের জ্বলন চেম্বারের ভলিউমের সাথে মিলে যায়।

টিএসএ = ২.৫ সেকেন্ড ✓ নিরাপত্তা সময় (Sicherheitszeit):একবার জ্বালানির চেষ্টা করা হলে, ২.৫ সেকেন্ডের মধ্যে শিখা সনাক্ত করা আবশ্যক। যদি শিখা সনাক্তকারী এই উইন্ডোর মধ্যে শিখা স্থাপন নিশ্চিত না করে, LFL1335 জ্বালানী ভালভ বন্ধ করে দেয় এবং লকআউট করে২.৫ সেকেন্ডের TSA সরাসরি গ্যাস জ্বালানির অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে শিখা প্রতিক্রিয়া দ্রুত।

t9 = ৫ সেকেন্ড ️ শুদ্ধকরণের পর সময়ঃস্বাভাবিকভাবে বন্ধ হওয়ার পর, ফ্যানটি বন্ধ হওয়ার আগে তাপ এক্সচেঞ্জার এবং ধোঁয়া থেকে জ্বলন পণ্যগুলি পরিষ্কার করার জন্য 5 সেকেন্ডের জন্য চলতে থাকে।

এই টাইমিং মানগুলি LFL1.335 এর হার্ডওয়্যারে স্থির করা হয় ∙ তারা ফিল্ড-প্রোগ্রামযোগ্য নয়।সঠিক LFL1 ভেরিয়েন্ট নির্বাচন করার অর্থ নির্দিষ্ট বার্নারের জন্য সঠিক প্রাক-পার্জিং এবং সুরক্ষা সময় নির্বাচন করা.

মূল বৈশিষ্ট্যাবলী

অন্তর্বর্তীকালীন অপারেশন ইনস্টলেশনের জন্য এর অর্থ

'অস্থায়ী অপারেশন' এর একটি নির্দিষ্ট অর্থ রয়েছে বার্নার কন্ট্রোল টার্মিনোলজিতেঃবার্নারটি প্রতি ২৪ ঘণ্টার অপারেটিং পিরিয়ডে কমপক্ষে একটি নিয়ন্ত্রিত বন্ধের (বার্নার নিয়ন্ত্রণের স্বাভাবিক বন্ধের ক্রমের মাধ্যমে) মধ্য দিয়ে যায়এটি "নিরবচ্ছিন্ন অপারেশন" থেকে আলাদা যেখানে বার্নার দীর্ঘ সময়ের জন্য সাইক্লিং ছাড়াই চলে।

অনেক শিল্প ও বাণিজ্যিক গরম করার সিস্টেম প্রাকৃতিক চক্রের জন্য শিল্প চুলা, প্যাকেজিং বয়লার, বায়ু হিটার এবং প্রক্রিয়া তাপ সিস্টেম যা আউটপুট বা পর্যায় ক্ষমতা মডুল করে।,বিরতিপূর্ণ অপারেশন হল স্বাভাবিক কাজের চক্র এবং LFL1.335 সেই অনুযায়ী ডিজাইন করা হয়েছে। দিনের বা সপ্তাহের জন্য কোনও চক্র বন্ধ ছাড়াই অবিচ্ছিন্নভাবে চলতে হবে এমন বার্নারগুলির জন্য,ক্রমাগত কাজ করার জন্য নির্ধারিত একটি বার্নার নিয়ন্ত্রণ সঠিক স্পেসিফিকেশন.

অ্যাপ্লিকেশন দৃশ্যকল্প

শিল্প বয়লার এবং প্যাকেজড বাষ্প জেনারেটর:প্রাক-পার্জিং, গ্যাস ভালভ খোলার, স্পার্ক ইগনিশন, আয়োনাইজেশন বা ইউভি ডিটেক্টরের মাধ্যমে শিখা নিশ্চিতকরণ, রান চলাকালীন নিয়ন্ত্রণ মডুলেট ¢ সমস্ত এলএফএল 1 দ্বারা ক্রমযুক্ত।335.

প্রসেস এয়ার হিটার এবং তাপ এক্সচেঞ্জার:জোরপূর্বক ড্রাফ্ট বার্নার শুকানোর, নিরাময় বা প্রক্রিয়া গরম করার জন্য তাপ সরবরাহ করে। এলএফএল 1.335 প্রতিটি উত্পাদন ব্যাচ বন্ধের পরে নিরাপদ স্টার্টআপ নিশ্চিত করে।

ডাবল-ফুয়েল বার্নার সিস্টেমঃগ্যাস / তেল সুইচওভার সক্ষমতা বার্নারকে উভয় জ্বালানীতে কাজ করার অনুমতি দেয়। এলএফএল 1.335 কোন জ্বালানী সক্রিয় তা নির্বিশেষে শিখা পর্যবেক্ষণ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ এলএফএল ১.৩৩৫ এবং এলএফএল ১.৩২২ বা এলএফএল ১ এর মতো অন্যান্য এলএফএল ১ ভেরিয়েন্টের মধ্যে পার্থক্য কী?338?

এলএফএল 1 ভেরিয়েন্টগুলি মূলত তাদের টাইমিং পরামিতিগুলিতে পৃথক হয় pre-purge time (t1) এবং নিরাপত্তা সময় (টিএসএ) । এলএফএল 1.322 এর টি 1 = 12 এস / টিএসএ = 2 এস; এলএফএল 1.338 এর টি 1 = 37 এস / টিএসএ = 5 এস রয়েছে।এই সময় হার্ডওয়্যার মধ্যে স্থায়ী হয় এবং একটি নির্দিষ্ট বার্নার জন্য সঠিক বৈকল্পিক নির্ধারণ. একটি ভিন্ন টাইমিং সহ একটি বৈকল্পিক প্রতিস্থাপন বিরক্তিকর লকআউট (খুব সংক্ষিপ্ত নিরাপত্তা সময়) বা জ্বলন নিরাপত্তা মান পূরণ করতে ব্যর্থ হতে পারে (অপর্যাপ্ত প্রাক-পরিষ্কার) । সর্বদা সঠিক এলএফএল 1 এর সাথে মেলে।xxx ইনস্টল করা ইউনিট থেকে মনোনয়ন.

প্রশ্ন ২ঃ এলএফএল-১ এর সাথে কোন অগ্নি সংবেদকগুলি সামঞ্জস্যপূর্ণ?335?

এলএফএল 1 পরিবারটি সিমেন্সের কিউআর, কিউআরএ এবং কিউআরসি সিরিজের ইউভি শিখা সনাক্তকারী এবং গ্যাস শিখা তদারকি করার জন্য আয়োনাইজেশন প্রোবগুলির সাথে সামঞ্জস্যপূর্ণ।বার্নারে ইনস্টল করা নির্দিষ্ট ফ্লেম ডিটেক্টর টাইপ নির্ধারণ করে যে ডিটেক্টর ইন্টারফেস LFL1.৩৩৫ ইউভি ডিটেক্টর বা আইওনাইজেশন ইনপুট ব্যবহার করে। প্রতিস্থাপনের আগে বার্নারের ডিজাইন ডকুমেন্টেশনের সাথে শিখা সনাক্তকরণ পদ্ধতিটি নিশ্চিত করুন।

প্রশ্ন ৩ঃ এলএফএল ১.৩৩৫ লকআউট হলে কি হবে?

লকআউট করার সময়, এলএফএল 1.335 অবিলম্বে সমস্ত জ্বালানী ভালভ এবং ইগনিশন ট্রান্সফরমারকে বন্ধ করে দেয়। একটি লকআউট সূচক আলোকিত হয় (সাধারণত একটি লাল পাইলট ল্যাম্প বা নিয়ন্ত্রণের সূচক) ।লকআউটটি ম্যানুয়ালি পুনরায় সেট না হওয়া পর্যন্ত বার্নারটি পুনরায় চালু করা যায় না typically সাধারণত এলএফএল 1 এ একটি পুনরায় সেট বোতাম টিপে.335 নিজেই বা একটি দূরবর্তী রিসেট পয়েন্ট। এই ম্যানুয়াল রিসেট প্রয়োজনীয়তা ইচ্ছাকৃতঃ এটি একটি অপারেটরকে পুনরায় শুরু করার অনুমতি দেওয়ার আগে কারণটি স্বীকার করতে এবং তদন্ত করতে বাধ্য করে।

প্রশ্ন ৪ঃ এলএফএল ১.৩৩৫ টাইমিং প্যারামিটারগুলি সামঞ্জস্য করা যায়?

না. প্রাক-পার্জিং সময় (t1 = 37s), নিরাপত্তা সময় (TSA = 2.5s), এবং পোস্ট-পার্জিং সময় (t9 = 5s) LFL1.335 এর হার্ডওয়্যারে স্থির করা হয় ∙ তারা বাহ্যিক পরামিতি বা সুইচ দ্বারা সামঞ্জস্যযোগ্য নয়।টাইমিং পরিবর্তন করার জন্য প্রয়োজনীয় মানগুলির সাথে একটি ভিন্ন LFL1 বৈকল্পিক নির্বাচন করা প্রয়োজন.

প্রশ্ন: এলএফএল ১.৩৩৫ এর উৎস কোথায়?

জ্বলন নিয়ন্ত্রণ বিশেষজ্ঞ, HVAC এবং বার্নার সরঞ্জাম সরবরাহকারী এবং শিল্প তাপ সিস্টেম খুচরা যন্ত্রাংশ পরিবেশকদের মাধ্যমে।সিমেন্স বিল্ডিং টেকনোলজিস (এখন সিমেন্স স্মার্ট ইনফ্রাস্ট্রাকচার) তার জ্বলন নিয়ন্ত্রণ বিতরণ নেটওয়ার্কের মাধ্যমে এলএফএল 1 নিয়ন্ত্রণ সরবরাহ করে. অর্ডার করার আগে সঠিক পার্ট নম্বর LFL1.335 এবং 110VAC সরবরাহের সংস্করণটি নিশ্চিত করুন
