| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |

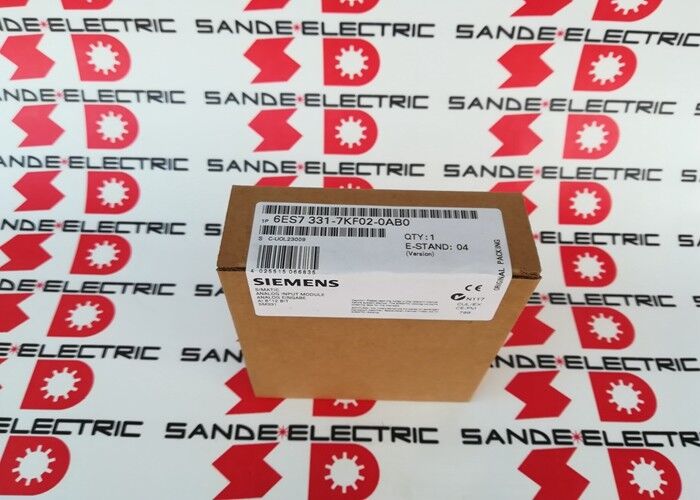

| মডেল নম্বার | 6ES7331-7KF02-0AB0 |

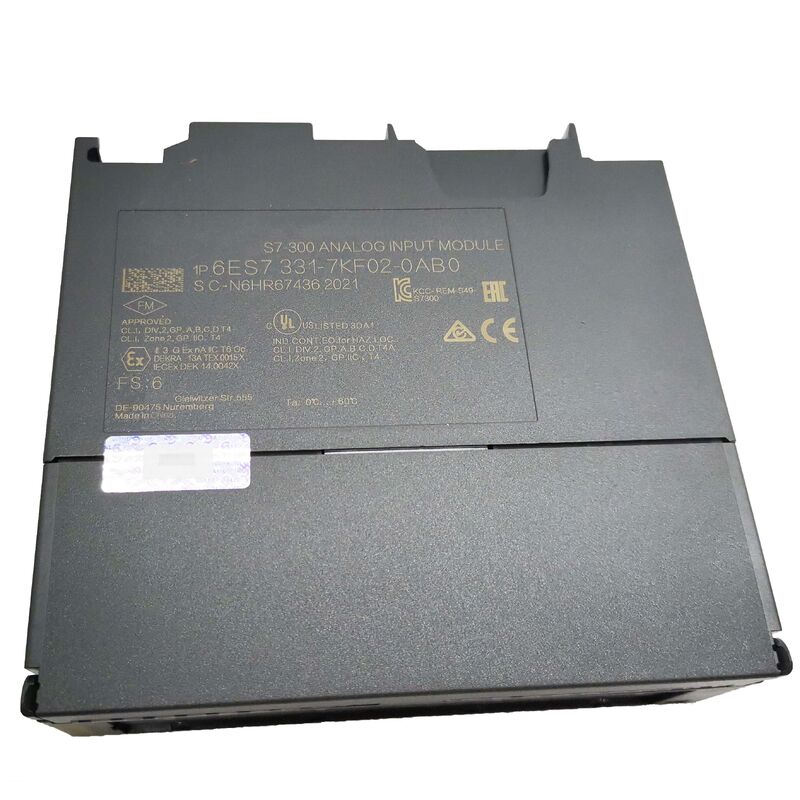

দ্যসিমেন্স 6ES7331-7KF02-0AB0এটি SIMATIC S7-300 পোর্টফোলিওর সবচেয়ে বহুমুখী এবং ব্যাপকভাবে ব্যবহৃত এনালগ ইনপুট মডিউলগুলির মধ্যে একটি।
এসএম ৩৩১ এআই ৮×১২বিট এমন কিছু করে যা বাজারের বেশিরভাগ এনালগ ইনপুট মডিউল করে না: এটি সম্পূর্ণ ভিন্ন চারটি সিগন্যাল বিভাগ পরিচালনা করেঃ ভোল্টেজ, বর্তমান, থার্মোকপল,একই মডিউলে প্রতিরোধের/আরটিডি, প্রতিটি চ্যানেল গ্রুপ স্বাধীনভাবে STEP 7 পরামিতিগুলির মাধ্যমে কনফিগারযোগ্য।
S7-300 র্যাকের একটি একক 40 মিমি প্রশস্ত মডিউল একযোগে চ্যানেল 1 এবং 2 এ 4 ′′ 20mA চাপ ট্রান্সমিটারগুলি, চ্যানেল 3 এ 0 ′′ 10V এ ফ্লোমিটারগুলি পড়তে পারে।৫-৬ চ্যানেলে থার্মোকপল তাপমাত্রা সেন্সর, এবং Pt100 RTD তাপমাত্রা উপাদান 7 ¢ 8 চ্যানেলে। কোন অতিরিক্ত হার্ডওয়্যার অ্যাডাপ্টার, কোন পৃথক বিশেষায়িত মডিউল,কোন জটিল ওয়্যারিং ব্যবস্থা নেই কেবলমাত্র ক্ষেত্রের যন্ত্রের প্রকারের সাথে মেলে এমন চ্যানেল গ্রুপের পরামিতিগুলি কনফিগার করা.
এই মাল্টি-টাইপ সক্ষমতা মডিউলের ইন্টিগ্রেটিং এডিসি আর্কিটেকচারের সরাসরি পরিণতি যা প্রোগ্রামযোগ্য ফ্রন্ট-এন্ড সিগন্যাল কন্ডিশনারের সাথে মিলিত।
প্রতিটি ইনপুট চ্যানেলের পরিমাপের ধরন সফটওয়্যারে সংজ্ঞায়িত করা হয় (পদক্ষেপ 7 হার্ডওয়্যার কনফিগারেশন), এবং মডিউলটি তার অভ্যন্তরীণ ইনপুট প্রতিবন্ধকতা, স্কেলিং এবং রূপান্তর অ্যালগরিদমকে সংশ্লিষ্টভাবে সামঞ্জস্য করে।
থার্মোকপল চ্যানেলগুলি মিলিভোল্ট সংকেতকে ইঞ্জিনিয়ারিং তাপমাত্রা ইউনিটে রূপান্তর করতে উপযুক্ত অ-রৈখিক রৈখিকীকরণ বক্ররেখা (Seebeck সহগ সংশোধন) প্রয়োগ করে;RTD চ্যানেলগুলি Pt100 এর জন্য Callendar-Van Dusen সমীকরণ বা Ni100 এর জন্য উপযুক্ত বহুভুজ ব্যবহার করে, অ-রৈখিক প্রতিরোধ-তাপমাত্রা সম্পর্ক স্বয়ংক্রিয়ভাবে অ্যাকাউন্টিং।
The programmer reads standard 16-bit integers from the module's process image — already scaled to degrees Celsius or the configured engineering unit — without implementing any signal processing in the user programme.
| প্যারামিটার | মূল্য |
|---|---|
| চ্যানেল | ৮ (বিচ্ছিন্ন) |
| রেজোলিউশন | 9/12/14-বিট নির্বাচনযোগ্য |
| পরিমাপের নীতি | সমন্বয় |
| ভোল্টেজ রেঞ্জ | ±80mV থেকে ±10V (৮টি ব্যাপ্তি) |
| বর্তমান ব্যাপ্তি | ±3,2mA থেকে 0/420mA |
| থার্মোকপল প্রকার | ই, এন, জে, কে, এল |
| RTD প্রকার | Pt100, Ni100 |
| সরবরাহ ভোল্টেজ | 24VDC |
| বিচ্ছিন্নতা | অপটিক্যাল (সম্পূর্ণ গ্যালভানিক) |
| সামনের সংযোগকারী | ২০-পোল, হট-সাপ |
| রোগ নির্ণয় | ওয়্যার-ব্রেক, সীমা এলার্ম |
এসএম ৩৩১ এর রেজোলিউশন একটি নির্দিষ্ট স্পেসিফিকেশন নয়, এটি একটি প্রোগ্রামযোগ্য প্যারামিটার যা প্রতিটি চ্যানেলের জন্য রূপান্তর গতি নির্ধারণ করে।
এডিসির ইন্টিগ্রেশন নীতির অর্থ হল যে দীর্ঘতর ইন্টিগ্রেশন সময়গুলি আরও নির্ভুল (উচ্চতর রেজোলিউশন) রূপান্তর তৈরি করে, যখন সংক্ষিপ্ত ইন্টিগ্রেশন সময়গুলি দ্রুত আপডেটের জন্য রেজোলিউশনকে উত্সর্গ করে.মডিউল সঠিকভাবে কনফিগার করার জন্য এই ট্রেড অফটি বোঝা জরুরিঃ
৯ বিট (২.৫ এমএস ইন্টিগ্রেশন):দ্রুততম সেটিং ️ যখন প্রক্রিয়া গতিশীলতা দ্রুত এবং পরিমাপের নির্ভুলতা সেকেন্ডারি হয় তখন দরকারী।
9-বিট রেজোলিউশন (সম্পূর্ণ ইনপুট পরিসরের উপর 512 ধাপ) ± 5V ইনপুটটিতে প্রায় 20mV রেজোলিউশন দেয়, যা প্রক্রিয়া নিয়ন্ত্রণের মানগুলির দ্বারা রুক্ষ।
এই সেটিংটির জন্য অ্যাপ্লিকেশনগুলি স্থির-অবস্থার প্রক্রিয়া পরিমাপে অস্বাভাবিক তবে দ্রুত-চক্রযুক্ত মেশিন নিয়ন্ত্রণের দৃশ্যকল্পগুলিতে প্রযোজ্য হতে পারে যেখানে একটি মোটামুটি অ্যানালগ মান দ্রুত আপডেট হয়।
১২-বিট (১৬.৬৭ এমএস বা ২০ এমএস ইন্টিগ্রেশন):বেশিরভাগ প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য স্ট্যান্ডার্ড সেটিং, যথাক্রমে 50Hz এবং 60Hz শব্দ প্রত্যাখ্যানের সাথে সম্পর্কিত।
12-বিট রেজোলিউশন (4096 ধাপ) ±5V ইনপুট ¢ ±0.5% নির্ভুলতার জন্য প্রায় 2.5mV রেজোলিউশন প্রদান করে যা 4 ¢ 20mA বর্তমান লুপ এবং শিল্প ট্রান্সমিটারগুলির জন্য আদর্শ।
50Hz বা 60Hz ইন্টিগ্রেশনে গোলমাল প্রত্যাখ্যান অত্যন্ত গুরুত্বপূর্ণঃ এই ফ্রিকোয়েন্সিগুলি ঠিক এসি নেটওয়ার্কের হস্তক্ষেপ যা ক্ষেত্রের যন্ত্রের তারের সাথে সংযোগ স্থাপন করে,এবং সঠিকভাবে এক নেটওয়ার্ক চক্রের উপর একীভূত এডিসি ফলাফল এসি উপাদান বাতিল.
১৪-বিট (১০০ এমএস ইন্টিগ্রেশন):সর্বোচ্চ রেজোলিউশন, 10Hz শব্দ প্রত্যাখ্যানের সাথে সম্পর্কিত।
১৪-বিট মোড (১৬৩৮৪ ধাপ, প্রায় ০.± 5V এ 6mV রেজোলিউশন) থার্মোকপল এবং RTD পরিমাপের জন্য ব্যবহৃত হয় যেখানে সংকেত স্তরগুলি মিলিভোল্ট এবং তাপীয় ড্রিফট পরিমাপের নির্ভুলতা আপডেট গতির চেয়ে বেশি গুরুত্বপূর্ণ.
তাপমাত্রা প্রক্রিয়া যথেষ্ট ধীরে ধীরে পরিবর্তিত হয় যে 100ms রূপান্তর সময় সম্পূর্ণরূপে গ্রহণযোগ্য।
এসএম ৩৩১ এর ক্ষেত্রীয় সার্কিট এবং এস৭-৩০০ ব্যাকপ্লেনের মধ্যে অপটিক্যাল বিচ্ছিন্নতা একটি বিপণন বৈশিষ্ট্য নয় ০ এটি অনেক ইনস্টলেশন পরিবেশে একটি প্রকৌশল প্রয়োজনীয়তা। বিচ্ছিন্নতা ছাড়া,প্রতিটি ক্ষেত্রের যন্ত্রের সিগন্যাল রিটার্ন (0V রেফারেন্স) মডিউলের ইনপুট তারের মাধ্যমে পিএলসির ব্যাকপ্লেন গ্রাউন্ডের সাথে সংযুক্ত.
একটি বড় ইনস্টলেশনে যেখানে ক্ষেত্রের যন্ত্রপাতিগুলি প্ল্যান্টের মেঝে জুড়ে বিতরণ করা হয়,বিভিন্ন গ্রাউন্ডিং পয়েন্টগুলি গ্রাউন্ডিং লুপগুলির কারণে বিভিন্ন সম্ভাব্যতায় থাকতে পারে, ক্যাবল শেল্ড, এবং বিল্ডিং স্ট্রাকচারাল ইস্পাত।
এই গ্রাউন্ড সম্ভাব্য পার্থক্যগুলি অ্যানালগ মডিউলের ডিফারেনশিয়াল ইনপুট জুড়ে সাধারণ-মোড ভোল্টেজ হিসাবে প্রদর্শিত হয় এবং পরিমাপকে দূষিত করে।
অপটিক্যাল বিচ্ছিন্নতা এই সাধারণ-মোড ভোল্টেজ পথটি ভেঙে দেয়ঃ ক্ষেত্রের সংকেতটি একটি হালকা বাধা মাধ্যমে ক্ষেত্রের তারের থেকে ডিজিটাল ইলেকট্রনিক্সের মধ্যে অতিক্রম করে, কোনও পরিবাহী সংযোগ ছাড়াই।
ফিল্ড সার্কিট এবং পিএলসি ব্যাকপ্লেনের মধ্যে আইসোলেশন রেটিং (250 ভি এসি) পর্যন্ত সাধারণ-মোড ভোল্টেজগুলি অপটিক্যাল বাধা দ্বারা ব্লক করা হয় এবং পরিমাপকে প্রভাবিত করে না।
ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ, মোটর স্টার্টার এবং ট্রান্সফরমার-কপলড ফিল্ড ডিভাইসগুলির সাথে ইনস্টলেশনগুলিতে ভাগ করা ক্যাবল অবকাঠামোতে, অপটিক্যাল বিচ্ছিন্নতা স্থিতিশীল,সঠিক পরিমাপ এবং ব্যাখ্যাহীন এনালগ মান ড্রাইভ এবং গোলমাল.
থার্মোকপল পরিমাপ দুটি চ্যালেঞ্জ প্রবর্তন করে যা এসএম 331 অভ্যন্তরীণভাবে পরিচালনা করে। প্রথমত, একটি থার্মোকপল দ্বারা উত্পন্ন Seebeck ভোল্টেজ অ-রৈখিক একটি টাইপ কে থার্মোকপল 41 উত্পন্ন করে।269mV 1000°C এ কিন্তু মাত্র 20.৬৪৪ এমভি ৫০০ ডিগ্রি সেলসিয়াসে, বিশুদ্ধ রৈখিক মডেলের ভবিষ্যদ্বাণী অনুযায়ী ২০.৬৩৫ এমভি নয়।
SM 331 প্রতিটি কনফিগারড থার্মোকপল টাইপ (E, J, K, L, N) এর জন্য উপযুক্ত ITS-90 লিনিয়ারাইজেশন টেবিল প্রয়োগ করে,S7-300 ইউজার কোডে প্রয়োজনীয় কোনো প্রোগ্রামিং ছাড়াই সরাসরি মিলিভোল্ট রিডিংকে তাপমাত্রায় রূপান্তর করা.
দ্বিতীয়ত, থার্মোকপল পরিমাপের জন্য ঠান্ডা জংশন ক্ষতিপূরণ প্রয়োজনঃSeebeck ভোল্টেজ গরম জংশন (প্রক্রিয়া পরিমাপ বিন্দুতে) এবং ঠান্ডা জংশন (যেখানে থার্মোকপল তারের যন্ত্রের সাথে সংযুক্ত) মধ্যে তাপমাত্রা পার্থক্য অনুরূপ.
এসএম ৩৩১ একটি অভ্যন্তরীণ তাপমাত্রা সেন্সর ব্যবহার করে তার নিজস্ব টার্মিনালে তাপমাত্রা পরিমাপ করে।এবং গরম জংশন পরম তাপমাত্রা উত্পাদন করতে পরিমাপ Seebeck ভোল্টেজ এই ক্ষতিপূরণ যোগ.
এই অভ্যন্তরীণ ক্ষতিপূরণ সঠিক যখন SM 331 একটি অভিন্ন, পরিচিত তাপমাত্রায় থাকে, একটি ভাল পরিচালিত নিয়ন্ত্রণ ক্যাবিনেটে 20 ̊40 °C পরিবেশে,অভ্যন্তরীণ ক্ষতিপূরণ বেশিরভাগ প্রক্রিয়া নিয়ন্ত্রণের জন্য পর্যাপ্ত.
পরীক্ষাগার-গ্রেড নির্ভুলতার জন্য, একটি বহিরাগত ঠান্ডা জংশন ক্ষতিপূরণ বাক্স তারের শেষের বিন্দুতে রেফারেন্স জংশন তাপমাত্রা পরিমাপ সরবরাহ করে।
এসএম ৩৩১ কনফিগার করা চ্যানেলে ওয়্যার-ব্রেক মনিটরিং সরবরাহ করে। ৪ ০২০ এমএ বর্তমান লুপগুলির জন্য, ৩.৬ এমএ এর নিচে একটি সংকেত (স্বাভাবিক ৪ এমএ লাইভ-জিরো বেসলাইন এর নীচে) একটি ভাঙা তারের ইঙ্গিত দেয়,ত্রুটিপূর্ণ ট্রান্সমিটার, অথবা শক্তিহীন সেন্সর ∙ মডিউল এই অবস্থা সনাক্ত করে এবং একটি ডায়াগনস্টিক বিরতি উৎপন্ন করে।
থার্মোকপল ইনপুটগুলির জন্য, মডিউলটি একটি ছোট বিভাজক বর্তমান প্রয়োগ করে এবং ইনপুট প্রতিবন্ধকতা পর্যবেক্ষণ করে একটি খোলা সার্কিট থার্মোকপল (ভাঙা তার বা ব্যর্থ জংশন) সনাক্ত করা হয় এবং রিপোর্ট করা হয়।
ভোল্টেজ ইনপুটগুলির জন্য, তারের বিরতি সনাক্তকরণ অর্থবহ নয় (একটি ভাসমান ওপেন সার্কিট ভোল্টেজ ইনপুট একটি অনির্দিষ্ট মান পড়ে, একটি নির্দিষ্ট ত্রুটি সূচক নয়) ।
এই ডায়াগনস্টিকগুলি S7-300 ডায়াগনস্টিক ইন্টারপুট মেশিনের মাধ্যমে যোগাযোগ করা হয়ঃ যখন একটি ওয়্যার-ব্রেক সনাক্ত করা হয়, SM 331 একটি বিচ্ছিন্নতা সক্রিয় করে যা S7-300 CPU প্রোগ্রামে OB82 সক্রিয় করে।
OB82 অর্গানাইজেশন ব্লকটি চ্যানেল নম্বর এবং ত্রুটির ধরণ সহ ডায়াগনস্টিক তথ্য গ্রহণ করে এবং প্রোগ্রামার একটি এলার্ম তৈরি করতে OB82 লিখতে পারে, ঘটনাটি লগ করতে পারে,অথবা নিয়ন্ত্রণ প্রোগ্রামে ব্যর্থ চ্যানেলের জন্য একটি নিরাপদ ফালব্যাক মান প্রতিস্থাপন করুন.
This automatic fault notification is far more robust than polling each channel for out-of-range values — it provides immediate notification regardless of the CPU's scan cycle and ensures no fault event goes unnoticed even during periods of high CPU load.
প্রশ্ন 1: একই সময়ে কতটি চ্যানেল সক্রিয় হতে পারে এবং একই মডিউলে বিভিন্ন চ্যানেলের জোড়া বিভিন্ন পরিমাপ প্রকার ব্যবহার করতে পারে?
সমস্ত আটটি চ্যানেল একযোগে সক্রিয় হতে পারে ¢ এসএম 331 সমস্ত সক্ষম চ্যানেলকে চক্রীয়ভাবে রূপান্তর করে, একটি সময়ে এক সময়ে নির্বাচনযোগ্য ফ্যাশনে নয়। তবে চ্যানেলগুলি জোড়ায় গ্রুপ করা হয় (চ্যানেল 0 ¢ 1,২ ¢ ৩, ৪ ০৫, ৬ ০৭), এবং একটি জোড়ার মধ্যে থাকা সমস্ত চ্যানেল একই পরিমাপ টাইপ এবং রেজোলিউশনের সাথে কনফিগার করা উচিত।
এর মানে হল যে আপনি পেতে পারেনঃ চ্যানেল ০ ০১ ৪ ০২০ এমএ বর্তমানের জন্য কনফিগার করা হয়েছে (১২ বিট), চ্যানেল ০২৩ ±১০ ভোল্টেজের জন্য (১২ বিট), চ্যানেল ০৪৫ টাইপ কে থার্মোকপল (১৪ বিট),এবং Pt100 RTD (14-বিট) এর জন্য চ্যানেল 6 ¢ 7 ¢ একই সময়ে একই মডিউলে কাজ করছে.
একমাত্র সীমাবদ্ধতা হল জোড়া গোষ্ঠীবদ্ধকরণ, জোড়ার উভয় চ্যানেল একই কনফিগারেশন ভাগ করে নেয়। এই চার জোড়া, স্বাধীনভাবে কনফিগারযোগ্য আর্কিটেকচারটি এসএম 331 কে এত বহুমুখী করে তোলেঃএকটি একক মডিউল সাধারণত একটি প্রক্রিয়া উদ্ভিদ ইনস্টলেশন উপস্থাপন যে সংকেত বৈচিত্র্য অধিকাংশ পরিচালনা করে.
প্রশ্ন 2: ইন্টিগ্রেটিং রূপান্তর নীতি কীভাবে হস্তক্ষেপ দমন অর্জন করে এবং 50Hz পাওয়ার সিস্টেমের তুলনায় 60Hz সিস্টেমের জন্য কোন ইন্টিগ্রেশন সময় নির্বাচন করা উচিত?
ইন্টিগ্রেটিং (ডুয়াল-প্ল্যান্ট) এডিসি একটি কনসেনটরকে ইনপুট সিগন্যাল দিয়ে একটি নির্দিষ্ট সময় ব্যবধানের জন্য (ইন্টিগ্রেশন সময়) চার্জ করে কাজ করে,তারপর একটি রেফারেন্স রেট এ ক্যাপাসিটার নিষ্কাশন করতে কত সময় লাগে তা পরিমাপ.
Any AC interference signal that completes exactly an integer number of cycles during the integration time contributes zero net charge to the capacitor — its positive half-cycles are cancelled by its negative half-cycles.
এটিকে সিঙ্ক্রোনাস ইন্টারফারেন্স দমন বলা হয়। 50Hz এসি নেটগুলির জন্য (ইউরোপ, এশিয়া, অস্ট্রেলিয়ায় প্রচলিত), 20ms ইন্টিগ্রেশন সময় নির্বাচন করে নিশ্চিত করা হয় যে সঠিকভাবে একটি সম্পূর্ণ 50Hz চক্র ইন্টিগ্রেটেড হয়,নেটওয়ার্ক-ফ্রিকোয়েন্সি হস্তক্ষেপ বাতিল.
60Hz এসি নেটওয়ার্কের জন্য (উত্তর আমেরিকা, এশিয়া এবং দক্ষিণ আমেরিকার কিছু অংশ), 16.67ms নির্বাচন করা নিশ্চিত করে যে সঠিকভাবে একটি সম্পূর্ণ 60Hz চক্র সংহত করা হয়।
স্থানীয় নেটওয়ার্কের ফ্রিকোয়েন্সির জন্য ভুল ইন্টিগ্রেশন সময় নির্বাচন করার ফলে শব্দ প্রত্যাখ্যান উল্লেখযোগ্যভাবে হ্রাস পায়।
50Hz সেটিং বিশ্বব্যাপী সবচেয়ে সাধারণ; 60Hz উত্তর আমেরিকার ইনস্টলেশনের জন্য স্পষ্টভাবে নির্দিষ্ট করা উচিত।
৪০০ হার্জ সেটিং (২.৫ এমএস) কোনও অর্থপূর্ণ নেট দমন সরবরাহ করে না এবং উচ্চ-গতির গতিশীল পরিমাপের জন্য, স্থির-অবস্থার প্রক্রিয়া ভেরিয়েবলগুলির জন্য নয়।
প্রশ্ন 3: এসএম ৩৩১ এর সাথে থার্মোকপল এবং ৪২০ এমএ সংযোগের জন্য সর্বাধিক ক্যাবল দৈর্ঘ্য কত এবং কোন ধরণের ক্যাবল প্রস্তাবিত?
থার্মোকপল সংযোগের জন্য,ক্যাবল হল থার্মোকপল এক্সটেনশন ওয়্যার বা কমপ্লেন্সিং ক্যাবল ¢ থার্মোকপল নিজেই একই খাদ (বা থার্মো ইলেকট্রিক্যাল সমতুল্য খাদ) থেকে তৈরি কন্ডাক্টরগুলির সাথে বিশেষ ক্যাবল.
Standard copper cable cannot be used for thermocouple connections because any copper junction in the thermocouple circuit creates an additional thermoelectric junction that introduces measurement error.
থার্মোকপল এক্সটেনশন ক্যাবলটি ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপকে প্রত্যাখ্যান করার জন্য সুরক্ষিত করা উচিত এবং সুরক্ষাটি কেবলমাত্র এক প্রান্তে (সাধারণত এসএম 331 প্রান্তে) গ্রাউন্ডিং লুপ তৈরি করা এড়ানোর জন্য গ্রাউন্ড করা উচিত।
থার্মোকপল সংযোগের জন্য সর্বাধিক ক্যাবল দৈর্ঘ্য সাধারণত তারের প্রতিরোধের দ্বারা সীমাবদ্ধ √ এসএম 331 উল্লেখযোগ্য নির্ভুলতা হ্রাস ছাড়াই বেশ কয়েকটি কিলোহম পর্যন্ত উত্স প্রতিরোধ গ্রহণ করে.
4 ′′ 20 এমএ বর্তমান লুপগুলির জন্য, লুপটি এই নীতিতে কাজ করে যে বর্তমানের পরিমাণটি লুপের সম্মতি ভোল্টেজ সীমা পর্যন্ত তারের প্রতিরোধের থেকে স্বাধীন।স্ট্যান্ডার্ড ঢালাই twisted-pair যন্ত্র তারের (Belden 8760 বা সমতুল্য) 18 ¢ 22 AWG এ আদর্শ.
এই লুপটি সিগন্যালের অবনতি ছাড়াই কয়েকশো মিটার ক্যাবলের উপর কাজ করতে পারে, যদি লুপের মোট প্রতিরোধটি ট্রান্সমিটারের সম্মতি ভোল্টেজ স্পেসিফিকেশনের মধ্যে থাকে।
প্রশ্ন ৪ঃ এসএম ৩৩১ কিভাবে STEP ৭-এ কনফিগার করা আছে এবং এই মডিউলে লিমিট লঙ্ঘনের জন্য হার্ডওয়্যার বিচ্ছিন্নতা আছে কি?
এসএম ৩৩১ কে STEP ৭ এর HW কনফিগারেশন (হার্ডওয়্যার কনফিগারেশন) সরঞ্জামে হার্ডওয়্যার ক্যাটালগ থেকে মডিউলটি নির্বাচন করে এবং এর প্যারামিটার ডায়ালগটি খোলার মাধ্যমে কনফিগার করা হয়।
কনফিগারেশন প্যারামিটারগুলির মধ্যে রয়েছেঃ প্রতিটি চ্যানেলের জন্য চ্যানেল সক্রিয়করণ/নিষ্ক্রিয়করণ, প্রতিটি চ্যানেল জোড়া প্রতি পরিমাপ প্রকার (ভোল্টেজ, বর্তমান, থার্মোকপল প্রকার, RTD প্রকার),একক চ্যানেল জোড়া প্রতি ইন্টিগ্রেশন সময় / রেজোলিউশন, ডায়াগনস্টিক বিচ্ছিন্নতা সক্ষম করুন (ওয়্যার-ব্রেক মনিটরিং) এবং প্রক্রিয়া বিচ্ছিন্নতা সক্ষম করুন প্রতি চ্যানেলে কনফিগারযোগ্য উপরের এবং নীচের সীমা মান সহ।
যখন প্রক্রিয়া বিচ্ছিন্নতা সক্ষম করা হয় এবং একটি পরিমাপ করা মান একটি কনফিগার করা সীমা অতিক্রম করে, SM 331 একটি হার্ডওয়্যার বিচ্ছিন্নতা তৈরি করে যা CPU তে OB40 ট্রিগার করে।OB40 চ্যানেল নম্বর এবং ওভারফ্লো/অন্ডফ্লো স্ট্যাটাস গ্রহণ করে, যা প্রোগ্রামারকে পোলিং ছাড়াই প্রক্রিয়া সীমাবদ্ধ ইভেন্টগুলিতে অবিলম্বে প্রতিক্রিয়া জানাতে দেয়।
উভয় ডায়াগনস্টিক বিচ্ছিন্নতা (OB82, তারের বিরতি এবং হার্ডওয়্যার ত্রুটি জন্য) এবং প্রক্রিয়া বিচ্ছিন্নতা (OB40,সীমাবদ্ধতা লঙ্ঘনের জন্য) S7-300 অ্যাপ্লিকেশনে প্রোগ্রাম করা আবশ্যক যদি OB40 বা OB82 প্রোগ্রামে উপস্থিত না থাকে, যখন SM 331 থেকে একটি বিচ্ছিন্নতা ঘটে তখন সিপিইউ STOP এ রূপান্তরিত হবে, কারণ S7-300 সিস্টেমে অব্যবহৃত বিচ্ছিন্নতা মারাত্মক ত্রুটি হিসাবে চিকিত্সা করা হয়।
প্রশ্ন ৫ঃ SM 331 7KF02-0AB0 এবং সহজ SM 331 1KF00-0AB0 এর মধ্যে পার্থক্য কী এবং একজন প্রকৌশলী তাদের মধ্যে কীভাবে বেছে নেবেন?
দুটি মডিউল একই চ্যানেলের সংখ্যা (8) এবং একই শারীরিক ফর্ম ফ্যাক্টর (20-পোল, স্ট্যান্ডার্ড S7-300 র্যাক স্লট) ভাগ করে নেয়, তবে ক্ষমতা এবং ব্যয়ে উল্লেখযোগ্যভাবে আলাদা।
6ES7331-1KF00-0AB0 হল অ-বিচ্ছিন্ন, কম খরচে ৮-চ্যানেলের এনালগ ইনপুট মডিউল, এটি ফিল্ড সার্কিট এবং ব্যাকপ্লেনের মধ্যে অপটিক্যাল বিচ্ছিন্নতা প্রদান করে না।এর ব্যবহারকে এমন ইনস্টলেশনে সীমাবদ্ধ করা যেখানে সমস্ত ক্ষেত্রের যন্ত্রপাতি পিএলসির সাথে একটি সাধারণ স্থল রেফারেন্স ভাগ করে এবং যেখানে গ্রাউন্ড লুপ সমস্যা উদ্বেগজনক নয়.
এটি ভোল্টেজ এবং বর্তমান পরিমাপ সমর্থন করে তবে থার্মোকপল বা আরটিডি ইনপুটগুলি স্থানীয়ভাবে সমর্থন করে না।
6ES7331-7KF02-0AB0 (এই মডিউলটি) সম্পূর্ণ অপটিক্যাল বিচ্ছিন্নতা, নির্বাচনযোগ্য রেজোলিউশন (9/12/14-বিট) এবং ভোল্টেজ, বর্তমান, থার্মোকপল (E, J, K, L,হার্ডওয়্যার লিনিয়ারাইজেশনের সাথে এন), এবং RTD ইনপুট (Pt100, Ni100 রৈখিকীকরণের সাথে) । অতিরিক্ত ক্ষমতা উচ্চতর খরচ আসে 7KF02 স্বাভাবিক বাজারের অবস্থার মধ্যে 1KF00 এর মূল্যের প্রায় দ্বিগুণ।
নির্বাচন নীতি হলঃ 1KF00 খরচ সংবেদনশীল অ্যাপ্লিকেশনের জন্য ব্যবহার করুন যেখানে সমস্ত সংকেত ভোল্টেজ বা বর্তমান, ইনস্টলেশন পরিবেশ বৈদ্যুতিকভাবে পরিষ্কার,এবং গ্রাউন্ড লুপ বিচ্ছিন্নতা প্রয়োজন হয় না.
7KF02 ব্যবহার করুন যখন থার্মোকপল বা RTD ইনপুট উপস্থিত থাকে, যখন ইনস্টলেশনে পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, বড় মোটর বা অন্যান্য EMI উত্স অন্তর্ভুক্ত থাকে,যখন বিভিন্ন গ্রাউন্ডিং পয়েন্টের সাথে ক্ষেত্রের যন্ত্রপাতিগুলি প্ল্যান্ট জুড়ে বিতরণ করা হয়, অথবা যখন পরিমাপ অ্যাপ্লিকেশনে সর্বোচ্চ নির্ভুলতা প্রয়োজন হয় যা 14-বিট রেজোলিউশন প্রদান করে।
