পিএলসি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার
>
|
| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |

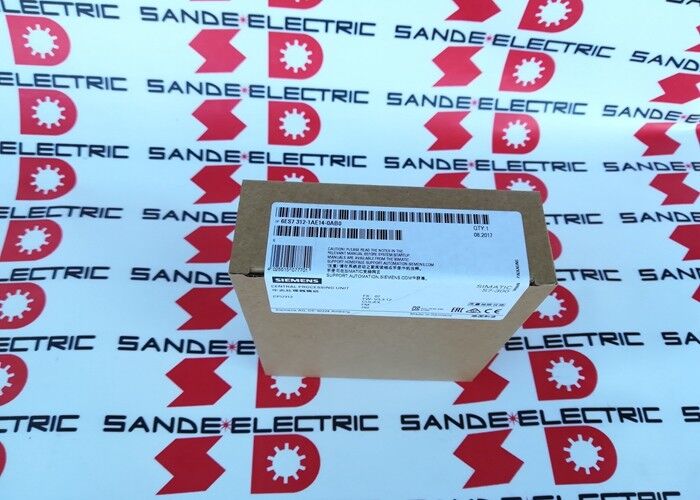

| মডেল নম্বার | 6ES7312-1AE14-0AB0 |
দ্যসিমেন্স 6ES7312-1AE14-0AB0হল সিপিইউ ৩১২ ∙ SIMATIC S7-300 পরিবারের এন্ট্রি-লেভেল স্ট্যান্ডার্ড (নন-কম্প্যাক্ট) সিপিইউ।
এর সবচেয়ে সংকীর্ণ, 40 মিমি এবং 270g এ, এটি সম্পূর্ণ S7-300 নির্দেশনা সেট, স্ট্যান্ডার্ড MPI যোগাযোগ ইন্টারফেস,এবং ক্ষুদ্র থেকে মাঝারি মেশিন নিয়ন্ত্রণ এবং প্রক্রিয়া স্বয়ংক্রিয়তা কাজ অপরিসীম সংখ্যাগরিষ্ঠ জন্য যথেষ্ট প্রক্রিয়াকরণ কর্মক্ষমতা.
সিপিইউ ৩১২ কোথায় ফিট হয় তা বোঝার জন্য S7-300 সিপিইউ রেঞ্জের কাঠামো বোঝার প্রয়োজন।
পরিবারটি কমপ্যাক্ট সিপিইউ থেকে (সিপিইউ 312 সি এর মতো, যা ডিজিটাল আই / ওকে সংহত করেছে) স্ট্যান্ডার্ড সিপিইউ পর্যন্ত বিস্তৃত (এই সিপিইউ 312 এর মতো, কোনও ইন্টিগ্রেটেড আই / ও নেই তবে সম্পূর্ণ মডুলার নমনীয়তা সহ),আরো শক্তিশালী CPU-র (CPU 314, 315, 317) বৃহত্তর মেমরি এবং ইন্টিগ্রেটেড PROFIBUS ডিপি ইন্টারফেস সঙ্গে।
The CPU 312 is the starting point of the standard CPU range — the choice when the task requires the modularity and engineering flexibility of the standard CPU architecture but does not require the larger memory, মাল্টি-র্যাক সক্ষমতা, অথবা উচ্চতর মডেলের সিপিইউর অতিরিক্ত ইন্টারফেস।
৩২ কেবি ওয়ার্ক মেমরি হল সিপিইউ ৩১২ এর প্রাথমিক সীমাবদ্ধতা, এবং এটি অ্যাপ্লিকেশনগুলি নির্ধারণ করে যার জন্য এটি উপযুক্ত।
৩২ কেবিতে, সিপিইউ ৩১২ ছোট থেকে মাঝারি স্টেপ ৭ প্রোগ্রামগুলিকে সামঞ্জস্য করতে পারে, যা কয়েকশ' পর্যন্ত প্রোগ্রাম ব্লক, স্ট্যান্ডার্ড পিএলসি কন্ট্রোল লজিক, বেসিক ডেটা হ্যান্ডলিং,এবং মাঝারি যোগাযোগের প্রয়োজনীয়তা.
এটি এমন প্রোগ্রামগুলির জন্য উপযুক্ত নয় যা বড় রেসিপি টেবিল, বিস্তৃত ইতিহাস বুফার বা জটিল গাণিতিক অ্যালগরিদমগুলি পরিচালনা করে যা বড় বস্তু কোড তৈরি করে।সিপিইউ ৩১৪ (৬৪ কেবি), সিপিইউ 315-2 ডিপি (256 কেবি), বা সিপিইউ 317-2 ডিপি (1 এমবি) উপযুক্ত পছন্দ।
| প্যারামিটার | মূল্য |
|---|---|
| কাজের স্মৃতি | ৩২ কেবি |
| ইন্টারফেস | 1 × এমপিআই |
| সমন্বিত সরবরাহ | 24VDC |
| বিট প্রসেসিং | 0.1 μs |
| ব্লক গণনা | 1,024 সর্বোচ্চ |
| কাউন্টার | 256 |
| প্রক্রিয়া চিত্র | ১২৮ বাইট I/O |
| এক্সপেনশন র্যাক | সর্বোচ্চ ১ |
| সংযোগ | মোট ৬ |
| মাত্রা (W × H × D) | ৪০×১২৫×১৩০ মিমি |
| ওজন | ২৭০ গ্রাম |
| অবস্থা | অবসন্ন রিপেয়ার |
CPU 312 এর বাইনারি নির্দেশাবলী প্রতি 0.1 μs হল প্রসেসরের মৌলিক এক্সিকিউশন গতি মেট্রিক।গণিত, এবং যোগাযোগের খরচ।
১,০০০ বাইনারি ইনস্ট্রাকশন সহ একটি প্রোগ্রামের কাঁচা ইনস্ট্রাকশন এক্সিকিউশন টাইম ০ হয়।1 এমএস ¢ কিন্তু মোট চক্র সময় দীর্ঘ কারণ S7-300 অপারেটিং সিস্টেম একটি প্রক্রিয়া ইমেজ আপডেট যোগ করে (সমস্ত ইনপুট পড়া, সমস্ত আউটপুট লিখুন), যোগাযোগ প্রক্রিয়াকরণ, এবং প্রতিটি চক্রের জন্য স্ব-পরীক্ষা ওভারহেড।
একটি সিপিইউ ৩১২ এর জন্য, যা স্ট্যান্ডার্ড S7-300 ডিজিটাল এবং অ্যানালগ মডিউল সহ একটি একক র্যাক স্টেশনে মাঝারি আকারের প্রোগ্রাম চালায়, প্রোগ্রামের আকারের উপর নির্ভর করে সাধারণ চক্রের সময় 5 ′′ 15ms এর মধ্যে পড়ে।সক্রিয় মডিউল সংখ্যা, এবং এমপিআই ইন্টারফেসে যোগাযোগের ট্র্যাফিক। মেশিন নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য সিপিইউ 312 লক্ষ্যগুলি কনভেয়র সিকোয়েন্সিং, মেশিন ইন্টারলকিং,সহজ ব্যাচ প্রসেস ∙ ৫-১৫ এমএস চক্রের সময় সম্পূর্ণরূপে পর্যাপ্ত.
প্রক্রিয়া তাপমাত্রা লুপ, চাপ নিয়ন্ত্রণ এবং অন্যান্য ধীর গতির প্রক্রিয়া ভেরিয়েবলগুলি সেকেন্ড থেকে মিনিট পর্যন্ত সময় স্কেলে পরিবর্তিত হয়,পিএলসি স্ক্যান চক্রের সময়কে লুপ পারফরম্যান্সের সাথে অপ্রাসঙ্গিক করে তোলে (যা ট্রান্সমিটার রেসপন্স টাইম এবং ভালভ ডায়নামিক দ্বারা প্রভাবিত হয়).
শুধুমাত্র দ্রুত যান্ত্রিক প্রক্রিয়া (উচ্চ গতির বাছাই, প্রেস নিয়ন্ত্রণ, দ্রুত পিক-অ্যান্ড-প্লেস অপারেশন) পিএলসি চক্রের সময় 5ms এর নিচে প্রয়োজন,এবং এই অ্যাপ্লিকেশনগুলি উচ্চ-কার্যকারিতা CPU গুলি দ্বারা পরিবেশন করা হয় যা উল্লেখযোগ্যভাবে বৃহত্তর মেমরি এবং ডেডিকেটেড ইন্টারপুট প্রসেসিং ক্ষমতা সহ, সিপিইউ ৩১২ নয়।
The CPU 312 requires a Micro Memory Card (MMC) for programme storage — the flash-based card that serves simultaneously as load memory (storing the complete programme that is downloaded from STEP 7) and as the persistent storage mechanism that eliminates the need for a backup battery. যখনই সিপিইউ ৩১২ চালু হয়, এটি এমএমসি থেকে প্রোগ্রামটি কাজের র্যামে পড়ে এবং কার্যকর করা শুরু করে। এমএমসিতে প্রোগ্রামটি অস্থির নয় ∙ এটি শক্তি চক্রের মাধ্যমে অনির্দিষ্টকালের জন্য স্থায়ী হয়,সিমেন্সের সাথে এমএমসির ন্যূনতম ১০ বছরের ডেটা সংরক্ষণের নির্দিষ্টকরণ.
এই ব্যাটারি-মুক্ত অপারেশনটি পুরানো সিপিইউ প্রজন্মের তুলনায় একটি প্রকৃত রক্ষণাবেক্ষণ সুবিধা যা বিদ্যুৎ ব্যর্থতার মাধ্যমে প্রোগ্রাম সংরক্ষণের জন্য নিয়মিত ব্যাটারি প্রতিস্থাপনের প্রয়োজন। A discharged or failed backup battery in an older S7-300 or S5 CPU resulted in complete programme loss at the next power interruption — a service event that could require hours of programme reload and system restart in a production environment.
এমএমসি আর্কিটেকচার এই ব্যর্থতা মোড সম্পূর্ণরূপে নির্মূল করে। এমএমসি ব্যাকআপ হয় ¢ চলমান সিপিইউ থেকে এমএমসি অপসারণ কার্ডে প্রোগ্রামটি অক্ষত রাখে,যা ব্যাকআপের জন্য একটি প্রোগ্রামিং টার্মিনালে বা প্রাক-লোডের জন্য একটি প্রতিস্থাপন সিপিইউতে বহন করা যায়.
সিপিইউ ৩১২ এর সামনের অংশের ৬ অক্ষরের সার্ভিস সকেট স্ট্যান্ডার্ড এস৭-৩০০ এমএমসি (সিম্যাটিক মাইক্রো মেমোরি কার্ড, ৬ইএস৭৯৫৩-৮এলএক্সএক্স-০এএএ০ পরিবার) ৬৪ কেবি থেকে ৮ এমবি পর্যন্ত ধারণক্ষমতা গ্রহণ করে।
সিপিইউ ৩১২ একটি একক এমপিআই ইন্টারফেস প্রদান করে ∙ কোনও প্রোফিবাস ডিপি, কোনও প্রোফিনেট, কোনও ইন্টিগ্রেটেড ইথারনেট নেই।
এই ইন্টারফেস সীমাবদ্ধতা হল সবচেয়ে গুরুত্বপূর্ণ নির্বাচন মানদণ্ডঃ যদি অ্যাপ্লিকেশনটি CPU কে PROFIBUS DP মাস্টার হিসাবে কাজ করার প্রয়োজন হয় (দূরবর্তী I / O স্টেশন, ড্রাইভ,অথবা PROFIBUS নেটওয়ার্কের যন্ত্রপাতি), সিপিইউ 312 সঠিক পছন্দ নয়। একটি ইন্টিগ্রেটেড PROFIBUS DP ইন্টারফেস (সিপিইউ 315-2 ডিপি, সিপিইউ 317-2 ডিপি) বা একটি CP 342-5 যোগাযোগ প্রসেসর যোগ করার প্রয়োজন হবে।
এমপিআই ইন্টারফেস যা প্রদান করে তা হলঃ
টার্মিনাল অ্যাক্সেস প্রোগ্রামিং:একটি STEP 7 ওয়ার্কস্টেশন একটি পিসি অ্যাডাপ্টারের মাধ্যমে সিপিইউতে সংযুক্ত হয় (6ES7972-0CB20-0XA0 বা ইউএসবি সমতুল্য) প্রোগ্রাম ডাউনলোড, অনলাইন পর্যবেক্ষণ এবং নির্ণয়ের জন্য MPI পোর্টের মাধ্যমে।
এইচএমআই সংযোগঃসিমেন্স ওপি এবং টিপি অপারেটর প্যানেলগুলি এমপিআই এর মাধ্যমে সংযোগ স্থাপন করে প্রক্রিয়া ডেটা প্রদর্শন করে এবং অপারেটর ইনপুট গ্রহণ করে। একক প্যানেলের এমইএসের জন্য, এমপিআই সংযোগটি সাশ্রয়ী মূল্যের এবং সহজ।
পিএলসি-টু-পিএলসি যোগাযোগঃএকাধিক S7-300 CPU একটি MPI নেটওয়ার্ক শেয়ার করতে পারে এবং S7 বেসিক যোগাযোগ (গ্লোবাল ডেটার জন্য SFC 65/66) বা S7 যোগাযোগ (SFB 8/9 BSEND/BRCV বা SFB 12/13 BSEND/BRCV) এর মাধ্যমে ডেটা বিনিময় করতে পারে,PROFIBUS ছাড়া সহজ মাল্টি-কন্ট্রোলার সমন্বয় সক্ষম.
গ্লোবাল ডেটাঃUp to 4 global data circles can be defined for cyclic data exchange between S7 controllers on the same MPI network — a simple mechanism for sharing status variables between PLCs without explicit communication programming.
সিপিইউ ৩১২ এর ৬টি সংযোগের সীমা (পিজি, ওপি এবং এস৭ সংযোগের মোট) একই সাথে সক্রিয় এমপিআই নেটওয়ার্ক অংশগ্রহণকারীদের সংখ্যাকে সীমাবদ্ধ করে।
একটি প্রোগ্রামিং টার্মিনাল, একটি এইচএমআই প্যানেল, এবং একটি এস৭ যোগাযোগ লিঙ্ক সহ একটি স্টেশনে, সংযোগের সীমা ইতিমধ্যে প্রায় পৌঁছে গেছে।
সিপিইউ ৩১২ সম্পূর্ণ স্টেপ ৭ ব্লক-ভিত্তিক প্রোগ্রাম কাঠামোকে তার ১,০২৪ ব্লক মোট সীমাতে সমর্থন করে।
ব্লকের ধরন হল:
ওবি (সংগঠনিক ব্লক):অপারেটিং সিস্টেম এবং ব্যবহারকারী প্রোগ্রামের মধ্যে ইন্টারফেস। OB1 হল প্রধান চক্রীয় প্রোগ্রাম। OB35 হল চক্রীয় বিচ্ছিন্নতা (100ms ডিফল্ট) । OB40 হল মডিউল থেকে হার্ডওয়্যার বিচ্ছিন্নতা।OB82 একটি ডায়াগনস্টিক বিরতি.
OB100 হল স্টার্টআপ OB। OBs হল সংজ্ঞায়িত এন্ট্রি পয়েন্ট যার মাধ্যমে S7-300 অপারেটিং সিস্টেম ইভেন্টের প্রতিক্রিয়ায় ব্যবহারকারী কোড কল করে।
এফবি (ফাংশন ব্লক) এবং এফসি (ফাংশন):ব্যবহারকারী-নির্মিত পুনরায় ব্যবহারযোগ্য প্রোগ্রাম মডিউল। এফবিগুলির সাথে সম্পর্কিত ইনস্ট্যান্স ডেটা ব্লক রয়েছে যা এফবির স্ট্যাটিক ভেরিয়েবলগুলি সঞ্চয় করে; এফসিগুলি রাষ্ট্রহীন ফাংশন।
উভয়ই একটি কাঠামোগত প্রোগ্রামের শ্রেণিবিন্যাস তৈরি করতে OBs বা অন্যান্য FBs / FCs থেকে কল করা যেতে পারে।
ডিবি (ডেটা ব্লক):ডাটা স্টোরেজ এলাকা ️ প্ল্যান্ট-ব্যাপী ভেরিয়েবলগুলির জন্য ভাগ করা ডেটা ব্লক, FBs এর জন্য ইনস্ট্যান্স ডেটা ব্লক এবং সংরক্ষণযোগ্য ডেটা স্টোরেজ।
৩২ কেবি ওয়ার্ক মেমরিতে, সমস্ত ওবি + এফবি + এফসি + ডিবি মিলিয়ে ৩২ কেবি এর মধ্যে ফিট করতে হবে।
অভিজ্ঞ S7-300 প্রকৌশলীরা মেমরি বাজেট ব্যবস্থাপনার সাথে পরিচিত। STEP 7 অনলাইন মেনুতে রিয়েল টাইমে কাজের মেমরি ব্যবহারের ব্যবস্থা রয়েছে।প্রজেক্টের শুরুতেই প্রোগ্রামের আকারের লক্ষ্য নির্ধারণ করা উচিত যাতে প্রজেক্টের শেষ পর্যায়ে ৩২ কেবি সীমাবদ্ধতা না পাওয়া যায়।.
প্রশ্ন 1: সিপিইউ 312 এর কোনও প্রোফিবাস ডিপি ইন্টারফেস নেই। অ্যাপ্লিকেশনটি যদি এটির প্রয়োজন হয় তবে এটি কীভাবে প্রোফিবাস ফিল্ড ডিভাইসগুলির সাথে যোগাযোগ করতে পারে?
একটি CPU 312 সিস্টেমে PROFIBUS DP মাস্টার ক্ষমতা যোগ করার জন্য স্ট্যান্ডার্ড পদ্ধতি হল একটি CP 342-5 যোগাযোগ প্রসেসর মডিউল (6GK7342-5DA02-0XE0) S7-300 র্যাকে ইনস্টল করা।
সিপি ৩৪২-৫ একটি সম্পূর্ণ প্রোফিবাস ডিপি মাস্টার ইন্টারফেস সরবরাহ করে এবং সিপিইউ ৩১২ এর এমপিআই পোর্টের স্বাধীনভাবে কাজ করে। সিপিইউ ৩১২ এর প্রোগ্রামের দৃষ্টিকোণ থেকে,সিপি ৩৪২-৫ এস৭-৩০০ ব্যাকপ্লেনের মাধ্যমে সিপিইউর সাথে তথ্য বিনিময় করে।, এবং প্রোগ্রামার সিপি ৩৪২-৫ ফাংশন লাইব্রেরি থেকে ফাংশন কল (FC1 DP_SEND এবং FC2 DP_RECV) ব্যবহার করে সিপি ৩১২ এর ডেটা ব্লক এবং সিপি ৩৪২-৫ এর প্রোফিবাস I/O ইমেজ এর মধ্যে ডেটা স্থানান্তর করে।
এই পদ্ধতি CPU 312 এর মূল্যবান 8 টি মডিউল স্লট ব্যবহার করে, and the additional cost of the CP 342-5 (which exceeds the CPU 312 itself in list price) often makes it more economical to upgrade to a CPU 315-2 DP (which has PROFIBUS DP integrated) rather than adding the CP to a CPU 312 systemসিপি ৩৪২-৫ পদ্ধতি বিদ্যমান সিপিইউ ৩১২ ইনস্টলেশনের জন্য উপযুক্ত যেখানে প্রোফিবাস ক্ষমতা যোগ করা প্রয়োজন কিন্তু সম্পূর্ণ সিপিইউ প্রতিস্থাপন ন্যায়সঙ্গত নয়।
প্রশ্ন ২ঃ সিপিইউ ৩১২ একক স্টেশনে সর্বোচ্চ কতটি এনালগ এবং ডিজিটাল I/O পয়েন্ট প্রক্রিয়া করতে পারে এবং এটি কি ওয়ার্ক মেমরি বা হার্ডওয়্যারের দ্বারা সীমাবদ্ধ?
হার্ডওয়্যার সীমাবদ্ধতা সিপিইউ 312 এর মেমরি সীমাবদ্ধতার চেয়ে বেশি সীমাবদ্ধ।
প্রসেস ইমেজ আকার ইনপুট জন্য 128 বাইট এবং আউটপুট জন্য 128 বাইট সর্বোচ্চ ঠিকানাযোগ্য I / O নির্ধারণ করেঃ 128 বাইট × 8 বিট = 1,024 ডিজিটাল ইনপুট (I 0.0 থেকে I 127.7) এবং 1,024 ডিজিটাল আউটপুট (Q 0).0 থেকে Q 127.7) অথবা একই বাইট পরিসরে এনালগ এবং ডিজিটাল অ্যাড্রেসিংয়ের সমতুল্য মিশ্রণ।
হার্ডওয়্যার সীমাবদ্ধতা হল মডিউল স্লট সংখ্যাঃ কেন্দ্রীয় র্যাক 8 স্লট + একক অনুমোদিত সম্প্রসারণ র্যাক 8 স্লট = 16 মোট মডিউল অবস্থান। 16 চ্যানেল ডিজিটাল মডিউল প্রতিটি 2 বাইট সঙ্গে,১৬টি মডিউল ৩২ বাইট ডিজিটাল আই/ও প্রদান করে.
৮-চ্যানেলের অ্যানালগ মডিউলগুলির সাথে প্রতিটি 16 বাইট (8 চ্যানেল × 2 বাইট প্রতি অ্যানালগ শব্দ), 16 টি অ্যানালগ মডিউল 256 বাইট ব্যবহার করবে যা প্রক্রিয়া চিত্রের সীমা অতিক্রম করবে।একটি 16 স্লট স্টেশনে ডিজিটাল এবং অ্যানালগ মডিউলগুলির মিশ্র ইনস্টলেশন 128 বাইটের প্রক্রিয়া চিত্রের সীমাবদ্ধতার মধ্যে ফিট করতে কোনও অসুবিধা নেই.
৩২ কেবি ওয়ার্ক মেমরি প্রোগ্রাম জটিলতা সীমাবদ্ধ করে কিন্তু খুব কমই সিপিইউ ৩১২ লক্ষ্যবস্তু ইনস্টলেশনের স্কেলের জন্য I/O অ্যাড্রেসিং করে।
প্রশ্ন ৩ঃ যখন সিপিইউ ৩১২ শক্তি হারাবে তখন ডেটা ব্লক রিটেনটিভ ডেটার কী হবে এবং ডেটা রিটেনশনে মাইক্রো মেমোরি কার্ডের ভূমিকা কী?
সিপিইউ ৩১২ এর মেমরি আর্কিটেকচারে, ওয়ার্ক র্যাম (৩২ কেবি) হল সক্রিয় এক্সিকিউশন মেমরি। এটি চলমান প্রোগ্রাম এবং সমস্ত বর্তমান পরিবর্তনশীল মান ধারণ করে। ওয়ার্ক র্যাম অস্থিরঃএটি পাওয়ার বন্ধ করা হয় যখন তার বিষয়বস্তু হারায়.
মাইক্রো মেমোরি কার্ড একটি অ-অস্থায়ী ফ্ল্যাশ মেমরি এবং শুধুমাত্র প্রোগ্রামের লোড মেমরি কপি ধারণ করে।ডেটা ব্লকের বিষয়বস্তু ∙ এমনকি যদি স্টেপ ৭ এর ডেটা ব্লকের বৈশিষ্ট্যগুলিতে সংরক্ষণযোগ্য হিসাবে চিহ্নিত করা হয় ∙ অপারেশনের সময় স্বয়ংক্রিয়ভাবে এমএমসিতে সংরক্ষণ করা হয় না.
সিপিইউ ৩১২-এ সংরক্ষণযোগ্য ডেটা সিপিইউতে ক্যাপাসিটার-সমর্থিত সার্কিট দ্বারা সংক্ষিপ্ত পাওয়ার বিচ্ছিন্নতার মাধ্যমে সংরক্ষণ করা হয় (সেই অভ্যন্তরীণ ক্যাপাসিটার যা পাওয়ার হ্রাসের সময় সিপিইউ ঘড়ি বজায় রাখে),কিন্তু এই ক্যাপাসিটার শুধুমাত্র সীমিত সময়ের জন্য তথ্য রাখে (সাধারণত ঘন্টা ঘরের তাপমাত্রায়).
যদি সিপিইউটি যথেষ্ট দীর্ঘ সময় ধরে সঞ্চালিত হয় যাতে ক্যাপাসিটারটি স্রাব করতে পারে, তবে সংরক্ষণযোগ্য ডেটা হারিয়ে যায়। অ্যাপ্লিকেশনগুলির জন্য যেখানে ডেটা দীর্ঘকালীন বিদ্যুৎ বিভ্রাট থেকে বেঁচে থাকতে হবে √ উৎপাদন কাউন্টার, ব্যাচ আইডি নম্বর,সঞ্চয়কৃত মোট ∙ প্রোগ্রামকে এই মানগুলিকে নিয়মিতভাবে একটি নন-রেটেনটিভ ডেটা ব্লকে লিখতে হবে এবং SFC 84 (WRIT_DBL) ব্যবহার করে পুরো ডেটা ব্লকটি MMC এ কপি করতে হবে।, মেমরি লোড করার জন্য ডেটা ব্লক লিখুন).
স্টার্টআপে, OB100 এসএফসি 82 (CREA_DBL বা অনুরূপ) ব্যবহার করে MMC থেকে ডেটা ব্লকটি পড়ে।এই স্পষ্ট এমএমসি লিখুন / পড়ুন পদ্ধতি সামান্য দীর্ঘ স্টার্টআপ / শাটডাউন রুটিন খরচ সত্য অ অস্থির স্টোরেজ প্রদান করে.
প্রশ্ন ৪ঃ সিপিইউ ৩১২ টিআইএ পোর্টাল দিয়ে প্রোগ্রাম করা যায়, নাকি STEP 7 V5.x প্রয়োজন?
প্রধানত STEP 7 V5.5 SP1 বা তারপরে (ক্লাসিক STEP 7, টিআইএ পোর্টাল নয়) হল সিপিইউ 312 এর জন্য নেটিভ প্রোগ্রামিং পরিবেশ।
TIA Portal does not include native support for the S7-300 CPU 312 in its standard product configuration — TIA Portal's S7-300 support covers specific CPU models that Siemens has explicitly included in the TIA Portal S7-300 library, এবং পুরোনো CPU 312 (বিশেষ করে 1AE14 হার্ডওয়্যার সংস্করণ) সম্পূর্ণরূপে সমর্থিত নাও হতে পারে।
কিছু প্রকৌশলী সিমেন্স ইন্ডাস্ট্রি অনলাইন সাপোর্ট থেকে উপলব্ধ এইচএসপি (হার্ডওয়্যার সাপোর্ট প্যাকেজ) ফাইলগুলির মাধ্যমে S7-300 পুরানো ডিভাইস সমর্থন সহ টিআইএ পোর্টাল ব্যবহার করেছেন,কিন্তু এই পদ্ধতির একটি উৎপাদন প্রকল্পের জন্য এটি প্রতিশ্রুতি আগে নির্দিষ্ট TIA পোর্টাল সংস্করণ এবং CPU 312 ফার্মওয়্যার সংস্করণ বিরুদ্ধে যাচাই করা উচিত.
নতুন প্রকল্পের জন্য যেখানে টিআইএ পোর্টালটি প্রয়োজনীয় প্রকৌশল পরিবেশ,সিমেন্স TIA পোর্টালে স্পষ্টভাবে সমর্থিত পরিসীমা থেকে একটি S7-300 CPU নির্বাচন করার পরামর্শ দেয় (যেমন CPU 315-2 PN/DP বা CPU 317-2 DP পরবর্তী ফার্মওয়্যার সংস্করণে) অথবা S7-1500 প্ল্যাটফর্মে মাইগ্রেশন, যা টিআইএ পোর্টালের প্রধান লক্ষ্য।
প্রশ্ন ৫ঃ সিপিইউ ৩১২ থেকে বর্তমান সিমেন্স প্ল্যাটফর্মে মাইগ্রেশনের প্রস্তাবিত পথটি কী এবং মাইগ্রেশনটি কতটা জটিল?
সিমেন্সের S7-300 থেকে SIMATIC S7-1500 প্ল্যাটফর্মে মাইগ্রেশন করার জন্য অফিসিয়াল সুপারিশ। সিপিইউ 312 এর সাধারণ অ্যাপ্লিকেশন প্রোফাইলের জন্য ¢ ছোট স্বতন্ত্র মেশিন, সহজ প্রক্রিয়া নিয়ন্ত্রণ,একক-র্যাক ইনস্টলেশন S7-1500 CPU 1511-1 PN হল আনুমানিক কার্যকরী প্রতিস্থাপন: এটি উল্লেখযোগ্যভাবে আরও বেশি ওয়ার্ক মেমরি (150 কেবি), ইন্টিগ্রেটেড প্রোফিনেট আইও, দ্রুত প্রসেসিং (48 এনএস বাইনারি) এবং টিআইএ পোর্টাল ইঞ্জিনিয়ারিং সরবরাহ করে।
অভিবাসন প্রচেষ্টা তুচ্ছ নয়:স্টেপ ৭ প্রোগ্রামটি পুনর্গঠন করা হবে এবং টিআইএ পোর্টালের জন্য পুনর্লিখন করা হবে (কোনও স্বয়ংক্রিয় কোড রূপান্তর বিদ্যমান নেই)(যদিও নির্দেশাবলী সেটটি মূলত ভাষা স্তরে সামঞ্জস্যপূর্ণ) ।
হার্ডওয়্যার I/O পুনরায় ডিজাইন করা আবশ্যক (S7-300 মডিউলগুলি S7-1500 এর সাথে সামঞ্জস্যপূর্ণ নয়), এবং MPI-সংযুক্ত যেকোনো HMI প্রতিস্থাপন বা PROFINET বা ইথারনেট সংযোগে আপডেট করা আবশ্যক।
যেসব সাইট সম্পূর্ণ মাইগ্রেশনের ইঞ্জিনিয়ারিং বিনিয়োগের সামর্থ্য রাখে না তাদের জন্য, STEP 7 V5 এ বিদ্যমান CPU 312 বজায় রাখা।এক্স রিপ্লেস পার্টস সহ একটি কার্যকর দীর্ঘমেয়াদী কৌশল। সিমেন্স অবসানের পরে 10 বছরের জন্য রিপ্লেস পার্টস উপলব্ধ করার প্রতিশ্রুতি দেয় (প্রায় 2033 পর্যন্ত) ।, এবং S7-300 সিস্টেমগুলির ইনস্টল করা বেসটি এই সময়সীমার বাইরেও হার্ডওয়্যার এবং সহায়তা দক্ষতার জন্য একটি গৌণ বাজার বজায় রাখতে যথেষ্ট বড়।
