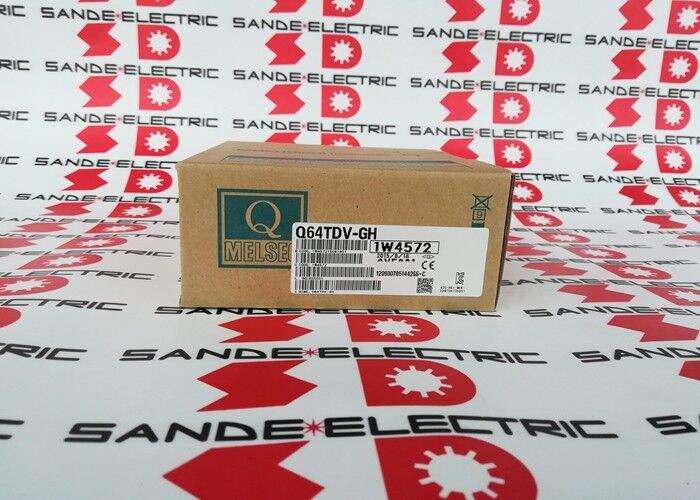

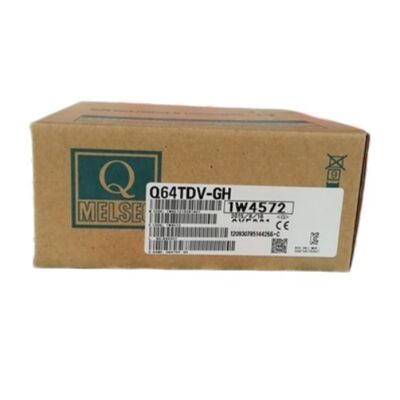

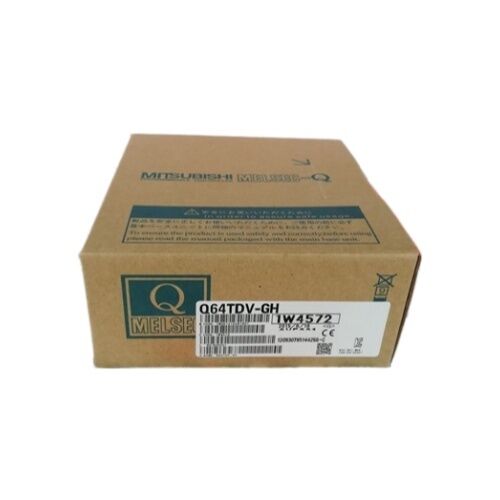

নতুন MITSUBISHI PLC মডিউল Q64TDV-GH ইন বক্স Q64TDVGH

মিতসুবিশি Q64TDV-GH | MELSEC-Q চ্যানেল-বিচ্ছিন্ন থার্মোকল / মাইক্রো ভোল্টেজ ইনপুট মডিউল — 4-চ্যানেল / BRSKTEJN প্রকারগুলি / ±100mV / 40ms/ch / ওয়্যার ব্রেক / CE

এক মডিউলে দুটি পরিমাপ মোড

Q64TDV-GH একই 4-চ্যানেল স্লট থেকে দুটি স্বতন্ত্র পরিমাপের প্রয়োজন পূরণ করে।

থার্মোকল তাপমাত্রা ইনপুট:আটটি স্ট্যান্ডার্ড থার্মোকলের যেকোনো একটির সাথে সরাসরি সংযোগ করে — B, R, S, K, T, E, J, বা N। মডিউলটি অভ্যন্তরীণভাবে কোল্ড জংশন ক্ষতিপূরণ পরিচালনা করে, তাই কোন বাহ্যিক কোল্ড জংশন সার্কিটের প্রয়োজন হয় না। পরিমাপ করা তাপমাত্রা একটি 16-বিট স্বাক্ষরিত বাইনারি মান স্কেল করা হয় ×10 (তাই ডিজিটাল শব্দে 25.4°C = 254)। ব্যবহারযোগ্য তাপমাত্রা পরিসীমা থার্মোকল প্রকারের উপর নির্ভর করে: B প্রকার সর্বোচ্চ তাপমাত্রা কভার করে; T এবং K প্রকারগুলি সবচেয়ে সাধারণ শিল্প রেঞ্জগুলিকে কভার করে।

মাইক্রো ভোল্টেজ ইনপুট:2MΩ বা উচ্চতর ইনপুট প্রতিবন্ধকতা সহ −100 থেকে +100mV পরিসরে সংকেত পরিমাপ করে। এটি মডিউলটিকে থার্মোকলের বাইরে সংকেত প্রকারের জন্য উন্মুক্ত করে — লোড সেল, স্ট্রেন গেজ, নিম্ন-আউটপুট চাপ ট্রান্সডুসার এবং অন্যান্য ব্রিজ বা নির্ভুল লো-ভোল্টেজ সেন্সর যা স্ট্যান্ডার্ড ±10V বা 4–20mA অ্যানালগ ইনপুট মডিউলের সীমার নীচে হবে।

রূপান্তরের ফলাফল হল −25000 থেকে +25000 পর্যন্ত একটি 16-বিট স্বাক্ষরিত বাইনারি মান, সূক্ষ্ম রেজোলিউশন সহ সম্পূর্ণ ±100mV পরিসরে বিস্তৃত।

উভয় মোড 4টি চ্যানেল জুড়ে সমান্তরালভাবে কাজ করে — চ্যানেল 1 একটি কে থার্মোকল পরিমাপ করতে পারে যখন চ্যানেল 2 একটি স্লটে একটি মডিউল থেকে একটি লোড সেল মাইক্রো ভোল্টেজ সংকেত পাঠ করে।

কী স্পেসিফিকেশন

চ্যানেল-টু-চ্যানেল বিচ্ছিন্নতা — কেন এটা গুরুত্বপূর্ণ

অনেক অ্যানালগ ইনপুট মডিউল সমস্ত চ্যানেল জুড়ে একটি সাধারণ সিগন্যাল গ্রাউন্ড ভাগ করে — ক্রস-চ্যানেল হস্তক্ষেপ এবং গ্রাউন্ড লুপ কারেন্ট রিডিংগুলিকে নষ্ট করতে পারে যখন ফিল্ড সেন্সরগুলি বিভিন্ন সম্ভাবনার উপর ভিত্তি করে থাকে। Q64TDV-GH প্রতিটি চ্যানেলকে অন্য চ্যানেল থেকে গ্যালভানিক্যালি আলাদা করে।

শিল্প তাপমাত্রা পরিমাপ ইনস্টলেশনে, বিভিন্ন থার্মোকলগুলি প্রায়শই বিভিন্ন ধাতব কাঠামোর সাথে শারীরিকভাবে সংযুক্ত থাকে - চুল্লি অঞ্চল, চুল্লির জাহাজ, মোটর হাউজিং - যার প্রত্যেকটি ভিন্ন আর্থ সম্ভাব্যতায় থাকতে পারে। চ্যানেল বিচ্ছিন্নতা ছাড়া, এই কাঠামোর মধ্যে সম্ভাব্য পার্থক্য সিগন্যালে সাধারণ-মোড হস্তক্ষেপ হিসাবে প্রদর্শিত হয়। চ্যানেল-টু-চ্যানেল বিচ্ছিন্নতার সাথে, প্রতিটি চ্যানেলের পরিমাপ বৈদ্যুতিকভাবে স্বাধীন, তাই থার্মোকল সংযুক্তি পয়েন্টগুলির মধ্যে সম্ভাব্য পার্থক্য সন্নিহিত চ্যানেল রিডিংগুলিকে দূষিত করে না।

একই নীতি মাল্টি-পয়েন্ট লোড পর্যবেক্ষণে স্ট্রেন গেজ থেকে মাইক্রো ভোল্টেজ পরিমাপের ক্ষেত্রে প্রযোজ্য — প্রতিটি ব্রিজ সার্কিট মেশিনের কাঠামোতে একটি ভিন্ন গ্রাউন্ড পয়েন্ট উল্লেখ করতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

চুল্লি অঞ্চল তাপমাত্রা নিয়ন্ত্রণ:Q64TDV-GH মনিটরিং আলাদা হিটিং জোনের সাথে সংযুক্ত চারটি কে-টাইপ থার্মোকল। চ্যানেল বিচ্ছিন্নতা ক্রস-জোন গ্রাউন্ড লুপগুলিকে তাপমাত্রা পরিমাপের ত্রুটি হিসাবে উপস্থিত হতে বাধা দেয়। কোনো সেন্সর সংযোগ প্রক্রিয়ার মাঝামাঝি ব্যর্থ হলে তারের বিরতি সনাক্তকরণ সতর্কতা।

মাল্টি-পয়েন্ট স্ট্রেন/লোড পর্যবেক্ষণ:মাইক্রো ভোল্টেজ সংকেত (±100mV পরিসর) হিসাবে পরিমাপ করা চারটি প্রেস টুলিং স্টেশনে কোষ লোড করুন। চ্যানেল বিচ্ছিন্নতা পরিমাপ সার্কিটে যান্ত্রিক ক্রসস্টালকে পৃথক লোড রিডিংকে দূষিত করা থেকে বাধা দেয়।

মিশ্র থার্মোকল এবং মাইক্রো ভোল্টেজ:থার্মোকল ইনপুট পড়ার দুটি চ্যানেল (প্রক্রিয়া তাপমাত্রা); কম আউটপুট চাপ ট্রান্সডুসার পড়ার দুটি চ্যানেল (±50mV আউটপুট)। একটি মডিউল অতিরিক্ত হার্ডওয়্যার ছাড়াই একই সাথে উভয় ধরনের সেন্সর পরিচালনা করে।

FAQ

প্রশ্ন 1: Q64TDV-GH এবং Q64TD-এর মধ্যে পার্থক্য কী?

উভয়ই একই থার্মোকল টাইপ কভারেজ সহ 4-চ্যানেল চ্যানেল-বিচ্ছিন্ন MELSEC-Q থার্মোকল ইনপুট মডিউল। Q64TDV-GH মাইক্রো ভোল্টেজ ইনপুট ক্ষমতা (প্রতি চ্যানেল ±100mV) যোগ করে যা Q64TD এর নেই। GH −25000 থেকে +25000 পরিসরে 16-বিট স্বাক্ষরিত বাইনারি আউটপুট সহ উচ্চ নির্ভুলতা মাইক্রো ভোল্টেজ পরিমাপকেও সমর্থন করে। Q64TDV-GH চয়ন করুন যখন মাইক্রো ভোল্টেজ সংকেত (লোড সেল, স্ট্রেন গেজ) থার্মোকলের পাশাপাশি পরিমাপ করা আবশ্যক, বা যখন মাইক্রো ভোল্টেজ ইনপুট একমাত্র প্রয়োজন।

প্রশ্ন 2: Q64TDV-GH-এ কোল্ড জংশন ক্ষতিপূরণ কীভাবে পরিচালনা করা হয়?

মডিউলটিতে একটি অভ্যন্তরীণ কোল্ড জংশন ক্ষতিপূরণ চ্যানেল রয়েছে যা মডিউলের থার্মোকল সংযোগ টার্মিনালগুলিতে ক্রমাগত তাপমাত্রা পর্যবেক্ষণ করে। সমস্ত থার্মোকল পরিমাপ গণনা স্বয়ংক্রিয়ভাবে সঠিক পরিমাপ তাপমাত্রা মান উত্পাদন করতে এই ক্ষতিপূরণ প্রয়োগ করে। স্ট্যান্ডার্ড থার্মোকল ওয়্যারিং সহ মডিউল ব্যবহার করার সময় কোনও বাহ্যিক কোল্ড জংশন রেফারেন্স বা ক্ষতিপূরণ সার্কিটের প্রয়োজন হয় না। কোল্ড জংশন ক্ষতিপূরণ শুধুমাত্র থার্মোকল ইনপুট মোডে থাকা চ্যানেলগুলির জন্য প্রযোজ্য, মাইক্রো ভোল্টেজ ইনপুট মোডে চ্যানেলগুলির জন্য নয়৷

প্রশ্ন 3: পৃথক চ্যানেলগুলি কি স্বাধীনভাবে থার্মোকল এবং মাইক্রো ভোল্টেজ ইনপুট মোডগুলির মধ্যে স্যুইচ করতে পারে?

হ্যাঁ। GX বিকাশকারী বা GX Works2-এ বুদ্ধিমান ফাংশন মডিউল সুইচ সেটিংস ব্যবহার করে প্রতিটি চ্যানেল থার্মোকল বা মাইক্রো ভোল্টেজ ইনপুটের জন্য স্বাধীনভাবে কনফিগার করা হয়েছে। সুইচ সেটিংস প্রতি চ্যানেলে ইনপুট প্রকার নির্ধারণ করে। মাইক্রো ভোল্টেজ ইনপুটের জন্য কনফিগার করা একটি চ্যানেল কোল্ড জংশন ক্ষতিপূরণ বা থার্মোকল লিনিয়ারাইজেশন করবে না - এটি কাঁচা ±100mV সংকেতকে ±25000 ডিজিটাল মান হিসাবে রিপোর্ট করে।

Q4: একটি ইনপুট ভোল্টেজ ±100mV অতিক্রম করলে Q64TDV-GH-এর আউটপুট মানের কী হবে?

মডিউলের নির্দিষ্ট ইনপুট পরিসর হল ±100mV, যার পরম সর্বোচ্চ সুরক্ষা ±5V। ±5V-এর মধ্যে সংকেতগুলি মডিউলটির ক্ষতি করবে না, তবে ±100mV-এর উপরে পরিমাপগুলি ডিজিটাল আউটপুট পরিসরের (±25000) উপরের বা নিম্ন সীমাতে রিপোর্ট করা হবে। ±5V-এর বেশি যেকোনো সংকেত ইনপুট সার্কিটের হার্ডওয়্যারের ক্ষতির ঝুঁকি রাখে। উপযুক্ত সিগন্যাল কন্ডিশনিং বা সুরক্ষা ব্যবহার করুন যদি ত্রুটির পরিস্থিতিতে ক্ষেত্রের সংকেত ±100mV অতিক্রম করতে পারে।

প্রশ্ন 5: একটি MELSEC-Q সিস্টেমে কতটি Q64TDV-GH মডিউল ইনস্টল করা যেতে পারে?

Q64TDV-GH Q CPU-এর I/O অ্যাসাইনমেন্টে 16 I/O পয়েন্ট দখল করে এবং একটি বিশেষ I/O ইউনিট হিসাবে গণনা করে। MELSEC-Q সিস্টেম একই ধরণের 10টি বিশেষ I/O ইউনিট পর্যন্ত অনুমতি দেয় (ইউনিট সংখ্যা 0-9)। 10টি Q64TDV-GH মডিউল একটি একক Q সিস্টেমে সহাবস্থান করতে পারে, 40টি পর্যন্ত বিচ্ছিন্ন থার্মোকল বা মাইক্রো ভোল্টেজ পরিমাপ চ্যানেল সরবরাহ করে, সিস্টেম কনফিগারেশনের মোট পাওয়ার সাপ্লাই বাজেটের সাপেক্ষে।
