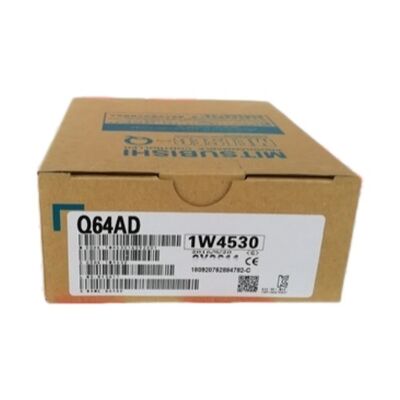

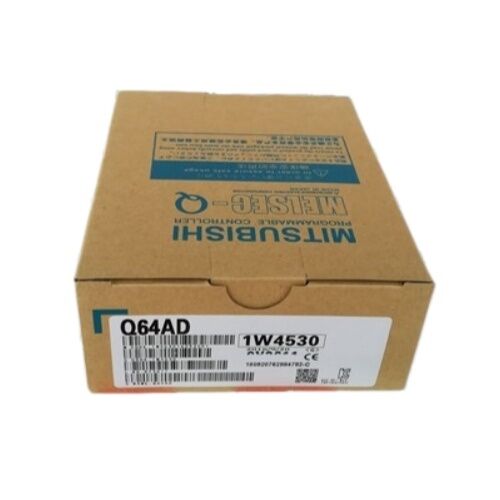

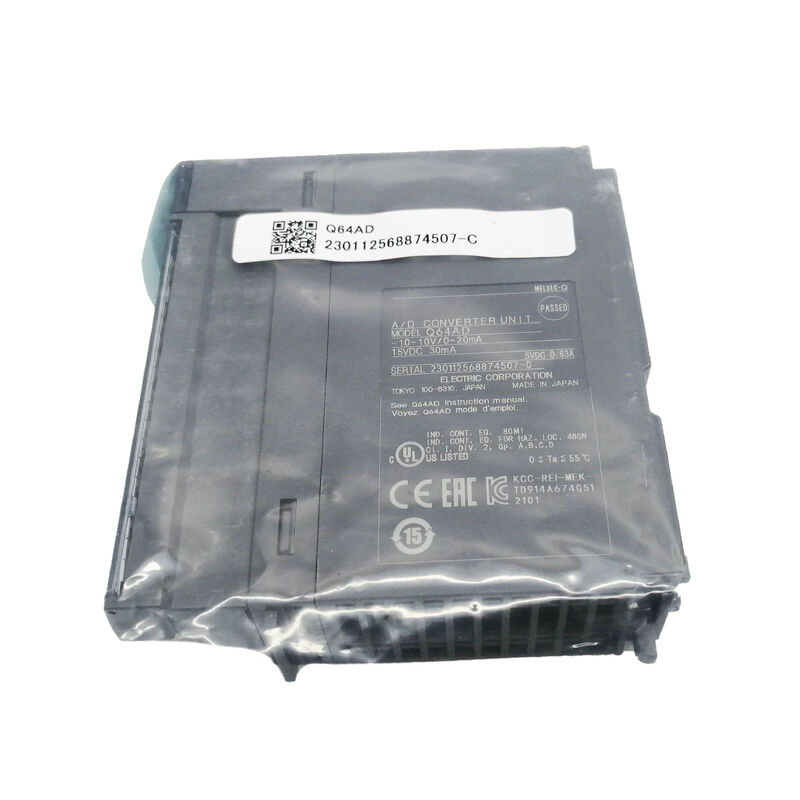

নতুন MITSUBISHI মডিউল Q64AD

Mitsubishi Q64AD | MELSEC-Q সিরিজ ৪-চ্যানেল অ্যানালগ-টু-ডিজিটাল কনভার্টার মডিউল — ভোল্টেজ এবং কারেন্ট ইনপুট, ১৬-বিট রেজোলিউশন, ৮০µs/চ্যানেল, EEPROM, বিল্ট-ইন আইসোলেশন

পার্ট নম্বর: Q64AD

প্রস্তুতকারক: Mitsubishi Electric Corporation (Japan)

প্রোডাক্ট লাইন: MELSEC-Q সিরিজ — অ্যানালগ I/O মডিউল

LED ইন্ডিকেটর: RUN (স্বাভাবিক/ওয়াচডগ ত্রুটি), ERROR (ত্রুটির অবস্থা)

কনফিগারেশন টুল: GX Configurator-AD (বা GX Works2 ইন্টেলিজেন্ট ফাংশন মডিউল টুল)

সামঞ্জস্যপূর্ণ CPU: Q মোডে চালিত সমস্ত MELSEC-Q CPU মডিউল

অবস্থা: সক্রিয় পণ্য (MELSEC-Q প্ল্যাটফর্ম)

অ্যাপ্লিকেশন: প্রসেস ভেরিয়েবল অধিগ্রহণ, প্রবাহ এবং চাপ পরিমাপ, তাপমাত্রা ট্রান্সমিটার ইনপুট, PID নিয়ন্ত্রণ, ইনভার্টার গতি প্রতিক্রিয়া, মাল্টি-সেন্সর ডেটা লগিং

সংক্ষিপ্ত বিবরণ

Mitsubishi Q64AD MELSEC-Q প্ল্যাটফর্মের অ্যানালগ মডিউল লাইনে একটি সাধারণ-উদ্দেশ্য, উচ্চ-রেজোলিউশন, চার-চ্যানেল A/D কনভার্টার হিসাবে অবস্থান করে — এটি একটি একক কমপ্যাক্ট স্লটে স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল সিগন্যাল রেঞ্জ (ভোল্টেজ এবং কারেন্ট উভয়ই, সমস্ত সাধারণভাবে ব্যবহৃত স্প্যান জুড়ে) কভার করে।Q-সিরিজ PLC-তে নির্মিত প্রসেস কন্ট্রোল অ্যাপ্লিকেশন, কন্ডিশন মনিটরিং এবং ক্লোজড-লুপ ফিডব্যাক সিস্টেমের জন্য, Q64AD অ্যানালগ ইনপুট পরিকাঠামো সরবরাহ করে যা CPU-এর প্রোগ্রামকে বাস্তব-বিশ্বের পরিমাপ করা ভেরিয়েবলগুলির সাথে কাজ করার জন্য প্রয়োজন।

MELSEC-Q-এর স্লট-ভিত্তিক ব্যাকপ্লেন আর্কিটেকচার মানে অ্যানালগ ইনপুট ক্ষমতা যোগ করা একটি স্লট নির্বাচন, মডিউল সন্নিবেশ এবং ইঞ্জিনিয়ারিং সফ্টওয়্যারের মাধ্যমে কনফিগার করার বিষয়।

কোনও পৃথক পাওয়ার সাপ্লাই ওয়্যারিং করার প্রয়োজন নেই, কোনও DIN রেল পজিশন নিয়ে আলোচনা করার প্রয়োজন নেই, এবং কোনও কমিউনিকেশন কেবল চালানোর প্রয়োজন নেই — মডিউলটি তার অভ্যন্তরীণ সার্কিটের জন্য ব্যাকপ্লেনের 5V লজিক সাপ্লাই নেয় এবং অ্যানালগ অংশের জন্য টার্মিনাল ব্লক থেকে 24V DC গ্রহণ করে।

Q64AD-এর 27.4mm স্লট প্রস্থ এটিকে যথেষ্ট সংকীর্ণ রাখে যাতে একটি সম্পূর্ণভাবে পপুলেটেড 12-স্লট Q-সিরিজ বেস ইউনিট অ্যানালগ এবং ডিজিটাল মডিউলগুলির একটি উল্লেখযোগ্য মিশ্রণ ধারণ করতে পারে প্যানেলটি অনিয়ন্ত্রিতভাবে বড় না করেই।

প্রসেস সেন্সর নিয়ে কাজ করা প্রকৌশলীরা যা সবচেয়ে বেশি যত্ন করেন তা হল সিগন্যাল ইন্টিগ্রিটি এবং পুনরাবৃত্তিযোগ্যতা — যে ডিজিটাল মান CPU পড়ে তা আসলে ভৌত পরিমাপের সাথে সামঞ্জস্যপূর্ণ, দিন দিন, পরিবেষ্টিত তাপমাত্রা পরিবর্তন বা পাওয়ার-আপ/পাওয়ার-ডাউন চক্র থেকে কোনও বিচ্যুতি ছাড়াই।

Q64AD এটি সরাসরি সমাধান করে: এর 16-বিট রূপান্তর রেজোলিউশন প্রতিটি ইনপুট রেঞ্জের জুড়ে 65,536 কোয়ান্টাইজেশন স্তর সরবরাহ করে (উদাহরণস্বরূপ, ±10V রেঞ্জে প্রতি গণনায় প্রায় 0.30mV), এর EEPROM ক্যালিব্রেটেড অফসেট এবং গেইন মানগুলি নন-ভোলাটাইলভাবে সংরক্ষণ করে যাতে তারা ব্যাটারি ব্যাকআপ ছাড়াই পাওয়ার সাইক্লিং থেকে বেঁচে থাকে, এবং ইনপুট টার্মিনাল এবং ব্যাকপ্লেন বাসের মধ্যে এর ফটোকাপলার আইসোলেশন গ্রাউন্ড লুপ কারেন্টকে পরিমাপকে দূষিত করা থেকে প্রতিরোধ করে।

মূল স্পেসিফিকেশন

প্যারামিটার

Q64AD-এর চারটি চ্যানেলের প্রত্যেকটিকে অন্য চ্যানেলগুলি থেকে স্বাধীনভাবে তার নিজস্ব ইনপুট রেঞ্জ বরাদ্দ করা যেতে পারে।

একটি মেশিন ইনস্টলেশন চ্যানেল 1-এ একটি ±10V চাপ ট্রান্সমিটার, চ্যানেল 2-এ একটি 4–20mA প্রবাহ সেন্সর, চ্যানেল 3-এ একটি 0–10V অবস্থান প্রতিক্রিয়া, এবং চ্যানেল 4-এ একটি 1–5V তাপমাত্রা ট্রান্সমিটার সংযোগ করতে পারে — একই মডিউল থেকে তাদের নিজ নিজ রেঞ্জে সমস্ত একই সাথে সক্রিয়।

রেঞ্জ অ্যাসাইনমেন্ট GX Developer বা GX Works2-এর ইন্টেলিজেন্ট ফাংশন মডিউল সুইচ সেটিংসে করা হয়। কনফিগার করার পরে, মডিউলের অভ্যন্তরীণ রেঞ্জ রেজিস্টার সেটিং সংরক্ষণ করে এবং প্রতিটি চ্যানেলের জন্য সঠিক রূপান্তর বৈশিষ্ট্য প্রয়োগ করে।

I/O রূপান্তর বৈশিষ্ট্য হল অফসেট মান (যে অ্যানালগ ইনপুট মান 0-এর ডিজিটাল আউটপুট তৈরি করে) এবং গেইন মান (যে অ্যানালগ ইনপুট মান সর্বোচ্চ ডিজিটাল আউটপুট তৈরি করে) এর মধ্য দিয়ে একটি সরল রেখা।

উভয় মানই নির্দিষ্ট সেন্সরের প্রকৃত আউটপুট বৈশিষ্ট্যগুলির জন্য রূপান্তরটি ট্রিম করার জন্য সামঞ্জস্যযোগ্য — একটি ফ্যাক্টরি ক্যালিব্রেশন যা Q64AD নিজেই সামঞ্জস্য করার প্রয়োজন ছাড়াই সেন্সর-টু-সেন্সর ভিন্নতা বিবেচনা করে।

EEPROM স্টোরেজ নিশ্চিত করে যে কমিশনিংয়ের সময় সেট করা ক্যালিব্রেশন ডেটা ব্যাটারি ব্যাকআপ ছাড়াই টিকে থাকে।

পাওয়ার-আপে, Q64AD EEPROM থেকে তার সংরক্ষিত অফসেট এবং গেইন মানগুলি পড়ে এবং ক্যালিব্রেটেড বৈশিষ্ট্যগুলির সাথে অবিলম্বে রূপান্তর শুরু করে — এমন ইনস্টলেশনের জন্য একটি ব্যবহারিক সুবিধা যেখানে ব্যাটারি প্রতিস্থাপনের সময়সূচী বজায় রাখা কঠিন, বা যেখানে মেশিন রক্ষণাবেক্ষণের সময় মডিউলটি বারবার পাওয়ার ডাউন এবং রিস্টার্ট করা হতে পারে।

রূপান্তর গতি এবং গড়

প্রতি সক্রিয় চ্যানেলের জন্য 80 µs-এ, Q64AD দ্রুত রূপান্তর করে — একটি সম্পূর্ণ চার-চ্যানেল স্ক্যান 320 µs-এ সম্পন্ন হয়, চারটি বাফার মেমরি মান রিফ্রেশ করে সাধারণ Q-সিরিজ CPU স্ক্যান চক্র শেষ হওয়ার আগে।

এই গতি Q64AD-কে তুলনামূলকভাবে দ্রুত প্রসেস ভেরিয়েবলগুলি রিয়েল টাইমে ট্র্যাক করতে এবং প্রতিটি স্ক্যানে বর্তমান পরিমাপ সহ CPU প্রোগ্রামকে ফিড করতে দেয়।

যে অ্যাপ্লিকেশনগুলিতে অ্যানালগ সিগন্যালে বৈদ্যুতিক নয়েজ থাকে যা দৃশ্যমান পরিমাপের ঝাঁকুনি তৈরি করে — উচ্চ-ক্ষমতার সরঞ্জামের কাছাকাছি চালিত সেন্সর কেবল, VFD-এর কাছাকাছি আনশিল্ডেড কেবল, বা সহজাতভাবে নয়েজি সিগন্যাল উত্স — Q64AD-এর ডিজিটাল গড় ফাংশন রিপোর্ট করা মানকে মসৃণ করে।

প্রতিটি চ্যানেলের জন্য আলাদাভাবে গড় সেট করা যেতে পারে, সময়-ভিত্তিক গড় (একটি নির্দিষ্ট সংখ্যক মিলিসেকেন্ডে গড়) বা গণনা-ভিত্তিক গড় (একটি নির্দিষ্ট সংখ্যক রূপান্তরে গড়) নির্বাচন করে।

গড় মান হল যা CPU বাফার মেমরি থেকে পড়ে; মডিউলটি অভ্যন্তরীণভাবে 80 µs-এ রূপান্তর চালিয়ে যায় এবং গড় গণনার জন্য নমুনা জমা করে। এটি মৌলিক রূপান্তর হার্ডওয়্যারকে ধীর না করে নয়েজ দূর করে।

বাফার মেমরি ইন্টারফেস — CPU কীভাবে রূপান্তরিত মানগুলি পড়ে

Q64AD বাফার মেমরির মাধ্যমে CPU-এর সাথে যোগাযোগ করে — মডিউলের ভিতরে একটি ডেডিকেটেড মেমরি এলাকা যা CPU FROM/TO নির্দেশাবলী (বা GX Works2 স্ট্রাকচার্ড প্রোগ্রামগুলিতে ইন্টেলিজেন্ট ফাংশন মডিউল ডাইরেক্ট অ্যাক্সেস ডিভাইস) ব্যবহার করে অ্যাক্সেস করে।

মূল বাফার মেমরি এলাকাগুলি হল: CH□ ডিজিটাল আউটপুট মান (প্রতিটি চ্যানেলের জন্য বর্তমান A/D রূপান্তর ফলাফল), CH□ গড় সক্ষম/অক্ষম, CH□ অফসেট/গেইন মান, এবং ত্রুটি স্ট্যাটাস রেজিস্টার।

CPU ল্যাডার প্রোগ্রামে তার বাফার মেমরি ঠিকানা থেকে চ্যানেলের রূপান্তরিত ডিজিটাল মান পড়ে, সাধারণত এটিকে আরও প্রক্রিয়াকরণের জন্য একটি ডেটা রেজিস্টারে সংরক্ষণ করে — ইঞ্জিনিয়ারিং ইউনিটে স্কেলিং, সেটপয়েন্টগুলির সাথে তুলনা, PID লুপগুলিতে ব্যবহার, বা ডেটা রেকর্ডারে লগিং।

CPU বাফার মেমরি পড়ছে কিনা তা নির্বিশেষে Q64AD-এর ভিতরে রূপান্তর ক্রমাগত ঘটে; বাফার মেমরি কেবল পরবর্তী রূপান্তর দ্বারা ওভাররাইট না হওয়া পর্যন্ত সর্বশেষ সম্পন্ন রূপান্তর ফলাফল ধারণ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: Q64AD ১৬টি I/O পয়েন্ট দখল করে। এটি কি Q-সিরিজ CPU-এর উপলব্ধ ডিসক্রিট I/O সংখ্যাকে প্রভাবিত করে?

হ্যাঁ। Q64AD-এর মতো ইন্টেলিজেন্ট ফাংশন মডিউলগুলি CPU-এর I/O ম্যাপে একটি সংজ্ঞায়িত সংখ্যক I/O পয়েন্ট দখল করে, যদিও তারা ডিসক্রিট ইনপুট বা আউটপুট মডিউল নয়।

১৬-পয়েন্ট বরাদ্দ মডিউলের নিজস্ব ডেটা এক্সচেঞ্জ সিগন্যালের জন্য ব্যবহৃত হয় — অপারেটিং কন্ডিশন সিগন্যাল এবং কন্ট্রোল সিগন্যাল — তবে এই ১৬টি পয়েন্ট শারীরিক ইনপুট বা আউটপুট টার্মিনালের সাথে সামঞ্জস্যপূর্ণ নয়।

প্রকৃত অ্যানালগ রূপান্তরিত মানগুলি মডিউলের বাফার মেমরি অ্যাক্সেস করা FROM নির্দেশাবলীর মাধ্যমে পড়া হয়, I/O ম্যাপের মাধ্যমে নয়।

সিস্টেমের মোট I/O পয়েন্ট গণনায় ১৬টি I/O পয়েন্ট বরাদ্দ অবশ্যই বিবেচনা করতে হবে, কারণ প্রতিটি Q-সিরিজ বেস ইউনিটের একটি সংজ্ঞায়িত সর্বোচ্চ I/O পয়েন্ট ক্ষমতা রয়েছে।

প্রশ্ন ২: যদি ইনপুট ভোল্টেজ সর্বোচ্চ রেট করা ±15V অতিক্রম করে তবে কী হবে — মডিউলটি কি ক্ষতিগ্রস্ত হবে?

Q64AD-এর ইনপুট সার্কিটগুলিতে ভোল্টেজ ইনপুটের জন্য ±15V পর্যন্ত এবং কারেন্ট ইনপুটের জন্য ±30mA পর্যন্ত ইনপুট ভোল্টেজের বিরুদ্ধে সুরক্ষা অন্তর্ভুক্ত রয়েছে।

এই সীমাগুলির মধ্যে থাকা সংকেতগুলি মডিউলটিকে ক্ষতিগ্রস্ত করবে না। এই সীমাগুলি ক্ষণিকের জন্য অতিক্রম করা সংকেতগুলি — কেবল সংযোগ বিচ্ছিন্ন হওয়া, গ্রাউন্ড ফল্ট, বা কাছাকাছি সুইচিং সরঞ্জাম থেকে ট্রানজিয়েন্ট — ট্রানজিয়েন্ট ইভেন্টের সময় রূপান্তর ত্রুটি সৃষ্টি করতে পারে তবে হার্ডওয়্যারকে ক্ষতিগ্রস্ত করা উচিত নয় যদি অতিক্রম করা ক্ষণস্থায়ী এবং পরম সর্বোচ্চ রেটিংগুলির মধ্যে থাকে।

এই স্তরগুলির চেয়ে উল্লেখযোগ্যভাবে বেশি স্থায়ী ভোল্টেজ, বা ইনপুট টার্মিনালে সরাসরি মেইন AC সংযোগ, ইনপুট সার্কিটগুলিকে ক্ষতিগ্রস্ত করবে।

ফটোকাপলার আইসোলেশন ব্যাকপ্লেন এবং CPU-কে রক্ষা করে এমনকি যদি অ্যানালগ ইনপুট সার্কিট্রি আপোস করা হয়।

প্রশ্ন ৩: Q64AD মডিউলটি কি ফিল্ডে ক্যালিব্রেট করা যেতে পারে, এবং এটি কীভাবে করা হয়?

Q64AD-এর অফসেট এবং গেইন মানগুলি ফিল্ডে ইন্টেলিজেন্ট ফাংশন মডিউল সুইচ সেটিং এবং GX Configurator-AD দ্বারা সমর্থিত অফসেট/গেইন সেটিং মোডের মাধ্যমে সামঞ্জস্য করা যেতে পারে।

অফসেট/গেইন সেটিং মোডে (বাফার মেমরি লেখার মাধ্যমে সক্রিয়), প্রকৌশলী ইনপুট টার্মিনালে পরিচিত রেফারেন্স ভোল্টেজ বা কারেন্ট প্রয়োগ করেন এবং মডিউলে সংশ্লিষ্ট টার্গেট ডিজিটাল মান লেখেন — মডিউলটি সংশোধন ফ্যাক্টর গণনা করে এবং EEPROM-এ সংরক্ষণ করে।

এই পদ্ধতিটি Q64AD-এর রূপান্তরকে সংযুক্ত সেন্সরগুলির নির্দিষ্ট বৈশিষ্ট্যগুলির সাথে মেলানোর অনুমতি দেয়, সেন্সর-টু-সেন্সর ভিন্নতা, কেবল ভোল্টেজ ড্রপ, বা ইনস্টলেশনের রেফারেন্স ভোল্টেজের সামান্য পার্থক্য সংশোধন করে।

প্রশ্ন ৪: একটি একক Q-সিরিজ সিস্টেমে কতগুলি Q64AD মডিউল ইনস্টল করা যেতে পারে?

Q64AD মডিউলের সংখ্যা মডিউল প্রকার দ্বারা হার্ড-সীমিত নয়, বরং মোট I/O পয়েন্ট ক্ষমতা এবং বেস ইউনিট স্লট সংখ্যা দ্বারা।

একটি স্ট্যান্ডার্ড Q-সিরিজ সিস্টেম এক্সটেনশন বেস কেবলগুলির মাধ্যমে সংযুক্ত একাধিক বেস ইউনিট জুড়ে 64 স্লট পর্যন্ত সমর্থন করে।

প্রতিটি Q64AD একটি স্লট (27.4mm প্রশস্ত) এবং 16 I/O পয়েন্ট দখল করে।

64 স্লট সহ একটি সিস্টেম তাত্ত্বিকভাবে 64 Q64AD মডিউল সমর্থন করে, 256 অ্যানালগ ইনপুট চ্যানেল সরবরাহ করে — যদিও বাস্তবে, সিস্টেম পাওয়ার বাজেট, বেস ইউনিট কনফিগারেশন এবং অন্যান্য মডিউল প্রকারের সাথে মিশ্রণ প্রকৃত সংখ্যা নির্ধারণ করবে।

প্রশ্ন ৫: Q64AD কি পৃথক চ্যানেলের জন্য গড় সমর্থন করে, নাকি গড় সমস্ত চ্যানেলে একই সাথে প্রয়োগ করা হয়?

গড় পৃথক চ্যানেলের জন্য কনফিগারযোগ্য।

প্রতিটি চ্যানেলের নিজস্ব গড় সক্ষম/অক্ষম এবং বাফার মেমরিতে গড় সেটিং রয়েছে — চ্যানেল 1-এ 50ms সময়-ভিত্তিক গড় সক্ষম থাকতে পারে যখন চ্যানেল 2 কোনও গড় ছাড়াই চলে, চ্যানেল 3 10 স্যাম্পেলের গণনা-ভিত্তিক গড় ব্যবহার করে, এবং চ্যানেল 4 ও গড়বিহীন।

এই প্রতি-চ্যানেল স্বাধীনতা মডিউলটিকে দ্রুত পরিবর্তনশীল চ্যানেলগুলির প্রতিক্রিয়াশীলতাকে আপোস না করে প্রতিটি সিগন্যালের বৈশিষ্ট্যগুলির জন্য অপ্টিমাইজ করার অনুমতি দেয়।
