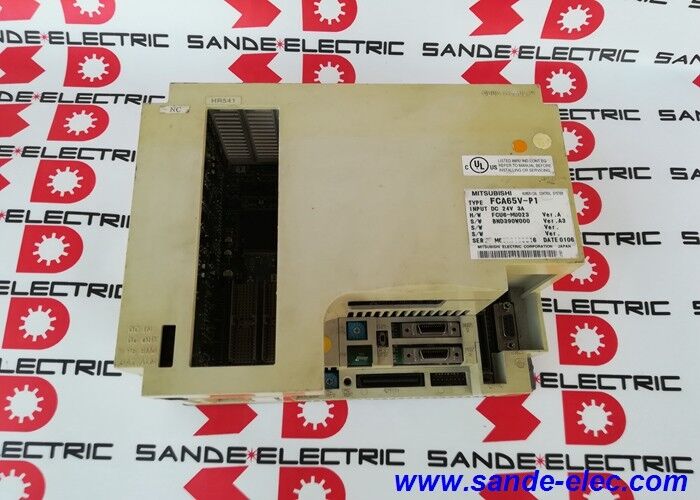

ব্যবহৃত FCA65V-P1 Mitsubishi সিস্টেম হোস্ট FCA65VP1

FCA65V-P1∙ ∙ Mitsubishi MELDAS 65V সিএনসি সিস্টেম হোস্ট বোর্ড ∙ প্রধান হোস্ট PCB / MELDAS M65V কন্ট্রোল ইউনিট / Legacy CNC Spare

মেলদাস ৬৫ ভি ০ সিএনসি সিস্টেম এফসিএ ৬৫ ভি-পি১ ব্যবহার করে

MELDAS 65V (M65V) Mitsubishi Electric এর MELDAS 60 সিরিজ সিএনসি নিয়ামক পরিবারের একটি অংশ ছিল। একটি প্রজন্ম যা M64, M64A, M65 এবং M66 অন্তর্ভুক্ত।মেলদাস 60 সিরিজটি মেশিনিং সেন্টার এবং টার্নগুলিতে মজাদার সহ বিস্তৃত মেশিন টুল নির্মাতাদের মধ্যে ব্যবহৃত হয়েছিল (যেখানে মেলদাস নিয়ন্ত্রণগুলি MAZATROL কনফিগারেশনে উপস্থিত হয়েছিল)ডিএমজি মোরি, সিটিজেন, এবং আরও অনেকে।

প্রতিটি MELDAS CNC ইউনিটের ভিতরে, সিস্টেম হোস্ট বোর্ড হল কেন্দ্রীয় প্রসেসিং সমন্বয়। এটি NC প্রোগ্রাম এক্সিকিউশন পরিচালনা করে,অপটিক্যাল যোগাযোগ নেটওয়ার্কের মাধ্যমে সার্ভো এবং স্পিন্ডল অক্ষ নিয়ন্ত্রণ সমন্বয় করে, অভ্যন্তরীণ বাসকে সহায়ক বোর্ড এবং I / O ইউনিটগুলিতে পরিচালনা করে এবং প্রদর্শন সংযোগের মাধ্যমে অপারেটর ইন্টারফেস বজায় রাখে।একটি ব্যর্থ সিস্টেম হোস্ট বোর্ড সাধারণত একটি সম্পূর্ণ এনসি ইউনিট ব্যর্থতা উত্পাদন করে machine মেশিনটি বন্ধ হয়ে যায় এবং অন্যান্য উপাদানগুলির স্বাস্থ্য নির্বিশেষে পুনরায় চালু হবে না, কারণ হোস্ট বোর্ডের উপরেই সব কিছু নির্ভর করে।

পার্ট নম্বরে "65V" নামকরণ বিশেষভাবে MELDAS 65V CNC ভেরিয়েন্টের জন্য বোর্ডকে হোস্ট হিসাবে চিহ্নিত করে।M65V এবং M65 সম্পর্কিত কিন্তু পৃথক সিএনসি সিস্টেম 65V স্ট্যান্ডার্ড M65 এর তুলনায় সার্ভো যোগাযোগ স্থাপত্যের উন্নত বৈশিষ্ট্য অন্তর্ভুক্ত করেছে. FCA65V-P1 65V ভেরিয়েন্টের সাথে মেলে; হোস্ট বোর্ডকে অন্য MELDAS ভেরিয়েন্ট (M65, M64, M66) এর সাথে প্রতিস্থাপন করা কার্যকরীভাবে সামঞ্জস্যপূর্ণ হবে না।

মূল বৈশিষ্ট্যাবলী

MELDAS 65V সিস্টেমে ভূমিকা

একটি MELDAS 65V CNC সিস্টেম বিভিন্ন আন্তঃসংযুক্ত বোর্ড এবং ইউনিট গঠিতঃ

• সিস্টেম হোস্ট (FCA65V-P1):প্রধান সিপিইউ এবং প্রোগ্রাম কন্ট্রোল সমন্বয় এই ইউনিট
• সার্ভো অক্ষ বোর্ডঃঅপটিক্যাল এসএসসিএনইটি মাধ্যমে যোগাযোগকারী প্রতিটি এনসি অক্ষের জন্য অক্ষ নিয়ন্ত্রণ
• I/O বোর্ড এবং বেস I/O ইউনিট:মেশিন ইন্টারফেস সংকেত (সীমা সুইচ, টুল চেঞ্জার, শীতল তরল)
• পাওয়ার সাপ্লাই ইউনিটঃ24VDC অভ্যন্তরীণ শক্তি
• ডিসপ্লে এবং কীবোর্ডঃঅপারেটর প্যানেল সংযোগ

যখন সিস্টেম হোস্ট ব্যর্থ হয়, তখন পুরো সিস্টেমটি বন্ধ হয়ে যায় কারণ প্রোগ্রাম এক্সিকিউশন এবং ইন্টার-বোর্ড সমন্বয় এই বোর্ড থেকে শুরু হয়।প্রতিস্থাপনের জন্য সঠিক MELDAS 65V মিলে যাওয়া অংশ প্রয়োজন এটি সিস্টেম-নির্দিষ্ট পরামিতি সংরক্ষণ করে এবং প্রতিষ্ঠিত MELDAS 65V প্রোটোকল ব্যবহার করে অন্যান্য বোর্ডের সাথে যোগাযোগ করে.

অ্যাপ্লিকেশন দৃশ্যকল্প

MELDAS M65V কন্ট্রোল সহ মেশিনিং সেন্টারঃএকটি MELDAS M65V NC ইউনিট ব্যবহার করে একটি মাল্টি-অক্ষ মেশিনিং সেন্টার একটি সিস্টেম হোস্ট ত্রুটি বিকাশ। NC ইউনিট শক্তি চালু কিন্তু বুট ব্যর্থ বা একটি হোস্ট এলার্ম উত্পাদন।FCA65V-P1 প্রতিস্থাপন এবং NC পরামিতিগুলি পুনরায় লোড করা (ব্যাকআপ মিডিয়া বা মেশিন ব্যাকআপ ডকুমেন্টেশন থেকে) মেশিনটিকে পরিষেবাতে ফিরিয়ে দেয়.

MELDAS M65V স্পিন্ডল এবং অক্ষ নিয়ন্ত্রণ সহ টার্নঃউপরের মতো হোস্ট বোর্ডের ব্যর্থতা এনসি বন্ধ করে দেয়। সিস্টেম হোস্ট প্রতিস্থাপন, এর পরে প্যারামিটার পুনরুদ্ধার এবং সার্ভো পুনরায় সূচনা, অপারেশন পুনরুদ্ধার করে।

MELDAS M65V ফ্লিটের জন্য পরিকল্পিত রিপ্লে স্টকঃMELDAS M65V কন্ট্রোল চালানো একাধিক মেশিনের সাথে উত্পাদন পরিবেশে একটি FCA65V-P1 একটি সমালোচনামূলক রিপেয়ার হিসাবে বজায় রাখা হয়এবং হাতে একটি প্রতিস্থাপন থাকার সোর্সিং জন্য অপেক্ষা সময় অপসারণ.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: FCA65V-P1 কি MELDAS M65 (V ছাড়া) এর সাথে সামঞ্জস্যপূর্ণ?

না, এম৬৫ এবং এম৬৫ভি হচ্ছে আলাদা সিএনসি সিস্টেম যার হোস্ট বোর্ডের আর্কিটেকচার আলাদা।এফসিএ 65 ভি-পি 1 এম 65 ভি এর জন্য নির্দিষ্ট V নামকরণটি স্ট্যান্ডার্ড এম 65 এর চেয়ে আলাদা সার্ভো যোগাযোগ নকশা নির্দেশ করেM65V সিস্টেমে একটি M65 হোস্ট বোর্ড প্রতিস্থাপন করা (বা বিপরীতভাবে) একটি কার্যকরী সিস্টেম তৈরি করবে না।

প্রশ্ন 2: FCA65V-P1 প্রতিস্থাপনের আগে কোন পরামিতি সংরক্ষণ করতে হবে?

প্রতিস্থাপনের আগে, সমস্ত এনসি পরামিতি, মেশিন পরামিতি, সার্ভো পরামিতি, এবং এনসি ইউনিটে সংরক্ষিত মেশিনিং প্রোগ্রামগুলি একটি মেমরি ক্যাসেটে ব্যাক আপ করা উচিত, সাধারণত RS-232C সিরিয়াল ব্যাকআপ,অথবা অন্য কোন বাহ্যিক সঞ্চয়স্থান, মেশিনে কী উপলব্ধ এবং কার্যকরী তা নির্ভর করে। প্রতিস্থাপন হোস্ট বোর্ডটি সাধারণত শুরু করা হবে না; সিস্টেমটি কাজ করতে পারে তার আগে সমস্ত পরামিতি পুনরুদ্ধার করতে হবে।এটি হোস্ট বোর্ড প্রতিস্থাপনের সবচেয়ে গুরুত্বপূর্ণ ধাপ ¢ মেশিন নির্মাতার মূল স্পেসিফিকেশন ছাড়া তার পরামিতি ব্যাকআপ ছাড়া একটি মেশিন চালু করা যাবে না.

প্রশ্ন ৩ঃ FCA65V-P1 এর জন্য কি কোন বিশেষ হ্যান্ডলিং প্রয়োজন?

হ্যাঁ ️ MELDAS সিস্টেমের হোস্ট বোর্ডগুলি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল ডিভাইস (ESD) । উপযুক্ত ESD সতর্কতা সহ পরিচালনা করুনঃ গ্রাউন্ডেড কব্জি স্ট্র্যাপ, ESD ম্যাট,এবং পরিবহন এবং সঞ্চয় করার সময় অ্যান্টি-স্ট্যাটিক প্যাকেজিং. বোর্ড সংযোগকারী পিন বা উপাদান সরাসরি স্পর্শ করবেন না। ইনস্টলেশনের অবিলম্বে আগে তার ESD ব্যাগ মধ্যে বোর্ড রাখা।

প্রশ্ন ৪ঃ MELDAS M65V-এর কোন এলার্মগুলি হোস্ট বোর্ডের ব্যর্থতার ইঙ্গিত দেয়?

MELDAS সিস্টেম-স্তরের এলার্ম যা CPU বা হোস্টের ব্যর্থতার ইঙ্গিত দেয় যেমন "সিস্টেম এলার্ম", "NC CPU ত্রুটি," অথবা অ্যালার্ম যা স্বাভাবিক এনসি প্রারম্ভিকীকরণ প্রতিরোধ করে সাধারণত হোস্ট বোর্ড বা তার সংশ্লিষ্ট মেমরি নির্দেশ করে. এনসি তার প্রস্তুত অবস্থায় পৌঁছানোর আগে এলার্ম প্রদর্শিত হয়, বিশেষ করে যারা সার্ভো প্রারম্ভিকীকরণ বা মৌলিক সিস্টেম ত্রুটি কোড প্রদর্শন করতে বাধা দেয়, হোস্ট বোর্ড ত্রুটিগুলির সাথে সামঞ্জস্যপূর্ণ।ইনস্টল করা মেশিনের কনফিগারেশনের সাথে সম্পর্কিত নির্দিষ্ট অ্যালার্ম কোডগুলির জন্য MELDAS 65V অ্যালার্ম ম্যানুয়ালটি দেখুন.

প্রশ্ন 5: প্রতিস্থাপন FCA65V-P1 চালু করার জন্য কোন প্রোগ্রামিং বা পরীক্ষার সরঞ্জাম প্রয়োজন?

ইনস্টলেশনের পর, the MELDAS system requires parameter restoration using either the NC unit's internal restore function (loading from memory cassette or backup media) or an external PC with MELDASMAGIC or equivalent software via RS-232C. মেশিন টুল নির্মাতার সার্ভিস ম্যানুয়াল কমিশনিং ক্রম নথিভুক্ত করেহোস্ট বোর্ড প্রতিস্থাপনের পরে পরম অবস্থানের প্রারম্ভিকীকরণ ₹ যা অনুসরণ করা উচিত.
