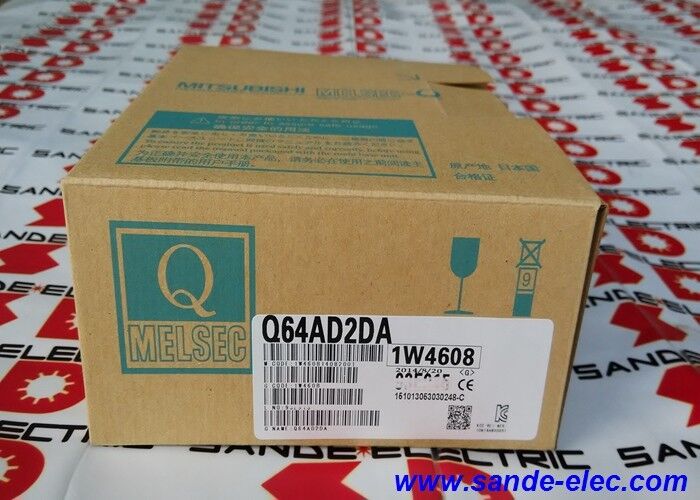

Mitsubishi Q64AD2DA অ্যানালগ ইনপুট/আউটপুট মডিউল
সংক্ষিপ্ত বিবরণ
Q64AD2DAপ্রস্তুতকারকসমন্বিত অ্যানালগ ইনপুট/আউটপুট মডিউল। ব্যবহারিক অর্থে, এটি একটি PLC স্লটে আগত অ্যানালগ সিগন্যাল এবং বহির্গামী অ্যানালগ কমান্ড সিগন্যাল উভয়ই পরিচালনা করে।MELSEC-Q Seriesপাওয়ার সাপ্লাইঅ্যানালগ ইনপুট/আউটপুট সমন্বিত মডিউল হিসেবে চিহ্নিত করে, যেখানে ৪টি সমন্বিত অ্যানালগ ইনপুট এবং প্রতি চ্যানেলে ৫০০ µs D/A রূপান্তর গতি রয়েছে। এটি ২৪ VDCব্যবহৃত PLC I/O পয়েন্ট১৬টি PLC I/O পয়েন্ট ব্যবহার করে।প্রকাশিত স্পেসিফিকেশনগুলি একাধিক ইনপুট এবং আউটপুট রেঞ্জের জন্য সমর্থনও দেখায়, যার মধ্যে
ভোল্টেজ এবং কারেন্ট ফরম্যাট অন্তর্ভুক্ত রয়েছে। এটি এটিকে একটি একক-কার্যকারিতা অ্যানালগ কার্ডের পরিবর্তে একটি ব্যবহারিক মিশ্র অ্যানালগ ইন্টারফেস করে তোলে।এই মডিউলটিকে বিশেষভাবে উপযোগী করে তোলে এর ক্ষমতা যা একটি কমপ্যাক্ট Q-সিরিজ স্লটে A/D এবং D/A উভয় কাজ পরিচালনা করতে পারে।
বাস্তব শিল্প ক্যাবিনেটে, এটি মডিউলের সংখ্যা কমাতে পারে, র্যাক পরিকল্পনা সহজ করতে পারে এবং একটি স্পষ্টভাবে সংজ্ঞায়িত হার্ডওয়্যার ব্লকের মধ্যে অ্যানালগ সিগন্যাল হ্যান্ডলিং বজায় রাখা সহজ করে তুলতে পারে।
Mitsubishi-এর বিস্তারিত স্পেসিফিকেশনগুলি
প্রতি চ্যানেলে ৫০০ µs A/D রূপান্তর গতি এবং প্রতি চ্যানেলে ৫০০ µs D/A রূপান্তর গতি দেখায়, যা মডিউলটিকে এমন অ্যাপ্লিকেশনগুলিতে একটি ব্যবহারিক ভূমিকা দেয় যেখানে বিশেষায়িত উচ্চ-গতির ইন্সট্রুমেন্টেশন হার্ডওয়্যারে না গিয়ে যুক্তিসঙ্গতভাবে দ্রুত অ্যানালগ আদান-প্রদান প্রয়োজন।প্রযুক্তিগত ডেটা
প্যারামিটার
| মান |
পার্ট নম্বর |
| Q64AD2DA |
প্রস্তুতকারক |
| Mitsubishi Electric |
পণ্যের ধরণ |
| অ্যানালগ ইনপুট/আউটপুট সমন্বিত মডিউল |
পণ্যের সিরিজ |
| MELSEC-Q Series |
পাওয়ার সাপ্লাই |
| ২৪ VDC |
ব্যবহৃত PLC I/O পয়েন্ট |
| ১৬ |
অ্যানালগ ইনপুট |
| ৪ |
অ্যানালগ আউটপুট |
| ২ |
ইনপুট ভোল্টেজ রেঞ্জ |
| -১০ থেকে ১০ V, ০ থেকে ১০ V, ০ থেকে ৫ V, ১ থেকে ৫ V |
ইনপুট কারেন্ট রেঞ্জ |
| ০ থেকে ২০ mA, ৪ থেকে ২০ mA |
A/D রূপান্তর গতি |
| -১০ থেকে ১০ V, ০ থেকে ৫ V, ১ থেকে ৫ V |
আউটপুট কারেন্ট রেঞ্জ |
| ০ থেকে ২০ mA, ৪ থেকে ২০ mA |
A/D রূপান্তর গতি |
| প্রতি চ্যানেলে ৫০০ µs |
মডিউলটিকে বিশেষায়িত উচ্চ-গতির ইন্সট্রুমেন্টেশন হার্ডওয়্যার ছাড়াই অনেক ব্যবহারিক শিল্প অ্যানালগ কাজের জন্য উপযুক্ত করে তোলে। |
| প্রতি চ্যানেলে ৫০০ µs |
মডিউলটিকে বিশেষায়িত উচ্চ-গতির ইন্সট্রুমেন্টেশন হার্ডওয়্যার ছাড়াই অনেক ব্যবহারিক শিল্প অ্যানালগ কাজের জন্য উপযুক্ত করে তোলে। |
| স্ক্রু টার্মিনাল |
অভ্যন্তরীণ কারেন্ট ব্যবহার |
| ০.১৭ A |
মাত্রা |
| ২৭.৪ × ৯৮ × ১১২ মিমি |
ওজন |
| ০.২৩ কেজি |
প্রয়োগের মান |
Q64AD2DA
প্রসেস স্কিড, ইউটিলিটি সিস্টেম, ডোজিং সরঞ্জাম, মেশিন প্যানেল, টেস্ট স্টেশন এবং মডুলার Q-সিরিজ অটোমেশন র্যাকগুলিতে ভালভাবে ফিট করে যেখানে একই PLC সিস্টেম থেকে অ্যানালগ পরিমাপ এবং অ্যানালগ আউটপুট নিয়ন্ত্রণ উভয়ই প্রয়োজন।যেহেতু এটি একটি মডিউলে
৪টি AI এবং ২ AO একত্রিত করে, তাই এটি ক্যাবিনেটগুলিতে বিশেষভাবে ব্যবহারিক যেখানে স্থান দক্ষতা এবং সরলীকৃত অ্যানালগ আর্কিটেকচার গুরুত্বপূর্ণ।এটি প্রকাশিত মিশ্র অ্যানালগ ভূমিকা এবং রেঞ্জ নমনীয়তার উপর ভিত্তি করে একটি প্রকৌশল অনুমান।
বিদ্যমান Q-সিরিজ সিস্টেমে এর প্রতিস্থাপনের মানও শক্তিশালী। যখন একটি ক্যাবিনেট ইতিমধ্যেই একটি সমন্বিত অ্যানালগ মডিউলের চারপাশে প্রকৌশল করা হয়েছে, তখন এটিকে একই শ্রেণীর সাথে প্রতিস্থাপন করা সাধারণত টার্মিনাল অ্যাসাইনমেন্ট, র্যাক স্লট পরিকল্পনা এবং স্কেলিং প্রত্যাশাগুলিকে পৃথক অ্যানালগ ইনপুট এবং আউটপুট কার্ড জুড়ে কাজ ভাগ করার চেয়ে অনেক বেশি পরিষ্কারভাবে সংরক্ষণ করে।
এটি প্রকাশিত সমন্বিত ৪-ইন / ২-আউট ডিজাইনের উপর ভিত্তি করে একটি প্রকৌশল অনুমান।
প্রতিস্থাপন এবং নির্বাচন দৃষ্টিকোণ
প্রতিস্থাপনের কাজের জন্য, Q64AD2DA কে
চ্যানেল সংখ্যা, ইনপুট/আউটপুট মিশ্রণ, সিগন্যাল রেঞ্জ এবং ওয়্যারিং স্টাইল দ্বারা মিলানো উচিত, কেবল Q-সিরিজ ফ্যামিলি নাম দ্বারা নয়।প্রকাশিত ডেটা এটিকে
৪টি অ্যানালগ ইনপুট, স্ক্রু ওয়্যারিং, স্ক্রু ওয়্যারিং, এবং তালিকাভুক্ত ভোল্টেজ/কারেন্ট রেঞ্জের সাথে যুক্ত করে, তাই সেই বিবরণগুলি ইনস্টল করা অ্যাপ্লিকেশনের সাথে মিলানো উচিত।অ্যানালগ হার্ডওয়্যারে, সিগন্যাল স্ট্যান্ডার্ডের অমিল প্রায়শই শারীরিক প্রতিস্থাপনের চেয়ে বেশি বিঘ্নিত হয়।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: Q64AD2DA কী ধরনের মডিউল?
এটি MELSEC-Q Series-এর একটি
সমন্বিত অ্যানালগ ইনপুট/আউটপুট মডিউল। ব্যবহারিক অর্থে, এটি একটি PLC স্লটে আগত অ্যানালগ সিগন্যাল এবং বহির্গামী অ্যানালগ কমান্ড সিগন্যাল উভয়ই পরিচালনা করে।প্রশ্ন ২: কোন অ্যাপ্লিকেশনগুলির জন্য এটি সবচেয়ে উপযুক্ত?
এটি
মেশিন প্যানেল, প্রসেস স্কিড, ডোজিং সিস্টেম এবং ইউটিলিটি অটোমেশন-এর জন্য উপযুক্ত যেখানে একটি PLC কে অ্যানালগ মান পড়তে এবং অ্যানালগ আউটপুট পাঠাতে হয়।এই ব্যবহারের প্রোফাইলটি মডিউলের প্রকাশিত
৪-ইনপুট / ২-আউটপুট অ্যানালগ ডিজাইনের সাথে সামঞ্জস্যপূর্ণ।প্রশ্ন ৩: মিশ্র অ্যানালগ ডিজাইন কেন উপযোগী?
কারণ এটি মডিউলের সংখ্যা কমায় এবং অ্যানালগ ইনপুট ও আউটপুট ফাংশনগুলিকে একটি হার্ডওয়্যার ব্লকে একসাথে রাখে।
বাস্তব ক্যাবিনেট ডিজাইনে, এটি স্লট পরিকল্পনা, ডকুমেন্টেশন এবং রক্ষণাবেক্ষণ সহজ করতে পারে।
এটি মডিউলের সমন্বিত অ্যানালগ আর্কিটেকচারের উপর ভিত্তি করে একটি প্রকৌশল অনুমান।
প্রশ্ন ৪: রূপান্তর সময় কেন গুরুত্বপূর্ণ?
রূপান্তর গতি প্রভাবিত করে যে PLC কত দ্রুত অ্যানালগ মান আপডেট এবং প্রতিক্রিয়া জানাতে পারে।
A/D এবং D/A উভয়ের জন্য প্রকাশিত
প্রতি চ্যানেলে ৫০০ µs মডিউলটিকে বিশেষায়িত উচ্চ-গতির ইন্সট্রুমেন্টেশন হার্ডওয়্যার ছাড়াই অনেক ব্যবহারিক শিল্প অ্যানালগ কাজের জন্য উপযুক্ত করে তোলে।প্রশ্ন ৫: অর্ডার করার আগে কী পরীক্ষা করা উচিত?
ইনস্টল করা মডিউল কোডটি পরীক্ষা করুন, প্রয়োজনীয়
৪ ইনপুট / ২ আউটপুট কাঠামো নিশ্চিত করুন, মেশিনে ব্যবহৃত সিগন্যাল রেঞ্জগুলি যাচাই করুন এবং নিশ্চিত করুন যে ক্যাবিনেটটি মডিউলের স্ক্রু-টার্মিনাল স্টাইলের জন্য ওয়্যার করা হয়েছে।সাধারণ সিরিজ সাদৃশ্যের চেয়ে এই বিবরণগুলি সাধারণত বেশি গুরুত্বপূর্ণ।
