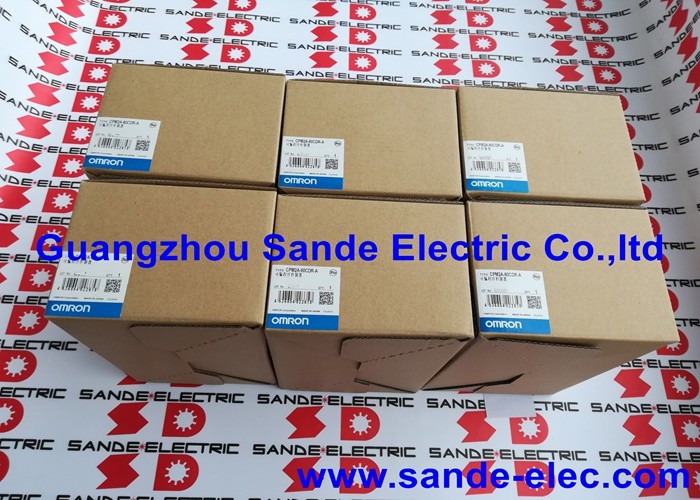

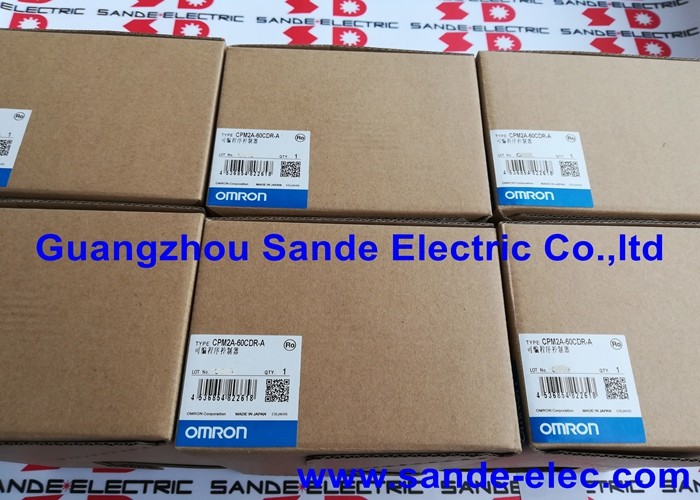

ওম্রন পিএলসি মডিউল CPM2A-60CDR-A CPM2A60CDRA

ওম্রন সিপিএম২এ-৬০সিডিআর-এ। সিপিএম২এ কমপ্যাক্ট পিএলসি ৩৬ ডিআই/২৪ রিলে/৮৫২৬৪ভিএসি/৪কে প্রোগ্রাম/২০ কেএইচজি এনকোডার/০.২৬ মাইক্রোসেকেন্ড লজিক/৯০×১৯৫×৯০ মিমি

৬০ পয়েন্ট প্লাস এনকোডার ইনপুট ∙ বেসিক কমপ্যাক্ট পিএলসির চেয়ে বেশি

সিপিএম 2 এ -60 সিডিআর-এ একটি একক এসি-চালিত হাউজে 36 ডিজিটাল ইনপুট এবং 24 রিলে আউটপুট প্যাক করে। একটি কমপ্যাক্ট পিএলসির জন্য, এই আই / ও গণনা সম্প্রসারণ মডিউল ছাড়াই একটি সম্পূর্ণ মেশিন ক্রম পরিচালনা করে।বিল্ট ইন 20kHz এনকোডার ইনপুট যোগ করুন, এবং সিপিএম 2 এ -60 সিডিআর-এ সহজ বিচ্ছিন্ন নিয়ন্ত্রণের বাইরে কোডার-ভিত্তিক গণনা, দৈর্ঘ্য পরিমাপ এবং গতি পর্যবেক্ষণে চলে যায় all সমস্ত বেস ইউনিটের মধ্যে।

85 ′′ 264VAC সরবরাহ একটি সার্বজনীন পরিসীমা। এটি 100VAC, 120VAC,বা 230VAC হার্ডওয়্যার নির্বাচন ছাড়া নেটওয়ার্কের ¢ যে কোন বাজারে একই ইউনিট জাহাজ এবং ক্ষমতা সঠিকভাবে যে কোন মান শিল্প সরবরাহ ভোল্টেজ থেকে যে পরিসীমা মধ্যে.

মৌলিক নির্দেশ প্রতি 0.26μs থেকে 0.64μs এ লজিক এক্সিকিউশন পূর্ববর্তী সিপিএম-সিরিজ কন্ট্রোলারগুলির তুলনায় উল্লেখযোগ্যভাবে দ্রুত। জটিল সিঁড়ি স্তর এবং একাধিক পিআইডি বা কাউন্টার নির্দেশাবলী সহ প্রোগ্রামগুলির জন্য,এক্সিকিউশন গতি সরাসরি স্ক্যান চক্র সময় এবং সিস্টেম প্রতিক্রিয়াশীলতা প্রভাবিত করে।

তিনটি সম্প্রসারণ ইউনিট সিপিএম 2 এ -60 সিডিআর-এ সিস্টেমকে সর্বাধিক 120 আই / ও পয়েন্টে প্রসারিত করতে পারে। সম্প্রসারণ বিকল্পগুলির মধ্যে ডিজিটাল আই / ও (রলে বা ট্রানজিস্টর), অ্যানালগ ইনপুট এবং অ্যানালগ আউটপুট ইউনিট অন্তর্ভুক্ত রয়েছে।

মূল বৈশিষ্ট্যাবলী

অন্তর্নির্মিত 20kHz এনকোডার ইনপুট ∙ অতিরিক্ত মডিউলের প্রয়োজন নেই

অন্তর্নির্মিত এনকোডার ইনপুটটি ইনক্রিমেন্টাল এনকোডার বা উচ্চ-গতির পালস সংকেতগুলি 20kHz পর্যন্ত গ্রহণ করে। এটি সেই ফাংশন যা একই আই / ও গণনায় সিপিএম 2 এ থেকে সহজ সিপিএম 1 এ পৃথক করে।অবস্থান গণনা, কনভেয়র দৈর্ঘ্যের পরিমাপ, উৎপাদন প্যাচ গণনা,এবং শ্যাফ্ট গতি পর্যবেক্ষণ সব সরাসরি হার্ডওয়্যার কাউন্টার ব্যবহার ইনপুট পড়তে একটি প্রোগ্রাম স্ক্যান চক্র গ্রাস ছাড়া এবং একটি পৃথক উচ্চ গতির কাউন্টার সম্প্রসারণ ইউনিট প্রয়োজন ছাড়া.

প্রোগ্রামটি একটি বিশেষ উচ্চ গতির কাউন্টার ডেটা এলাকায় এনকোডার গণনা মান অ্যাক্সেস করে এবং এটি পূর্বনির্ধারিত মানগুলির সাথে তুলনা করতে পারে, নির্দিষ্ট গণনাতে আউটপুটগুলি ট্রিগার করতে পারে,এবং গণনা পুনরায় সেট করুন সমস্ত স্ট্যান্ডার্ড সিঁড়ি নির্দেশাবলী ব্যবহার করে.

অ্যাপ্লিকেশন দৃশ্যকল্প

কনভেয়র দৈর্ঘ্যের পরিমাপঃএকটি পরিমাপ চাকা থেকে এনকোডার ইমপ্লান্ট 20kHz অন্তর্নির্মিত কাউন্টারে সংযুক্ত।যখন গণনা পণ্য দৈর্ঘ্যের সেটপয়েন্টে পৌঁছে যায় তখন প্রোগ্রামটি একটি কাটা বা বাছাই ফাংশনটি ট্রিগার করে ✓ ট্রিগারের জন্য কোনও স্ক্যান চক্র বিলম্ব নেই.

প্যাকেজিং মেশিন নিয়ন্ত্রণঃ৩৬ টি সেন্সর ফিল্ম, পণ্য এবং সিলের মুখের অবস্থান পর্যবেক্ষণ করে। ২৪ টি রিলে আউটপুট নিয়ন্ত্রণ actuators, মোটর contactors, এবং এলার্ম পরিচিতি।তাপমাত্রা এবং গতি নিয়ন্ত্রণের জন্য তিনটি সম্প্রসারণ ইউনিট অ্যানালগ চ্যানেল যুক্ত করে.

বিল্ডিং পরিষেবা এবং এভিএসিঃইউনিভার্সাল সাপ্লাই কোনো প্যানেল ভোল্টেজ গ্রহণ করে। 36 ডিআই চ্যানেলে চাপ, তাপমাত্রা, এবং প্রবাহ সুইচ ইনপুট; 24 রিলে পরিচিতিতে পাম্প যোগাযোগকারী, ভালভ solenoids, এবং বিপদাশঙ্কা আউটপুট।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ সিপিএম২এ-৬০সিডিআর-এ-এর তুলনা সিপিএম১এ-৪০সিডিআর-এ-এর সাথে কিভাবে?

সিপিএম২এ-৬০সিডিআর-এ-তে ৬০ টি আই/ও পয়েন্ট (ভিএস ৪০), ৪ কে প্রোগ্রাম (ভিএস ১ কে), একটি অন্তর্নির্মিত ২০ কেএইচজেড এনকোডার ইনপুট এবং দ্রুততর লজিক এক্সিকিউশন (০.২৬ মাইক্রো সেকেন্ড বনাম ০.৭২ মাইক্রো সেকেন্ড) রয়েছে।সিপিএম২এ হল উচ্চ ক্ষমতাসম্পন্ন পরবর্তী প্ল্যাটফর্ম. CPM1A এর জন্য লেখা একটি প্রোগ্রামকে CPM2A এ চালানোর আগে মেমরি অ্যাড্রেসিং এবং নির্দেশ সেটের পার্থক্যের কারণে যাচাইকরণ এবং সম্ভাব্য পরিবর্তন প্রয়োজন।

প্রশ্ন ২ঃ কোন প্রোগ্রামিং সফটওয়্যার এবং সংযোগ প্রয়োজন?

সিএক্স-প্রোগ্রামার (সিএক্স-ওয়ান স্যুট) হল স্ট্যান্ডার্ড টুল।সংযোগটি একটি CPM1-CIF01 অ্যাডাপ্টার এবং XW2Z-200S-CV (2m) বা XW2Z-500S-CV (5m) ক্যাবল ব্যবহার করে পিসির সিরিয়াল পোর্টের মাধ্যমে অন্তর্নির্মিত RS-232C পেরিফেরাল পোর্টের মাধ্যমেইউএসবি-সজ্জিত ল্যাপটপের জন্য, একটি ইউএসবি-টু-আরএস -২৩২সি অ্যাডাপ্টার ব্যবহার করা হয় যা একটি ভার্চুয়াল কম পোর্ট উপস্থাপন করে।

প্রশ্ন 3: কোন সম্প্রসারণ ইউনিট CPM2A-60CDR-A এর সাথে সামঞ্জস্যপূর্ণ?

সামঞ্জস্যপূর্ণ সম্প্রসারণ ইউনিটগুলির মধ্যে রয়েছে CPM2A-20EDR (20-পয়েন্ট রিলে আউটপুট), CPM2A-20EDT (20-পয়েন্ট ট্রানজিস্টর আউটপুট), CPM2A-4AD (4-চ্যানেল এনালগ ইনপুট), এবং CPM2A-2DA (2-চ্যানেল এনালগ আউটপুট) ।সর্বাধিক তিনটি ইউনিট সংযুক্ত করা যেতে পারেমোট সিস্টেম সর্বোচ্চ 120 I/O পয়েন্ট।

প্রশ্ন ৪ঃ সিপিএম২এ-৬০সিডিআর-এ প্রক্রিয়া লুপের জন্য পিআইডি নিয়ন্ত্রণ চালাতে পারে?

হ্যাঁ. সিপিএম 2 এ বন্ধ লুপ প্রক্রিয়া নিয়ন্ত্রণের জন্য পিআইডি নির্দেশ (পিআইডিএটি) সমর্থন করে। অ্যানালগ ইনপুট মান (একটি সম্প্রসারণ অ্যানালগ ইউনিট থেকে) প্রক্রিয়া পরিবর্তনশীল ফিড,প্রোগ্রামটি সংশোধনী আউটপুট গণনা করে, এবং ফলাফল একটি এনালগ আউটপুট চ্যানেল চালায়। একাধিক একযোগে পিআইডি লুপ প্রোগ্রাম মেমরি এবং স্ক্যান সময় দ্বারা সীমাবদ্ধ।

প্রশ্ন ৫ঃ -A উপসর্গ কি পাওয়ার সাপ্লাই টাইপকে বোঝায়?

হ্যাঁ. -এ প্রত্যয়টি এসি পাওয়ার সাপ্লাই সংস্করণ (85 ′′ 264 ভিএসি) চিহ্নিত করে। -ডি প্রত্যয়টি একটি ডিসি সরবরাহ সংস্করণ নির্দেশ করে। উভয়ই একই রিলে আউটপুট কাঠামো এবং আই / ও গণনা ব্যবহার করে।একটি প্রতিস্থাপন অর্ডার করার আগে ইনস্টল ইউনিট সঙ্গে শক্তি সরবরাহ উপসর্গ মেলে নিশ্চিত করুন.
