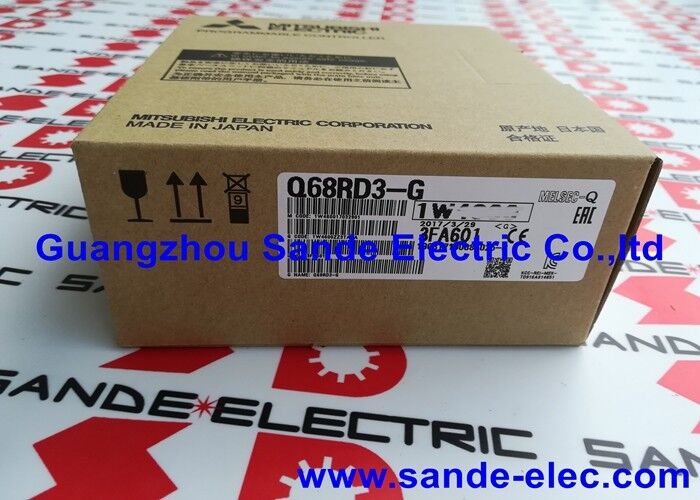

নতুন Q68RD3G MITSUBISHI PLC MODULE Q68RD3-G দ্রুত শিপিং ইনভেন্টরি

Mitsubishi Q68RD3-G∙ MELSEC-Q ৮ চ্যানেল চ্যানেল-বিচ্ছিন্ন RTD তাপমাত্রা ইনপুট মডিউল উচ্চ নির্ভুলতা / Pt100 / সিস্টেম Q

আটটি আরটিডি চ্যানেল, প্রতিটি বৈদ্যুতিকভাবে বিচ্ছিন্ন

Q68RD3-G হল MELSEC-Q (সিস্টেম Q) পিএলসি প্ল্যাটফর্মের জন্য Mitsubishi এর 8-চ্যানেলের উচ্চ নির্ভুলতা RTD তাপমাত্রা ইনপুট মডিউল। আটটি ইনপুট চ্যানেল প্ল্যাটিনাম প্রতিরোধ তাপমাত্রা সংকেতগুলি পাঠায় Pt100,JPt100, এবং Pt1000 সেন্সর প্রকারগুলি সরাসরি সংযুক্ত হয়। "জি" প্রত্যয়টি চ্যানেল-বিচ্ছিন্ন সংস্করণকে চিহ্নিত করেঃ 8 টি ইনপুট চ্যানেলের প্রতিটি অন্যদের থেকে এবং ব্যাকপ্লেন থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন।

এর মানে হল যে প্রতিটি সেন্সরকে সাধারণ সম্ভাব্য সীমাবদ্ধতা ছাড়াই সংযুক্ত করা যেতে পারে √ উদ্ভিদের বিভিন্ন জায়গায় গ্রাউন্ডেড সেন্সর, বিভিন্ন বৈদ্যুতিক সম্ভাব্যতার সেন্সর,এবং পৃথক প্রসেস জোনের সেন্সরগুলি গ্রাউন্ড লুপের হস্তক্ষেপ বা ক্রস-চ্যানেল গোলমাল ছাড়াই একই মডিউলে সংযুক্ত হয়.

একটি স্ট্যান্ডার্ড নন-আইসোলেটেড মডিউলে, সমস্ত ইনপুট চ্যানেল একটি সাধারণ রেফারেন্স ভাগ করে। একটি গ্রাউন্ড ত্রুটি বা সম্ভাব্য অফসেট সহ একটি সেন্সর অন্যান্য সমস্ত চ্যানেলের পাঠ্যকে দূষিত করতে পারে।চ্যানেল বিচ্ছিন্নতা এই নির্ভরতা অপসারণ করে একটি সেন্সর এর তারের একটি ত্রুটি শুধুমাত্র যে চ্যানেল প্রভাবিত করে, বাকি সাতটি অক্ষত রেখে।

মূল বৈশিষ্ট্যাবলী

আরটিডি বনাম থার্মোকপল কেন মডিউল টাইপ গুরুত্বপূর্ণ

Q68RD3-G বিশেষভাবে একটি RTD ইনপুট মডিউল। RTD সেন্সর (Pt100, JPt100) measure temperature by resistance change in a platinum wire — a more linear and more stable measurement method than thermocouples over the temperature ranges typical of industrial process equipmentথার্মোকপলগুলি উচ্চতর তাপমাত্রা কভার করে এবং দ্রুততর ট্রানজিয়ান্টগুলি পরিমাপ করতে পারে, তবে আরটিডিগুলি দীর্ঘস্থায়ী প্রক্রিয়া তাপমাত্রা পরিমাপের জন্য আরও ভাল পরম নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা সরবরাহ করে।

MELSEC-Q তাপমাত্রা মডিউল পরিবারটি RTD ইনপুট (Q68RD3-G) এবং থার্মোকপল ইনপুট (Q64TD, Q68TD-G সিরিজ) উভয় বিকল্প সরবরাহ করে।অ্যাপ্লিকেশনে ইনস্টল করা সেন্সর টাইপ নিশ্চিত করুন ️ দুটি মডিউল টাইপ বিনিময়যোগ্য নয়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: Q68RD3-G তে চ্যানেল-টু-চ্যানেল বিচ্ছিন্নতার সুবিধা কী?

8 টি RTD ইনপুট চ্যানেলের প্রতিটি স্বাধীনভাবে অন্যান্য সমস্ত চ্যানেল এবং পিএলসি ব্যাকপ্লেন থেকে বিচ্ছিন্ন। একটি গ্রাউন্ড ত্রুটি সহ একটি সেন্সর, একটি সম্ভাব্য অফসেট,অথবা তারের ক্ষতি শুধুমাত্র যে চ্যানেল প্রভাবিত ¢ অবশিষ্ট 7 চ্যানেল সঠিকভাবে পরিমাপ অব্যাহত. অ-বিচ্ছিন্ন মডিউলগুলিতে, একটি সেন্সরের গ্রাউন্ডিং সমস্যা একই সাথে সমস্ত চ্যানেলে পাঠ্যকে ক্ষতিগ্রস্ত করতে পারে।

প্রশ্ন ২ঃ Q68RD3-G এর সাথে কোন RTD সেন্সরগুলি সামঞ্জস্যপূর্ণ?

Q68RD3-G প্ল্যাটিনাম প্রতিরোধের থার্মোমিটার গ্রহণ করেঃ Pt100, JPt100 (জাপানি মান), Pt1000, এবং JPt1000। এগুলি বিশ্বব্যাপী ব্যবহৃত স্ট্যান্ডার্ড শিল্প RTD প্রকার।নিকেল আরটিডি এবং থার্মোকপল এই মডিউলটির সাথে সামঞ্জস্যপূর্ণ নয়.

প্রশ্ন 3: Q68RD3-G কি এক্সটেনশন বেস র্যাকগুলিতে ব্যবহার করা যেতে পারে, অথবা শুধুমাত্র প্রধান বেস?

Q68RD3-G উভয় Q- সিরিজের প্রধান বেস এবং এক্সটেনশন বেস র্যাকগুলিতে ইনস্টল করা যেতে পারে। Verify the slot position and I/O assignment in the MELSEC-Q system configuration tool (GX Works2 or GX Developer) to ensure the module's address allocation does not conflict with other modules in the system.

প্রশ্ন ৪ঃ Q68RD3-G এর Pt100 সেন্সরগুলির জন্য কোন ওয়্যারিং পদ্ধতি সুপারিশ করা হয়?

বেশিরভাগ শিল্প অ্যাপ্লিকেশনগুলির জন্য 3-ডায়ার RTD তারের প্রস্তাব দেওয়া হয়, কারণ এটি সীসা তারের প্রতিরোধের ক্ষতিপূরণ দেয় যা অন্যথায় পরিমাপ অফসেট প্রবর্তন করবে।4 তারের ওয়্যারিং সম্পূর্ণরূপে সীসা প্রতিরোধের ত্রুটি নির্মূল করে সর্বোচ্চ নির্ভুলতা প্রদান করে. ২-ক্যাবল ওয়্যারিং সহজ কিন্তু ক্যাবলের প্রতিরোধের অনুপাতে পরিমাপ ত্রুটি প্রবর্তন করে √ শুধুমাত্র ছোট ক্যাবল রানগুলির জন্য উপযুক্ত যেখানে ত্রুটি গ্রহণযোগ্য।

প্রশ্ন ৫ঃ Q68RD3-G কিভাবে MELSEC-Q সিস্টেমে কনফিগার এবং প্রোগ্রাম করা হয়?

মডিউলটি জিএক্স ওয়ার্কস ২ (বা পুরানো কিউ-সিরিজ প্রকল্পগুলির জন্য জিএক্স ডেভেলপার) এ কনফিগার করা হয়েছে। মডিউল পরামিতি ¢ সেন্সর প্রকার, গড় মোড, তাপমাত্রা ইউনিট (°C বা °F),সতর্কতা সেটিংস সেট করা হয় ইন্টেলিজেন্ট ফাংশন মডিউল প্যারামিটার সম্পাদকQ-সিরিজের CPU CPU এবং প্রোগ্রামের কাঠামোর উপর নির্ভর করে FROM/TO নির্দেশাবলী বা সরাসরি ডিভাইস অ্যাক্সেস ব্যবহার করে মডিউলের বাফার মেমরি থেকে তাপমাত্রা তথ্য পড়ে।
