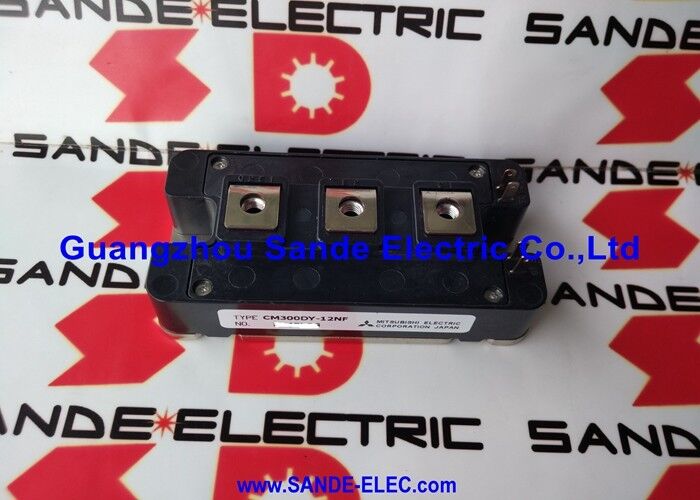

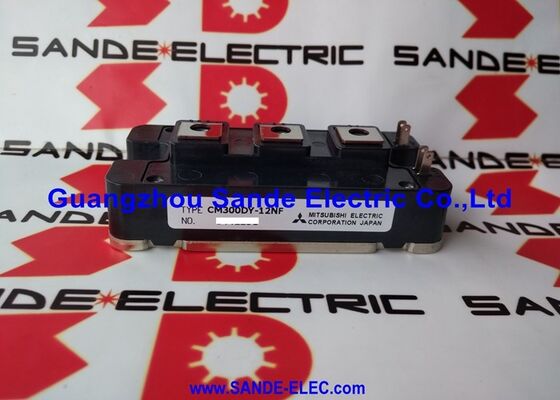

মিতসুবিশি IGBT পাওয়ার মডিউল CM300DY-12NF CM300DY12NF CM3OODY-12NF

CM300DY-12NF | Powerex Dual IGBTMOD™ NF-সিরিজ — 300A / 600V / হাফ ব্রিজ / সুপার-ফাস্ট FWDi / ইন্ডাস্ট্রিয়াল পাওয়ার কনভার্সন

ডুয়াল IGBTMOD — হাফ ব্রিজ বিল্ডিং ব্লক

CM300DY-12NF হল একটি অর্ধেক সেতু — একটি সিরিজ কনফিগারেশনে দুটি IGBT ট্রানজিস্টর যা একটি তিন-ফেজ ইনভার্টারের একটি ফেজ লেগ গঠন করে। যেখানে সিক্স-প্যাক ফরম্যাট (ফুজি 6MBP এর মত) তিনটি ফেজ পাকে একটি মডিউলে একীভূত করে, সেখানে CM300DY-12NF একবারে একটি ফেজ লেগ প্রদান করে — তিনটি CM300DY-12NF মডিউল একটি সম্পূর্ণ তিন-ফেজ ব্রিজ তৈরি করে।

আপার আইজিবিটি (উচ্চ দিক):মোটর ফেজ আউটপুটে ইতিবাচক DC বাস সংযোগ সুইচ করে।

নিম্ন IGBT (নিম্ন দিকে):নেতিবাচক DC বাস রিটার্নে মোটর ফেজ আউটপুট স্যুইচ করে।

প্রতিটি IGBT-এর একটি বিপরীত-সংযুক্ত সুপার-ফাস্ট রিকভারি ফ্রি-হুইল ডায়োড (FWDi) থাকে — যখন IGBT বন্ধ থাকে তখন ইন্ডাকটিভ মোটর লোডের জন্য রিটার্ন কারেন্ট পাথ প্রদান করে।

কী স্পেসিফিকেশন

অ্যাপ্লিকেশন

শিল্প মোটর ড্রাইভ:400V সাপ্লাই থেকে 37-75kW ক্লাসে ইন্ডাকশন মোটরগুলির জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ — 300A / 600V হাফ-ব্রিজ মডিউল প্রতি মডিউলে একটি ফেজ লেগ প্রদান করে, তিনটি মডিউল সম্পূর্ণ থ্রি-ফেজ ইনভার্টার সম্পূর্ণ করে।

শিল্প ইনভার্টার:নিরবিচ্ছিন্ন পাওয়ার সাপ্লাই (ইউপিএস), সক্রিয় পাওয়ার ফিল্টার এবং শিল্প ও বাণিজ্যিক স্থাপনায় গ্রিড-টাই ইনভার্টার সিস্টেমের জন্য ডিসি থেকে এসি রূপান্তর।

উচ্চ-পাওয়ার সুইচ-মোড পাওয়ার সাপ্লাই:শিল্প ইলেক্ট্রোকেমিক্যাল প্রসেস, প্লাজমা ইকুইপমেন্ট এবং সেমিকন্ডাক্টর ম্যানুফ্যাকচারিং ইকুইপমেন্টের জন্য বড় SMPS ডিজাইন — যেখানে CM300DY-12NF-এর 300A একটানা কারেন্ট উচ্চ-শক্তি ডিসি রূপান্তরকে সক্ষম করে।

ট্র্যাকশন ইনভার্টার:রেল গাড়ির সহায়ক ইনভার্টার এবং শিল্প যানবাহন ড্রাইভ সিস্টেমের জন্য 300A-শ্রেণীর সুইচিং প্রয়োজন।

নবায়নযোগ্য শক্তি:উইন্ড টারবাইন কনভার্টার স্টেজ এবং ইউটিলিটি-স্কেল সোলার ইনভার্টার ডিজাইনের জন্য নির্ভরযোগ্য 600V-শ্রেণী, 300A স্যুইচিং ক্ষমতা প্রয়োজন।

ঢালাই এবং প্লাজমা কাটা:বৈদ্যুতিন সংকেতের মেরু বদল-ভিত্তিক ওয়েল্ডিং পাওয়ার সাপ্লাই এবং প্লাজমা কাটিং সিস্টেম — যেখানে মডিউলের দ্রুত স্যুইচিং দক্ষ উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদল অপারেশন সক্ষম করে।

উচ্চ-ভোল্টেজ পালস অ্যাপ্লিকেশন:CM300DY-12NF এর 600V ব্লকিং এবং 300A সুইচিং ক্ষমতা বৈজ্ঞানিক এবং শিল্প গবেষণা অ্যাপ্লিকেশনের জন্য স্পন্দিত পাওয়ার সিস্টেমে প্রয়োগ করা হয়েছে।

FAQ

প্রশ্ন 1: একটি সম্পূর্ণ থ্রি-ফেজ ইনভার্টার তৈরি করতে কয়টি CM300DY-12NF মডিউল প্রয়োজন?

তিনটি মডিউল — একটি প্রতি ফেজ লেগ (U, V, W)। প্রতিটি CM300DY-12NF একটি আউটপুট পর্যায়ের জন্য উপরের এবং নীচের IGBT সুইচগুলি সরবরাহ করে। তিনটি মডিউল তাদের ডিসি বাস এবং আউটপুট ফেজ সংযোগে সমান্তরালভাবে সম্পূর্ণ তিন-ফেজ ব্রিজ তৈরি করে। এই মডুলার পদ্ধতিটি প্রতি-ফেজ প্রতিস্থাপনের অনুমতি দেয় যখন শুধুমাত্র একটি মডিউল ব্যর্থ হয়, সম্পূর্ণ সেতুটি প্রতিস্থাপন না করে।

প্রশ্ন 2: CM300DY-12NF-এ সুপার-ফাস্ট রিকভারি FWDi-এর তাৎপর্য কী?

যখন একটি আইজিবিটি চালু হয়, তখন পরিপূরক ফ্রিহুইলিং ডায়োড যা ইন্ডাকটর কারেন্ট পরিচালনা করে তা অবশ্যই কন্ডাক্ট করা বন্ধ করে দিতে হবে — কিন্তু একটি ধীর-পুনরুদ্ধার ডায়োড ব্লকিং অবস্থায় পৌঁছানোর আগে একটি বড় রিভার্স রিকভারি কারেন্ট স্পাইক তৈরি করে। এই স্পাইকটি সুইচিং IGBT এর মধ্য দিয়ে প্রবাহিত হয়, সুইচিং লস বৃদ্ধি করে এবং EMC শব্দ উৎপন্ন করে। এনএফ-সিরিজ সুপার-ফাস্ট রিকভারি এফডব্লিউডিআই এই স্পাইককে কমিয়ে দেয় — লোকসান কমায় এবং মোটর ড্রাইভ ডিজাইনে EMC ফিল্টারিং সহজ করে।

প্রশ্ন 3: CM300DY-12NF চ্যাসিস ইনস্টলেশনে কোন মাউন্টিং টর্ক প্রযোজ্য?

Powerex CM300DY-12NF বেস প্লেট স্ক্রুগুলির জন্য মাউন্টিং টর্ক নির্দিষ্ট করে — সাধারণত মডিউল মাউন্টিং হার্ডওয়্যারের জন্য 2-3 N·m। আন্ডার-টর্ক অপর্যাপ্ত তাপীয় যোগাযোগ তৈরি করে, Rth(ch) বৃদ্ধি করে এবং প্রদত্ত লোড কারেন্টে জংশন তাপমাত্রা বাড়ায়। অতিরিক্ত ঘূর্ণন সঁচারক বল সিরামিক DCB সাবস্ট্রেট ফাটল ঝুঁকি. সঠিক টর্ক স্পেসিফিকেশনের জন্য CM300DY-12NF ডেটাশিট থেকে নিশ্চিত করুন। মাউন্ট করার আগে একইভাবে তাপীয় ইন্টারফেস যৌগ প্রয়োগ করুন।

প্রশ্ন 4: বর্তমান ক্ষমতা বাড়ানোর জন্য CM300DY-12NF সমান্তরালভাবে পরিচালিত হতে পারে?

সমান্তরাল অপারেশন সম্ভব কিন্তু বর্তমান ভাগাভাগির জন্য সতর্ক মনোযোগ প্রয়োজন। VCE(sat)-এর ধনাত্মক তাপমাত্রার গুণাঙ্ক সহ IGBTগুলি — NF-সিরিজ বৈশিষ্ট্য — সমান্তরালে তাপীয়ভাবে স্ব-ভারসাম্য: একটি গরম চলমান মডিউলের উচ্চতর VCE(sat) থাকে এবং এইভাবে আনুপাতিকভাবে কম কারেন্ট বহন করে। যাইহোক, সমান্তরাল মডিউলগুলির মধ্যে বাস বারের বিন্যাসে বিপথগামী ইন্ডাকট্যান্স পার্থক্যগুলি স্যুইচিংয়ের সময় গতিশীল বর্তমান ভারসাম্যহীনতা সৃষ্টি করে। সমান্তরাল IGBT অপারেশনের জন্য একই ব্যাচ থেকে সিমেট্রিক বাস বার লেআউট এবং মিলিত মডিউল প্রয়োজন।
