FANUC মডিউল A76L-0300-0077 A76L03000077 A76L-00300-0077

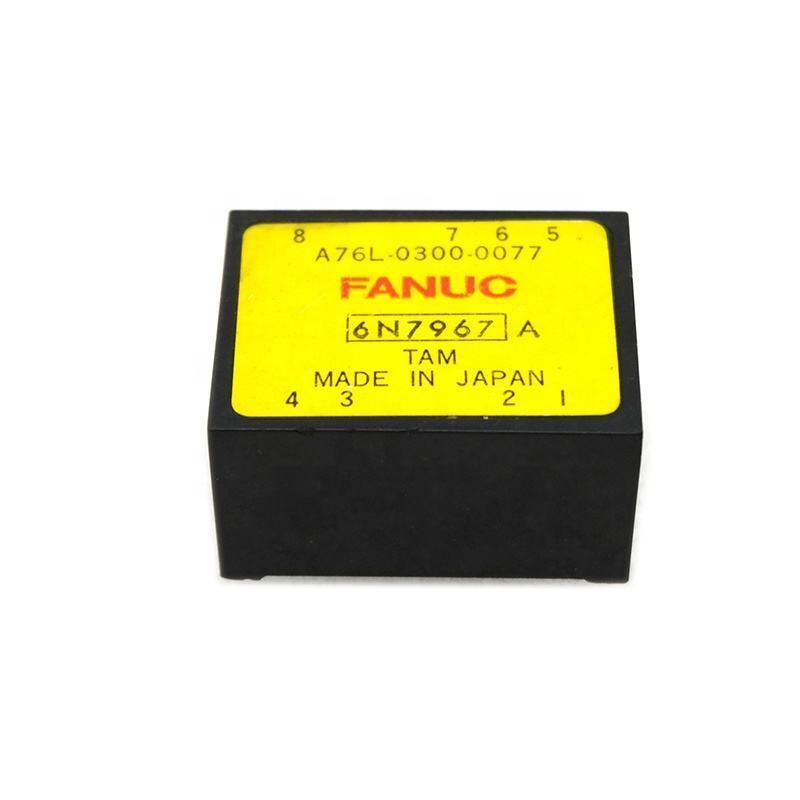

A76L-0300-0077 | FANUC আইসোলেশন এমপ্লিফায়ার মডিউল — সিলড / PCB মাউন্ট / 0.07 পাউন্ড / সার্ভো ড্রাইভ সিগন্যাল আইসোলেশন

আইসোলেশন এমপ্লিফায়ার — ড্রাইভ ইলেকট্রনিক্সে নিরাপত্তা বাধা

A76L-0300-0077 হল FANUC সার্ভো ড্রাইভ এবং CNC সিস্টেমের জন্য একটি সিল করা আইসোলেশন এমপ্লিফায়ার মডিউল — একটি ছোট, PCB-মাউন্ট করা উপাদান যা সার্ভো ড্রাইভের উচ্চ-ভোল্টেজ পাওয়ার সার্কিট এবং কম-ভোল্টেজ নিয়ন্ত্রণ ইলেকট্রনিক্সের মধ্যে গ্যালভানিক বিচ্ছিন্নতা প্রদান করে।

একটি FANUC সার্ভো এমপ্লিফায়ারে, মোটরটি মেইন সরবরাহ থেকে প্রাপ্ত একটি 280-680V ডিসি বাস থেকে কাজ করে। ড্রাইভের কন্ট্রোল বোর্ড এবং CNC 5V বা 3.3V লজিক স্তরে কাজ করে। পাওয়ার পর্যায়ে মোটর কারেন্ট এবং বাস ভোল্টেজ পরিমাপের জন্য উচ্চ-ভোল্টেজ ডোমেন থেকে কম-ভোল্টেজ কন্ট্রোল ডোমেনে একটি সংকেত আনতে হয় — বিচ্ছিন্নতা পরিবর্ধক এই সংকেত স্থানান্তর সম্পাদন করে যখন একটি বাধা বজায় রাখে যা উচ্চ ভোল্টেজকে সংবেদনশীল নিয়ন্ত্রণ ইলেকট্রনিক্সে পৌঁছাতে বাধা দেয়।

মূল পণ্য তথ্য

PCB মাউন্ট — ড্রাইভ ইলেকট্রনিক্সে একীকরণ

PCB মাউন্ট ফরম্যাট মানে A76L-0300-0077 সোল্ডার বা প্রেস-ফিট করে সরাসরি সার্ভো অ্যামপ্লিফায়ারের কন্ট্রোল বোর্ডে — এটি আলাদাভাবে তারযুক্ত ইউনিটের পরিবর্তে ড্রাইভের সিগন্যাল চেইনের একটি অভ্যন্তরীণ উপাদান:

থ্রু-হোল বা প্রেস-ফিট পিন:মডিউলের পিনগুলি PCB-তে সন্নিবেশিত করে, এর ইনপুট (উচ্চ-ভোল্টেজ সাইড) এবং আউটপুট (লো-ভোল্টেজ সাইড) টার্মিনালগুলিকে ড্রাইভের PCB-তে সংশ্লিষ্ট সার্কিট নোডগুলির সাথে সংযুক্ত করে।

কমপ্যাক্ট পদচিহ্ন:সিল করা মডিউলের ছোট পায়ের ছাপ (এর 0.07 পাউন্ড ওজন দ্বারা নিশ্চিত — অত্যন্ত হালকা) একটি সার্ভো ড্রাইভ নিয়ন্ত্রণ বোর্ডের উপাদান ঘনত্বের মধ্যে ফিট করে।

কোন বাহ্যিক তারের সংযোগ নেই:PCB ইন্টিগ্রেশন প্যানেল-মাউন্ট করা আইসোলেশন অ্যামপ্লিফায়ারের জন্য প্রয়োজনীয় আলাদা কেবল রাউটিং দূর করে — সময়ের সাথে সাথে ব্যর্থ হতে পারে এমন সংযোগ পয়েন্টের সংখ্যা হ্রাস করে।

অ্যাপ্লিকেশন

FANUC সার্ভো পরিবর্ধক রক্ষণাবেক্ষণ:একটি FANUC servo পরিবর্ধক মাঝে মাঝে বর্তমান প্রতিক্রিয়া ত্রুটিগুলি বিকাশ করে — অনিয়মিত বর্তমান রিডিং, সার্ভো টিউনিং ড্রিফ্ট, বা বর্তমান পরিমাপের সাথে সম্পর্কিত অব্যক্ত অ্যালার্ম কোডগুলি। A76L-0300-0077 বিচ্ছিন্নতা পরিবর্ধক বর্তমান সেন্সিং সংকেত প্রদানকারী উপাদান হিসাবে চিহ্নিত করা হয়। প্রতিস্থাপন স্থিতিশীল, সঠিক বর্তমান প্রতিক্রিয়া পুনরুদ্ধার করে।

FANUC ড্রাইভ বোর্ড মেরামত:একটি সার্ভো ড্রাইভের PCB-স্তরের মেরামতের জন্য আইসোলেশন এমপ্লিফায়ার মডিউলটি প্রতিস্থাপন করা প্রয়োজন — A76L-0300-0077 হল এই অবস্থানের জন্য FANUC-নির্দিষ্ট উপাদান।

FAQ

প্রশ্ন 1: কোন উপসর্গগুলি একটি FANUC সার্ভো সিস্টেমে একটি ব্যর্থ A76L-0300-0077 বিচ্ছিন্নতা পরিবর্ধক নির্দেশ করে?

একটি ত্রুটিপূর্ণ বিচ্ছিন্নতা পরিবর্ধক ভুল বা অনিয়মিত বর্তমান প্রতিক্রিয়া তৈরি করে — সার্ভো টিউনিং অস্থিরতা, স্বাভাবিক লোডে অপ্রত্যাশিত ওভারকারেন্ট অ্যালার্ম, পর্যায়গুলির মধ্যে অসমমিত কারেন্ট রিডিং বা সার্ভো লুপে দোলন হিসাবে উপস্থিত হয়। এই লক্ষণগুলি পাওয়ার স্টেজ বা মোটর ফল্টের পরিবর্তে একটি অবনমিত বিচ্ছিন্নতা পরিবর্ধক আউটপুট সংকেতের সাথে সামঞ্জস্যপূর্ণ।

প্রশ্ন 2: A76L-0300-0077 কি কম্পোনেন্ট লেভেলে প্রতিস্থাপন করা যেতে পারে, নাকি এর জন্য সম্পূর্ণ বোর্ড প্রতিস্থাপনের প্রয়োজন হয়?

A76L-0300-0077 হল একটি PCB-মাউন্ট করা মডিউল — এটি PCB সোল্ডারিং দক্ষতা এবং প্রযোজ্য FANUC পরিষেবা ডকুমেন্টেশনে অ্যাক্সেস সহ একজন প্রযুক্তিবিদ দ্বারা উপাদান স্তরে প্রতিস্থাপন করা যেতে পারে। বোর্ড-স্তরের মেরামত সম্পূর্ণ সার্ভো অ্যামপ্লিফায়ার কন্ট্রোল বোর্ড প্রতিস্থাপনের খরচ এড়ায়। প্রতিস্থাপনের আগে বোর্ডের চিহ্ন বা পরিষেবা ডকুমেন্টেশন থেকে উপাদানটির পিন সনাক্তকরণ এবং ইনস্টলেশন অভিযোজন নিশ্চিত করুন।

প্রশ্ন 3: এই শ্রেণীর বিচ্ছিন্নতা পরিবর্ধকগুলির জন্য বিচ্ছিন্নতা ভোল্টেজের স্পেসিফিকেশন কী?

সার্ভো ড্রাইভ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত শিল্প বিচ্ছিন্নতা পরিবর্ধক মডিউলগুলি সাধারণত ইনপুট এবং আউটপুটের মধ্যে 1,500–3,000V বিচ্ছিন্নতা ভোল্টেজ প্রদান করে — যা যথেষ্ট নিরাপত্তা মার্জিন সহ স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল সার্ভো ড্রাইভের (280–680V DC) ডিসি বাস ভোল্টেজ সহ্য করার জন্য যথেষ্ট। A76L-0300-0077 এর নির্দিষ্ট বিচ্ছিন্নতা ভোল্টেজ FANUC এর উপাদান ডকুমেন্টেশন থেকে নিশ্চিত করা হয়েছে; এটি অবশ্যই ড্রাইভের ডিসি বাসের সর্বোচ্চ ভোল্টেজ এবং প্রয়োজনীয় নিরাপত্তা মার্জিন পূরণ করতে হবে বা অতিক্রম করতে হবে।

Q4: বিভিন্ন ধরনের FANUC ড্রাইভের জন্য A76L-0300-0077 এর একাধিক রূপ আছে?

হ্যাঁ — FANUC-এর A76L-0300 সিরিজে একাধিক অংশ নম্বর রয়েছে (0077, 0102, 0133, 0164, 0186, ইত্যাদি) প্রতিটি একটি নির্দিষ্ট FANUC ড্রাইভ বোর্ড অবস্থানের জন্য একটি নির্দিষ্ট বিচ্ছিন্নতা পরিবর্ধক কনফিগারেশন নির্দিষ্ট করে৷ বৈকল্পিক লাভ, সংকেত পরিসীমা, সংযোগকারী পিনআউট, বা প্যাকেজ বিন্যাসে ভিন্ন হতে পারে। FANUC পরিষেবার ডকুমেন্টেশন থেকে নিশ্চিত হওয়া নির্দিষ্ট বোর্ডের অবস্থানের সাথে সর্বদা A76L অংশ নম্বরটি মেলে — সামঞ্জস্যতা যাচাই না করে একটি ভিন্ন A76L ভেরিয়েন্ট প্রতিস্থাপন করবেন না।
