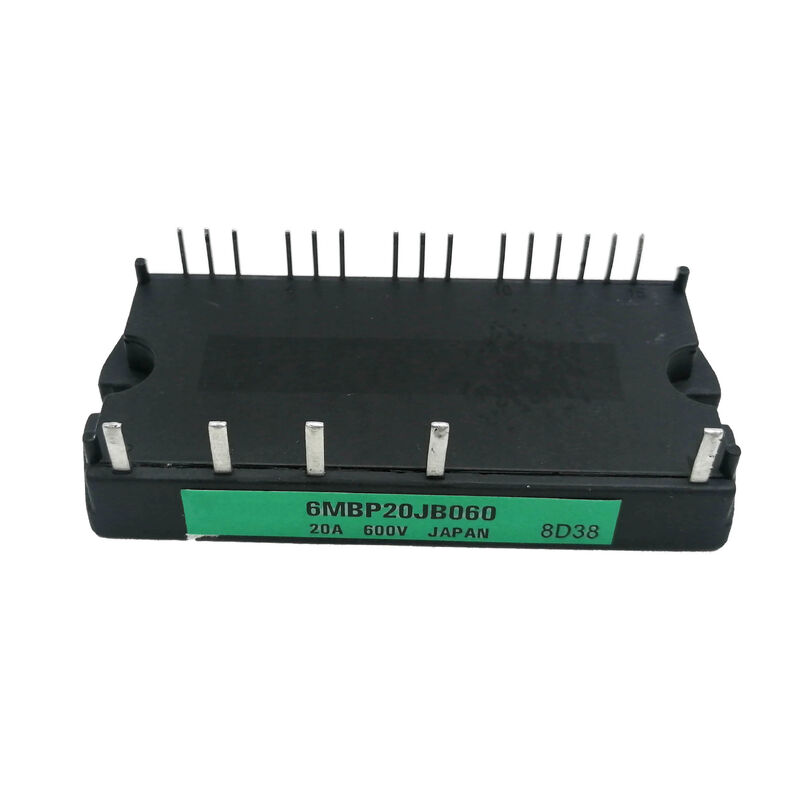

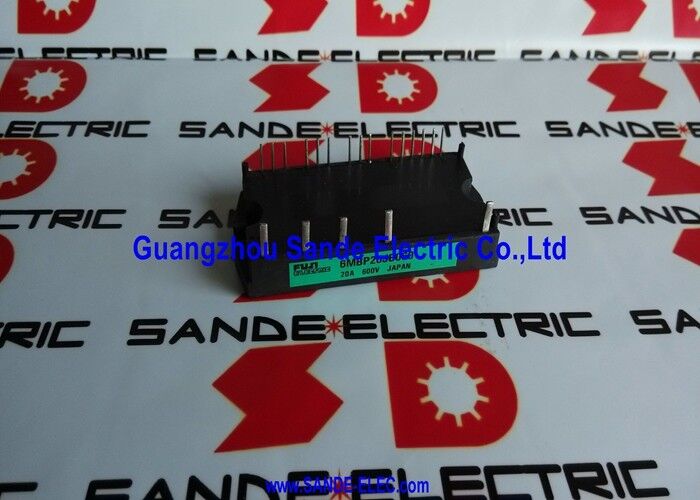

6MBP20JB-060 | ফুজি ইলেকট্রিক ছোট আইপিএম মডিউল — 20A / 600V / 6-প্যাক / 7 ম-জেনারেশন IGBT / অন্তর্নির্মিত সুরক্ষা

20A-এ ছোট আইপিএম — লো-পাওয়ার থ্রি-ফেজ ড্রাইভ কোর

6MBP20JB-060 হল ফুজি ইলেকট্রিক-এর একটি ছোট বুদ্ধিমান পাওয়ার মডিউল — 20A এবং 600V-এ 6MBP IPM পরিবারের কমপ্যাক্ট, নিম্ন-বর্তমান সদস্য। যেখানে উচ্চ-বর্তমান ভেরিয়েন্টগুলি (100A, 150A) কিলোওয়াট পরিসরে শিল্প মোটর ড্রাইভগুলি পরিবেশন করে, সেখানে 20A Small IPM ছোট ড্রাইভ অ্যাপ্লিকেশনগুলিকে লক্ষ্য করে: কমপ্যাক্ট সার্ভো সিস্টেম, অ্যাপ্লায়েন্স মোটর ড্রাইভ, কম-পাওয়ার পাম্প এবং ফ্যান, এবং স্থান-সীমাবদ্ধ বৈদ্যুতিন সংকেতের মেরু বদল ডিজাইন।

Small IPM-এ "Small" P633A কমপ্যাক্ট প্যাকেজ বিন্যাসকে চিহ্নিত করে — উচ্চতর বর্তমান রেটিং-এ ব্যবহৃত স্ট্যান্ডার্ড 6MBP হাউজিং থেকে শারীরিকভাবে ছোট। এর আকার হ্রাস হওয়া সত্ত্বেও, 6MBP20JB-060 সম্পূর্ণ বুদ্ধিমান পাওয়ার মডিউল বৈশিষ্ট্য সেটটি ধরে রেখেছে: একটি সম্পূর্ণ তিন-ফেজ সেতুর জন্য ছয়টি IGBT ট্রানজিস্টর, ইন্টিগ্রেটেড গেট ড্রাইভ ইলেকট্রনিক্স, এবং মাল্টি-ফাংশন সুরক্ষা।

কী স্পেসিফিকেশন

অন্তর্নির্মিত সুরক্ষা — এক মডিউলে চারটি কার্য

ওভারকারেন্ট সুরক্ষা (OC):অত্যধিক সংগ্রাহক কারেন্ট সনাক্ত করে এবং মডিউলের রেট করা শর্ট-সার্কিট সহ্য সময়ের মধ্যে IGBT গেটগুলি বন্ধ করে দেয়। মোটর ওয়াইন্ডিং শর্ট সার্কিট, আউটপুট ওয়্যারিং ফল্ট এবং PWM ড্রাইভ ত্রুটি থেকে রক্ষা করে।

আন্ডার-ভোল্টেজ লকআউট (UV):গেট ড্রাইভ সরবরাহ ভোল্টেজ নিরীক্ষণ করে। নির্ভরযোগ্য IGBT স্যুইচিংয়ের জন্য সরবরাহ ন্যূনতম থ্রেশহোল্ডের নীচে নেমে গেলে, মডিউলটি স্বয়ংক্রিয়ভাবে গেট আউটপুটকে বাধা দেয় — ধ্বংসাত্মক আংশিক-অন অপারেশন প্রতিরোধ করে।

অতিরিক্ত তাপমাত্রা সুরক্ষা (OT):একটি তাপ সুরক্ষা ফাংশন মডিউলটি বন্ধ করে দেয় যখন সংযোগের তাপমাত্রা থ্রেশহোল্ড অতিক্রম করে — অপর্যাপ্ত শীতলতা বা স্থায়ী ওভারলোড থেকে স্থায়ী ক্ষতি প্রতিরোধ করে।

তাপমাত্রা সেন্সর আউটপুট:একটি পৃথক এনালগ তাপমাত্রা আউটপুট সংকেত হোস্ট কন্ট্রোলারকে রিয়েল টাইমে মডিউলের তাপীয় অবস্থা পর্যবেক্ষণ করতে দেয় — সুরক্ষা থ্রেশহোল্ডে পৌঁছানোর আগে ড্রাইভ সিস্টেমকে আউটপুট কারেন্ট বা PWM ফ্রিকোয়েন্সি সক্রিয়ভাবে কমাতে সক্ষম করে।

অ্যাপ্লিকেশন

ছোট সার্ভো ড্রাইভ:রোবট আনুষাঙ্গিক, নির্ভুল পজিশনিং স্টেজ এবং মেশিন টুল অক্ষ ড্রাইভের জন্য কমপ্যাক্ট সার্ভো অ্যামপ্লিফায়ার নিম্ন পাওয়ার লেভেলে — যেখানে 20A / 600V রেটিং এবং কমপ্যাক্ট P633A প্যাকেজ স্থান-দক্ষ সার্ভো ড্রাইভ ডিজাইনকে সক্ষম করে।

পাম্প এবং ফ্যান ইনভার্টার:ছোট শিল্প পাম্প, HVAC ফ্যান ড্রাইভ এবং সাব-5kW ক্লাসে কুলিং সিস্টেম ফ্যান কন্ট্রোলার — যেখানে কমপ্যাক্ট আইপিএম ইন্টিগ্রেটেড গেট ড্রাইভ এবং সুরক্ষা সহ ইনভার্টার ডিজাইনকে সহজ করে তোলে।

অ্যাপ্লায়েন্স মোটর ড্রাইভ:ওয়াশিং মেশিন মোটর ইনভার্টার, এয়ার কন্ডিশনার কম্প্রেসার ড্রাইভ এবং রেফ্রিজারেটর মোটর কন্ট্রোলার — 600V / 20A ক্লাস হোম অ্যাপ্লায়েন্স ইনভার্টারে প্রাথমিক সুইচিং উপাদান পরিবেশন করে।

শিল্প অটোমেশন অক্ষ:মাল্টি-অক্ষ অটোমেশন সরঞ্জাম, পরিবাহক পজিশনিং সিস্টেম এবং ছোট অ্যাসেম্বলি মেশিন ড্রাইভে নিম্ন-শক্তি অক্ষ ড্রাইভ।

নবায়নযোগ্য শক্তি মাইক্রো-ইনভার্টার:ছোট ফটোভোলটাইক মাইক্রো-ইনভার্টার ডিজাইন পৃথক সোলার প্যানেল ডিসি আউটপুটকে গ্রিড-ফ্রিকোয়েন্সি এসি-তে রূপান্তর করে।

FAQ

প্রশ্ন 1: কিভাবে 6MBP20JB-060 "ছোট আইপিএম" উচ্চতর স্রোতে স্ট্যান্ডার্ড 6MBP মডিউল থেকে আলাদা?

"ছোট আইপিএম" উপাধিটি কমপ্যাক্ট P633A প্যাকেজকে চিহ্নিত করে — 50A এবং তার উপরে ব্যবহৃত স্ট্যান্ডার্ড 6MBP হাউজিং থেকে শারীরিকভাবে ছোট। বৈদ্যুতিকভাবে, একই সমন্বিত গেট ড্রাইভ এবং সুরক্ষা বৈশিষ্ট্যগুলি প্রযোজ্য — পার্থক্য হল প্যাকেজ আকার এবং বর্তমান শ্রেণী (কমপ্যাক্ট অ্যাপ্লিকেশনের জন্য 20A বনাম বড় ড্রাইভের জন্য 50A+)। ছোট প্যাকেজটির জন্য ছোট পদচিহ্নের মধ্যে তাপীয় অপব্যবহার পরিচালনা করার জন্য সতর্ক PCB বিন্যাস প্রয়োজন।

প্রশ্ন 2: কোন PWM ক্যারিয়ার ফ্রিকোয়েন্সি 6MBP20JB-060 সমর্থন করতে পারে?

20A শ্রেণীর সপ্তম-প্রজন্মের ফুজি আইপিএমগুলি 15-20kHz পর্যন্ত PWM ক্যারিয়ার ফ্রিকোয়েন্সি সমর্থন করে — শান্ত মোটর অপারেশন (শ্রবণযোগ্য ফ্রিকোয়েন্সির উপরে) এবং সূক্ষ্ম কারেন্ট রিপল নিয়ন্ত্রণ সক্ষম করে। উচ্চতর ক্যারিয়ার ফ্রিকোয়েন্সি সুইচিং ক্ষতি বাড়ায়; নিশ্চিত করুন যে তাপ নকশা নির্বাচিত ক্যারিয়ার ফ্রিকোয়েন্সিতে বর্ধিত শক্তি অপচয় পরিচালনা করতে পারে। বেশিরভাগ ছোট মোটর ড্রাইভ অ্যাপ্লিকেশন JB-সিরিজ আইপিএম সহ 8-16kHz ক্যারিয়ার ফ্রিকোয়েন্সি ব্যবহার করে।

প্রশ্ন 3: 6MBP20JB-060 এর জন্য কোন গেট ড্রাইভ সরবরাহ প্রয়োজন?

জেবি-সিরিজের ছোট আইপিএম-এর গেট ড্রাইভের জন্য একটি বিভক্ত সরবরাহ প্রয়োজন — IGBT টার্ন-অনের জন্য ইতিবাচক সরবরাহ এবং টার্ন-অফ এবং সক্রিয় ক্ল্যাম্পের জন্য নেতিবাচক সরবরাহ। সাধারণ গেট সরবরাহ +15V / -8V থেকে -10V হয়। সঠিক সরবরাহ ভোল্টেজ পরিসীমা 6MBP20JB-060 অ্যাপ্লিকেশন ম্যানুয়াল থেকে নিশ্চিত করা হয়েছে। নির্দিষ্ট পরিসরের বাইরে কাজ করার ফলে গেট ড্রাইভের কর্মক্ষমতা হ্রাস বা UV লকআউট ট্রিগার হওয়ার ঝুঁকি থাকে।

প্রশ্ন 4: একটি সুরক্ষা ইভেন্টের পরে 6MBP20JB-060 এর জন্য ফল্ট রিসেট পদ্ধতি কী?

IPM এর সুরক্ষা সক্রিয় হওয়ার পরে (OC, UV, বা OT), ফল্ট আউটপুট পিন ফল্ট অবস্থা নির্দেশ করে। রিসেট করতে: প্রথমে ফল্ট কন্ডিশন মুছে ফেলুন (ওভারকারেন্ট কারণ সাফ করুন, গেট সাপ্লাই ভোল্টেজ পুনরুদ্ধার করুন, অথবা মডিউলটিকে থ্রেশহোল্ডের নীচে ঠান্ডা হতে দিন)। তারপরে একটি রিসেট পালস প্রয়োগ করুন — সাধারণত ফল্ট রিসেট ইনপুটে একটি সংক্ষিপ্ত নিম্ন থেকে উচ্চ রূপান্তর — গেট ড্রাইভ আউটপুট পুনরায় সক্ষম করতে। শুধুমাত্র PWM ইনপুট দ্বারা দোষ সাফ করা যাবে না; একটি ইতিবাচক রিসেট কর্ম প্রয়োজন.
