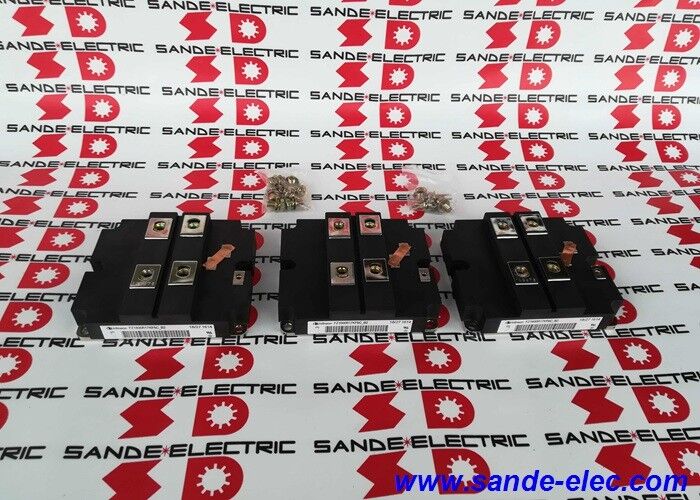

FZ1600R17KF6C-B2∙ Infineon ছয়-প্যাক আইজিবিটি মডিউল 1600A / 1700V / 12.5kW / 130×140mm / ইন্ডাস্ট্রিয়াল ড্রাইভ রিপেয়ার
1600A এ ছয়-প্যাক ফর্ম্যাট এক মডিউল, সম্পূর্ণ থ্রি-ফেজ ব্রিজ
FZ1600R17KF6C-B2 হল ইনফিনিয়নের ছয়-প্যাক আইজিবিটি মডিউল 1600A এবং 1700V এ একটি সম্পূর্ণ তিন-ফেজ ইনভার্টার ব্রিজ একক হাউজে।তিন ফেজ সেতু সব ছয় সুইচিং অবস্থান 130 × 140mm প্যাকেজ মধ্যে অন্তর্ভুক্ত করা হয়: তিনটি আউটপুট ফেজ (ইউ, ভি, ডাব্লু) এর প্রত্যেকটির জন্য অ্যান্টি-প্যারালাল ফ্রিহুইলিং ডায়োড সহ উপরের এবং নীচের আইজিবিটি।
1600A নামমাত্র বর্তমান এবং 1700V ব্লকিং ভোল্টেজ এ, এটি সর্বোচ্চ বর্তমানের ছয়-প্যাক মডিউলগুলির মধ্যে একটি।5kW মোট শক্তি অপচয় এবং FZ EconoPACK + প্রেস ফিট হাউজিং এটি খুব বড় আকারের ড্রাইভ এবং শক্তি রূপান্তর সিস্টেমের জন্য একটি উপাদান হিসাবে চিহ্নিত করে.
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| কনফিগারেশন |
ছয় প্যাক |
| ভিসিইএস |
১৭০০ ভোল্ট |
| আইসি,নোম |
১৬০০ এ |
| IC TC=25°C এ |
২৬০০ এ |
| আইসিআরএম (শীর্ষ) |
৩২০০ এ |
| Ptot |
12.৫ কিলোওয়াট |
| ভিসিই (স্যাট) |
3.1 ¢3.6V @ IC=1600A |
| গেট চার্জ কুইজ |
১৯ μC |
| সিইএস |
১০৫ এন এফ |
| ভিসোল |
৪ কেভি |
| মাত্রা |
130 × 140 মিমি |
| ওজন |
২ পাউন্ড ৫ আউন্স |
1700V ব্লকিং ভোল্টেজ উচ্চ-ভোল্টেজ ডিসি বাস সিস্টেম সমর্থন
1700 ভোল্ট ভিসিইএস উচ্চতর এসি সরবরাহ ভোল্টেজ থেকে কাজ করা ড্রাইভ সিস্টেমগুলির জন্য প্রয়োজনীয় ব্লকিং হেডরুম সরবরাহ করেঃ
৬৯০ ভোল্ট এসি থ্রি-ফেজ থেকেঃসর্বাধিক লাইন-টু-লাইন ভোল্টেজ ≈ 976V ডিসি। 1700V ব্লকিং ভোল্টেজ এই পিকের উপরে 74% মার্জিন সরবরাহ করে √ সরবরাহের ট্রানজিয়ান্টগুলি শোষণ করে, কমিউটেশন ইন্ডাক্ট্যান্স ভোল্টেজ স্পাইক,আইজিবিটি-র ব্লকিং লিমিটের কাছাকাছি না গিয়ে সেমিকন্ডাক্টর বডি ডায়োডের রিভার্স রিকভারি ওভারশট.
৪৮০ ভোল্ট এসিদীর্ঘস্থায়ী সুরক্ষা প্রয়োজন বা উচ্চতর অস্থায়ী ওভারভোল্টেজ ঝুঁকি সহ সরবরাহ পরিবেশে কাজ করা সিস্টেমঃ1700 ভোল্ট শ্রেণীর আইজিবিটিগুলি একই সরবরাহ ভোল্টেজের জন্য 1200 ভোল্ট শ্রেণীর তুলনায় উল্লেখযোগ্যভাবে বেশি হেডরুম সরবরাহ করে.
এই ১৭০০ ভোল্টের সক্ষমতা হ'ল FZ1600R17KF6C-B2 এর কারণঃ
- ৬৯০ ভোল্ট এসি ইন্ডাস্ট্রিয়াল সাপ্লাই নেটওয়ার্ক থেকে চালিত বড় শিল্প ড্রাইভ
- বায়ু টারবাইন কনভার্টার স্টেজ উচ্চ ভোল্টেজ ডিসি সংযোগ থেকে কাজ করে
- উচ্চতর ডিসি বাস ভোল্টেজ সহ রেল যানবাহনের ট্র্যাকশন ইনভার্টার
অ্যাপ্লিকেশন
ইন্ডাস্ট্রিয়াল ড্রাইভঃভারী শিল্পের জন্য বড় পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ √ ইস্পাত কারখানা, সিমেন্ট কারখানা, খনি এবং রাসায়নিক প্রক্রিয়া সুবিধা যেখানে মোটর ড্রাইভ শত শত কিলোওয়াট থেকে বহু মেগাওয়াট পর্যন্ত।
বায়ু শক্তিঃমাল্টি-মেগাওয়াট বায়ু টারবাইনগুলির জেনারেটর-সাইড ইনভার্টার পর্যায়গুলি পরিবর্তনশীল গতির জেনারেটরের আউটপুটকে স্থিতিশীল গ্রিড-ফ্রিকোয়েন্সি এসিতে রূপান্তর করে।
ট্র্যাকশনঃহাই স্পিড এবং ভারী মালবাহী লোকোমোটিভের জন্য রেল ট্র্যাকশন ইনভার্টার যেখানে উচ্চ বর্তমান, উচ্চ ব্লকিং ভোল্টেজ এবং কমপ্যাক্ট ছয়-প্যাক প্যাকেজিংয়ের সমন্বয় ড্রাইভ সিস্টেমের ওজন হ্রাস করে।
পুনর্নবীকরণযোগ্য শক্তি সঞ্চয়ঃগ্রিড-টাইড ব্যাটারি এনার্জি স্টোরেজ সিস্টেম (বিইএসএস) ইউটিলিটি স্কেলে ইনভার্টার
