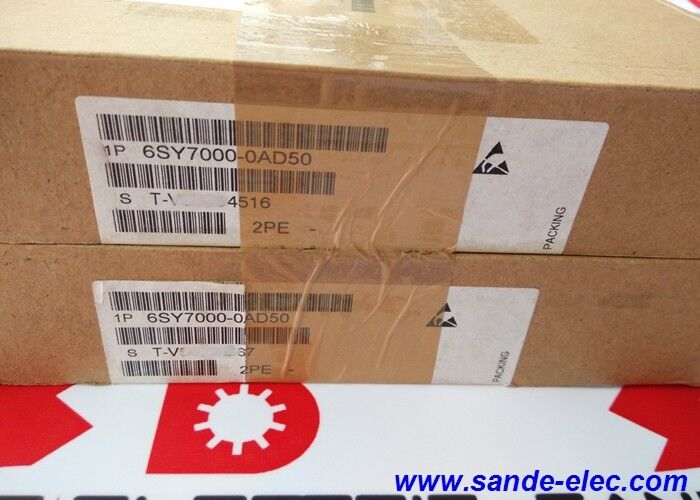

নতুন সিমেন্স 6SY7000-0AD50 IGBT মডিউল বক্সে 6SY70000AD50

6SY7000-0AD50 | সিমেন্স সিমোভার্ট মাস্টারড্রাইভস আইজিবিটি মডিউল — FZ1800R16KF4 / 1800A / 1600V / জেনারেটর সাইড ইনভার্টার

FZ1800R16KF4 — 6SY7000-0AD50 এর হৃদয়ে IGBT

6SY7000-0AD50 হল সিমেন্সের Infineon FZ1800R16KF4 IGBT মডিউলের জন্য সিমেন্সের স্পেয়ার পার্ট উপাধি যা SIMOVERT MASTERDRIVES বড় ড্রাইভ সিস্টেমে লাগানো হয়েছে। FZ1800R16KF4 হল একটি Infineon EconoPACK+ বিন্যাস IGBT মডিউল:

FZ উপাধি:"FZ" প্রেস-ফিট কন্টাক্ট প্রযুক্তি এবং ইন্টিগ্রেটেড ফ্রিহুইলিং ডায়োড সহ Infineon EconoPACK+ হাউজিং সনাক্ত করে — IGBT মডিউলের প্রজন্ম যা পরবর্তী EconoPACK+4 ফরম্যাটের আগে ছিল।

1800A সংগ্রাহক বর্তমান:রেট করা কেস তাপমাত্রায় মডিউলটির অবিচ্ছিন্ন অন-স্টেট বর্তমান ক্ষমতা। 1800A-এ, এটি EconoPACK+ ফর্ম্যাটে সর্বোচ্চ-বর্তমান স্ট্যান্ডার্ড IGBT মডিউলগুলির মধ্যে একটি — যা SIMOVERT MASTERDRIVES ইনস্টলেশনের সর্বোচ্চ-পাওয়ার ক্লাসের জন্য উপযুক্ত।

1600V ব্লকিং ভোল্টেজ:সংগ্রাহক-ইমিটার ব্রেকডাউন ভোল্টেজ 1600V ছাড়িয়ে গেছে — একটি স্ট্যান্ডার্ড 480V AC ড্রাইভ সিস্টেমের ~800V DC বাসের জন্য প্রয়োজনীয় 2× নিরাপত্তা মার্জিন প্রদান করে এবং 660-690V AC সরবরাহ ইনস্টলেশনের উচ্চতর DC বাস ভোল্টেজগুলিকে কভার করে।

কী স্পেসিফিকেশন

6SY7000 সিরিজ — সিমোভার্ট মাস্টারড্রাইভস আইজিবিটি খুচরা যন্ত্রাংশ

6SY7000 ক্যাটালগ সিরিজ হল IGBT এবং SIMOVERT MASTERDRIVES চ্যাসিস ড্রাইভের ভিতরে ব্যবহৃত পাওয়ার সেমিকন্ডাক্টর মডিউলগুলির জন্য সিমেন্সের খুচরা যন্ত্রাংশ উপাধির পরিসর। 6SY উপসর্গ এগুলিকে SIMOVERT খুচরা যন্ত্রাংশ হিসাবে চিহ্নিত করে — সাধারণ বাজার বিতরণের জন্য স্বতন্ত্র IGBT মডিউল নয়, তবে নির্দিষ্ট মাস্টারড্রাইভস ইনস্টলেশন অবস্থানের জন্য পূর্ব-কনফিগার করা, পরীক্ষিত এবং তালিকাভুক্ত ইউনিটগুলি:

নির্দিষ্ট অবস্থান:প্রতিটি 6SY7000 অংশ নম্বর একটি নির্দিষ্ট মাস্টারড্রাইভস ড্রাইভ চ্যাসিসের মধ্যে একটি সংজ্ঞায়িত অবস্থানের সাথে মিলে যায় — জেনারেটর সাইড, লাইন সাইড বা ইনভার্টার ব্রিজের মধ্যে নির্দিষ্ট ফেজ অবস্থান।

প্রাক-মিলিত স্পেসিফিকেশন:সিমেন্স নিশ্চিত করে যে 6SY7000-0AD50-এ FZ1800R16KF4 মডিউলটি এটির সাথে মানানসই MASTERDRIVES চ্যাসিসের তাপীয় ইন্টারফেস, মাউন্টিং এবং গেট ড্রাইভের প্রয়োজনীয়তা পূরণ করে — একটি জেনেরিক FZ6f04Fon-এর ক্যাট 1800-এর ক্যাট সোর্সিংয়ের তুলনায় সামঞ্জস্যের অনিশ্চয়তা দূর করে।

অ্যাপ্লিকেশন — উচ্চ-শক্তি শিল্প ড্রাইভ

1800A / 1600V এ, 6SY7000-0AD50 বৃহত্তম শিল্প ড্রাইভ অ্যাপ্লিকেশনগুলি পরিবেশন করে:

ইস্পাত শিল্প রোলিং মিল:হট এবং কোল্ড রোলিং মিলের প্রধান ড্রাইভ এবং অক্জিলিয়ারী ড্রাইভগুলি — বিলেট রোলিং এবং টেনশন কন্ট্রোল অপারেশনের সময় কিলোঅ্যাম্প রেঞ্জে পিক মোটর স্রোত সহ।

কাগজ এবং বোর্ড মেশিন:মাল্টি-মেগাওয়াট ক্লাসে মোটরগুলির মসৃণ পরিবর্তনশীল গতি নিয়ন্ত্রণের জন্য বড় কাগজের মেশিন প্রধান ড্রাইভ সিস্টেম।

খনির উত্তোলন:গভীর মাইন শ্যাফ্ট উত্তোলন সরঞ্জাম — বড় মোটর, উচ্চ টর্ক, কম করার সময় পুনর্জন্মমূলক অপারেশন, এবং ডিউটি ​​চক্রের চাহিদা।

বায়ু টারবাইন রূপান্তরকারী:মাল্টি-মেগাওয়াট উইন্ড টারবাইন পাওয়ার কনভার্টারগুলিতে গ্রিড-সাইড এবং জেনারেটর-সাইড ইনভার্টার ধাপগুলি — যেখানে 1600V ব্লকিং ভোল্টেজ উচ্চ-ভোল্টেজ কনভার্টার ডিজাইনে ব্যবহৃত উচ্চতর ডিসি লিঙ্ক ভোল্টেজগুলিকে মিটমাট করে।

FAQ

প্রশ্ন 1: একই মাস্টারড্রাইভ সিস্টেমে 6SY7000-0AD50 (1800A) এবং 6SY7000-0AC37 (1200A) এর মধ্যে পার্থক্য কী?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) হল জেনারেটর/মোটর-সাইড ইনভার্টার মডিউল সর্বোচ্চ-পাওয়ার মাস্টারড্রাইভস কনফিগারেশনে। 6SY7000-0AC37 (FZ1200R16KF4, 1200A) হল রিজেনারেটিভ মাস্টারড্রাইভ সিস্টেমের লাইন/সাপ্লাই-সাইড মডিউল। মোটর ওভারলোড ইভেন্টের সময় জেনারেটর সাইড সাধারণত লাইন সাইডের তুলনায় উচ্চ পিক কারেন্ট বহন করে — তাই জেনারেটর-সাইড অবস্থানের জন্য উচ্চতর 1800A রেটিং।

প্রশ্ন 2: Infineon থেকে সরাসরি প্রাপ্ত FZ1800R16KF4 দিয়ে 6SY7000-0AD50 প্রতিস্থাপিত করা যেতে পারে?

প্রযুক্তিগতভাবে, 6SY7000-0AD50 তার মূল IGBT ডিভাইস হিসাবে Infineon FZ1800R16KF4 ব্যবহার করে। যাইহোক, Siemens 6SY7000-সিরিজ মডিউলগুলি প্রি-স্ক্রিন করা হয়েছে এবং নির্দিষ্ট মাস্টারড্রাইভস ইনস্টলেশন অবস্থানের জন্য ক্যাটালগ করা হয়েছে। SIMOVERT MASTERDRIVES ওয়ারেন্টি এবং পরিষেবার উদ্দেশ্যে, সিমেন্স-ক্যাটালগযুক্ত 6SY7000-0AD50 ব্যবহার করাই সঠিক পদ্ধতি। সরাসরি Infineon FZ1800R16KF4 প্রতিস্থাপন প্রযুক্তিগতভাবে অভিজ্ঞ ড্রাইভ রক্ষণাবেক্ষণ ইঞ্জিনিয়ারদের জন্য সম্ভব যারা তাপীয় ইন্টারফেস এবং মাউন্টিং সামঞ্জস্য যাচাই করতে পারে।

Q3: একটি MASTERDRIVES চ্যাসিসে 6SY7000-0AD50 প্রতিস্থাপন করার সময় কোন নিরাপত্তা সতর্কতা প্রযোজ্য?

1600V শ্রেণীতে SIMOVERT MASTERDRIVES DC বাস প্রধান বিচ্ছিন্নতার পরে বিপজ্জনক ভোল্টেজ ধরে রাখে — মাস্টারড্রাইভস রক্ষণাবেক্ষণ ম্যানুয়ালটির সম্পূর্ণ ডিসচার্জ পদ্ধতি অনুসরণ করুন এবং পাওয়ার স্টেজের উপাদানগুলি অ্যাক্সেস করার আগে ডিসি বাসের ভোল্টেজ 50V এর নিচে যাচাই করুন। 1800A ক্ষমতায়, এই মডিউলগুলি শারীরিকভাবে বড় এবং ভারী — উভয় হাত এবং উপযুক্ত ESD সতর্কতা প্রয়োজন। মডিউল মাউন্টিং স্ক্রুগুলির জন্য সিমেন্সের নথিভুক্ত টর্ক স্পেসিফিকেশন অনুসরণ করুন।

প্রশ্ন 4: কোন লক্ষণগুলি একটি মাস্টারড্রাইভ ইনস্টলেশনে একটি ব্যর্থ 6SY7000-0AD50 IGBT মডিউল নির্দেশ করে?

জেনারেটর-সাইড আইজিবিটি ব্যর্থতা সাধারণত F030 হার্ডওয়্যার অ্যালার্ম তৈরি করে যা পাওয়ার মডিউল ওভারকারেন্ট, শর্ট সার্কিট বা ডিস্যাচুরেশন নির্দেশ করে — ড্রাইভ সক্ষম বা লোডের সময় প্রদর্শিত হয়। নির্দিষ্ট অ্যালার্ম কোডগুলি প্রভাবিত বৈদ্যুতিন সংকেতের মেরু বদল সেতু পর্বের উল্লেখ করে। কন্ট্রোল বোর্ডের ত্রুটিগুলি (যা পরামিতি বা যোগাযোগের ত্রুটি তৈরি করে) এবং মোটর ত্রুটিগুলি থেকে (যা বর্তমান অসামঞ্জস্য নিদর্শন তৈরি করে) থেকে আলাদা করুন। ডিসি বাস ছাড়ার সাথে IGBT জংশনগুলির প্রতিরোধ পরিমাপ দ্বারা নিশ্চিত করুন৷

প্রশ্ন 5: 6SY7000-0AD50 এর জন্য মাউন্টিং এবং থার্মাল ইন্টারফেস স্পেসিফিকেশন কি?

FZ1800R16KF4 EconoPACK+ মডিউলগুলির জন্য উপযুক্ত তাপীয় ইন্টারফেস যৌগ (থার্মাল গ্রীস বা প্যাড) সহ একটি সমতল, পরিষ্কার হিটসিঙ্ক পৃষ্ঠ এবং Infineon FZ1800R16KF4 ডেটাশিট স্পেসিফিকেশন অনুযায়ী মাউন্টিং টর্ক প্রয়োজন। অপর্যাপ্ত যোগাযোগের চাপ বা দূষিত তাপীয় ইন্টারফেস একই শক্তি অপচয়ের অধীনে জংশন তাপমাত্রা উল্লেখযোগ্যভাবে বৃদ্ধি করে — মডিউল নির্ভরযোগ্যতা হ্রাস করে এবং সম্ভাব্য অকাল ব্যর্থতার কারণ হয়। নির্দিষ্ট মাউন্টিং টর্ক এবং তাপ যৌগ স্পেসিফিকেশনের জন্য মাস্টারড্রাইভস চ্যাসিস রক্ষণাবেক্ষণ ম্যানুয়াল অনুসরণ করুন।
