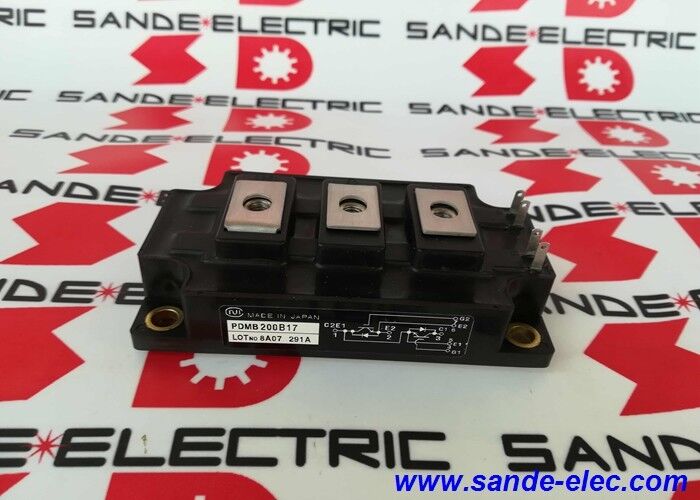

NEC IGBT PDMB200B17 অথবা PDMB2OOB17

PDMB200B17∙ NEC আইজিবিটি মডিউল ২০০ এ / ১৭০০ ভোল্ট / ডিস্ক্রিট সেমিকন্ডাক্টর / ইন্ডাস্ট্রিয়াল পাওয়ার কনভার্সন

এনইসি আইজিবিটি মডিউল √ প্রতিষ্ঠিত শিল্প শক্তি অর্ধপরিবাহী

এনইসি ইলেকট্রনিক্স (এখন ২০১০ সালে এনইসি ইলেকট্রনিক্স এবং রেনেসাস টেকনোলজির একীকরণের পরে রেনেসাস ইলেকট্রনিক্সের অংশ) আইজিবিটি সহ পাওয়ার সেমিকন্ডাক্টর মডিউলগুলির একটি প্রধান নির্মাতা ছিল,থাইরিস্টর মডিউল, এবং শিল্প অ্যাপ্লিকেশনগুলির জন্য বুদ্ধিমান পাওয়ার মডিউল। পিডিএমবি সিরিজটি শিল্প ড্রাইভ এবং ইনভার্টার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা এনইসির দ্বৈত আইজিবিটি মডিউল ফর্ম্যাটকে উপস্থাপন করে।

The PDMB200B17 at 200A and 1700V occupies the mid-to-high power class for industrial drive IGBTs — capable of switching sufficient current for motor drives in the 55–90kW range at standard industrial supply voltages.

মূল বৈশিষ্ট্যাবলী

আইজিবিটি প্রযুক্তি ০ কেন শিল্প ড্রাইভের জন্য আইজিবিটি

আইজিবিটি (আইসোলেটেড গেট বাইপোলার ট্রানজিস্টর) নিম্নলিখিতগুলি একত্রিত করেঃ

উচ্চ ইনপুট প্রতিবন্ধকতা (MOSFET গেট):গেটটি স্যুইচ করার জন্য কার্যত কোনও ড্রাইভ বর্তমানের প্রয়োজন হয় না, গেট ড্রাইভ সার্কিটটি কেবল গেট ক্যাপাসিটিটি চার্জ করে এবং নিষ্কাশন করে,বিপোলার ট্রানজিস্টরগুলির তুলনায় গেট ড্রাইভ ইলেকট্রনিক্সকে নাটকীয়ভাবে সরলীকৃত করে.

নিম্ন পরিবাহী ক্ষতি (বিপোলার আউটপুট):বিপোলার আউটপুট স্টেজটি উচ্চ স্রোতগুলিতেও কম স্যাচুরেশন ভোল্টেজ (ভিসিই ((স্যাট)) দিয়ে পরিচালনা করে একই বর্তমান স্তরের এমওএসএফইটিগুলির তুলনায় পরিবাহী শক্তির ক্ষতি হ্রাস করে।

দ্রুত স্যুইচঃIGBT turn-on and turn-off times in the microsecond range enable PWM frequencies of 2–20kHz — allowing smooth motor speed control without the acoustic noise that low switching frequencies produce in motor windings.

200A এবং 1700V এ, PDMB200B17 শিল্প মোটর ড্রাইভ, ইউপিএস সিস্টেম,এবং মাঝারি থেকে বড় শিল্প শক্তি শ্রেণীর শক্তি রূপান্তর সরঞ্জাম.

অ্যাপ্লিকেশন দৃশ্যকল্প

ইন্ডাস্ট্রিয়াল ভিএফডি মেরামতঃএকটি শিল্প ফ্যান বা পাম্প অ্যাপ্লিকেশনের জন্য একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ একটি IGBT মডিউল প্রতিস্থাপন প্রয়োজন।PDMB200B17 ড্রাইভের উপাদান বিল থেকে এই ড্রাইভের পাওয়ার স্টেজের জন্য উপযুক্ত এনইসি আইজিবিটি মডিউল হিসাবে চিহ্নিত করা হয়.

পরিকল্পিত রক্ষণাবেক্ষণ রিপ্লেঃএনইসি-সজ্জিত শিল্প ড্রাইভগুলির রক্ষণাবেক্ষণের একটি সুবিধা পিডিএমবি 200 বি 17 কে একটি সমালোচনামূলক খুচরা উপাদান হিসাবে রাখে যা অংশ সরবরাহের অপেক্ষায় দীর্ঘস্থায়ী ডাউনটাইম ছাড়াই একটি মোটর ড্রাইভের দ্রুত পুনরুদ্ধার নিশ্চিত করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন শিল্প অ্যাপ্লিকেশন PDMB200B17 শ্রেণীর IGBT মডিউল ব্যবহার করে?

200A / 1700V IGBT মডিউলগুলি ব্যবহার করেঃ 55 ′′ 90kW পরিসরে শিল্প মোটরগুলির জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, ডেটা সেন্টার এবং শিল্প লোডগুলির জন্য ইউপিএস সিস্টেম,রেল যানবাহন এবং ভারী শিল্প যানবাহনের জন্য ট্র্যাকশন ইনভার্টার, মাঝারি পাওয়ার ওয়েল্ডিং সিস্টেম এবং ইনডাকশন হিটিং কনভার্টার। নির্দিষ্ট অ্যাপ্লিকেশনটি PDMB200B17 ইনস্টল করা সরঞ্জামগুলির উপর নির্ভর করে।

প্রশ্ন ২ঃ PDMB200B17 ব্যবহারের জন্য কোন তাপীয় ব্যবস্থাপনা প্রয়োজন?

মডিউলটি একটি তাপ সিঙ্ক বা একটি ঠান্ডা প্লেটে মাউন্ট করা উচিত যা পর্যাপ্ত তাপ প্রতিরোধের সাথে অ্যাপ্লিকেশনটির কাজের চক্রের জন্য নামমাত্র সীমার মধ্যে সংযোগ তাপমাত্রা বজায় রাখতে পারে।মডিউল বেস প্লেট মাউন্ট করার আগে তাপীয় ইন্টারফেস যৌগ অভিন্নভাবে প্রয়োগ করুন. যান্ত্রিক অতিরিক্ত চাপ ছাড়াই পর্যাপ্ত যোগাযোগের চাপ বজায় রাখতে এনইসির নির্দিষ্ট মাউন্ট টর্ক অনুসরণ করুন। অপ্রয়োজনীয় শীতলকরণ পরিষেবাতে আইজিবিটি মডিউল ব্যর্থতার প্রধান কারণ।

প্রশ্ন ৩ঃ PDMB200B17 প্রতিস্থাপনের জন্য পরিচালনা করার সময় কী কী সতর্কতা অবলম্বন করা উচিত?

আইজিবিটি মডিউলটি পরিচালনা করার আগে সার্কিটের ডিসি বাসটি সম্পূর্ণরূপে নিষ্কাশন করুন। একটি ক্যালিব্রেটেড মিটার দিয়ে বাস ভোল্টেজটি 50V এর নীচে নিশ্চিত করুন। অ্যান্টিস্ট্যাটিক সতর্কতা অবলম্বন করুন।আইজিবিটি ট্রানজিস্টরের গেট অক্সাইড ইলেক্ট্রোস্ট্যাটিক স্রাবের প্রতি সংবেদনশীল. তাপীয় যৌগ এবং পুনরায় মাউন্ট করার আগে দূষণ বা ক্ষতির জন্য মডিউলের বেস প্লেট এবং মাউন্টিং পৃষ্ঠ পরীক্ষা করুন।

প্রশ্ন 4: কোন ত্রুটি লক্ষণগুলি একটি ড্রাইভ সিস্টেমে একটি ত্রুটিপূর্ণ PDMB200B17 নির্দেশ করে?

আইজিবিটি ব্যর্থতার মোডগুলির মধ্যে রয়েছেঃ সংগ্রাহক এবং ইমিটার মধ্যে শর্ট সার্কিট (অতিরিক্ত বর্তমানের সাথে অবিলম্বে সক্ষম করার সময় ড্রাইভ ট্রিপস),ওপেন সার্কিট ব্যর্থতা (ড্রাইভ আউটপুট বর্তমান অসমতা দেখায় ¢ এক ফেজ অনুপস্থিত), বা ডিগ্রেডেড সুইচিং (স্পষ্ট অ্যালার্ম ছাড়াই তাপ অপচয় বৃদ্ধি, অকাল অত্যধিক তাপমাত্রা হিসাবে প্রকাশিত) । সংগ্রাহক মধ্যে প্রতিরোধের পরিমাপ করে DC বাস নির্গত সঙ্গে নির্ণয়,ইমিটার, এবং গেট টার্মিনালগুলি একটি সংক্ষিপ্ত সংগ্রাহক-এমিটার জংশন (শূন্য ওহমের কাছাকাছি) হার্ড ব্যর্থতা নিশ্চিত করে।
