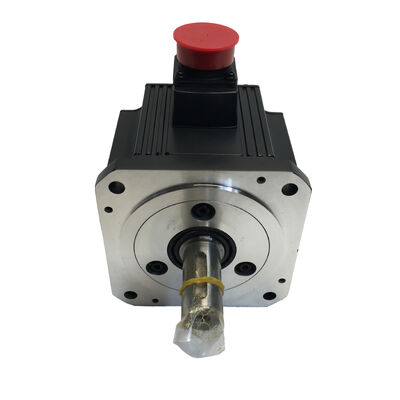

Mitsubishi HC-SFS103K এসি সার্ভো মোটর — ১.০ কিলোওয়াট, ৩,০০০ আরপিএম, কীযুক্ত শ্যাফট

অবস্থা: একদম নতুন · আসল প্যাকেজিং · ফ্যাক্টরি সিল করা

পার্ট নম্বর: HC-SFS103K

সিরিজ: HC-SFS | সামঞ্জস্যপূর্ণ এমপ্লিফায়ার: MR-J2S / MR-J3 / MR-J4

সংক্ষিপ্ত বিবরণ

এক কিলোওয়াট। তিন হাজার আরপিএম। কীযুক্ত শ্যাফট — কারণ কেবল ঘর্ষণ সবসময় যথেষ্ট নয়।

Mitsubishi HC-SFS103K হল একটি ১.০ কিলোওয়াট এসি সার্ভো মোটর যা ৩,০০০ আরপিএম-এর রেট করা গতিতে চলে, ৩.১৮ N·m কন্টিনিউয়াস টর্ক এবং ৯.৫৫ N·m পিক টর্ক উৎপন্ন করে। এটি HC-SFS ১.০ কিলোওয়াট রেঞ্জের উচ্চ-গতির ভ্যারিয়েন্ট — যখন অ্যাপ্লিকেশনটি কম গতিতে সর্বোচ্চ টর্কের পরিবর্তে দ্রুত অক্ষের প্রতিক্রিয়া এবং সংক্ষিপ্ত চক্রের সময় দাবি করে তখন এটি বেছে নেওয়া হয়।

কীযুক্ত শ্যাফট হল এই ভ্যারিয়েন্টের প্রধান বৈশিষ্ট্য। যেখানে স্ট্যান্ডার্ড HC-SFS103 ঘর্ষণ-ফিট কাপলিংয়ের উপর নির্ভর করে, সেখানে K সংস্করণ একটি মেশিনে তৈরি কীওয়ে যোগ করে — একটি পজিটিভ মেকানিক্যাল লক যা লোড রিভার্সাল, টেকসই টর্ক এবং সেই ধরণের শক লোডিংয়ের অধীনে চালিত উপাদানটিকে শ্যাফটের সাথে স্থির রাখে যা সময়ের সাথে সাথে একটি সাধারণ বোর কাপলিংকে আলগা করে দেয়।

প্রতিটি ইউনিট একদম নতুন, আসল Mitsubishi ফ্যাক্টরি কার্টনে সিল করা অবস্থায় পাঠানো হয়। ইনস্টল করা হয়নি। পাওয়ার দেওয়া হয়নি। কোনো রিওয়ার্ক নেই, কোনো পূর্ববর্তী ফিল্ড ব্যবহার নেই, কোনো ব্যতিক্রম নেই।

মূল স্পেসিফিকেশন

কীযুক্ত শ্যাফট কেন স্পেসিফিকেশন পরিবর্তন করে

এটি একটি ছোট বিবরণ যার মেশিন স্তরে অর্থপূর্ণ পরিণতি রয়েছে।

একটি সরল-শ্যাফট সার্ভো মোটর কেবল কাপলিংয়ের ক্ল্যাম্পিং ফোর্সের মাধ্যমে টর্ক সরবরাহ করে। এটি অনেক অ্যাপ্লিকেশনে নির্ভরযোগ্যভাবে কাজ করে — বিশেষ করে যারা নির্ভুল সার্ভো কাপলিং ব্যবহার করে এবং ধারাবাহিক, পূর্বাভাসযোগ্য লোড থাকে। তবে নির্দিষ্ট শর্তাবলী ঘর্ষণ-ফিট সংযোগগুলিতে প্রগতিশীল চাপ সৃষ্টি করে: বারবার লোড রিভার্সাল যা কাপলিংটিকে সামনে পিছনে ঝাঁকিয়ে দেয়, রেট করা কন্টিনিউয়াস মানের কাছাকাছি টেকসই উচ্চ টর্ক, ইন্ডাকশন মেকানিজম বা প্রেস থেকে শক লোড, এবং বেল্ট বা চেইন ড্রাইভ যেখানে রেডিয়াল টেনশন শ্যাফট ইন্টারফেসে একটি সেকেন্ডারি লোড যোগ করে।

এই পরিবেশগুলির যেকোনোটিতে, কীযুক্ত শ্যাফট হল আরও টেকসই সমাধান। কীওয়ে যান্ত্রিকভাবে কাপলিং, পুলি বা গিয়ার হাবের সাথে যুক্ত হয় — টর্ক কী-এর মাধ্যমে সরবরাহ করা হয়, ক্ল্যাম্পিং ঘর্ষণের মাধ্যমে নয়। কোনো স্লিপ নেই, কোনো প্রগতিশীল ফ্রেটিং নেই, রান-ইন করার পরে কাপলিংটি পর্যায়ক্রমে পরীক্ষা এবং পুনরায় টর্ক করার প্রয়োজন নেই।

১.০ কিলোওয়াট এবং ৯.৫৫ N·m পিক টর্ক সহ, HC-SFS103K এমন একটি রেঞ্জে অবস্থিত যেখানে শ্যাফট ভ্যারিয়েন্টের মধ্যে পছন্দ একটি বাস্তব প্রকৌশল সিদ্ধান্ত, কোনো পরবর্তী চিন্তা নয়। যদি চালিত উপাদানের একটি কীযুক্ত বোর প্রয়োজন হয় — অথবা যদি অ্যাপ্লিকেশন ইতিহাসে সরল-শ্যাফট মোটরগুলির সাথে কাপলিং স্লিপ অন্তর্ভুক্ত থাকে — তবে ১০৩K হল সঠিক স্পেসিফিকেশন।

উচ্চ-চক্রের পরিবেশের জন্য নির্মিত পারফরম্যান্স

গতি যা চক্রের সময় কমিয়ে দেয়। ৩,০০০ আরপিএম-এ, HC-SFS103K একই পাওয়ার ক্লাসের ১,০০০ আরপিএম বা ২,০০০ আরপিএম ভ্যারিয়েন্টের চেয়ে দ্রুত চলাচল করে। পিক-এন্ড-প্লেস সিস্টেম, ট্রান্সফার সরঞ্জাম এবং মাল্টি-অ্যাক্সিস মেশিনিং সেলগুলিতে, দ্রুত অক্ষের চলাচল সরাসরি অপারেশনের মধ্যে অ-উৎপাদনশীল সময় কমিয়ে দেয়।

অ্যাবসোলিউট পজিশন, কোনো হোমিং রুটিন নেই। ১৭-বিট এনকোডার পাওয়ার সাইকেল জুড়ে শ্যাফটের অবস্থান ধরে রাখে। রিস্টার্ট, ই-স্টপ বা একটি অপ্রত্যাশিত বিভ্রাটের পরে, কন্ট্রোলারের কাছে অবিলম্বে সঠিক পজিশন ডেটা থাকে — কোনো ধীর হোমিং সিকোয়েন্স নেই, কোনো হারানো ইনডেক্স কাউন্ট নেই, কোনো ম্যানুয়াল রিকভারি পদ্ধতি নেই। মাল্টি-শিফট প্রোডাকশন পরিবেশে, এটি দ্রুত রিস্টার্ট এবং কম অপারেটর হস্তক্ষেপের দিকে সরাসরি অনুবাদ করে।

IP65 শ্যাফট সিলিং। শ্যাফট এন্ট্রি পয়েন্টে চাপযুক্ত জল এবং সূক্ষ্ম ধুলো প্রতিরোধ করার জন্য রেট করা হয়েছে। মেশিনিং সেলগুলিতে যেখানে কুল্যান্ট মিস্ট একটি ধ্রুবক, প্রেস রুমে বায়ুবাহিত ধাতব কণা সহ, এবং খাদ্য বা ফার্মাসিউটিক্যাল-সংলগ্ন সরঞ্জামগুলিতে যেখানে পর্যায়ক্রমিক ওয়াশডাউন একটি স্ট্যান্ডার্ড অনুশীলন সেখানে প্রাসঙ্গিক।

ক্লাস F ইনসুলেশন। ক্লাস B মোটরগুলির চেয়ে উচ্চতর টেকসই উইন্ডিং তাপমাত্রা পরিচালনা করে — দীর্ঘ ডিউটি ​​চক্রের অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ যা উষ্ণ মেশিন এনক্লোজারে চলে যেখানে মোটর কুলিং প্রাকৃতিক কনভেকশনের মধ্যে সীমাবদ্ধ।

তিন প্রজন্মের জুড়ে এমপ্লিফায়ার সামঞ্জস্যতা। MR-J2S, MR-J3, এবং MR-J4 সিরিজের এমপ্লিফায়ারগুলির সাথে কাজ করে। বিভিন্ন সময়ে ইনস্টল করা সরঞ্জাম পরিচালনা করে এমন রক্ষণাবেক্ষণ দলগুলি একাধিক ড্রাইভ প্রজন্মের জন্য উপযুক্ত একটি একক মোটর ভ্যারিয়েন্ট স্টক করতে পারে আলাদা পার্ট নম্বর পরিচালনা না করে।

সাধারণ অ্যাপ্লিকেশন

ছোট সিএনসি মেশিনিং সেন্টার ও লেদ — কমপ্যাক্ট মেশিন টুলগুলিতে ফিড অক্ষ এবং সহায়ক ড্রাইভ যেখানে ১.০ কিলোওয়াট ৩,০০০ আরপিএম-এ হালকা থেকে মাঝারি কাটিং লোড এবং দ্রুত র্যাপিড ট্র্যাভার্সের জন্য সঠিক গতি-টর্ক প্রোফাইল সরবরাহ করে।

পিক-এন্ড-প্লেস ও হ্যান্ডলিং সরঞ্জাম — অ্যাসেম্বলি এবং ট্রান্সফার সিস্টেমে উচ্চ-গতির পজিশনিং অক্ষ যেখানে চক্রের সময় হল প্রাথমিক পারফরম্যান্স মেট্রিক এবং দ্রুত দিক পরিবর্তনের অধীনে শ্যাফটের অখণ্ডতা গুরুত্বপূর্ণ।

লেজার কাটিং ও মার্কিং সিস্টেম — পজিশনিং অক্ষ যেখানে এনকোডার নির্ভুলতা এবং দ্রুত প্রতিক্রিয়া সরাসরি কাটিং নির্ভুলতা, মার্ক রেজিস্ট্রেশন এবং থ্রুপুটকে প্রভাবিত করে।

ইনডেক্সিং টেবিল ও রোটারি পজিশনার — রিডিউসারগুলির মাধ্যমে চালিত কীযুক্ত শ্যাফট সংযোগ সহ, যেখানে মোটরকে দীর্ঘ প্রোডাকশন রানের উপর নির্ভুলভাবে এবং বারবার একটি রোটারি লোডকে ত্বরান্বিত এবং ধীর করতে হবে।

প্যাকেজিং যন্ত্রপাতি — ফর্ম-ফিল-সিল, কার্টোনিং এবং লেবেলিং সরঞ্জামগুলিতে অক্ষ ড্রাইভ যেখানে ধারাবাহিক বেগ নিয়ন্ত্রণ এবং নির্ভরযোগ্য পজিশনিং পণ্যের গুণমান এবং লাইনের দক্ষতা প্রভাবিত করে।

টেক্সটাইল ও ওয়াইন্ডিং সরঞ্জাম — ফিড এবং ট্র্যাভার্স অক্ষ যেখানে মোটর একটি চালিত রোলার বা ওয়াইন্ডিং উপাদানের সাথে একটি কীযুক্ত কাপলিংয়ের মাধ্যমে সংযুক্ত হয়, এবং যেখানে শ্যাফট স্লিপ সরাসরি উপাদান টেনশন নিয়ন্ত্রণকে প্রভাবিত করবে।

K ভ্যারিয়েন্টের জন্য প্রাপ্যতার উপর একটি নোট

কীযুক্ত শ্যাফট ভ্যারিয়েন্টগুলি ধারাবাহিকভাবে তাদের সরল-শ্যাফট প্রতিরূপের চেয়ে ডিস্ট্রিবিউশন ইনভেন্টরির একটি ছোট অংশ তৈরি করে — তারা অ্যাপ্লিকেশনের একটি সংকীর্ণ অংশকে সেবা দেয়, তাই সাপ্লাই চেইনের প্রতিটি স্তরে কম ইউনিট স্টক করা হয়। যখন একটি HC-SFS103K অপ্রত্যাশিতভাবে ব্যর্থ হয়, তখন দ্রুত একটি যাচাইকৃত-নতুন প্রতিস্থাপন সোর্সিং করা সহজ নয়। সক্রিয় ইনস্টলেশন সহ প্রোডাকশন সুবিধা এবং গ্রাহকের সময়সূচী অনুযায়ী নির্মাণকারী সিস্টেম ইন্টিগ্রেটর উভয়ই প্রয়োজনের আগে একটি সিল করা স্পেয়ার হাতে রাখার সুবিধা পায়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: HC-SFS103 এবং HC-SFS103K এর মধ্যে পার্থক্য কী?

উত্তর: HC-SFS103 একটি স্ট্যান্ডার্ড সরল শ্যাফটযুক্ত; টর্ক কাপলিংয়ের ক্ল্যাম্পিং ফোর্সের মাধ্যমে সরবরাহ করা হয়। HC-SFS103K একটি মেশিনে তৈরি কীওয়ে যোগ করে, যা শ্যাফট এবং চালিত উপাদানের মধ্যে একটি পজিটিভ মেকানিক্যাল সংযোগ প্রদান করে। K ভ্যারিয়েন্ট নির্দিষ্ট করুন যখন অ্যাপ্লিকেশন কীযুক্ত কাপলিং, পুলি বা গিয়ার ব্যবহার করে, অথবা যখন অপারেটিং শর্তাবলী — লোড রিভার্সাল, শক লোড, বা টেকসই উচ্চ টর্ক — সময়ের সাথে সাথে কেবল ঘর্ষণ সংযোগকে অনির্ভরযোগ্য করে তোলে।

প্রশ্ন ২: HC-SFS103K এর সাথে কোন সার্ভো এমপ্লিফায়ার সামঞ্জস্যপূর্ণ?

উত্তর: HC-SFS103K Mitsubishi MR-J2S, MR-J3, এবং MR-J4 সিরিজের সার্ভো এমপ্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ। এমপ্লিফায়ারের রেট করা আউটপুট মোটরের ১.০ কিলোওয়াট / ২০০V স্পেসিফিকেশনের সাথে মেলে কিনা এবং এনকোডার কেবল এবং পাওয়ার কানেক্টর প্রকারগুলি ব্যবহৃত এমপ্লিফায়ার প্রজন্মের জন্য সঠিক কিনা তা নিশ্চিত করুন।

প্রশ্ন ৩: HC-SFS103K তে কি একটি বিল্ট-ইন ইলেক্ট্রোম্যাগনেটিক ব্রেক অন্তর্ভুক্ত আছে?

উত্তর: না। HC-SFS103K হল স্ট্যান্ডার্ড নন-ব্রেক ভ্যারিয়েন্ট। উল্লম্ব অক্ষ অ্যাপ্লিকেশন বা পাওয়ার লস হলে লোডকে যান্ত্রিকভাবে ধরে রাখতে হবে এমন কোনো সেটআপের জন্য, HC-SFS103BK — যা কীযুক্ত শ্যাফটকে একটি ইন্টিগ্রেটেড ইলেক্ট্রোম্যাগনেটিক ব্রেকের সাথে একত্রিত করে — সঠিক স্পেসিফিকেশন।

প্রশ্ন ৪: HC-SFS103K শ্যাফটের জন্য সঠিক কীওয়ে মাত্রা কী?

উত্তর: কীওয়ে মাত্রা Mitsubishi Electric-এর অফিসিয়াল HC-SFS সিরিজ মেকানিক্যাল স্পেসিফিকেশন ড্রয়িংগুলিতে সংজ্ঞায়িত JIS B 1301 মান অনুসরণ করে। কোনো ম্যাচিং কাপলিং বা হাব বোর মেশিনিং করার আগে সঠিক কী প্রস্থ, উচ্চতা, গভীরতা এবং শ্যাফট ব্যাসের জন্য বর্তমান Mitsubishi সার্ভো মোটর ক্যাটালগ বা স্পেসিফিকেশন শীট দেখুন।

প্রশ্ন ৫: ১৭-বিট অ্যাবসোলিউট এনকোডারকে পাওয়ার লসের পরে অবস্থান ধরে রাখার জন্য কি ব্যাটারির প্রয়োজন?

উত্তর: সিঙ্গেল-টার্ন অ্যাবসোলিউট পজিশন ব্যাটারি ছাড়াই ধরে রাখা হয়। মাল্টি-টার্ন অ্যাবসোলিউট অপারেশনের জন্য — যেখানে সিস্টেমকে পাওয়ার সাইকেল জুড়ে একাধিক পূর্ণ শ্যাফট বিপ্লবের উপর অবস্থান ট্র্যাক করতে হবে — এমপ্লিফায়ার সাইডে একটি ব্যাটারি ব্যাকআপ প্রয়োজন। এটি একটি এমপ্লিফায়ার-স্তরের প্রয়োজনীয়তা এবং HC-SFS মোটরের সমস্ত ভ্যারিয়েন্টের জন্য সামঞ্জস্যপূর্ণ, HC-SFS103K-এর জন্য নির্দিষ্ট নয়।
