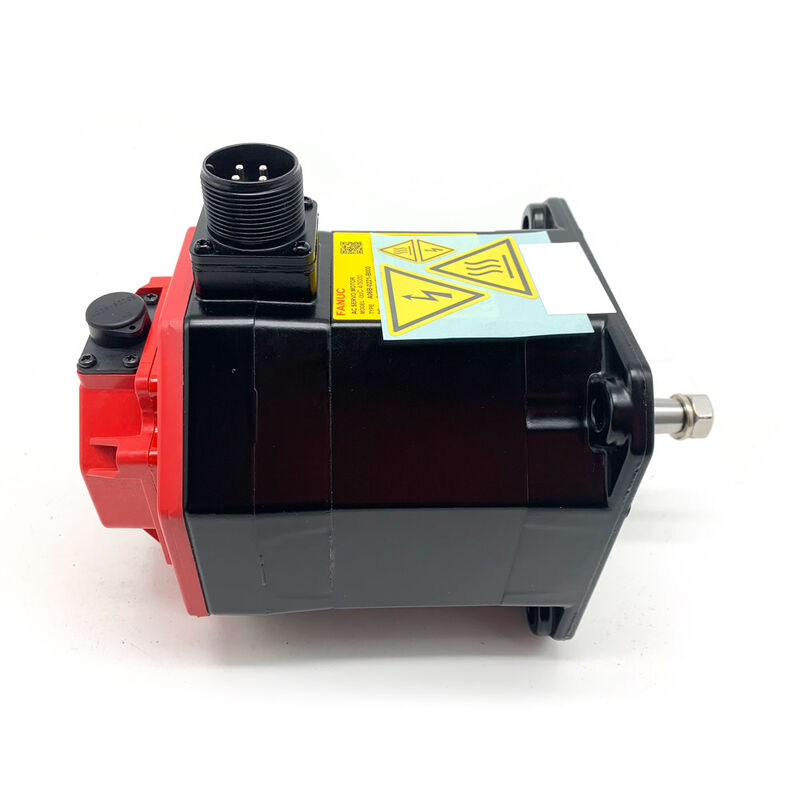

FANUC A06B-0221-B100∙ AC4/3000i এসি সার্ভো মোটর ∙ ৪ এনএম / ৩০০০ আরপিএম / স্ট্রেইট গ্লাস শ্যাফ্ট / এ১০০০ এনকোডার

এসি৪/৩০০০আই ∙ ৪ এনএম ৩০০০ আরপিএম এ ফিড এবং অক্জিলিয়ারি অক্ষের জন্য

A06B-0221-B100 হল FANUC এর ALPHA C সিরিজের AC4/3000i সার্ভো মোটর ∙ 4 Nm ক্রমাগত টর্ক 3000 rpm সর্বোচ্চ গতিতে।এই টর্ক-দ্রুততা সমন্বয় কম্প্যাক্ট সিএনসি যন্ত্রপাতি কেন্দ্রে প্রাথমিক খাওয়ানো অক্ষ লক্ষ্য, টার্ন এবং মাল্টি-ফাংশন মেশিন যেখানে মাঝারি গতিতে স্থিতিশীল টর্ক ডিজাইনের প্রয়োজনীয়তা।চার নিউটন-মিটার একটি গিয়ারবক্স ছাড়া একটি কম্প্যাক্ট অক্ষের উপর সরাসরি একটি মাঝারি পিচ বল screws চালানোর জন্য যথেষ্ট.

মসৃণ শ্যাফ্ট (এসএলকে) সম্পূর্ণরূপে কাপলিং হাবের ঘর্ষণ clamping মাধ্যমে টর্ক প্রেরণ করে।কোন কীওয়ে মানে শ্যাফ্টের কোন জ্যামিতিক অসামঞ্জস্যতা নেই. ইনস্টলেশন এবং পর্যায়ক্রমে ব্যবহারের সময় হাব clamping টর্ক পরীক্ষা করুন।একটি clamping হাব যে শিথিল করা হয়েছে সময় ধরে অবস্থান ত্রুটি মধ্যে জমা যে মাইক্রো-স্লিপ বিকাশ করতে পারেন.

B100 কনফিগারেশনে কোনও ইলেক্ট্রোম্যাগনেটিক ব্রেক নেই। সার্ভো-অফ পজিশনে সক্রিয় সার্ভো লক দ্বারা বজায় রাখা হয়।গ্রিভিটি-লোডযুক্ত বা উল্লম্ব অক্ষগুলির জন্য যেখানে সার্ভো-অফ-এ যান্ত্রিক ধরে রাখা প্রয়োজন, A06B-0221 সিরিজের মধ্যে ব্রেক ভেরিয়েন্ট নির্দিষ্ট করুন।

মূল বৈশিষ্ট্যাবলী

a1000 এনকোডার ∙ ইনক্রিমেন্টাল, হোমিং প্রয়োজন পাওয়ার-আপ এ

a1000 একটি ইনক্রিমেন্টাল এনকোডার। অক্ষ অবস্থান ডেটাম প্রতিষ্ঠার জন্য CNC প্রতিটি পাওয়ার-আপ এ একটি রেফারেন্স-রিটার্ন চক্র সম্পন্ন করতে হবে।এটি আলফা সি ইনক্রিমেন্টাল এনকোডার মোটর দিয়ে সজ্জিত মেশিনগুলির জন্য স্ট্যান্ডার্ড অপারেটিং আচরণহোমিং ছাড়াই পাওয়ার-আপের উপর পরম অবস্থানের জন্য, একটি পরম এনকোডার সহ ভেরিয়েন্ট প্রয়োজন।

এনকোডারটি যান্ত্রিক শক-এর প্রতি সংবেদনশীল। ইনস্টলেশন এবং অপসারণের সময় মোটর শ্যাফ্টকে আঘাত করা এড়ানো।এনকোডার ক্যাবল সংযুক্ত থাকলে মোটর রোলিংগুলিতে বিচ্ছিন্নতা প্রতিরোধের (মেগার) পরীক্ষা সম্পাদন করবেন নাএনকোডার ইলেকট্রনিক্স উচ্চ-ভোল্টেজ পরীক্ষার ইমপ্লান্টের জন্য রেট করা হয় না।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন এম্প্লিফায়ারগুলি A06B-0221-B100 এর সাথে সামঞ্জস্যপূর্ণ?

FANUC আলফা সিরিজের সার্ভো এম্প্লিফায়ার AC4/3000i মোটর ক্লাসের সাথে মেলে। নিশ্চিত করুন যে এম্প্লিফায়ারের নামমাত্র স্রোত মোটরের নামমাত্র স্রোতকে কভার করে।a1000 ইনক্রিমেন্টাল এনকোডারকে সংশ্লিষ্ট এনকোডার ইন্টারফেসের প্রয়োজন হয়.

প্রশ্ন ২ঃ মেশিনটি প্রতিটি পাওয়ার-আপ এ হোমিংয়ের প্রয়োজন। এটি কি এ১০০০ এনকোডার এর সাথে সম্পর্কিত?

হ্যাঁ. A1000 ক্রমবর্ধমান হয় √ কোন পরম অবস্থান স্মৃতি. রেফারেন্স রিটার্ন পাওয়ার-আপ প্রয়োজন হয় এবং স্বাভাবিক.একই A06B-0221 সিরিজের একটি পরম এনকোডার সহ একটি মোটর প্রয়োজন.

প্রশ্ন 3: মসৃণ শ্যাফ্ট (এসএলকে) বেল্ট ড্রাইভের জন্য উপযুক্ত?

হ্যাঁ, সঠিক সংযুক্তি নির্বাচন সঙ্গে। সংযুক্তি হাব একটি মসৃণ-গর্ত ঘর্ষণ টাইপ শ্যাফ্ট ব্যাসার্ধ জন্য মাপ করা আবশ্যক। বেল্ট ড্রাইভ অ্যাপ্লিকেশন জন্য,হাব ক্ল্যাম্পিং স্পেসিফিকেশনে ট্রান্সমিটেড টর্ক ছাড়াও বেল্ট টেনশনও বিবেচনা করতে হবেবেল্ট টেনশন এবং টর্ক বিপরীত অধীনে অপর্যাপ্ত clamping শক্তি হাব creep কারণ হতে পারে।

প্রশ্ন 4: মোটর প্রতিস্থাপনের পরে, ত্রুটি অনুসরণকারী অক্ষটি প্রত্যাশার চেয়ে বড়।

সিএনসি মোটর টাইপ প্যারামিটার পরীক্ষা করুন একটি অসঙ্গতি ধ্রুবক নিম্নলিখিত ত্রুটির কারণ হয়। এনকোডার তারেরটি এম্প্লিফায়ার ফিডব্যাক সংযোগকারীটিতে সম্পূর্ণরূপে বসে আছে তা পরীক্ষা করুন। মসৃণ শাফ্ট হাব clamping পরীক্ষা করুনঃএকটি অপর্যাপ্তভাবে clamped হাব যান্ত্রিক ভুল সমন্বয় যে ঘর্ষণ যোগ করে উত্পাদন এবং শেষ পর্যন্ত স্লিপ আগে নিম্নলিখিত ত্রুটি বৃদ্ধি.

প্রশ্নঃ A06B-0221-B100 এর উৎস কোথায়?

FANUC আলফা সি মোটর পরবর্তি বাজারের মাধ্যমে বিশেষজ্ঞ সিএনসি মোটর বিক্রেতাদের এবং মেরামত / বিনিময় সেবা। B100 উপসর্গটি নিশ্চিত করুন (সমতল শাফ্ট, a1000,কোন ব্রেক) ইনস্টল করা মোটর নাম প্লেট থেকে অর্ডার করার আগে.
